湯之谷テレビ中継局(新潟県・魚沼市)

「新潟県魚沼市大沢(城山)」にあるテレビ中継局です。
鉄塔・局舎ともデジタル化の際に新築されて全局共用です。
他サイトによると、アナログ時代はNHK、BSN、NST・TeNY・UXは3社共用で3塔の鉄塔が建っていたそうです。
現在はアナログ関係の施設はすべて撤去されています。

■初回訪問日:2025年10月02日
■最終訪問日:2025年10月02日

2025年10月02日訪問分

2025年10月02日に訪問した際の画像です。
夕暮れ時でしたがギリギリ直接訪問が叶いました。

送信アンテナ

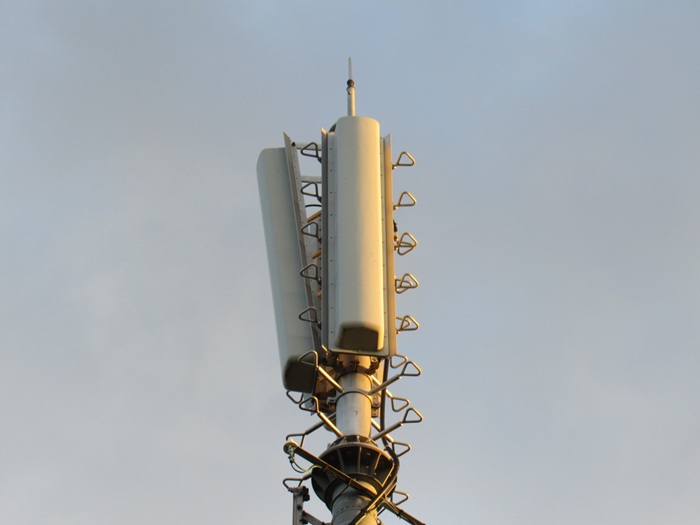

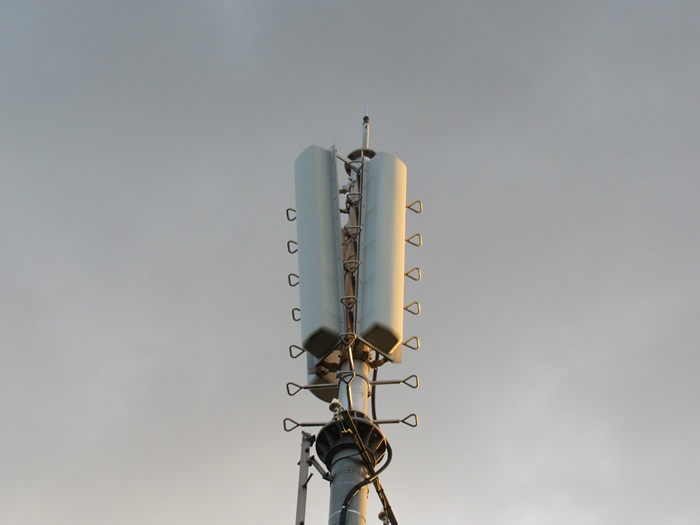

全局共用の送信アンテナです。

・6L双ループ1段3面(全局共用)

送信アンテナを見上げショット。

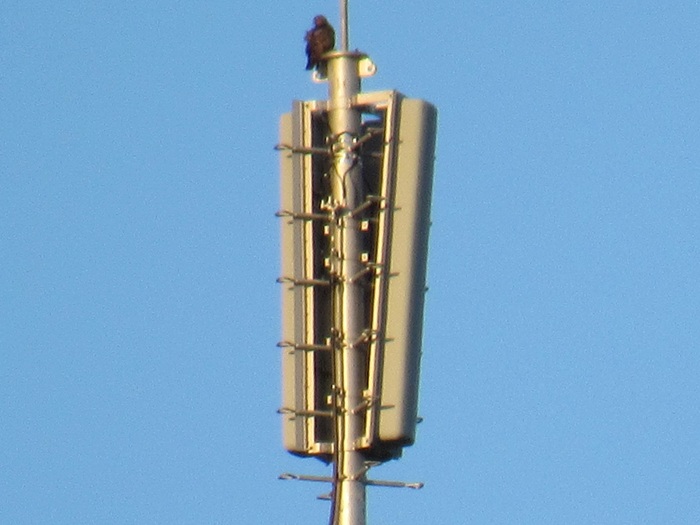

さらに別の角度から撮影。

受信アンテナ

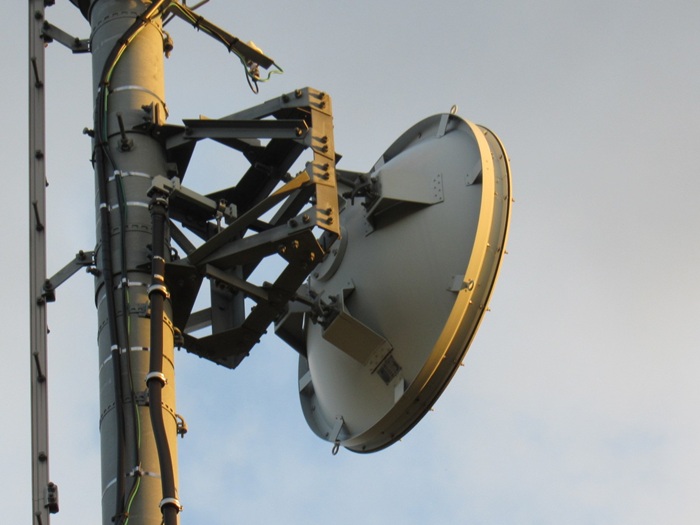

NHKが使用しているTTL受信アンテナです。

・1.2mΦSHFプレートパラボラ(越後大和固定局からTTL受信:NHK総合・Eテレ)

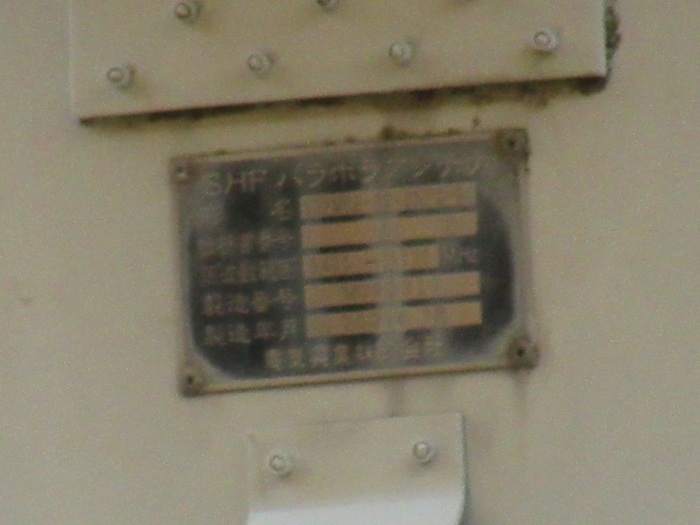

プレートパラボラの銘板です。

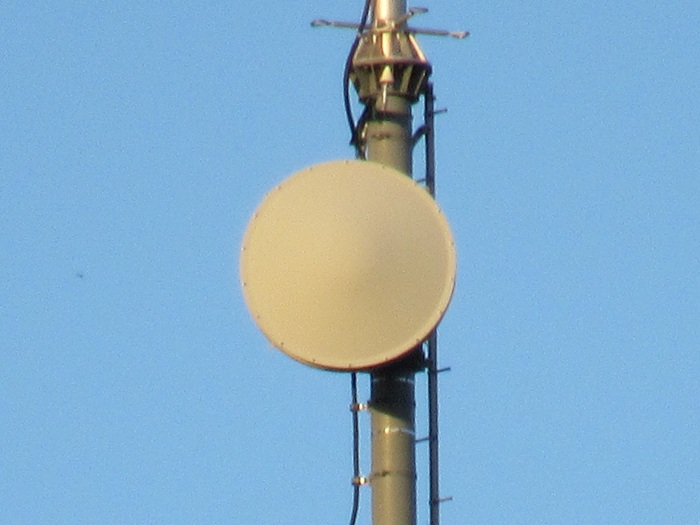

プレートパラボラを別の角度から撮影。

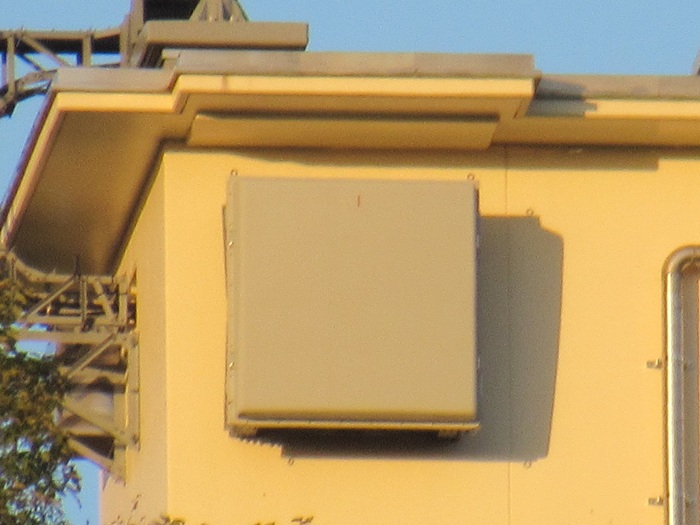

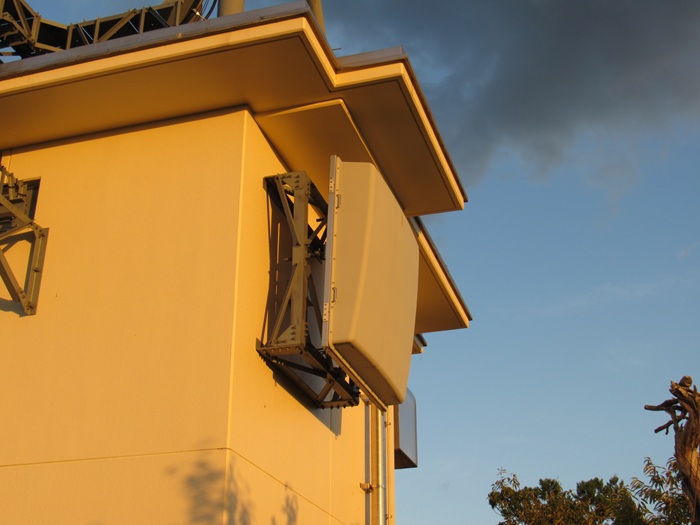

民放全局が使用している平面アンテナです。

・平面アンテナ(小出局を放送波受信:民放4局で共用)

平面アンテナを見上げショット。

さらに別の角度から撮影。

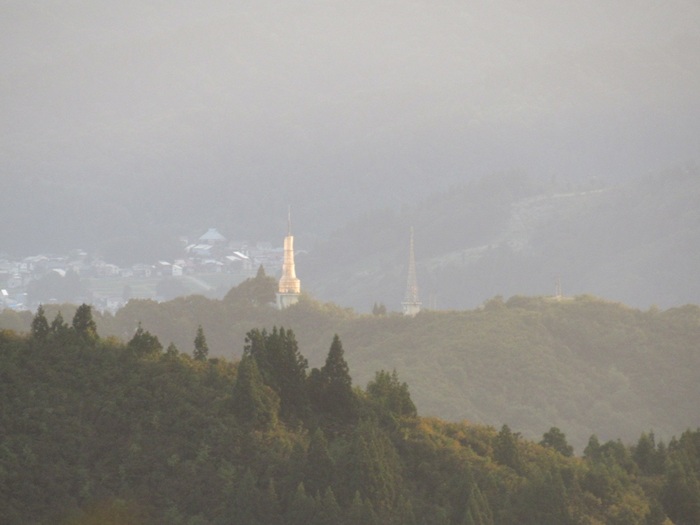

平面アンテナが向いている方向を撮影しました。

遠くに親局の「小出テレビ中継局」が見えました。

局舎

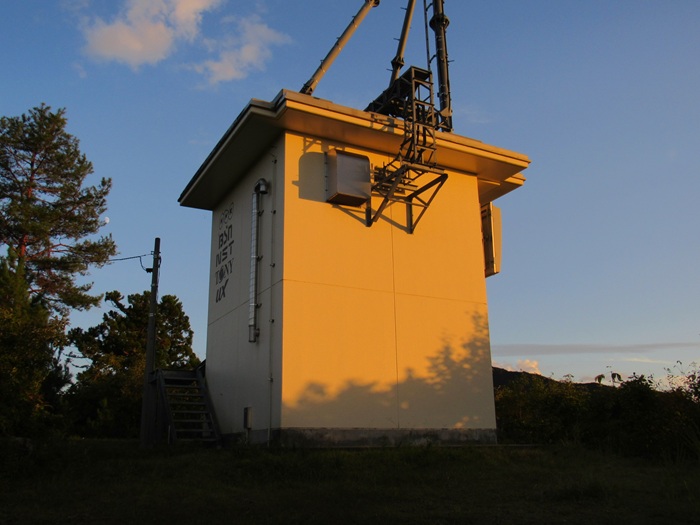

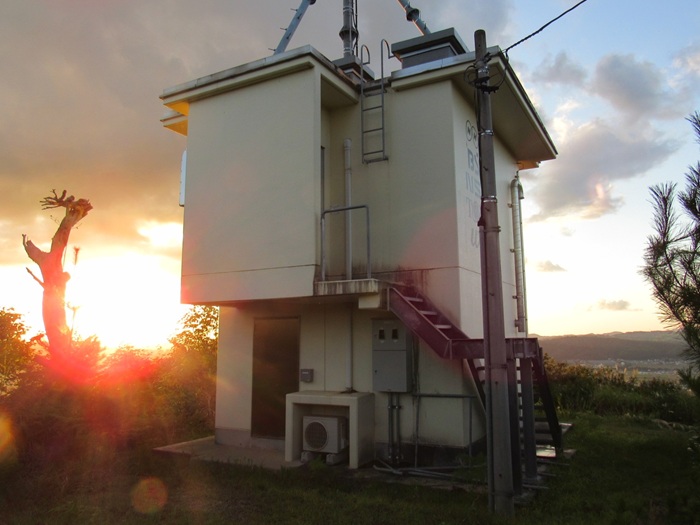

全局共用の局舎です。デジタル化の際に新築されたそうです。

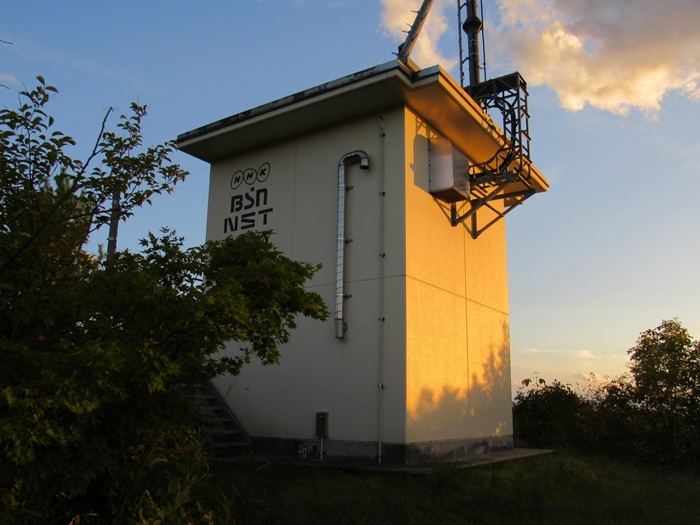

局舎を北側から撮影。

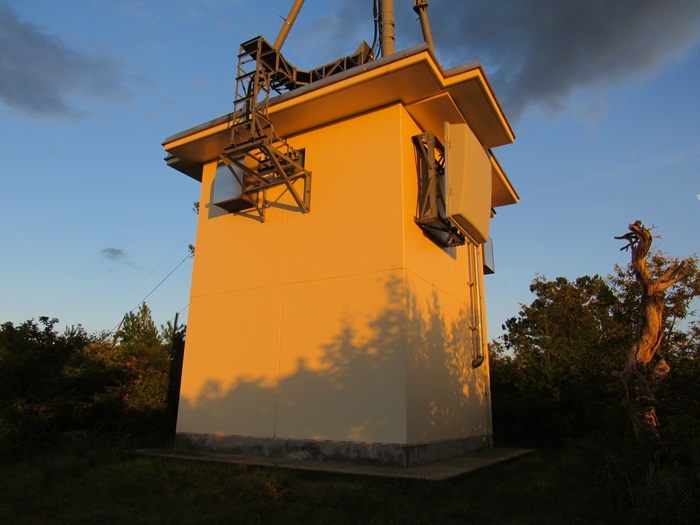

東側から局舎を撮影。

西側から局舎を撮影。

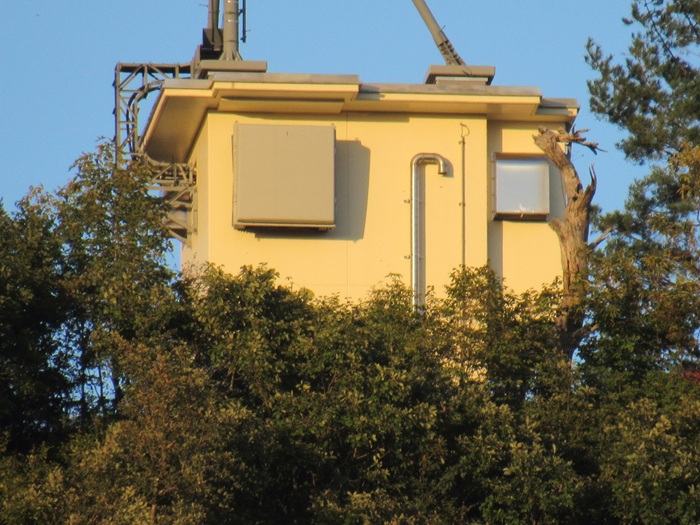

南側の麓から撮影。

その他

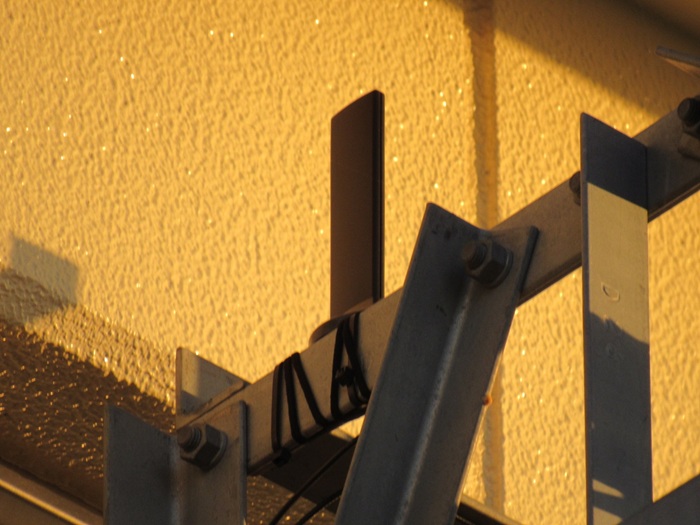

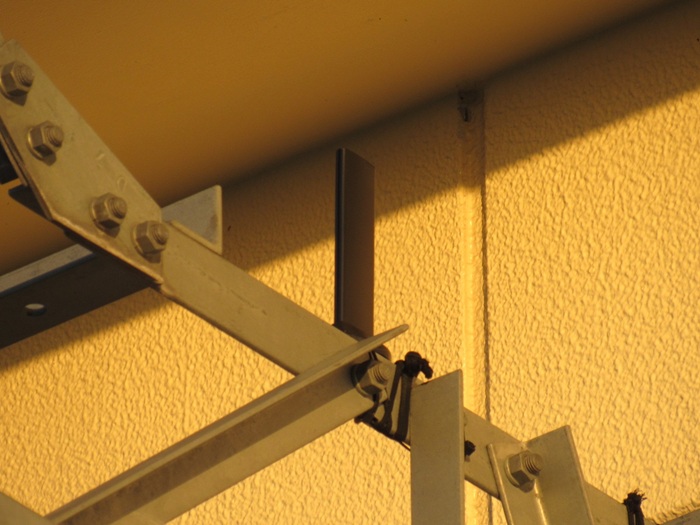

機器の監視・通報用アンテナです。

もうひとつありました。

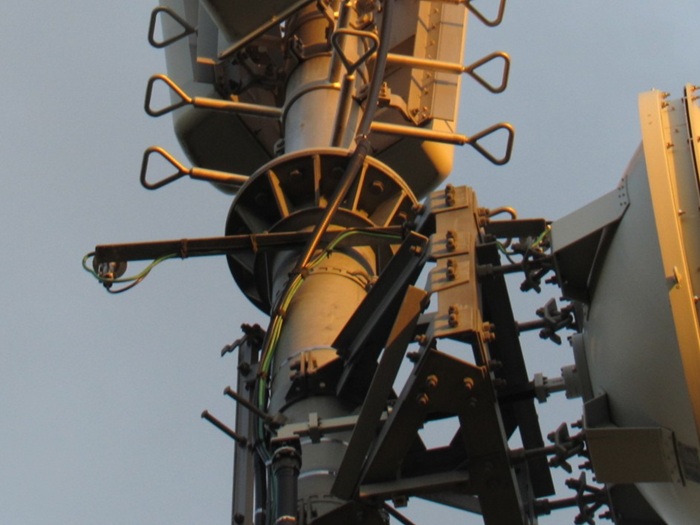

GPSアンテナは2つありました。

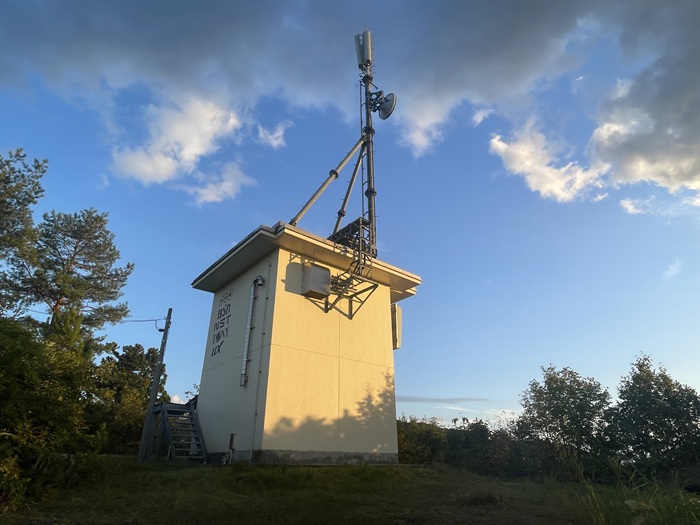

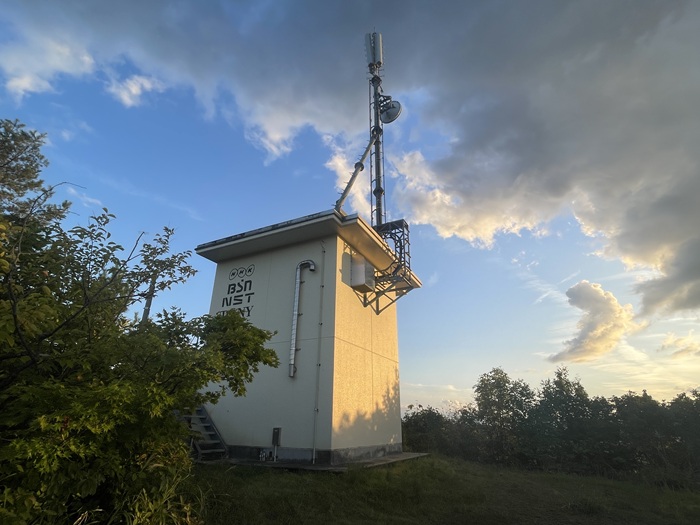

別の角度から送信所全体を撮影。

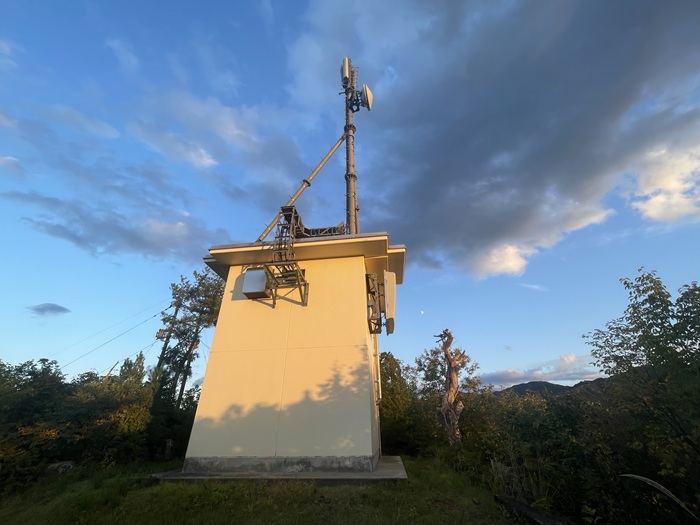

少し角度を変えてもう一枚。

西側にはアナログ送信所があったと思われる空き地がありました。

遠望撮影

「エフエムうおぬま」送信所付近から遠望撮影しました。

はっきりとこの送信所が見えました。

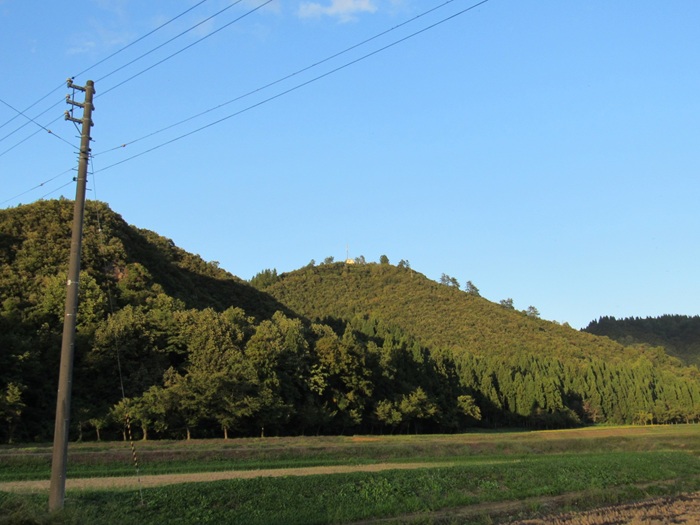

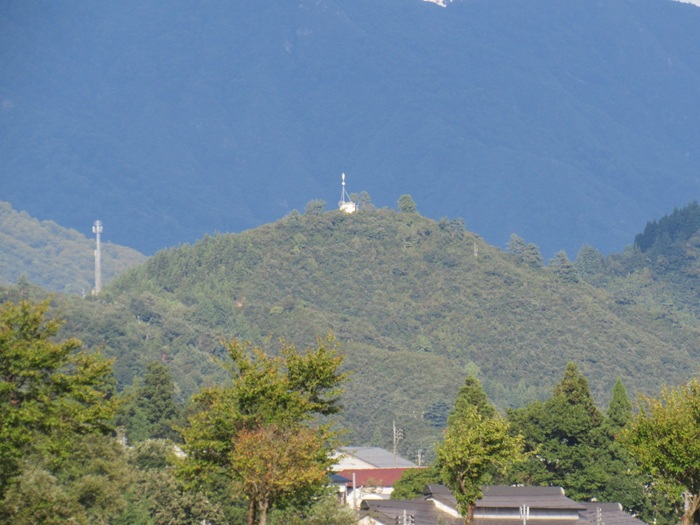

南側の集落沿いから遠望撮影しました。

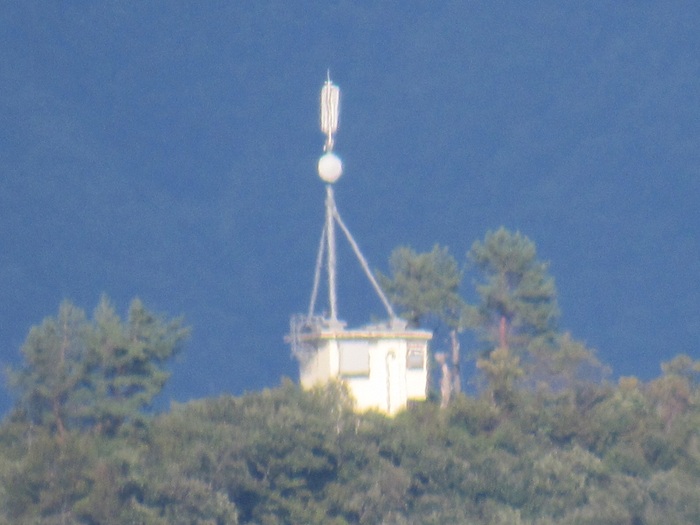

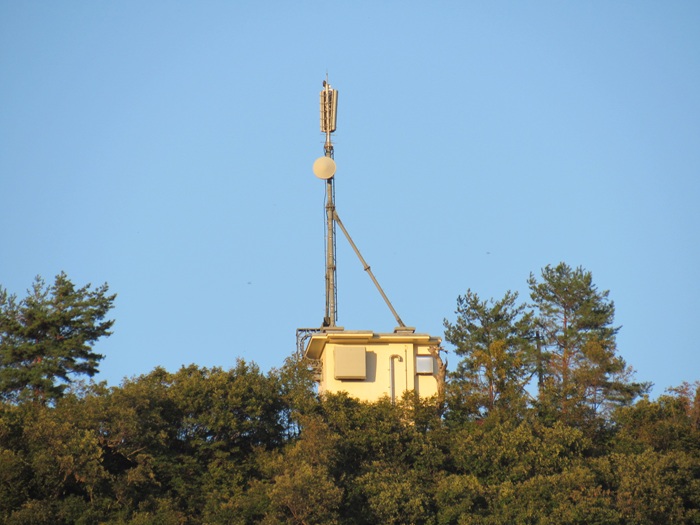

少し拡大しました。

送信所の様子は麓からよくわかります。
