秩父テレビ・FM中継局(埼玉県・秩父郡皆野町および秩父市)

埼玉県秩父郡皆野町と埼玉県秩父市にまたがる「美の山公園」にあるテレビ・FM中継局です。
NHK-FM・NACK・5テレ玉は「埼玉県秩父市黒谷字横道上2372-1(美の山公園)」、
東京広域テレビ5局は「埼玉県秩父郡皆野町大字皆野(美の山公園)」に送信所があります。
ちょうど公園内で市区町村が分かれているため離れた場所にあるように思えますが実際は隣接しています。

局舎の位置は東京広域テレビ5局は「埼玉県秩父郡皆野町」側。
NHKテレビ・FMラジオとNACK5・テレ玉は「埼玉県秩父市」側にあります。
NHKテレビ・テレ玉は秩父市側の局舎から皆野町側の送信塔まで地下埋設で配線しています。
つまり、テレビはすべて皆野町側から送信、FMラジオはすべて秩父市側から送信しています。

■初回訪問日:2017年05月頃
■最終訪問日:2026年01月01日

2026年01月01日訪問分

2026年01月01日に訪問した際の画像です。
約6年ぶりの再訪問です。年末年始の「送信所初め」として訪問しました。
当日は初日の出を見ようとたくさんの方々が集まっていました。
初日の出直前の写真も多数あるため写真が暗めですがご容赦ください。
この日は送信所訪問仲間の「縦笛氏」と共同取材を行いました。

テレビ送信所

まずは「テレビ送信所」から解説します。
送信アンテナ(送信塔)は全局「皆野町」側にあります。
東京民放5局共用の局舎は「皆野町」側、NHK・テレ玉共用の局舎は「秩父市」側にあります。

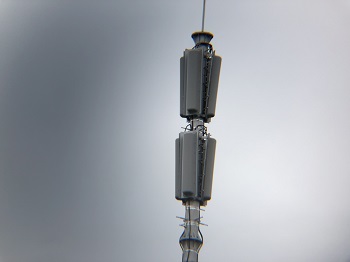

テレビ送信アンテナ

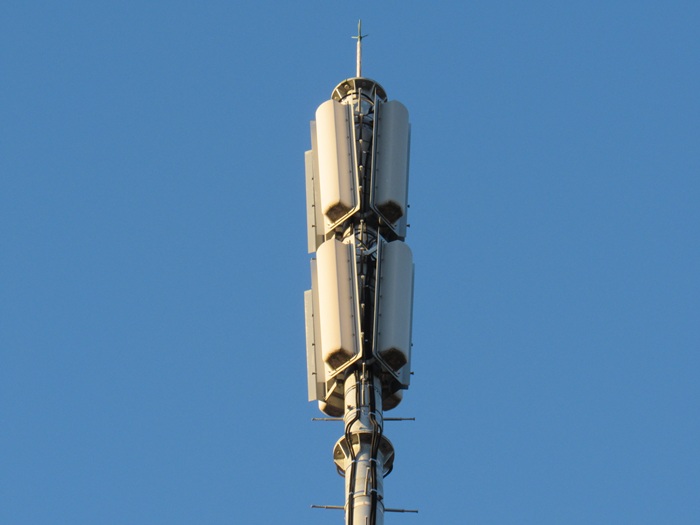

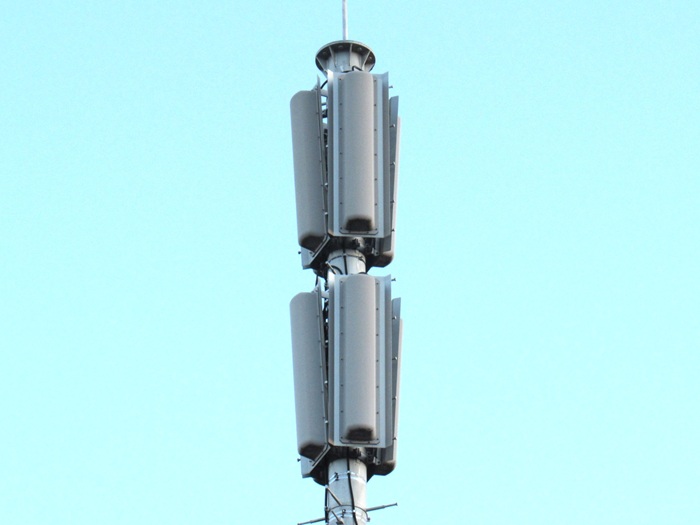

テレビの送信アンテナです。「NHK・テレ玉で共用」と「民放テレビ5局共用」の2グループに分かれています。

・上段:4L双ループ1段4面(東京民放5局で共用)
・下段:4L双ループ1段4面(NHK・テレ玉で共用)

別の角度から撮影。

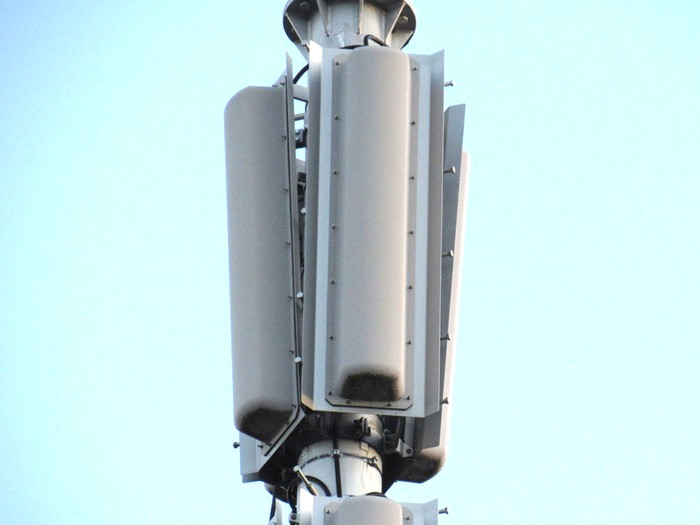

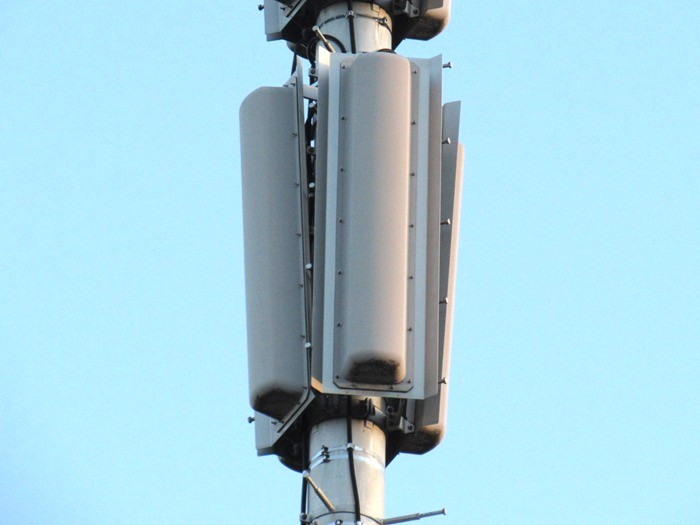

上段の送信アンテナを拡大しました。

・上段:4LR双ループ1段4面(東京民放5局で共用)

下段の送信アンテナを拡大しました。

・下段:4LR双ループ1段4面(NHK・テレ玉で共用)

テレビTTLアンテナ

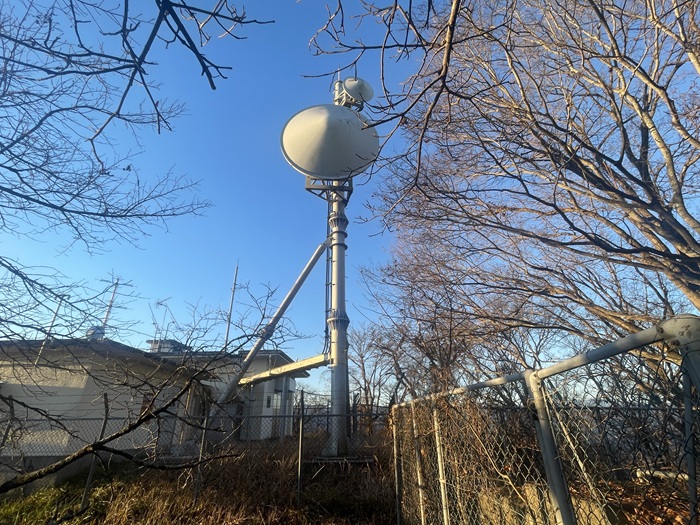

東京民放5局の局舎脇にあるTTL関係のアンテナです。

・上段:1.2mΦSHF帯プレートパラボラ:児玉局へTTL送信(東京民放5社)
・下段:3mΦSHF帯プレートパラボラ:児玉局からTTL受信(東京民放5社)

別の角度から撮影。

児玉局送りのTTL送信アンテナを拡大しました。

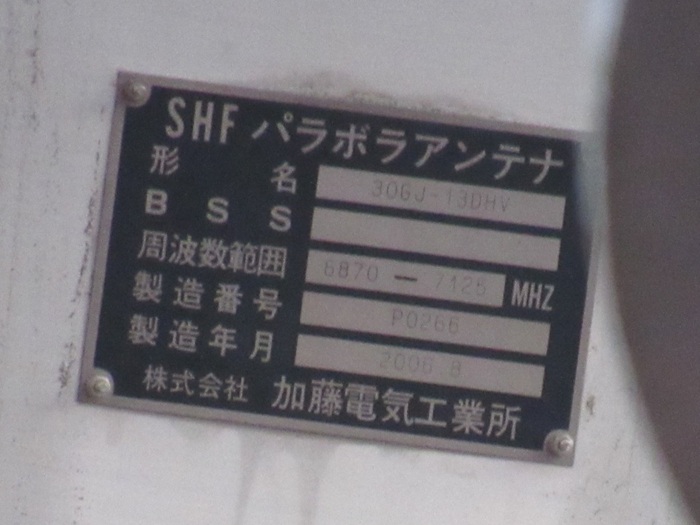

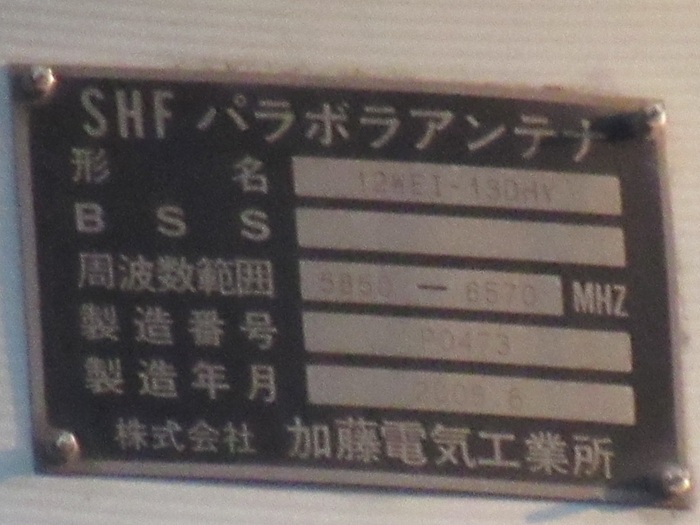

銘板を拡大しました。

児玉局受信のTTL送信アンテナを拡大しました。

銘板を拡大しました。

東京民放5局の局舎

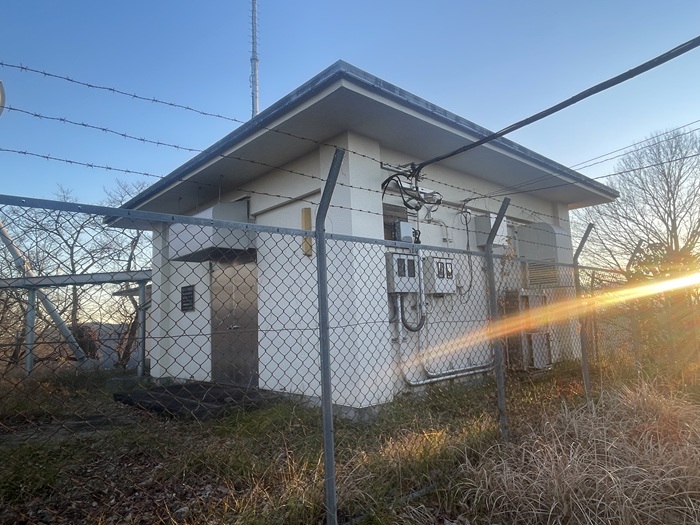

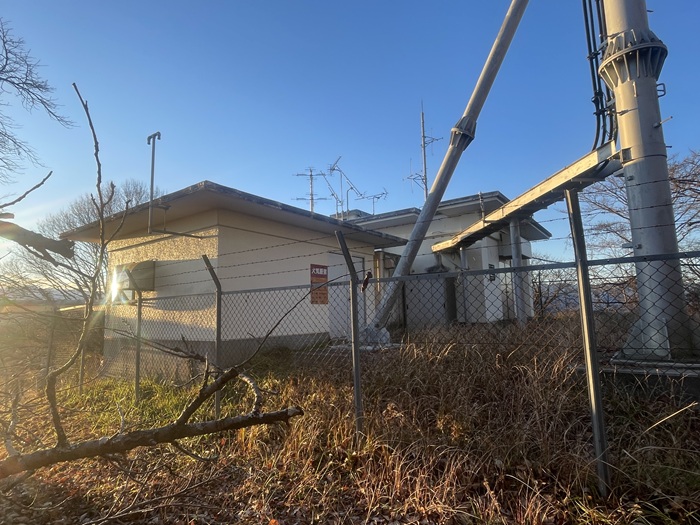

東京民放5局の局舎です。大きい局舎2つとバッテリー用と思われる小さい局舎の3棟あります。

西側から撮影。

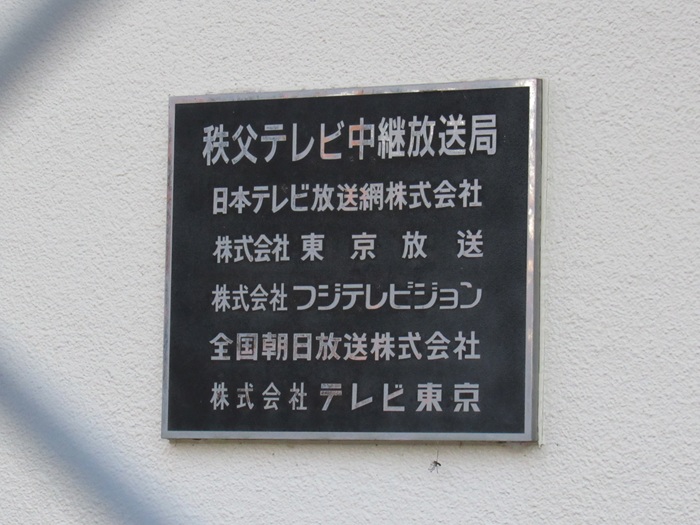

表札を拡大しました。

東側から撮影。

南側から撮影。

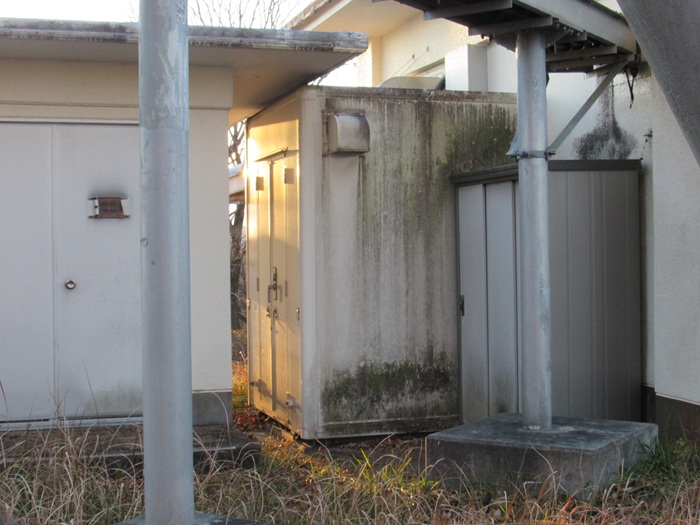

2つの局舎に挟まれる形で小さい局舎もあります。

その他

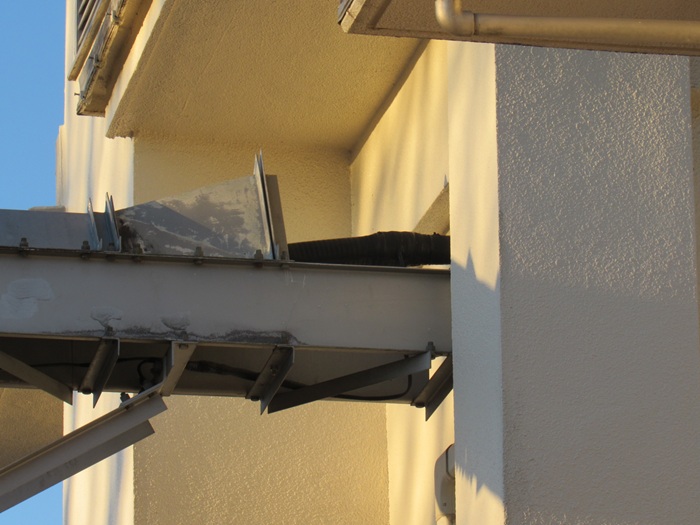

局舎から出ているケーブル類。

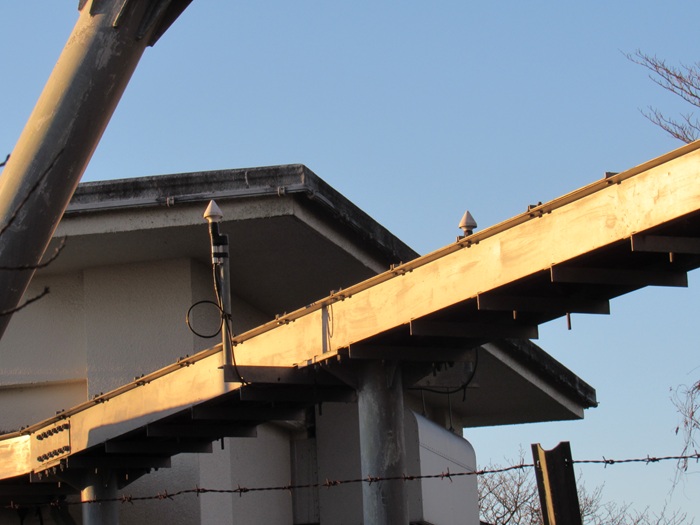

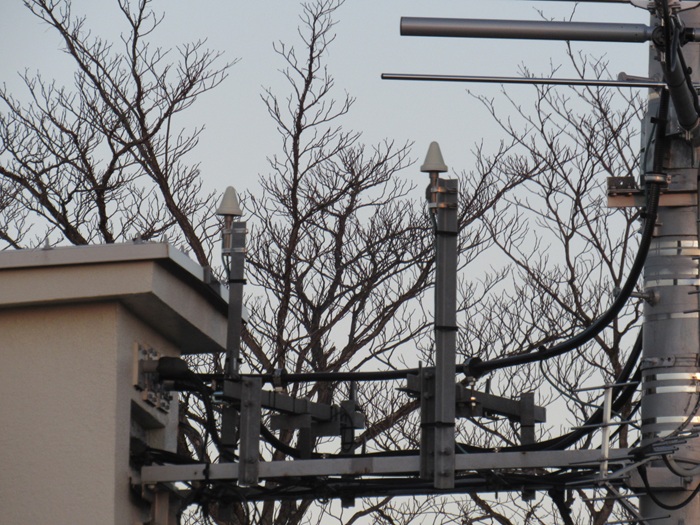

TTL送受信鉄塔のケーブルラックに設置されたGPSアンテナ×2

局舎屋上に設置されたUHFアンテナ。自局と他局モニター用?

別の角度から撮影。

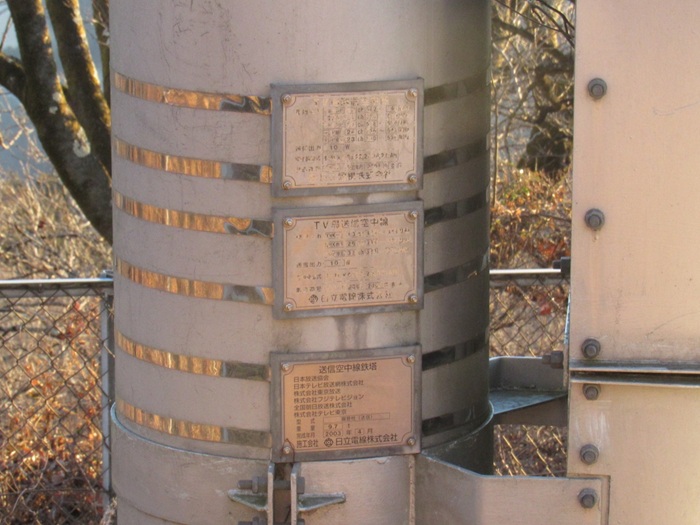

送信塔の銘板です。3つありました。

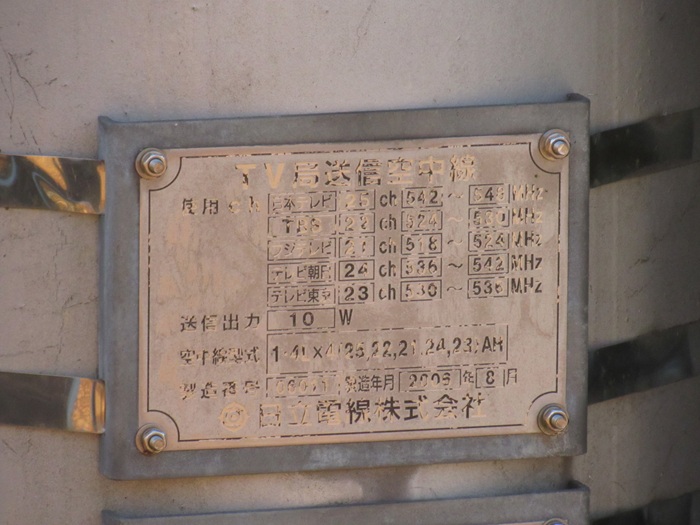

デジタル化の際に設置された民放側の銘板です。

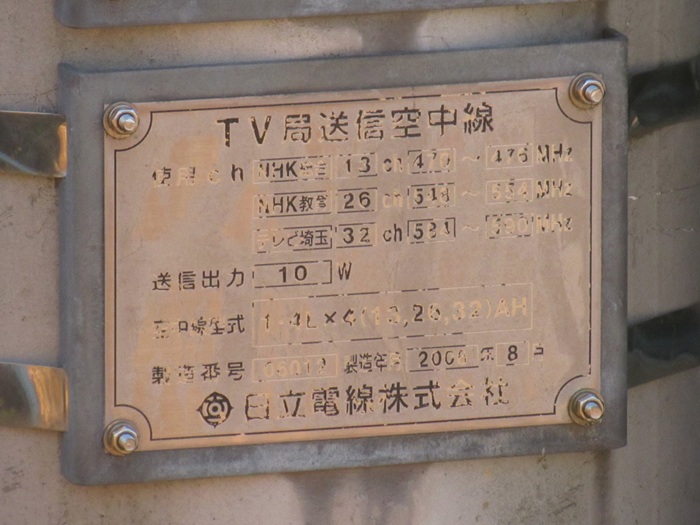

デジタル化の際に設置されたNHK・テレ玉の銘板です。

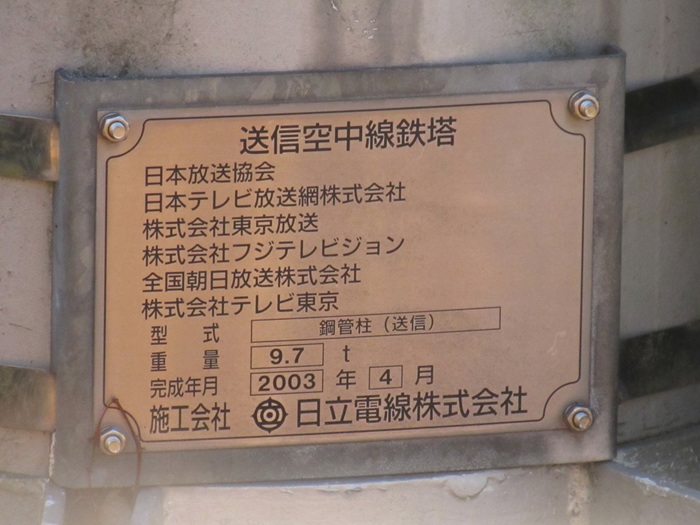

送信塔に関する銘板です。なぜかテレ玉は書かれていません。

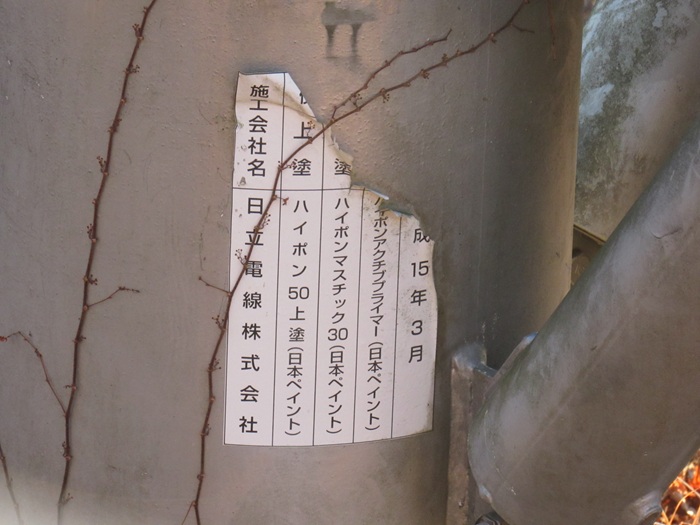

塗装に関する表示です。

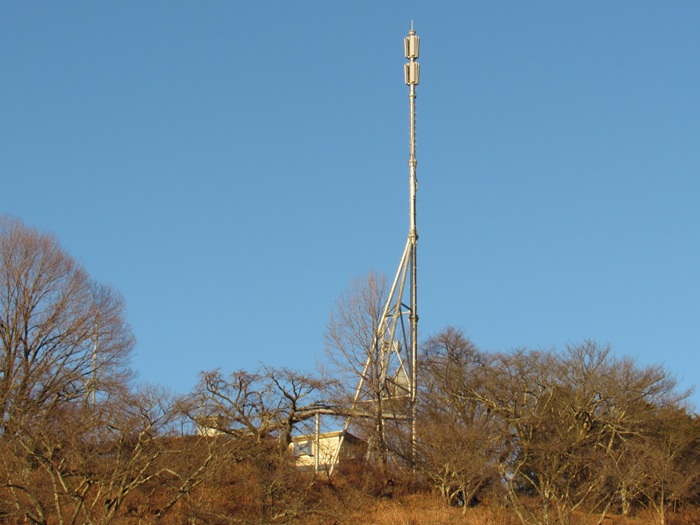

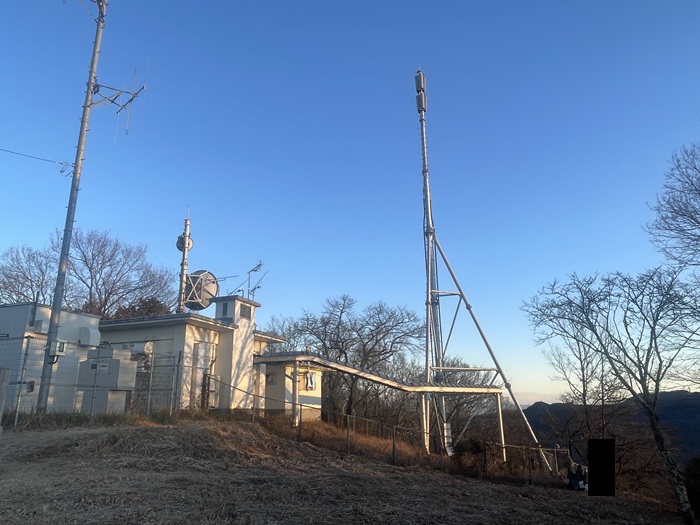

最後に別の箇所から撮影した全体像です。

NHK-FM・NACK5送信所

つづいて「NHK-FM・NACK5」のFM送信所です。
送信アンテナ・局舎ともに「秩父市」側にあります。

FM送信アンテナ

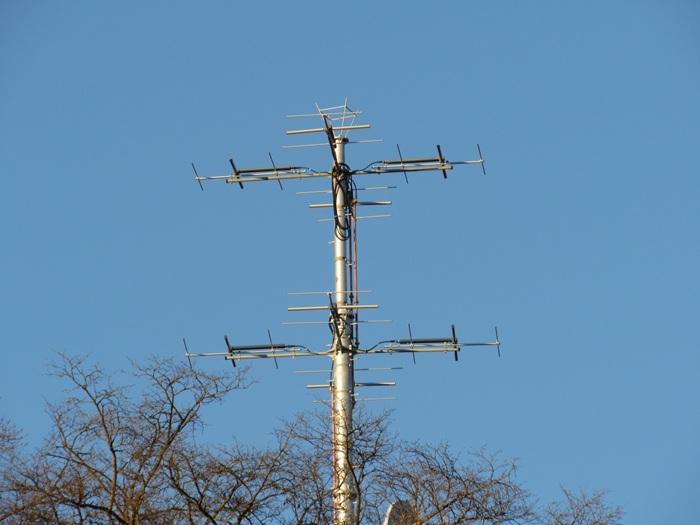

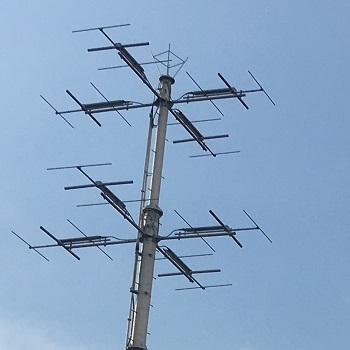

FMラジオの送信アンテナです。「NHK-FM」と「NACK5」の2グループに分かれています。

・上段:八木3素子1段4面(NHK-FM)
・下段:八木3素子1段4面(NACK5)

別の角度から撮影。

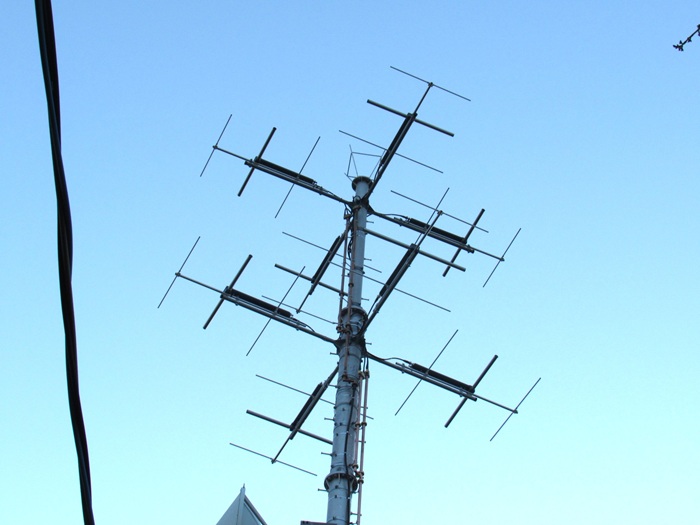

見上げショット。

FM受信アンテナ

FMラジオの受信アンテナです。「NHK-FM」と「NACK5」で個別に受信アンテナがあります。

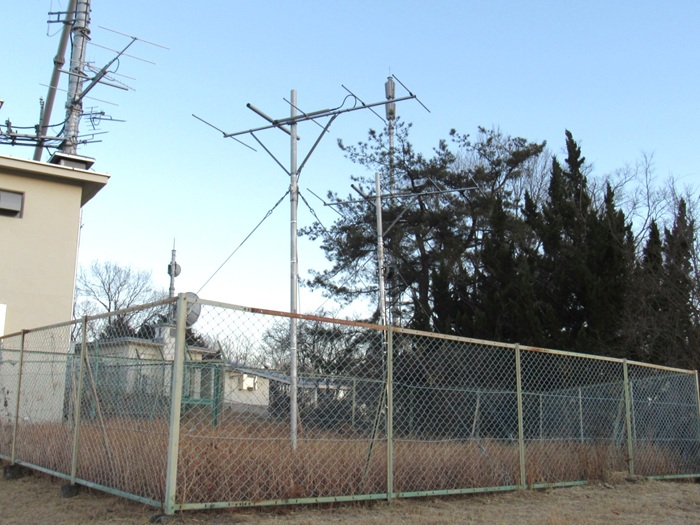

写真は局舎脇にある「NHK-FM」の受信アンテナです。

・NHK-FM受信アンテナ:八木5素子×2(平野原局を放送波受信:NHK-FM)

別の角度から撮影。

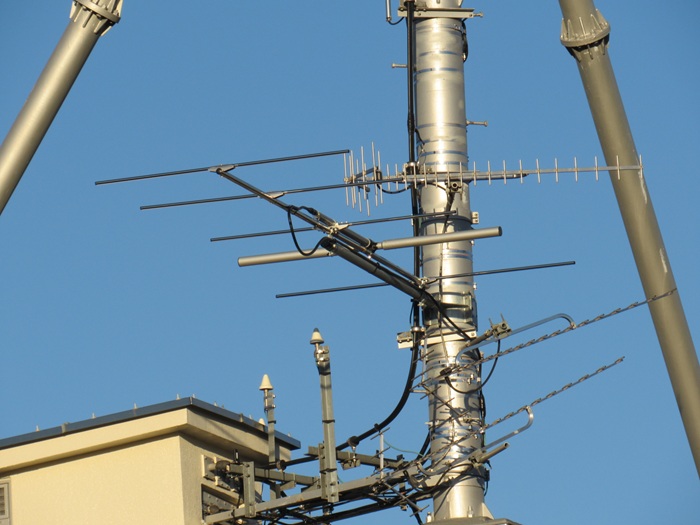

局舎屋上の送信塔に設置された受信アンテナです。

・NACK5受信アンテナ:八木5素子×1(飯盛峠局を放送波受信:NACK5)

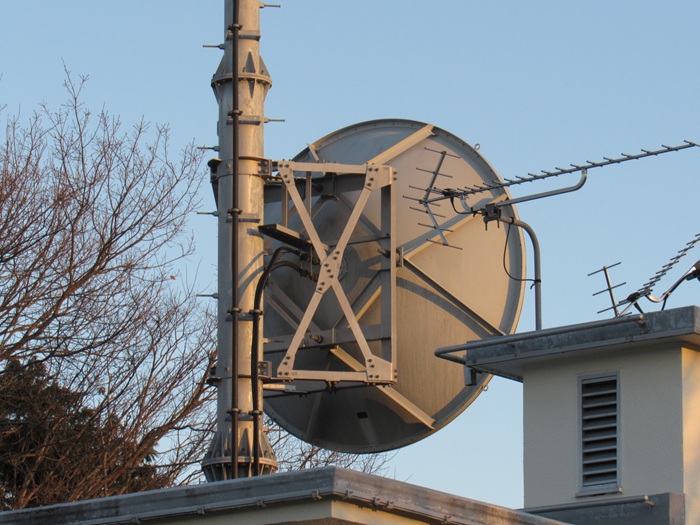

NHKテレビTTL受信アンテナ

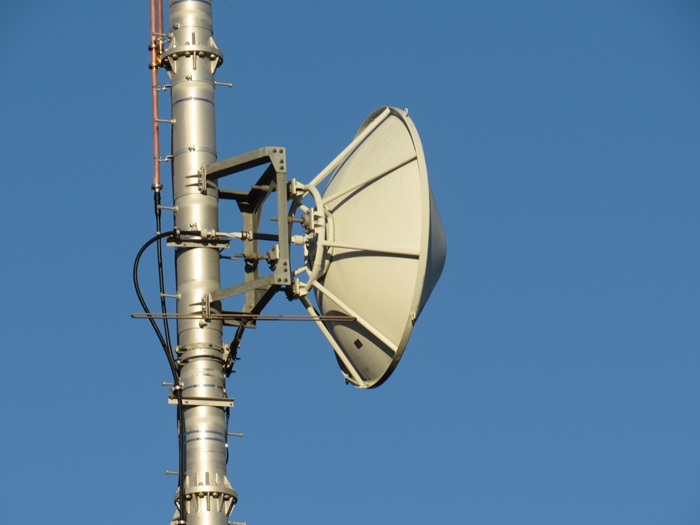

局舎はNHKテレビとも共用しているので、テレビ関係のTTL受信アンテナが送信塔に付いていました。

・3mΦSHF帯プレートパラボラ(児玉局からTTL受信:NHK総合・Eテレ)

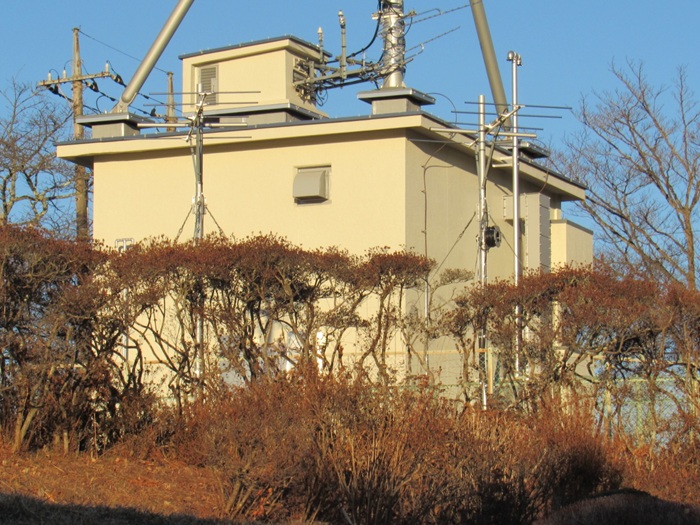

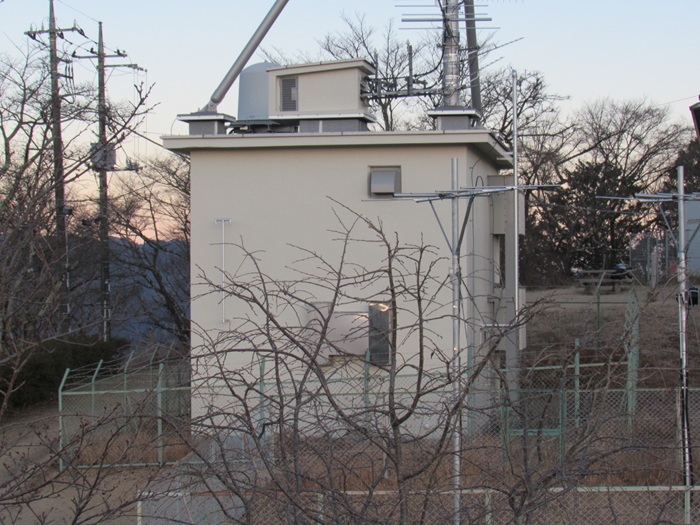

局舎

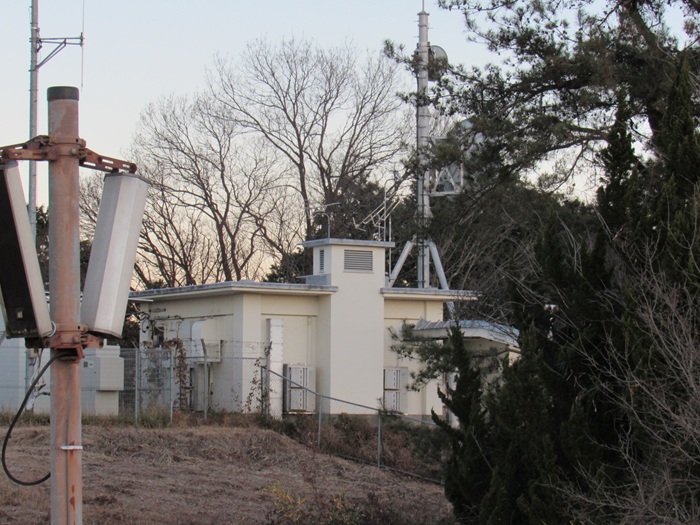

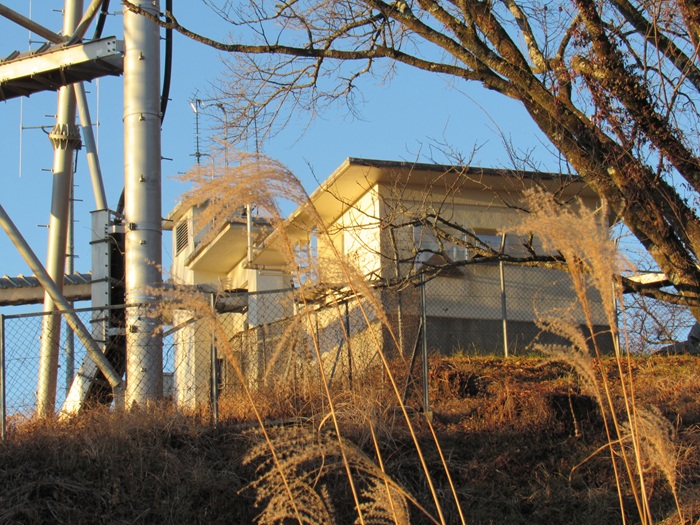

局舎です。NHK-FM・NACK5の他にもNHK総合・Eテレとテレ玉の機器も入っています。
表側の写真を撮り忘れましたので裏側のみです。

表札です。2つあります。

NHKの表札です。テレビ・FM併記表示は珍しいです。

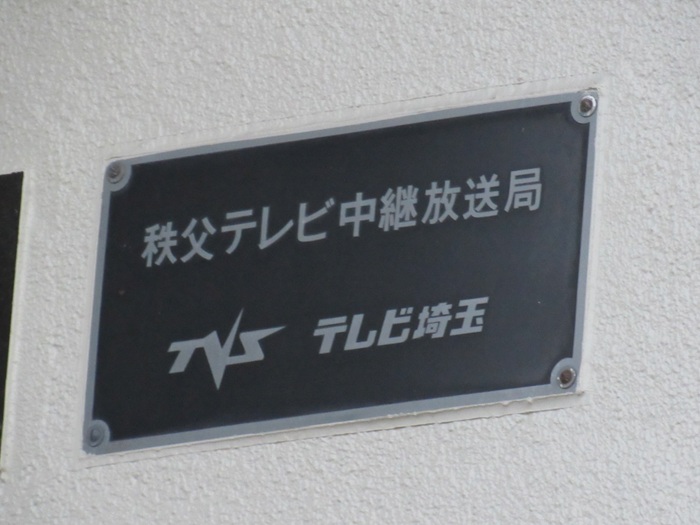

テレ玉の表札です。

その他

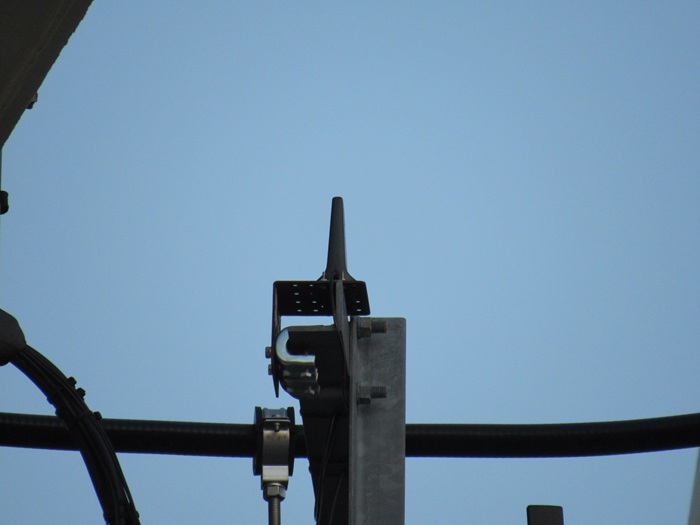

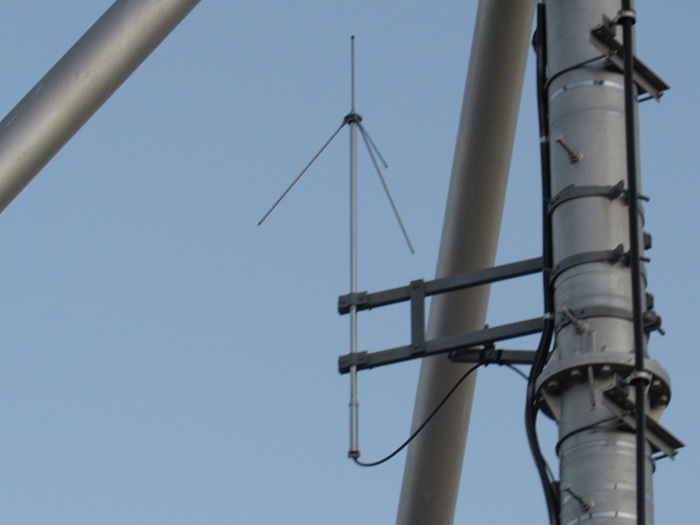

局舎屋上にあった機器の監視・通報用アンテナです。

少し離れた位置にもう一個ありました。

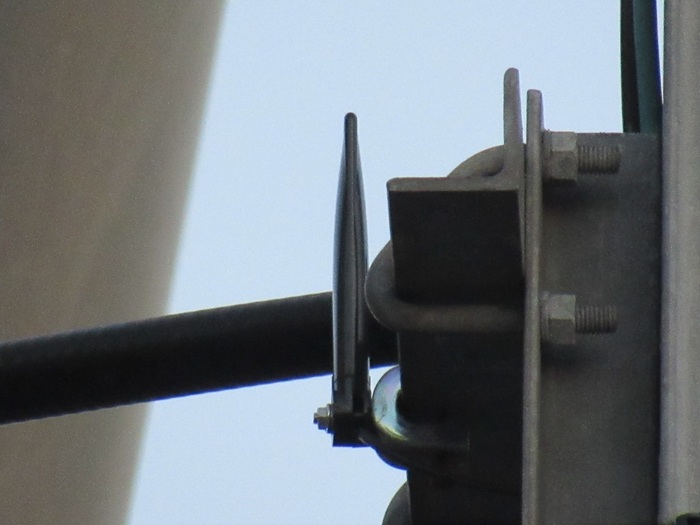

用途不明のアンテナもあります。

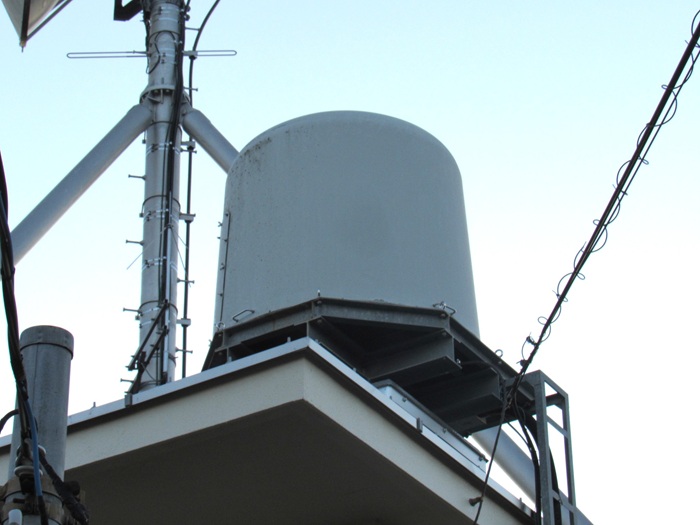

おそらくNHKのものと思われるFPUアンテナです。

テレビ関係のGPSアンテナです。2つあります。

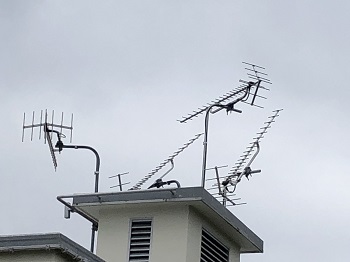

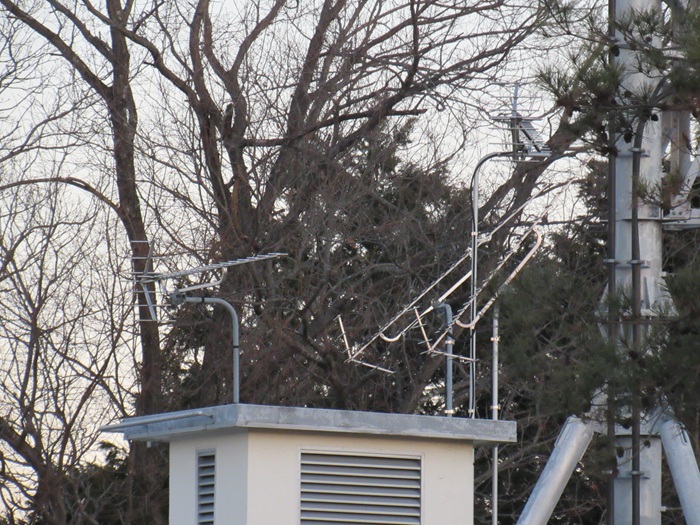

自局のモニターアンテナです。(NHKが使用?)

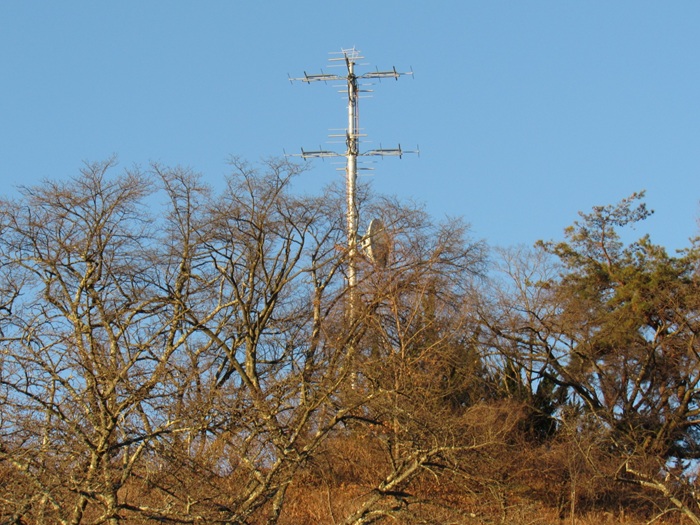

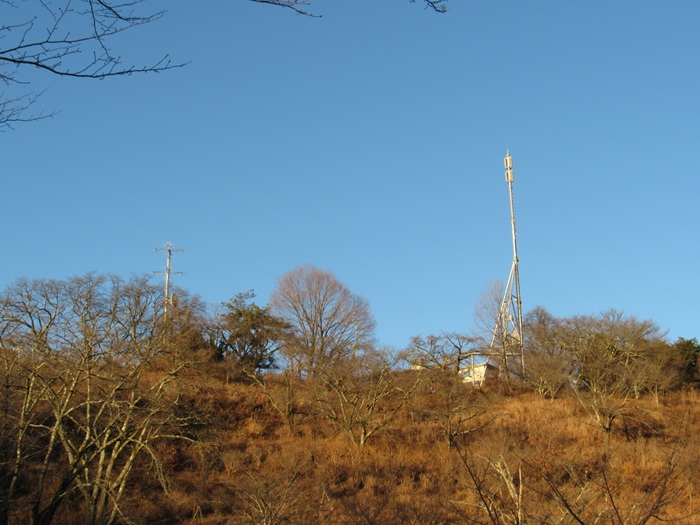

最後に別の箇所から撮影した全体像です。

テレ玉・受信点

送信所付近にテレ玉関係の受信アンテナが見つからないため探したところ、
送信点から東に約150mほど離れたところに受信点がありました。
偏波は違えど送信チャンネルと受信チャンネルが同一(32チャンネル)ですので、回り込み対策で離れた場所にありました。

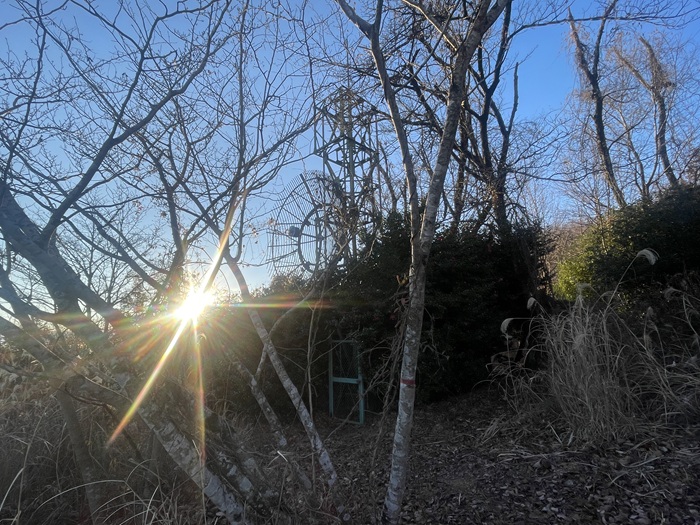

少し角度を変えて撮影。早朝撮影のため画像が暗めです。

受信アンテナを拡大しました。

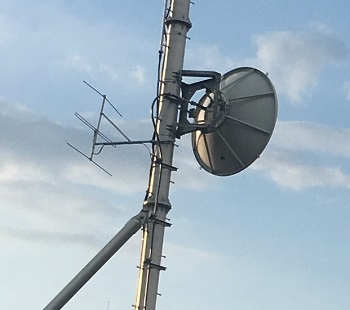

・3mΦグリッドパラボラ(児玉局を放送波受信:テレ玉)

機器類

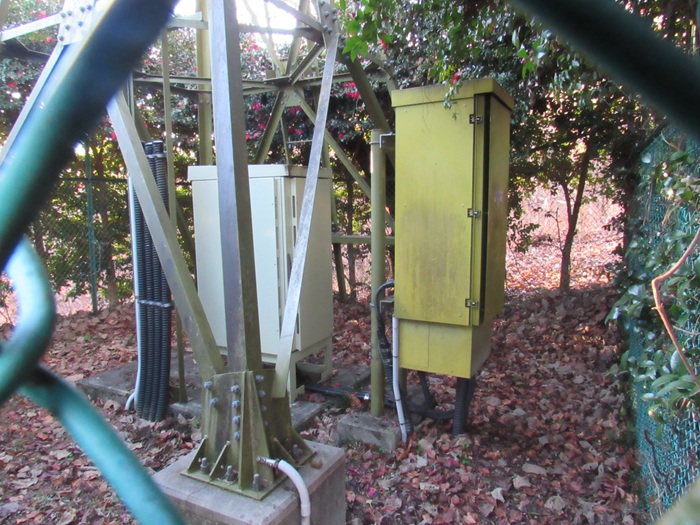

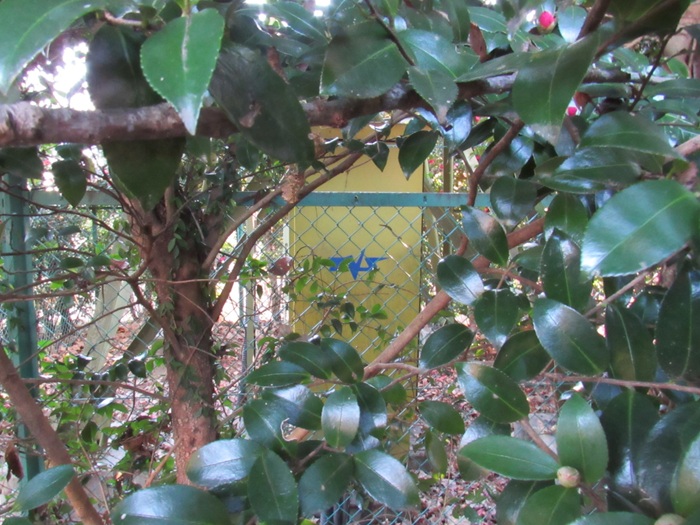

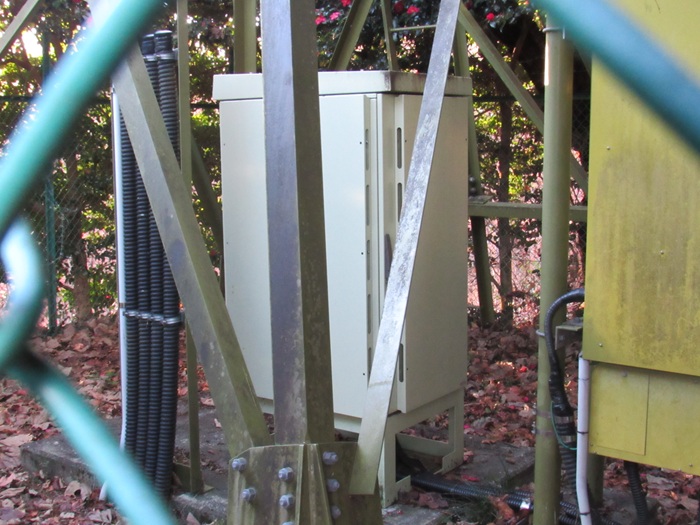

受信点の機器類です。2つありますが左側の機器は新しそうです。

左側の機器を拡大しました。

昔からある機器には「TVS」と書かれています。

その他

送信所付近にある展望台から見えた西側の景色です。

民放テレビ局舎付近にあった山頂の表示です。

初日の出目前の送信所を全体撮影。たくさん人がいて撮影に苦労しました。

初日の出を迎えた送信所を全体撮影。この箇所のほうが全体が見えていますね。

2019年09月02日訪問分

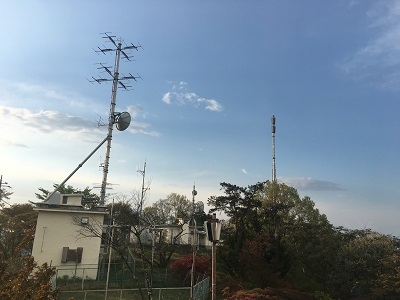

2019年09月02日に訪問した際の画像です。
サイト解説当初の編集手法のため見苦しい点がございますがご容赦ください。

送信アンテナ(FMラジオ)

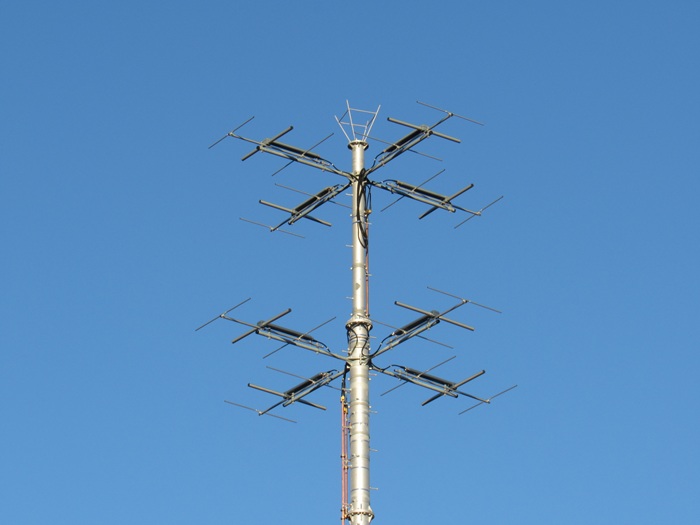

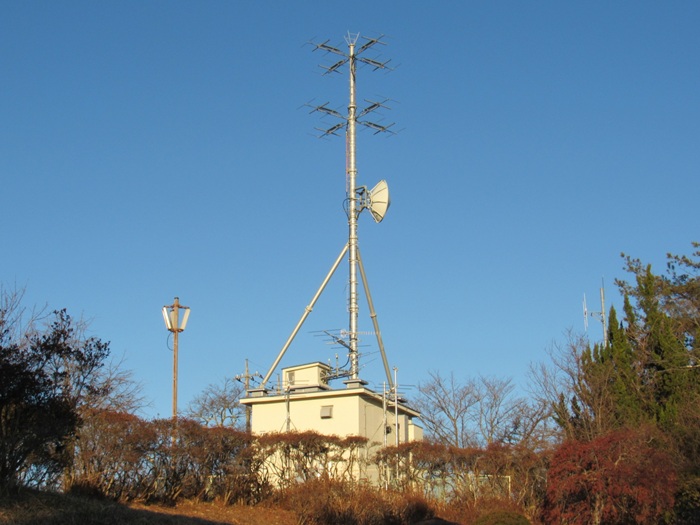

FMの送信アンテナです。

送信アンテナ:八木3素子1段4面×2(上段:NHK　下段:NACK5)

送信アンテナ(テレビ)

テレビの送信アンテナです。

アンテナ構成:双ループ2L1段4面×2(上段:NHK　下段:テレ玉、東京民放5社)

局舎

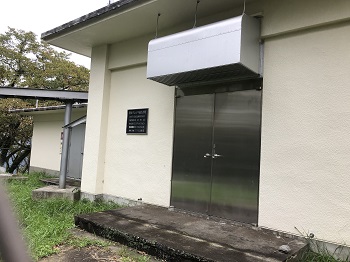

NHKと東京民放5社、テレ玉のテレビ局舎のようです。

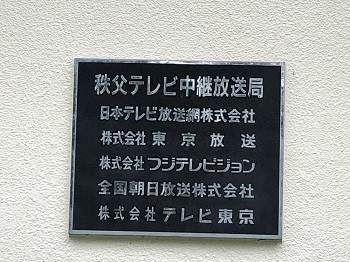

局名表示です。

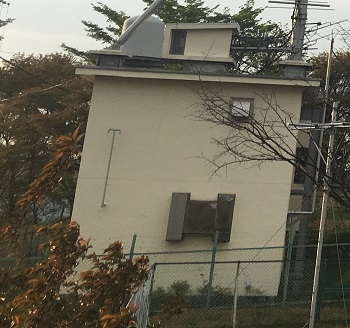

NHK-FM・NACK5の局舎だと思われます。

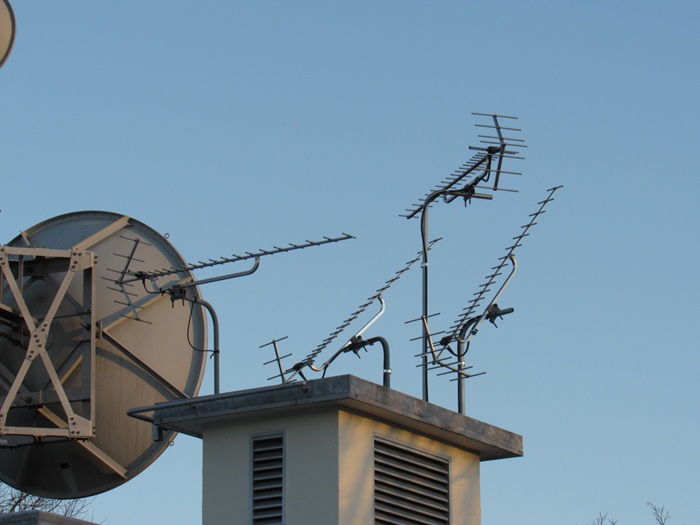

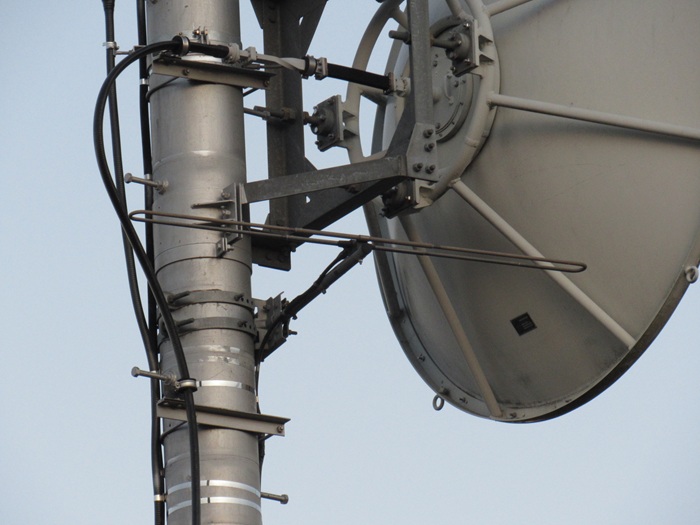

FM局舎上にあるテレビのモニターアンテナです。

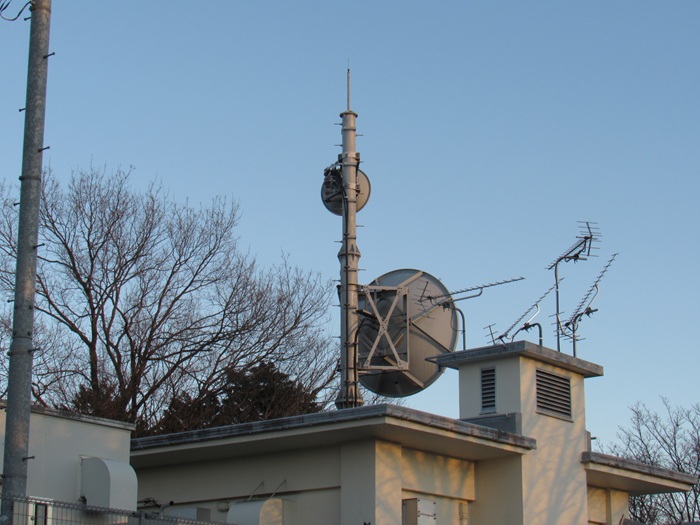

テレビTTL受信・送信アンテナ

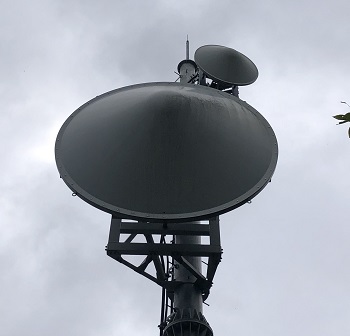

大きいプレートパラボラは民放5社の桐生受けTTLだと思われます。
小さいプレートパラボラは児玉送りと思われます。

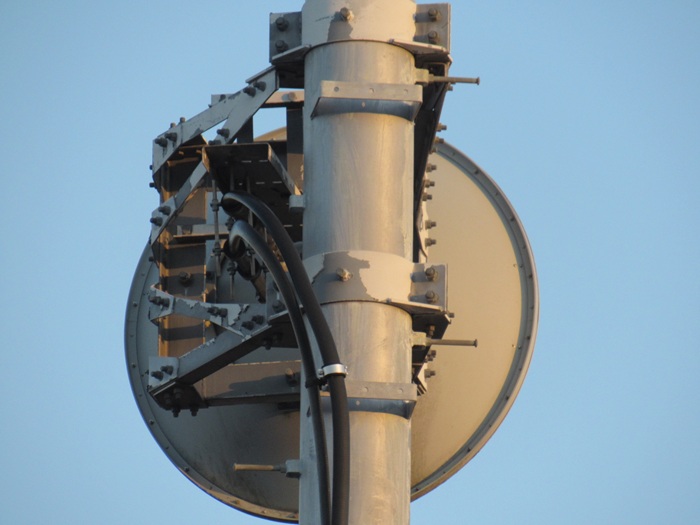

児玉送りのTTLだと思いますが詳細不明です。

FM受信アンテナ

※画像が荒くてすみません(汗)
NACK5の飯盛峠受信アンテナだと思います。

受信アンテナ:八木5素子×1(飯盛峠から放送波受信:NACK5)

※画像が荒くてすみません(汗)

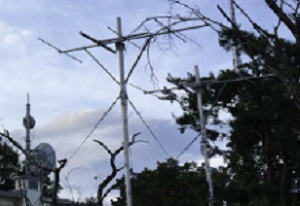

NHK-FMの受信アンテナです。

受信アンテナ:八木5素子×2の水平パラレル配列(平野原局を放送波受信)

テレ玉受信アンテナ

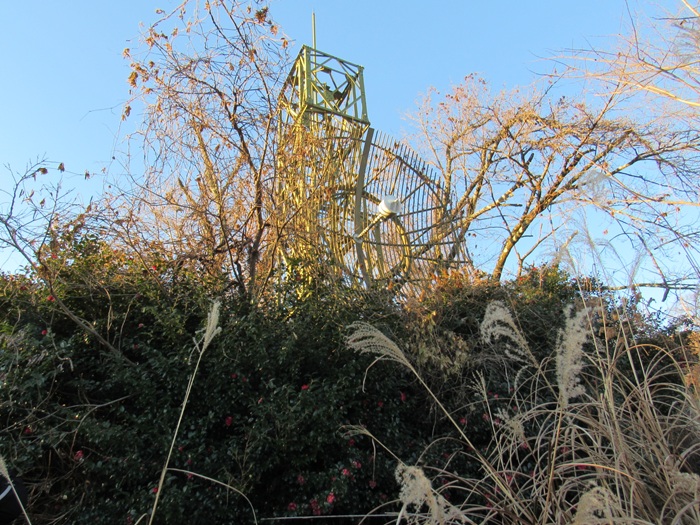

テレ玉の放送波受信点は送信点から少し離れた場所にあります。
景観塗装されていて写真映りが悪いですが、

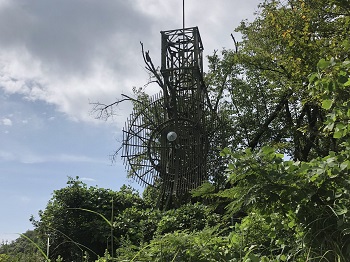

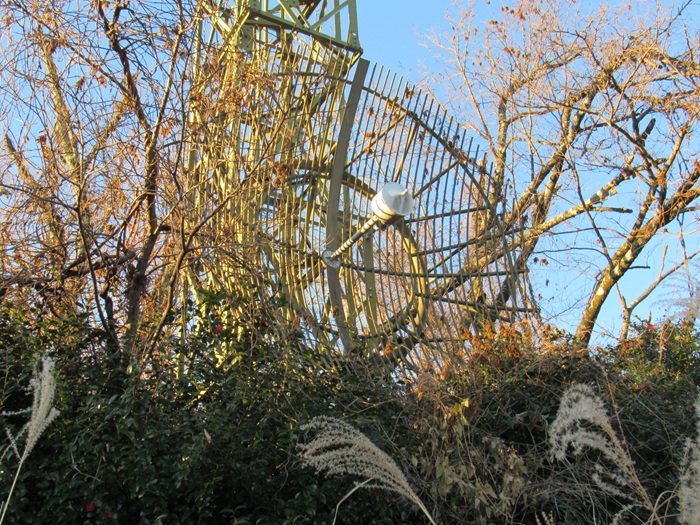

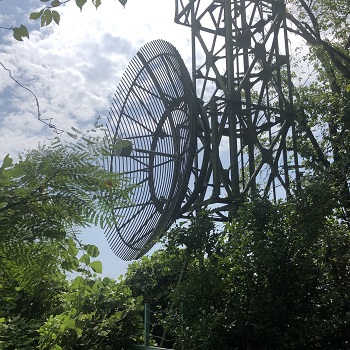

テレ玉の児玉波受信点です。

2Mほどのグリッドパラボラで児玉局をTTL受信しています。

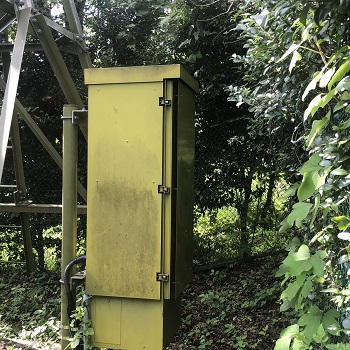

受信点の収容函です。

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb　さま
■秩父デジタルテレビ中継所(茂木ネットワークセンター)　さま
■でんぱでーた on Web　さま
■秩父テレビ中継局(いなしん村)　さま
