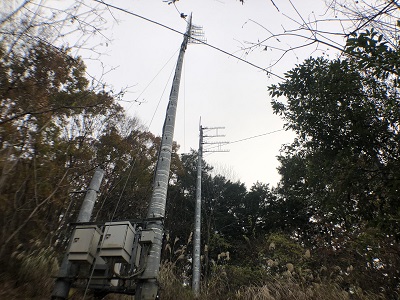

秩父定峰テレビ中継局(埼玉県・秩父市)

「埼玉県秩父市定峰(定峰神社南方)」にある埼玉県の地デジの中継局です。

■最終訪問日:2025年03月07日
■初回訪問日:2019年12月07日

2025年03月07日訪問分

2025年03月07日に訪問した際の画像です。
時間の都合で遠望撮影のみです。

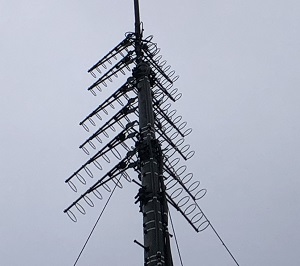

送信アンテナ

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ2段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ2段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ2段2面(NHK総合・Eテレ・テレ玉で共用)

受信アンテナ

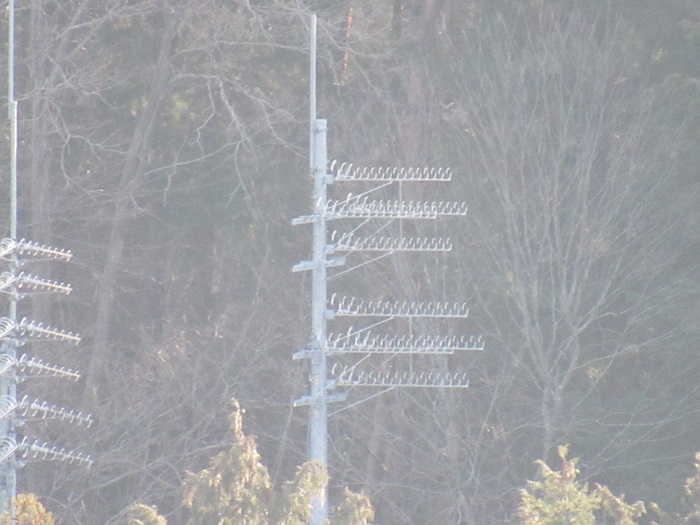

送信柱とは別に専用柱に設置された受信アンテナです。

・上段:菱形配列16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:菱形配列16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)

遠望撮影

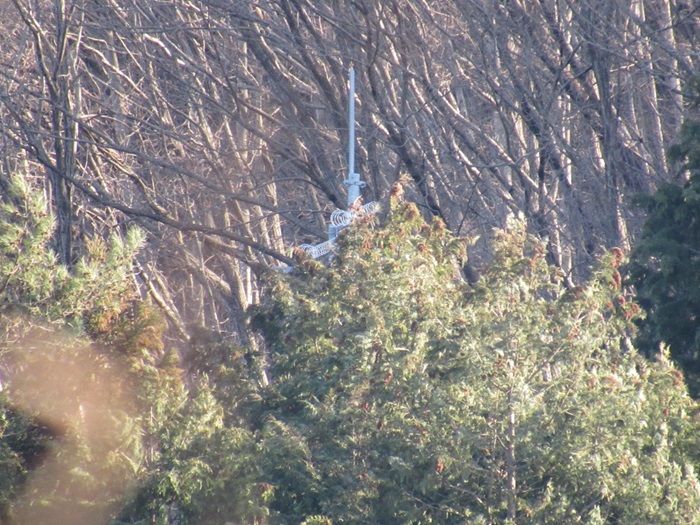

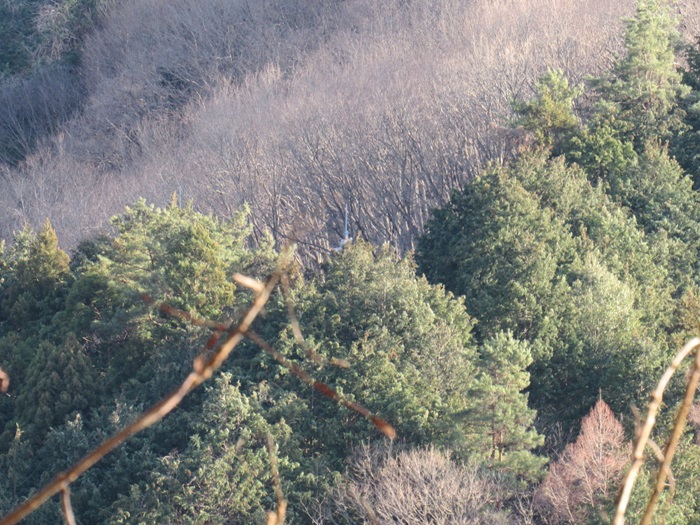

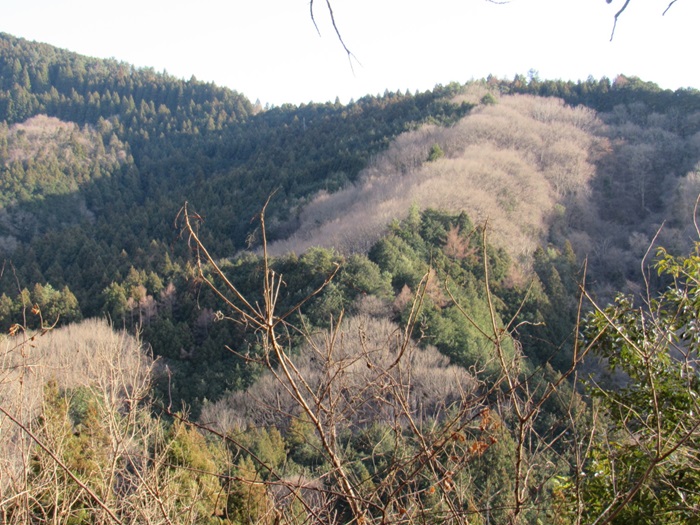

定峰神社付近から撮影した遠望撮影画像です。
この地点では受信アンテナの一部のみ見えます。

少し拡大しました。

さらに拡大しました。

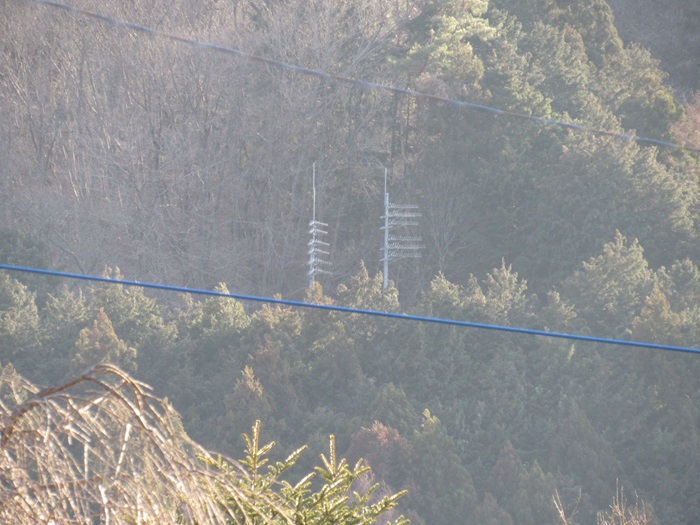

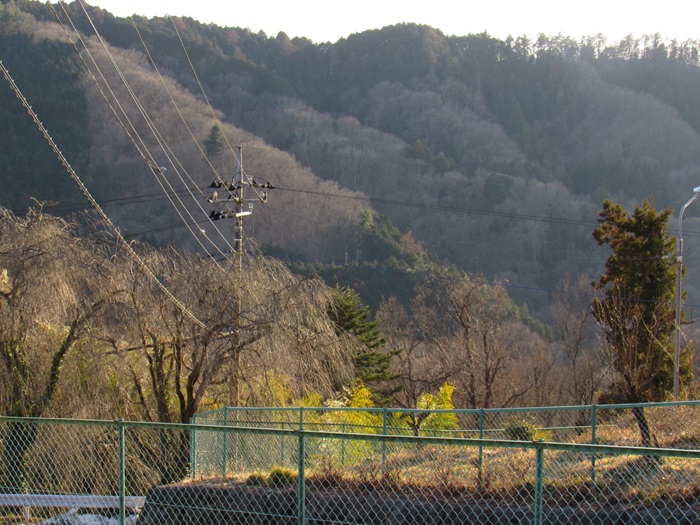

定峰山里の道・時計台付近から撮影した遠望撮影画像です。
この地点では送信所がはっきりと確認できます。

送信アンテナよりも、受信アンテナのほうが高い位置にあるようです。

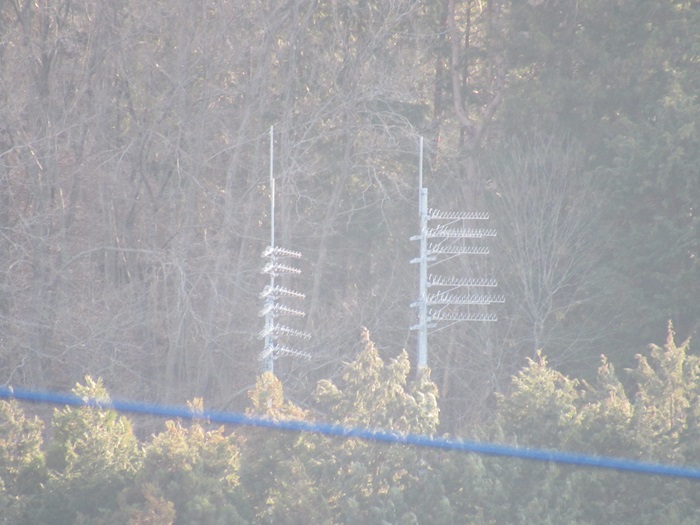

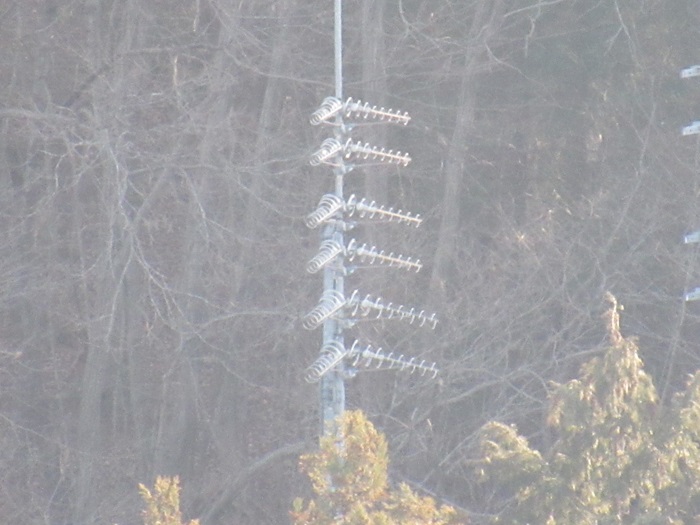

さらに拡大。左側が送信アンテナ、右に受信アンテナ。

2019年12月17日訪問分

2019年12月17日に直接訪問した際の画像です。
サイト開設当時の編集手法のため、情報の過不足があります。

送信アンテナ

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ2段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ2段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ2段2面(NHK総合・Eテレ・テレ玉で共用)

受信アンテナ

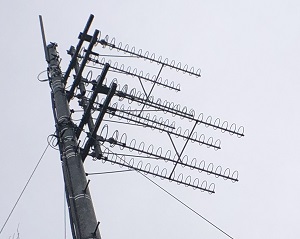

送信柱とは別に専用柱に設置された受信アンテナです。

・上段:菱形配列16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:菱形配列16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)

機器類

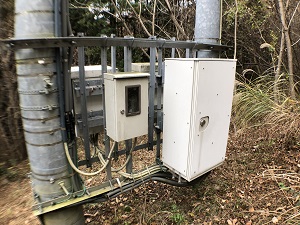

送信鉄塔の真下にはミニサテ局でよく見かける函が3つ付いていました。
こちらは送信機器が入ってる函と思われます。

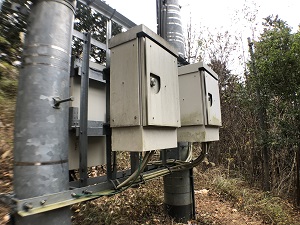

こちらはバッテリー等が入っているような感じがします。
