秩父栃谷テレビ中継局(埼玉県・秩父市)

「埼玉県秩父市山田(巡礼古道 道しるべ石・南西)」にあるテレビ中継局です。
会社の敷地内にあるようで、直接訪問は難しそうです。

■訪問日:2025年03月07日
■訪問日:2018年10月09日

2025年03月07日訪問分

2025年03月07日に訪問した際の画像です。時間の都合で遠望撮影。
前回訪問時よりも草木が生い茂っていて撮影困難でした。

送信アンテナ

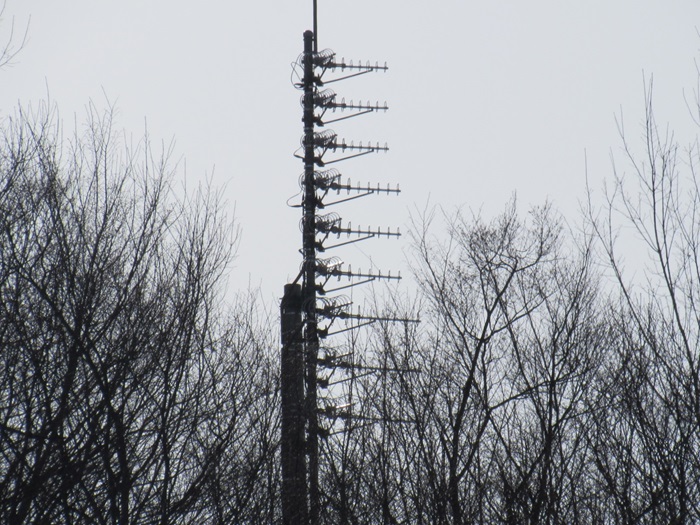

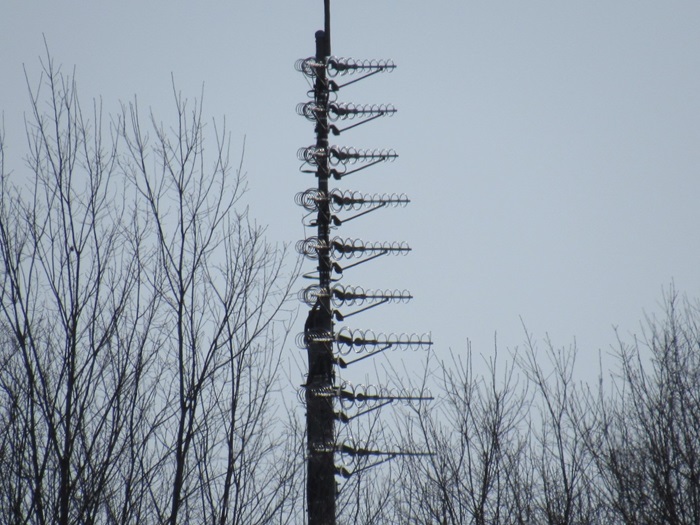

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ3段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ3段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ3段2面(NHK総合・Eテレ・テレ玉で共用)

別の角度から撮影。

さらに別の角度から撮影。

受信アンテナ

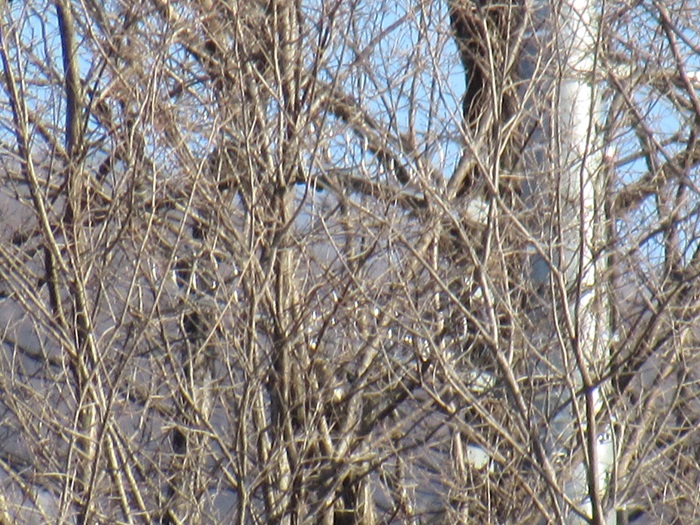

送信柱中間部に設置された受信アンテナです。

・上段:16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)

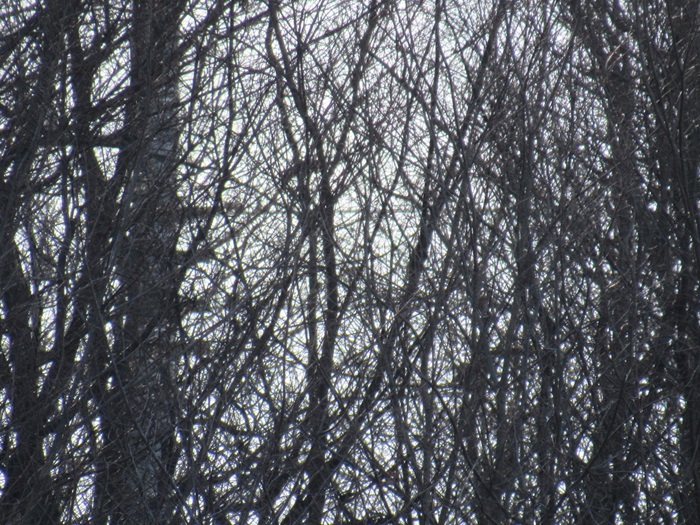

別の角度から撮影。なんとなく見えます。

機器類

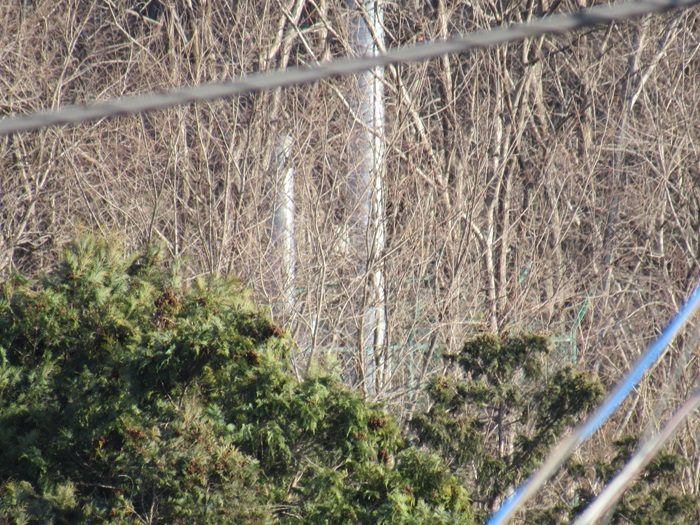

機器類です。ミニサテ局でよく見かける機器があるようです。
見えそうで見えません...

その他

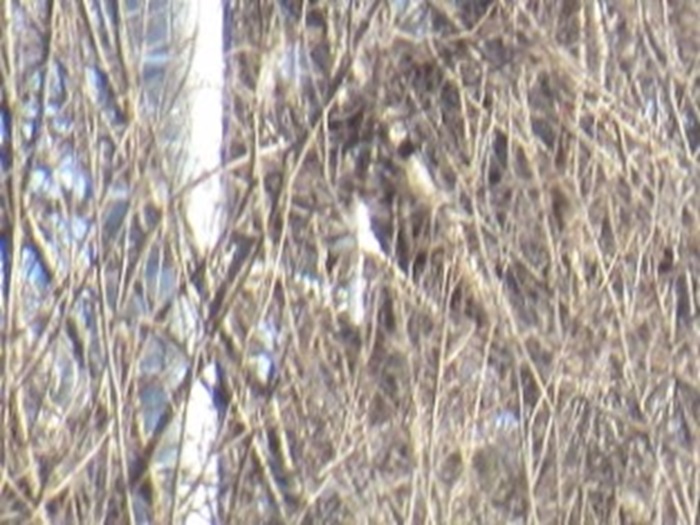

GPSアンテナです。

遠望撮影

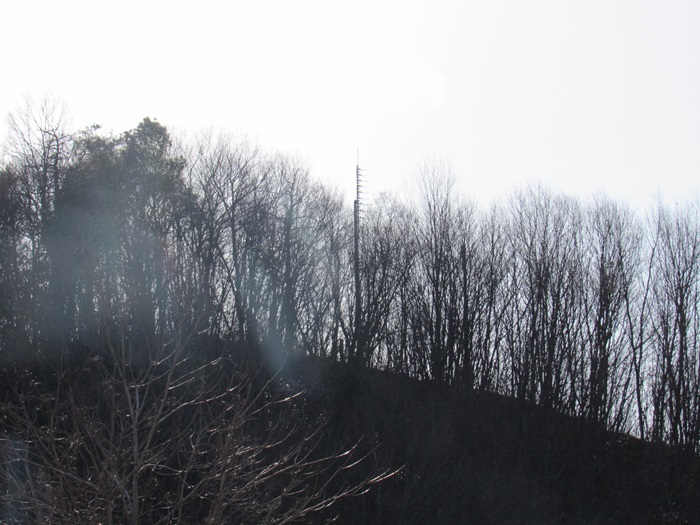

送信所北側からの遠望撮影です。

少し拡大しました。

2018年10月09日訪問分

2018年10月09日に訪問した際の画像です。
サイト開設当初の編集手法のため、情報の過不足があります。

送信アンテナ

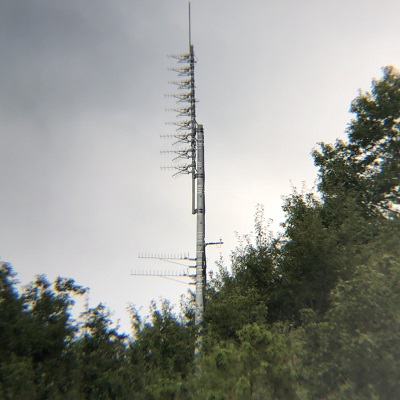

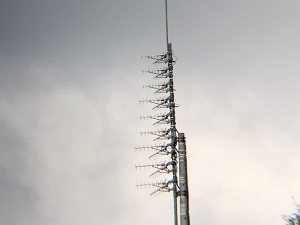

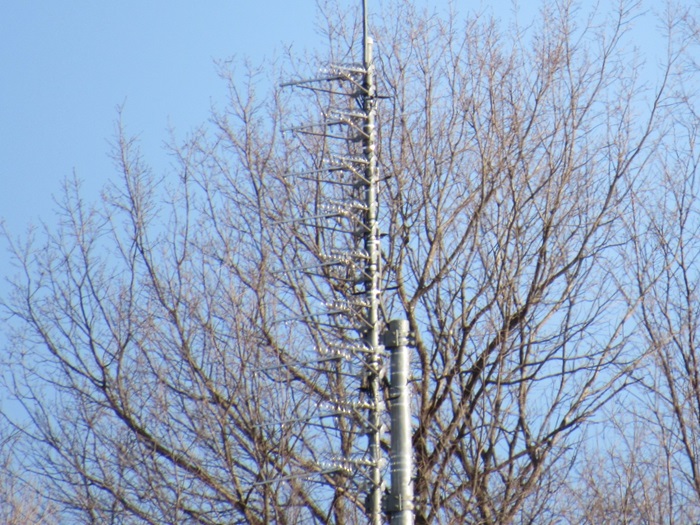

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ3段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ3段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ3段2面(NHK総合・Eテレ・テレ玉で共用)

送信アンテナ

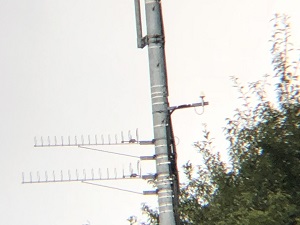

送信柱中間部にある受信アンテナです。

・上段:16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)
