児玉テレビ中継局(埼玉県・本庄市及び児玉郡美里町)

埼玉県本庄市及び児玉郡美里町、秩父郡長瀞町にまたがる陣見山にあるテレビの送信所です。
テレ玉とNHK・民放5局で鉄塔・局舎・送信アンテナが別々にあります。
NHK・東京広域5社の鉄塔に「NHK本庄テレビ中継放送所」が併設されています。

・NHK・東京広域5社:埼玉県児玉郡美里町白石字大月2-1(陣見山中腹)
・テレ玉:埼玉県本庄市児玉町小平字岩谷2676(陣見山)

放送エリアは熊谷市、行田市、深谷市、美里町、上里町、滑川町の全域
加須市、本庄市、東松山市、羽生市、鴻巣市、北本市、神川町、寄居町、嵐山町、小川町、吉見町、長瀞町の一部です。

■最終訪問日:2025年04月24日
■初回訪問日:2020年03月06日

2025年04月24日訪問分

2025年04月24日に訪問した際の画像です。
久しぶりに訪問したら、かなり見晴らしが良くなっていました。

NHK・東京広域5局

まずは「NHK・東京広域5局」から解説していきます。
所在地:埼玉県児玉郡美里町白石字大月2-1(陣見山中腹)

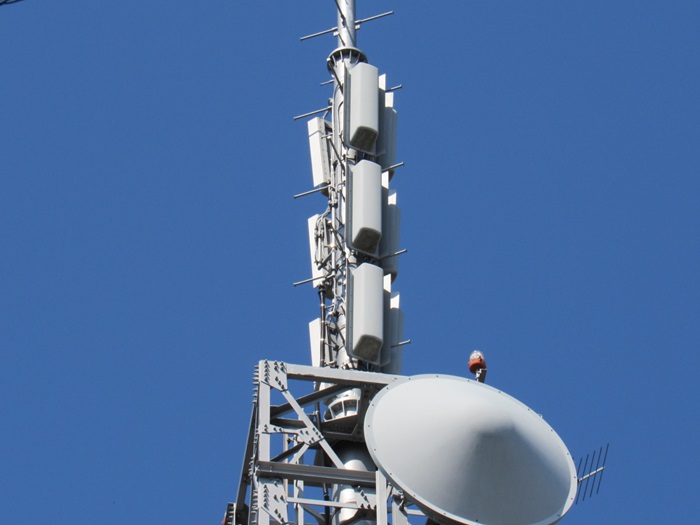

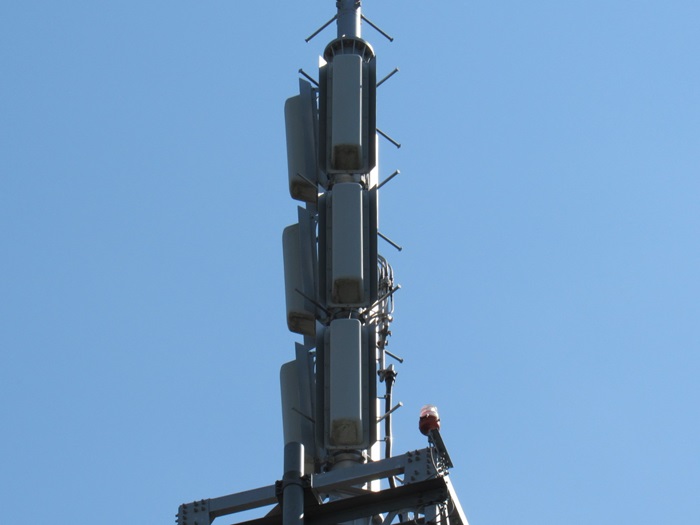

送信アンテナ(児玉局)

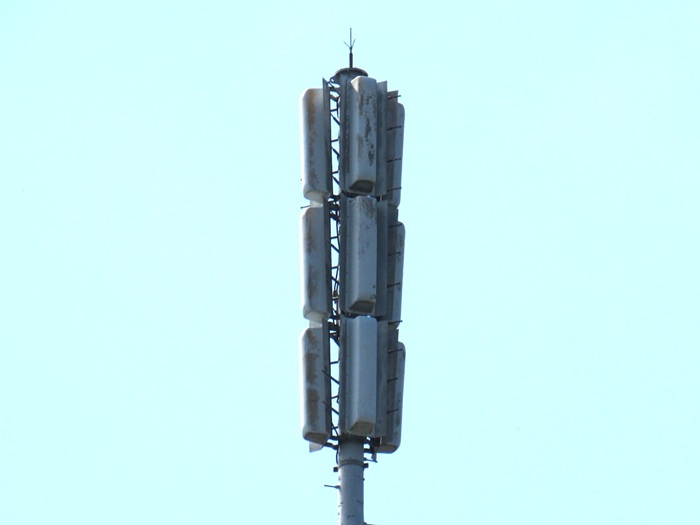

NHK・東京広域5局共用の送信アンテナです。

・4LR双ループ3段3面(NHK・東京広域5局で共用)

送信アンテナを拡大しました。

別の角度から撮影。

さらに別の角度から。

送信アンテナ(NHK本庄局)

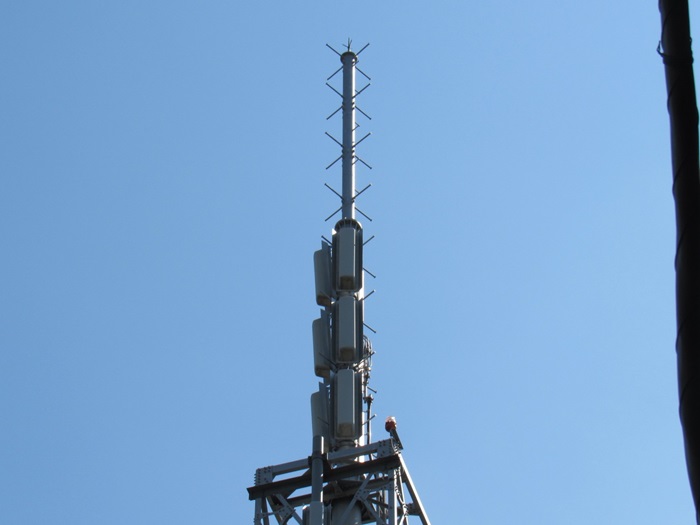

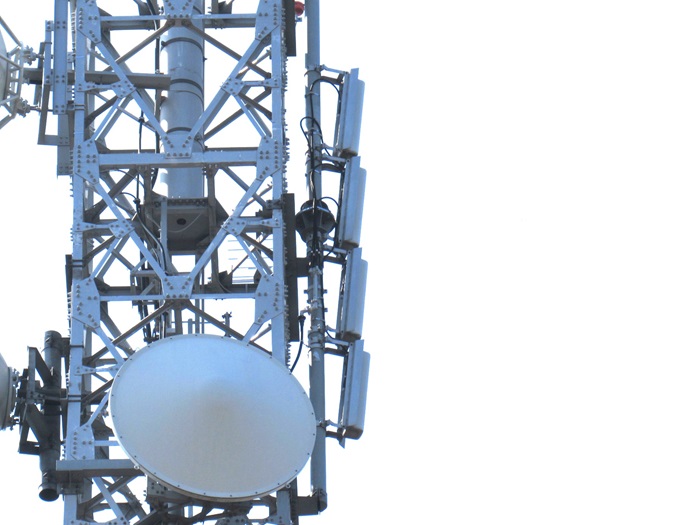

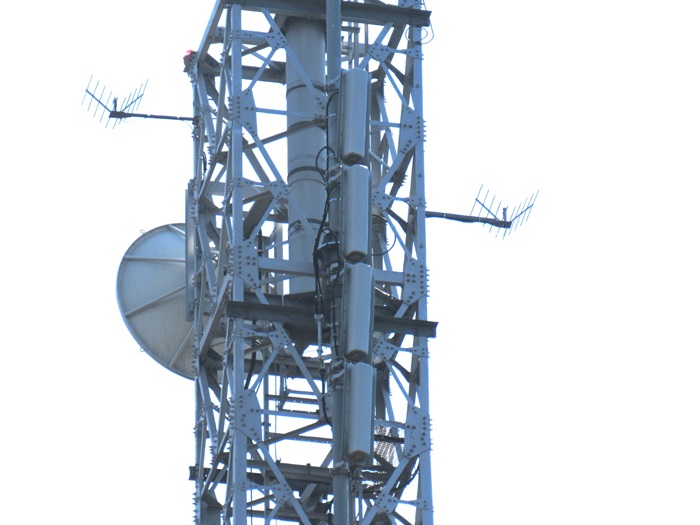

NHK本庄テレビ中継放送所の送信アンテナです。

・4LR双ループ4段1面(NHK東京・総合)

別の角度から撮影。

さらに別の角度から撮影。

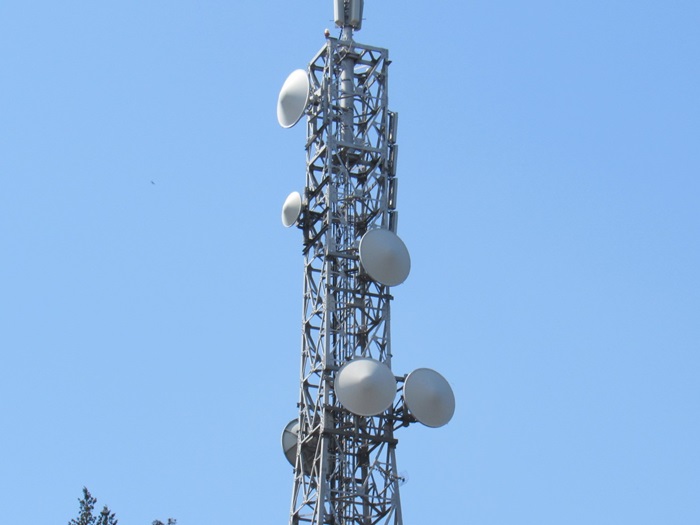

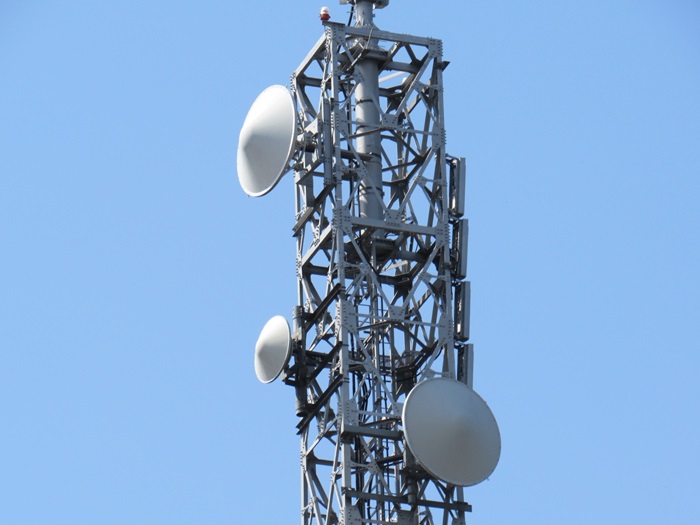

TTLアンテナ

TTL関係のアンテナです。

・左側上側プレートパラボラ:秩父送りTTLアンテナ(NHK総合・Eテレ)
・左側下側プレートパラボラ:秩父受けTTLアンテナ(東京民放5社)

・中央とその右下のプレートパラボラ:菖蒲久喜受けTTLアンテナ(NHK総合・Eテレ)
・中央やや左向けプレートパラボラ:小川送りTTLアンテナ(NHK総合・Eテレ)
・中央奥向けプレートパラボラ:鬼石送りTTLアンテナ(NHK総合・東京)

少し拡大しました。

・左側上側プレートパラボラ:秩父送りTTLアンテナ(NHK総合・Eテレ)
・左側下側プレートパラボラ:秩父受けTTLアンテナ(東京民放5社)

・中央やや右向けプレートパラボラ:菖蒲久喜受けTTLアンテナ(NHK総合・Eテレ)

鉄塔中間部分を拡大しました。

・中央やや右向けプレートパラボラ:菖蒲久喜受けTTLアンテナ(NHK総合・Eテレ)
・中央やや左向けプレートパラボラ:小川送りTTLアンテナ(NHK総合・Eテレ)
・中央やや左奥向けプレートパラボラ:鬼石送りTTLアンテナ(NHK総合・東京)

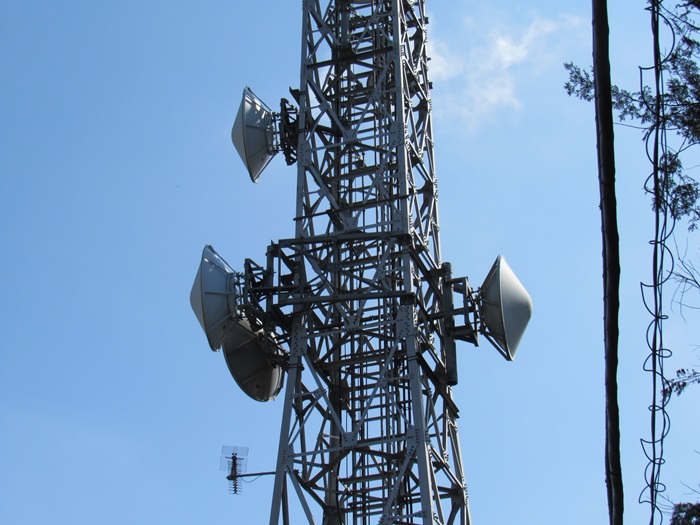

さらに別の角度から。

・上段・下段:左向けプレートパラボラ:菖蒲久喜受けTTLアンテナ(NHK総合・Eテレ)
・下段:左やや奥向けプレートパラボラ:小川送りTTLアンテナ(NHK総合・Eテレ)
・右向けプレートパラボラ:鬼石送りTTLアンテナ(NHK総合・東京)

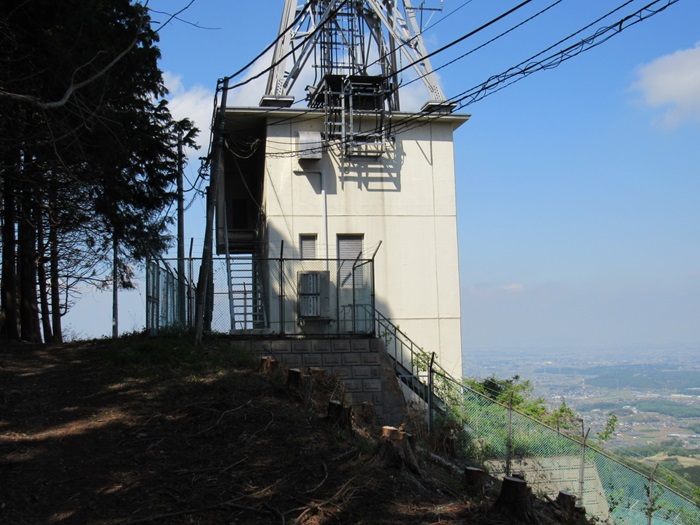

局舎

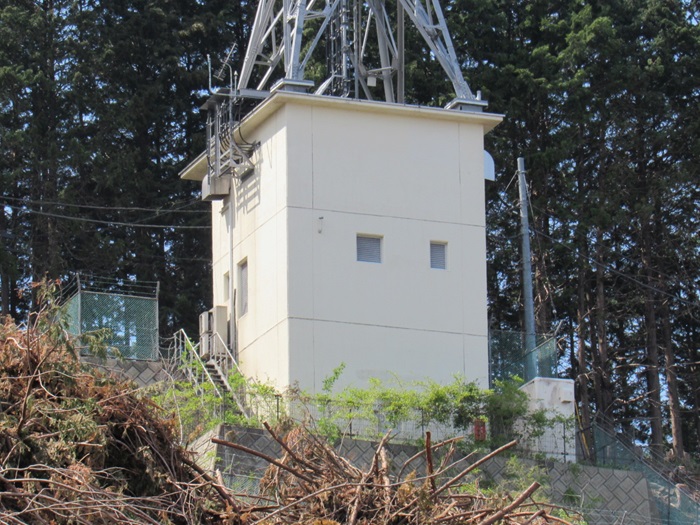

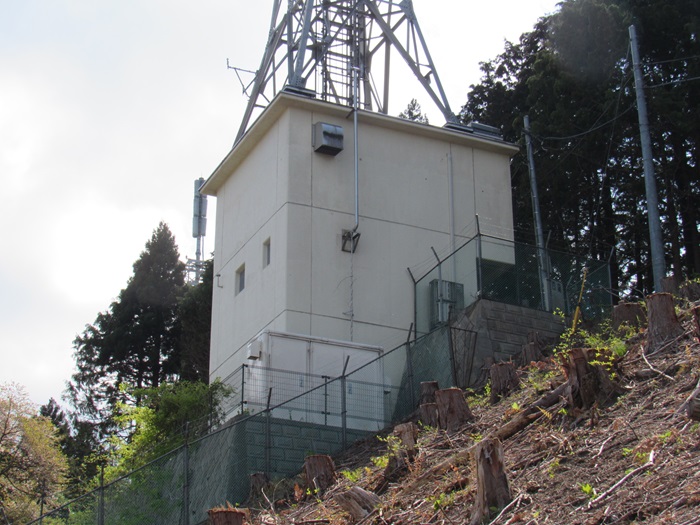

NHK・東京広域5局共用の局舎です。

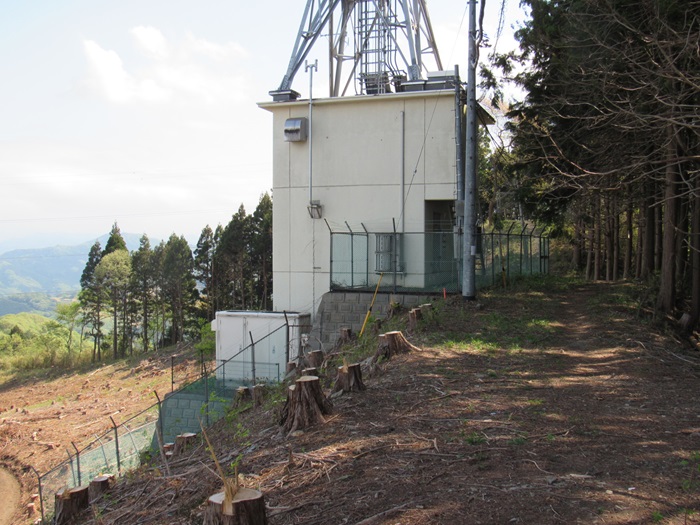

局舎を違う角度から撮影。右下の小さい局舎は蓄電池だと思います。

さらに違う角度から撮影。

かなりの斜面に局舎はあります。

さらに違う角度から。

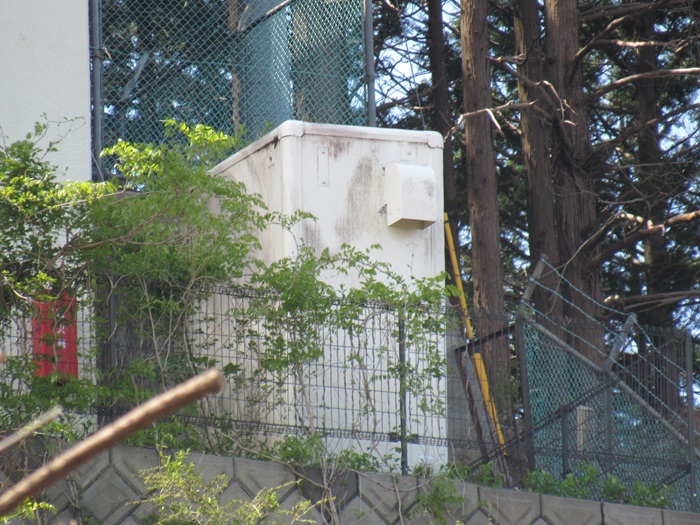

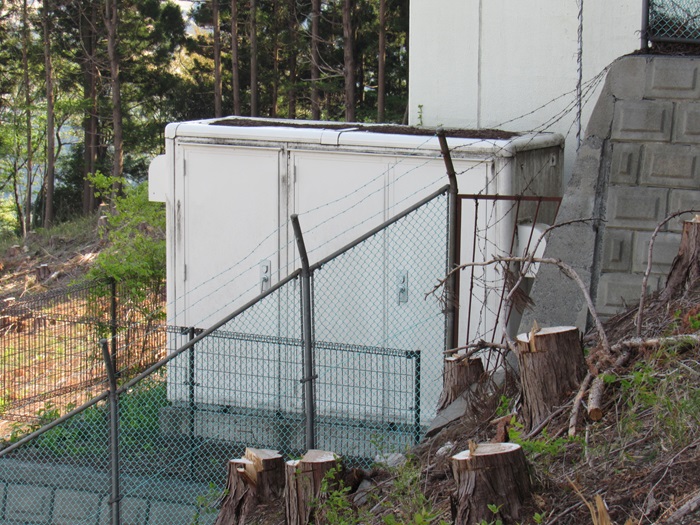

蓄電池関係の局舎のようです。

蓄電池関係の局舎を別の角度から。

その他

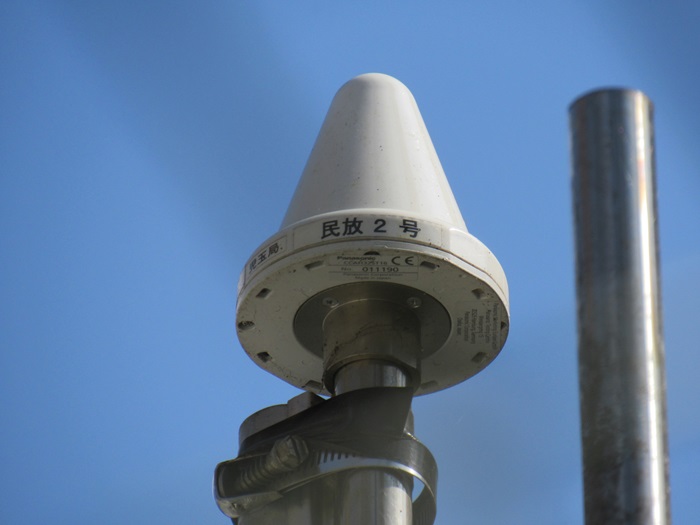

GPSアンテナ×2

GPSアンテナ×1(NHK)

ケープルラック付近のGPSアンテナ×1

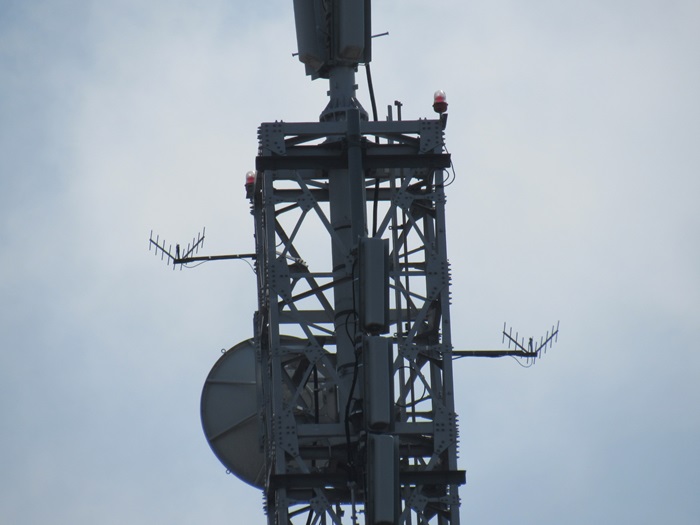

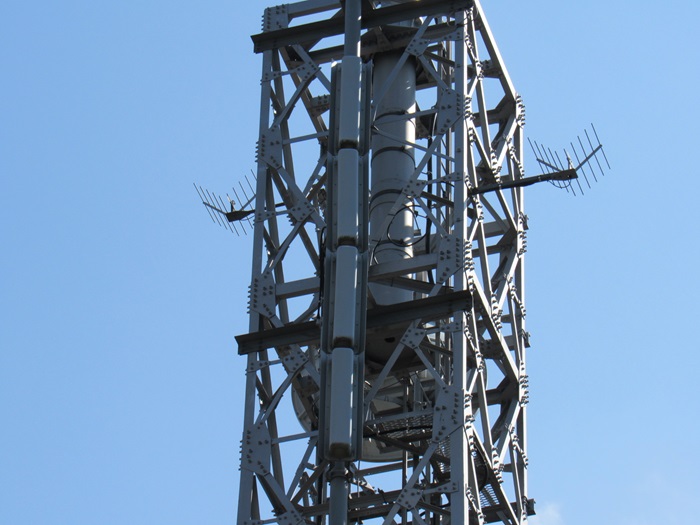

鉄塔上部の自局モニターアンテナ×2

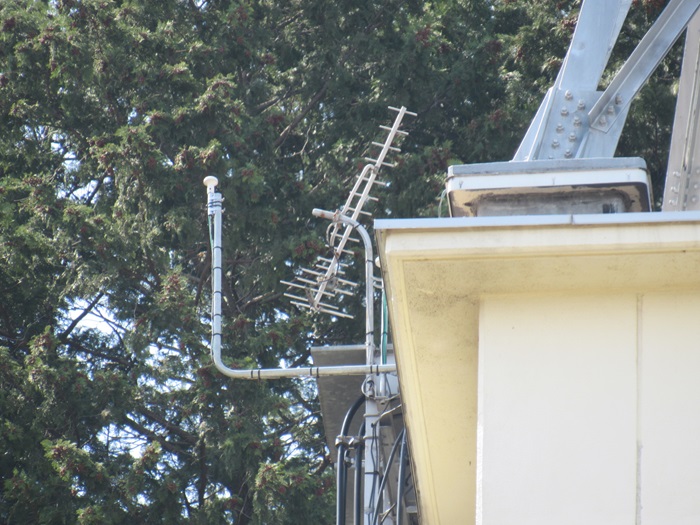

ケーブルラックに設置された自局モニターアンテナ。

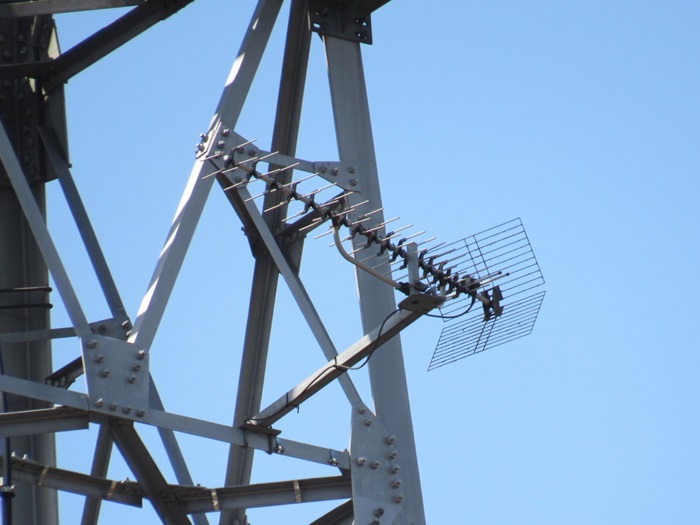

鉄塔に設置された秩父受けの他局モニターアンテナ。

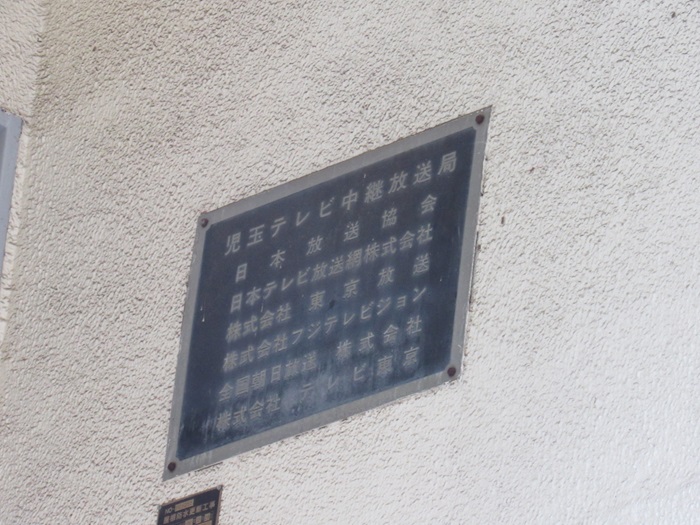

局舎の表札。

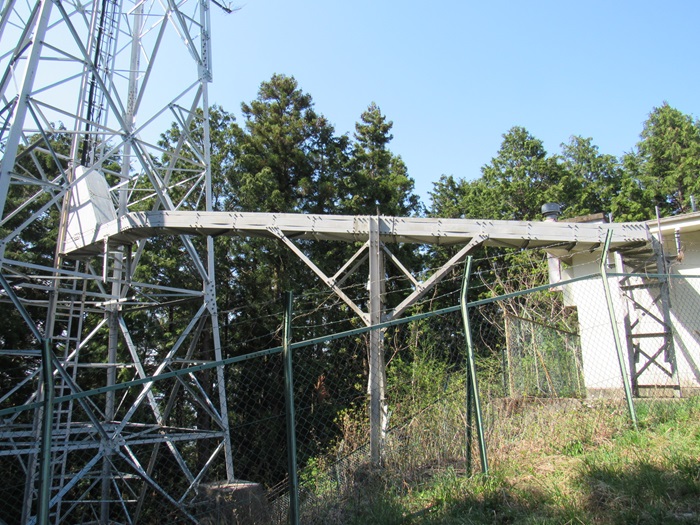

ケーブルラック

テレ玉

つづいて「テレ玉」を解説していきます。
所在地:埼玉県本庄市児玉町小平字岩谷2676(陣見山)

送信アンテナ

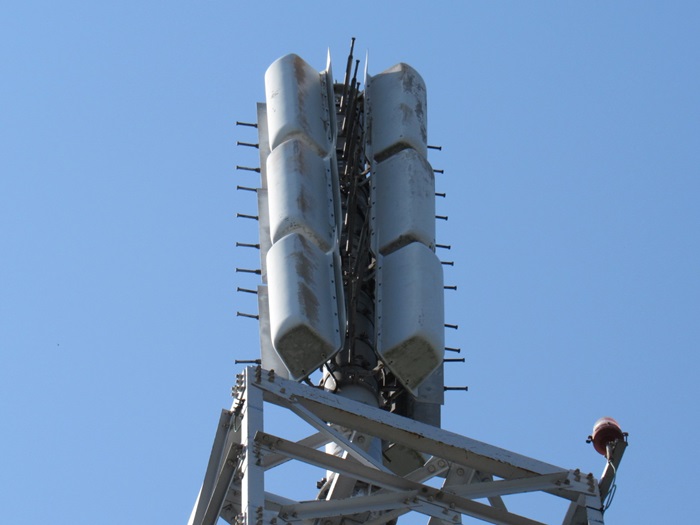

NHK・東京広域5局共用の送信アンテナです。

・4LR双ループ3段3面(テレ玉)

別の角度から撮影。

見上げショット。

受信アンテナ

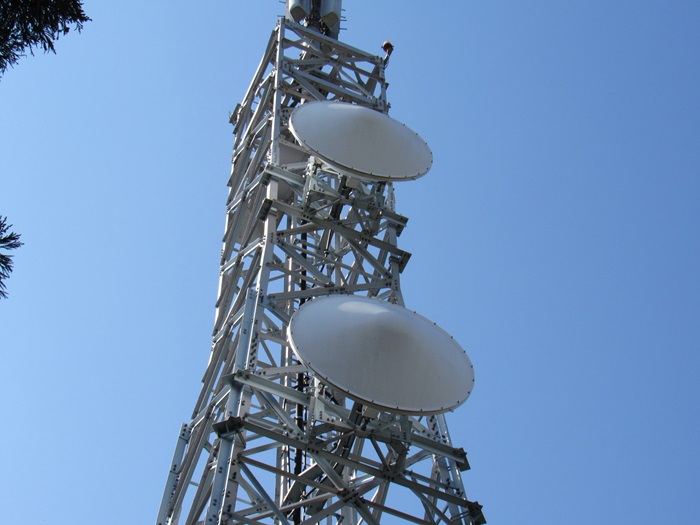

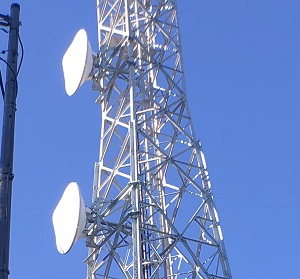

演奏所からのSTL受信アンテナです。

・SHFプレートパラボラ×2(テレ玉演奏所からのSTL受信)

少し違う角度から撮影。

見上げショット。

局舎

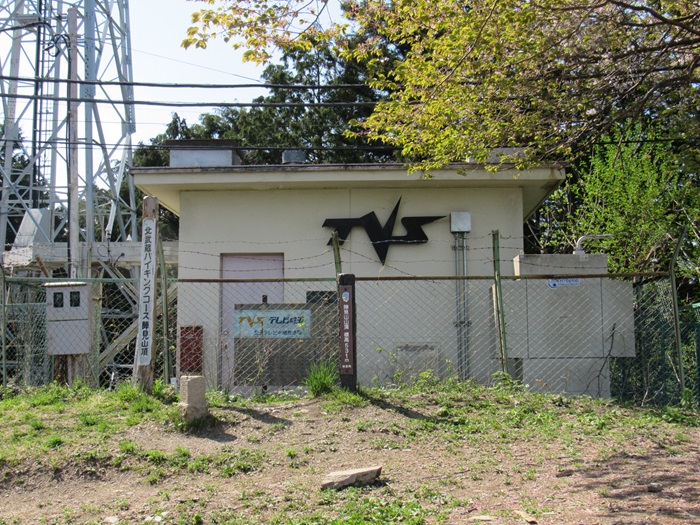

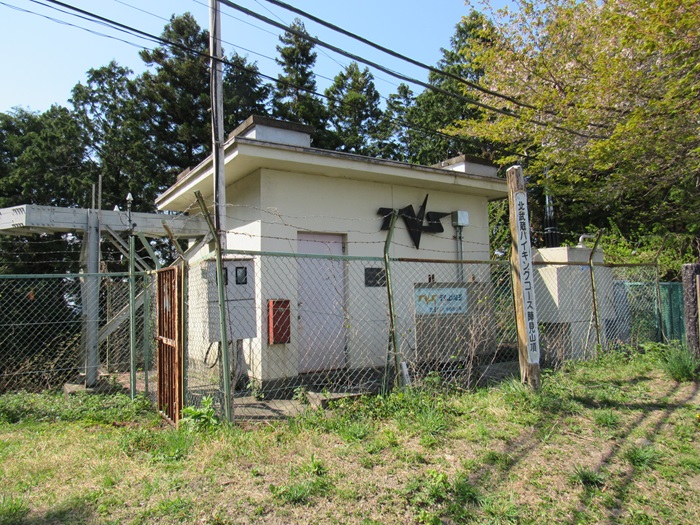

アナログ時代から継続利用の局舎です。

表札です。

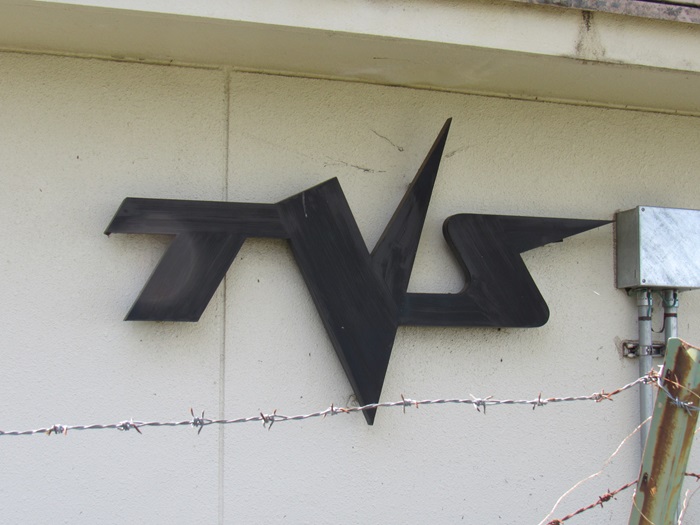

壁面に設置された「TVS」

少し違う角度から撮影。

局舎側面とケーブルラック。

その他

施設のあらましです。

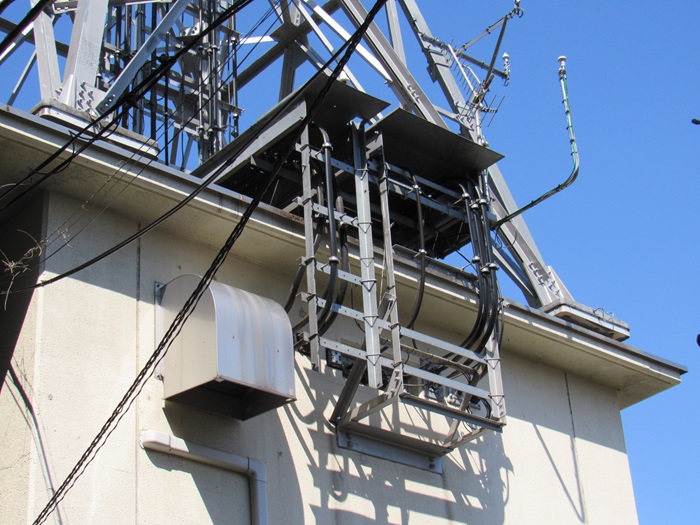

ケーブルラックです。

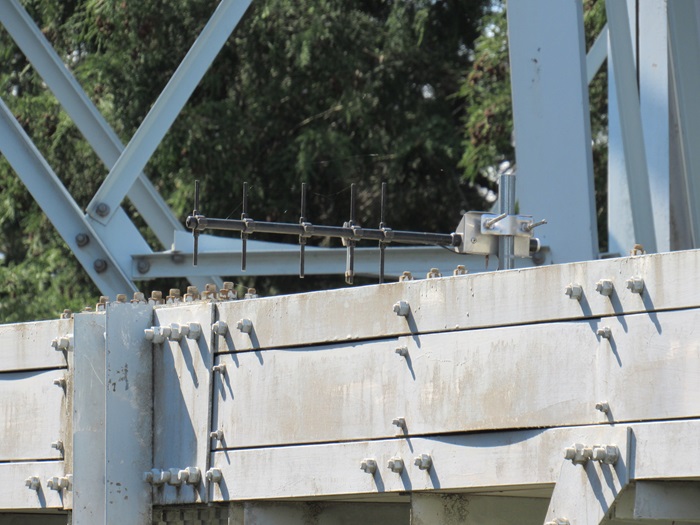

ケーブルラックの途中についていた監視・通報用のアンテナです。

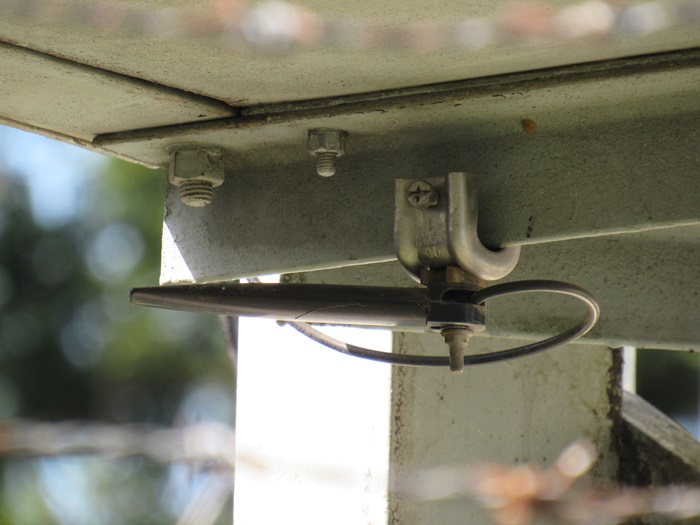

ケーブルラック下についていた監視・通報用のアンテナです。

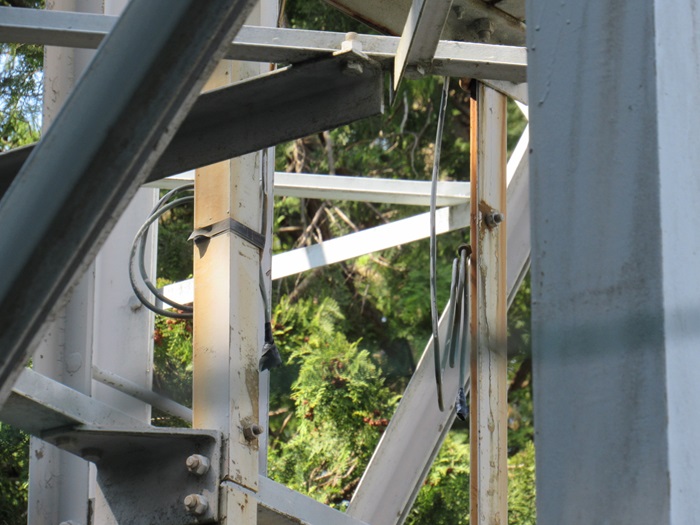

鉄塔に残置された切断されたケーブル。

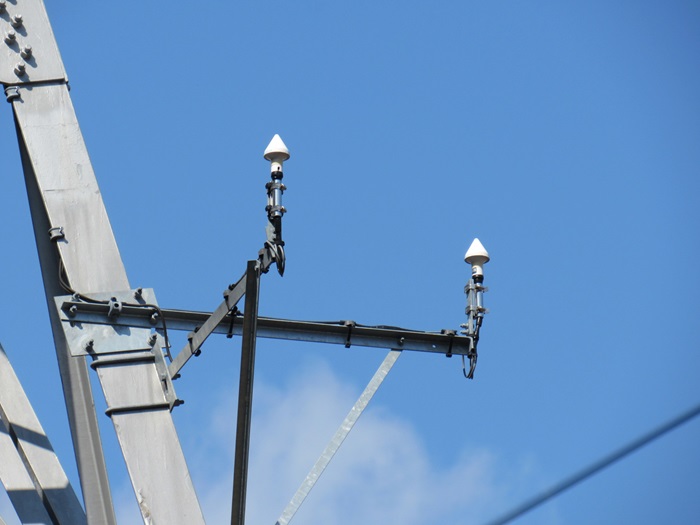

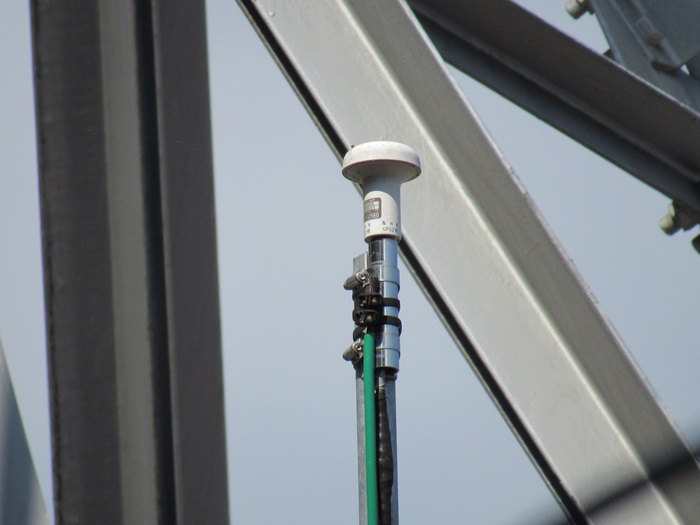

GPSアンテナが更新されて、よく見かけるものに変更されました。

GPSアンテナの一個を拡大しました。

もう片方を拡大。

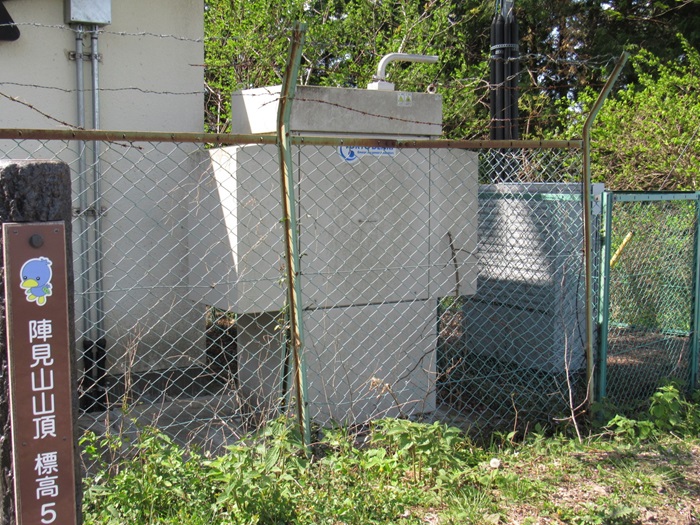

局舎前の発電機。

景色

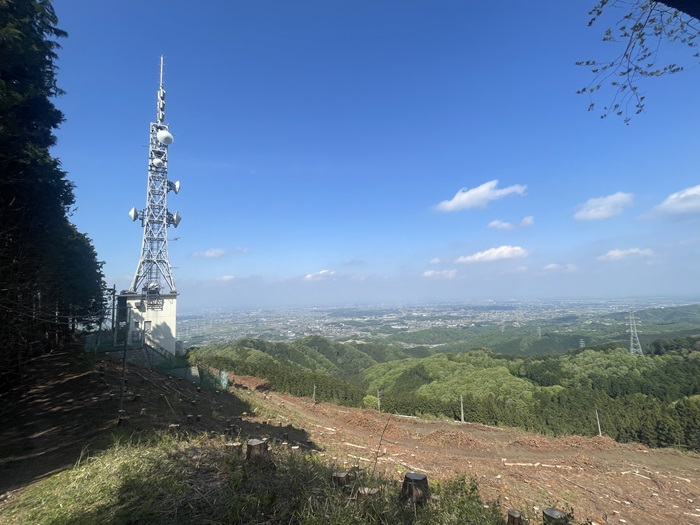

送信所付近の林道からの眺めです。
樹木が伐採されて見晴らしが良くなっています。

看板の横からの景色です。

その看板です。「とだ・みさと交流の森」という場所のようです。

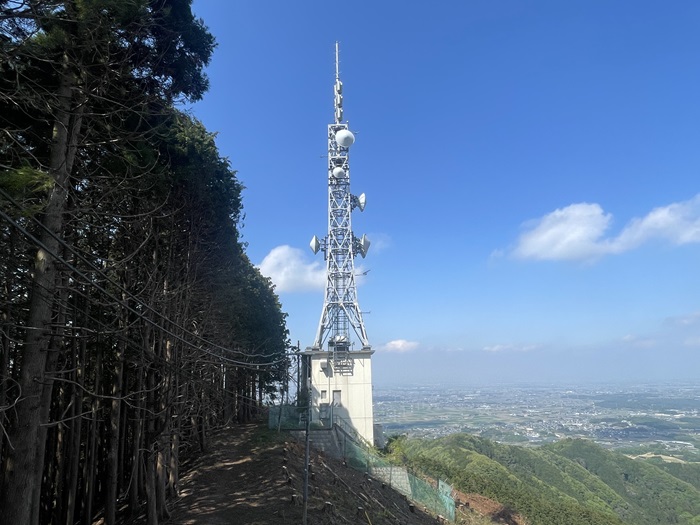

テレ玉送信所横からの眺めです。左側には「NHK・東京広域5社」の送信所が見えます。

テレ玉送信所横からの眺めです。東側の景色です。

そのテレ玉の送信所前がちょうど山頂のようです。

そして三角点があります。

道のり

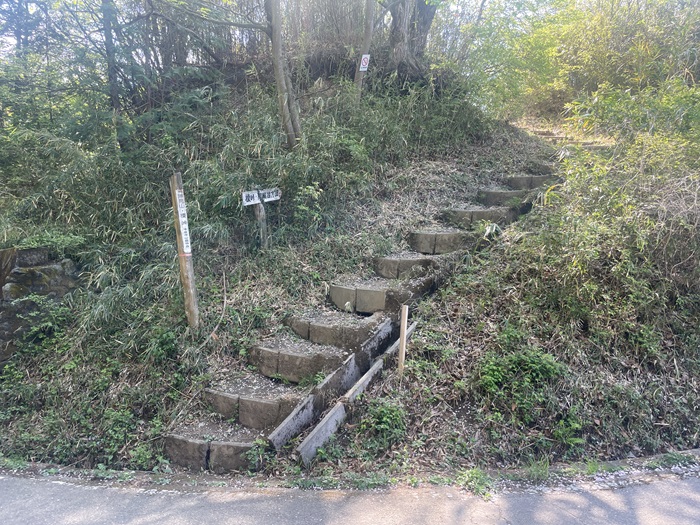

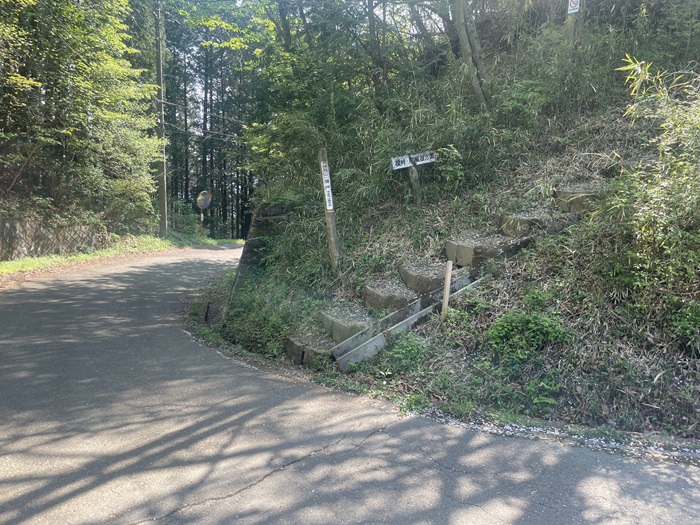

林道を長瀞方面に進むとこんな階段があります。
ここが登局路です。

こんな感じの階段です。

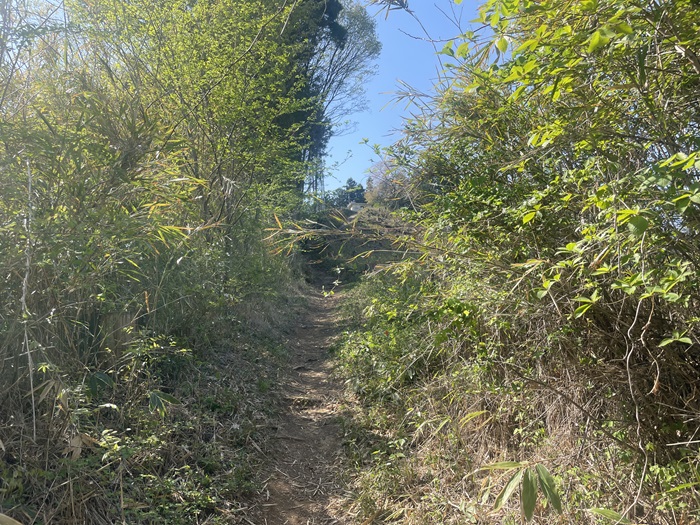

少し急な坂道を登るとテレ玉送信所前までつきます。

遠望撮影

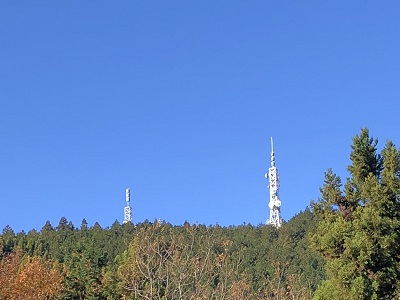

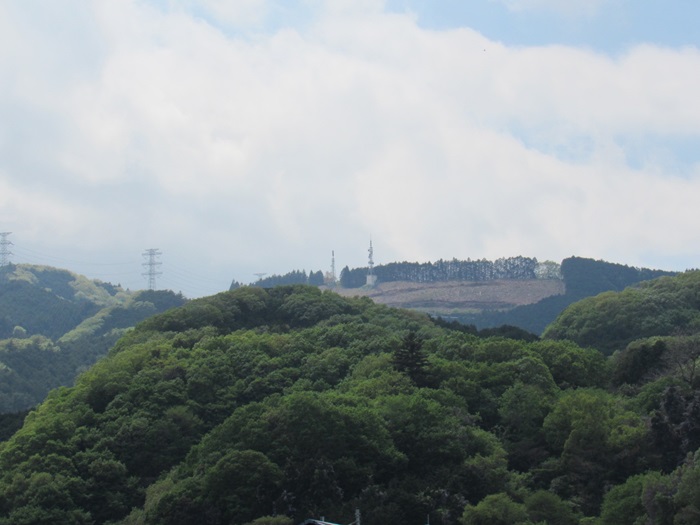

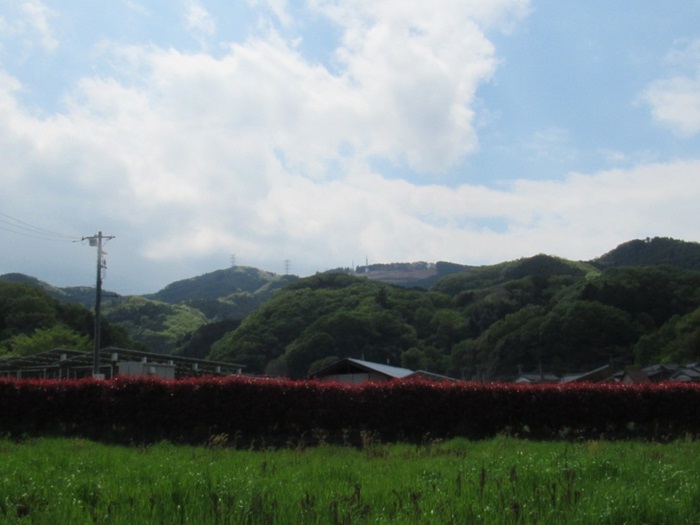

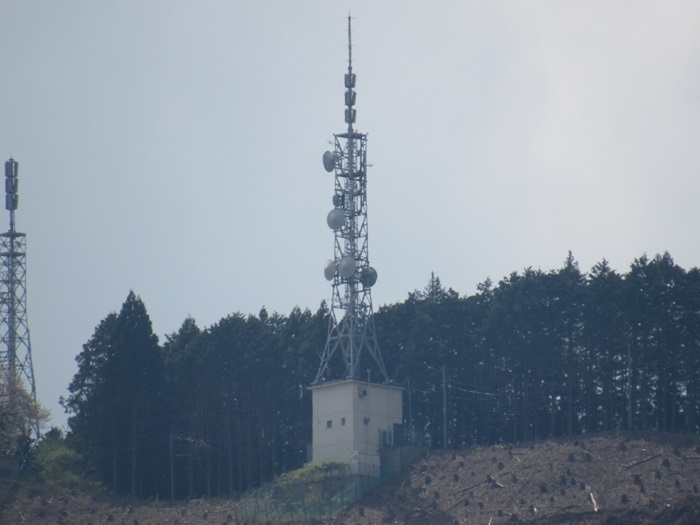

送信所の東側、埼玉県道349号(広木折原線)から撮影した遠望画像です。

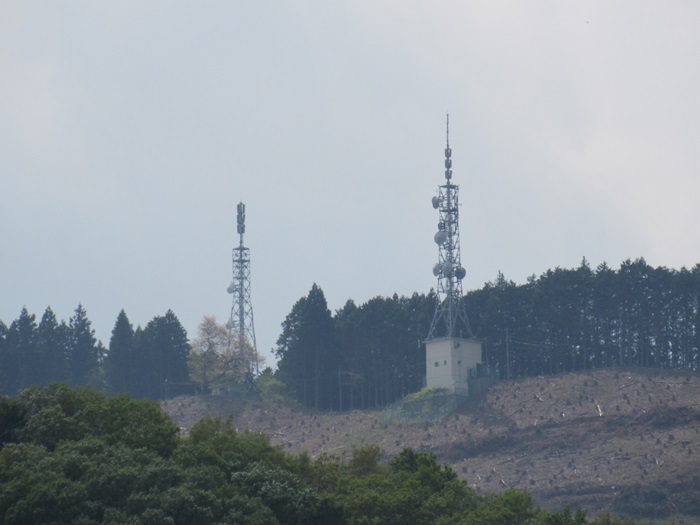

少し拡大しました。

樹木が伐採されて局舎までハッキリと見ることができます。

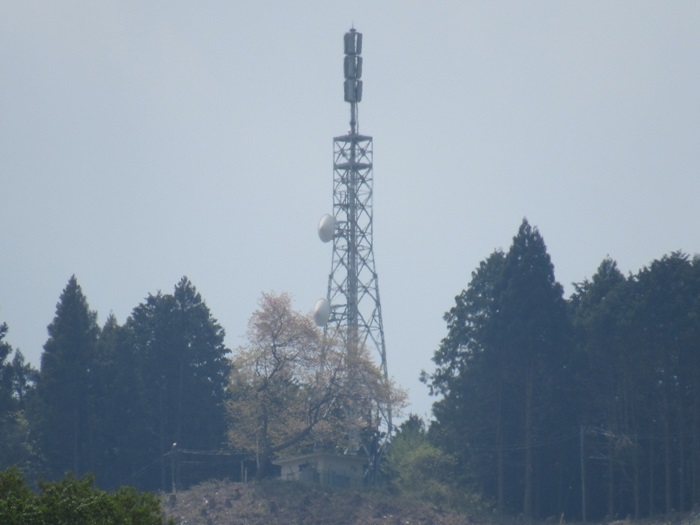

テレ玉・送信所。

NHK・東京広域5社の送信所。

2020年03月06日訪問分

2020年03月06日に訪問した際の画像です。
サイト開設当初の編集手法のため、情報に過不足があります。

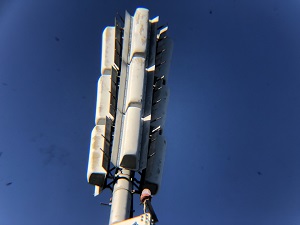

送信アンテナ(テレ玉)

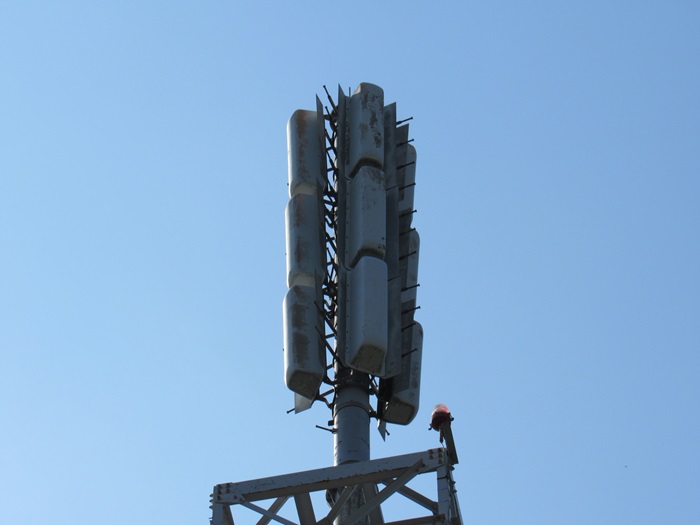

双ループ3段3面で送信しているようです。

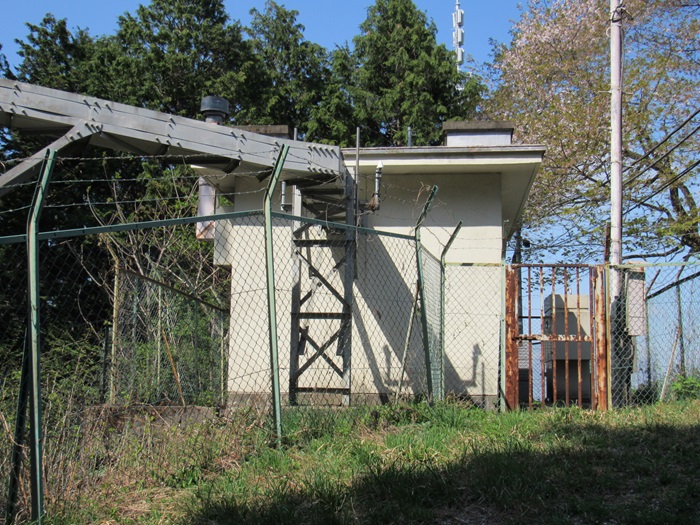

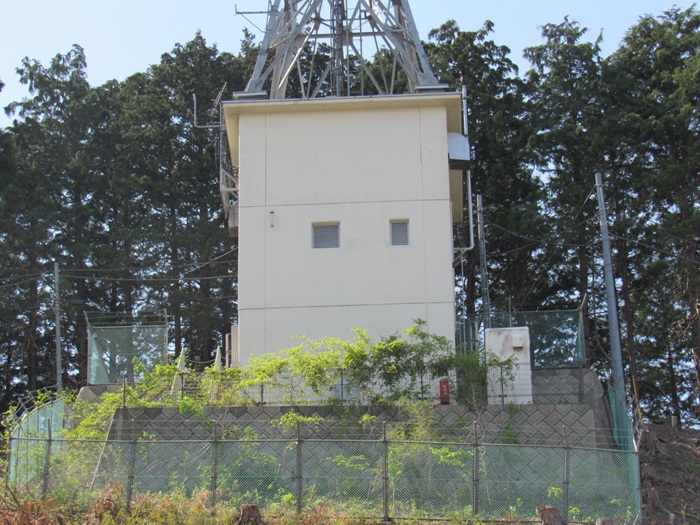

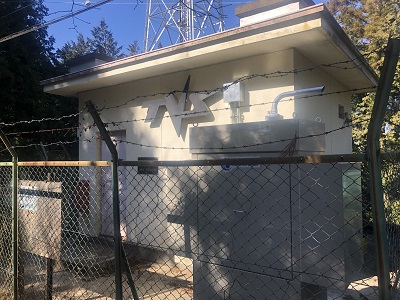

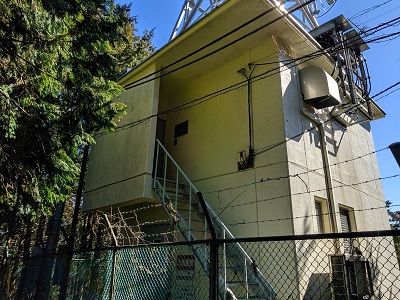

局舎(テレ玉)

コンクリート製の局舎でした。

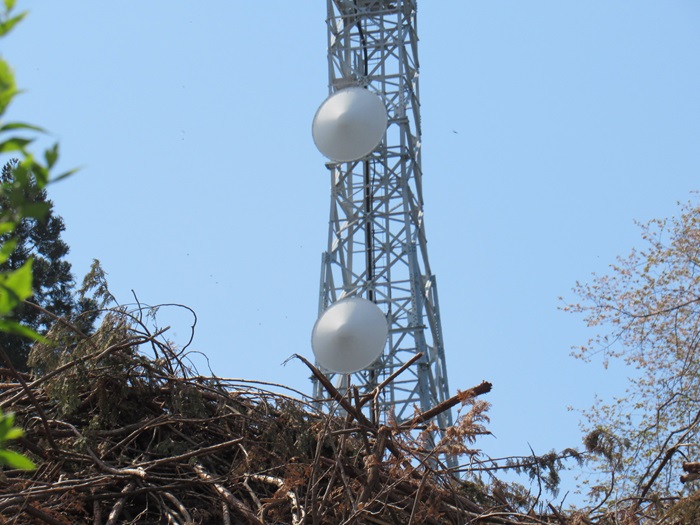

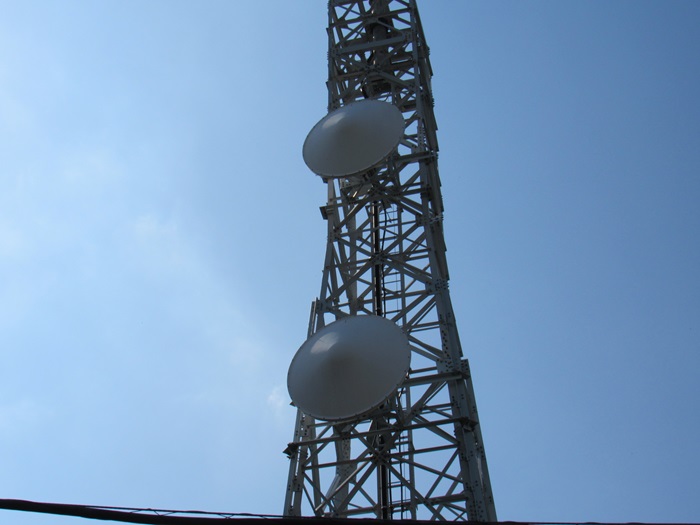

受信アンテナ(テレ玉)

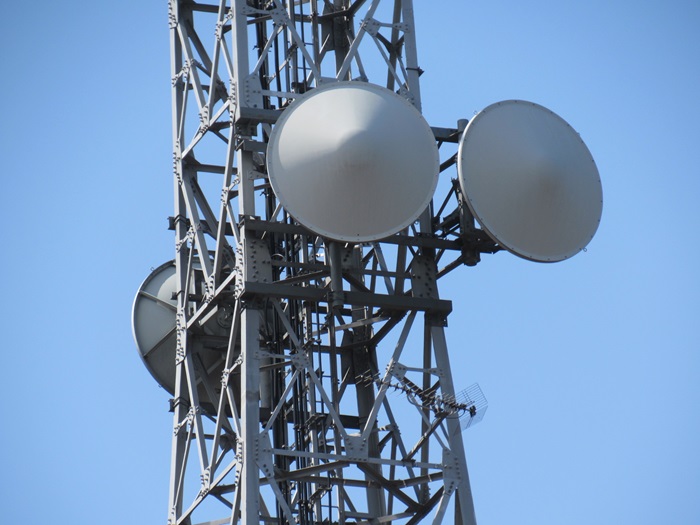

プレートパラボラで浦和よりSTL回線のようです。

その他

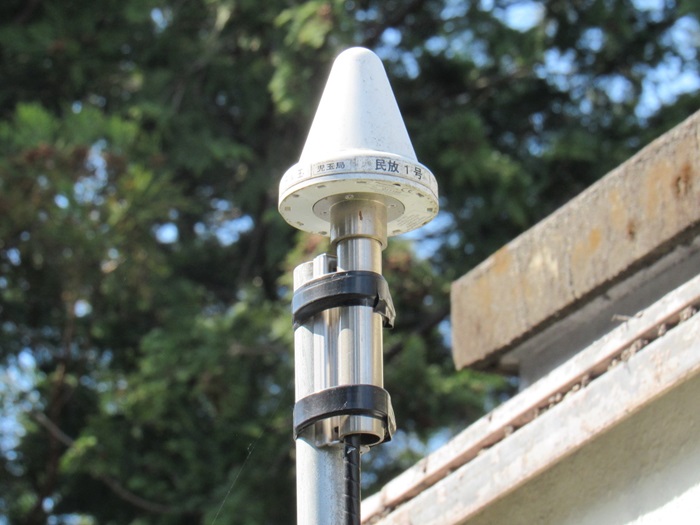

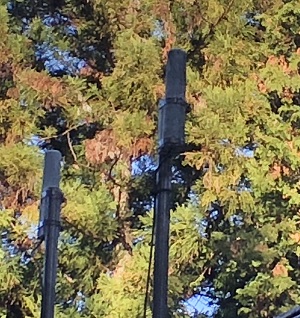

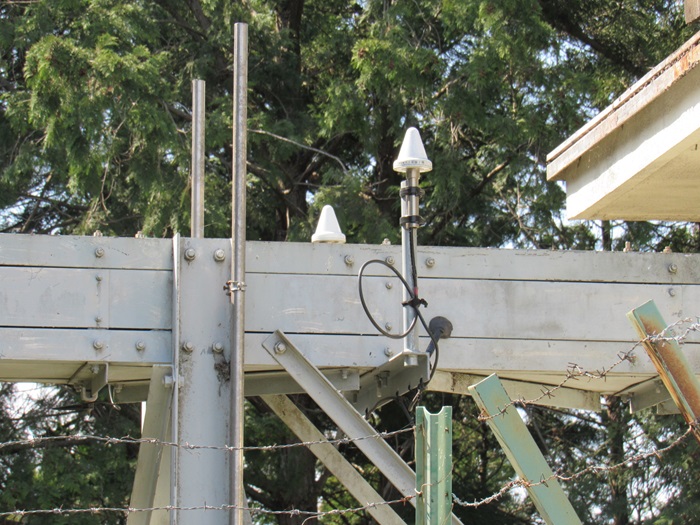

かなり古そうなGPSアンテナがありました。

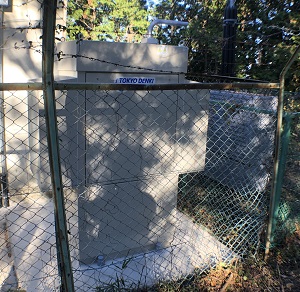

発電機のようです。

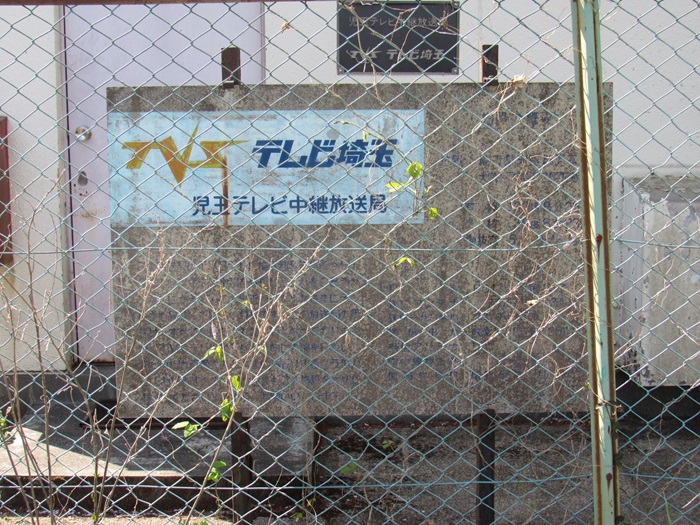

施設のあらましのようです。
劣化しすぎて看板が読めませんでした。

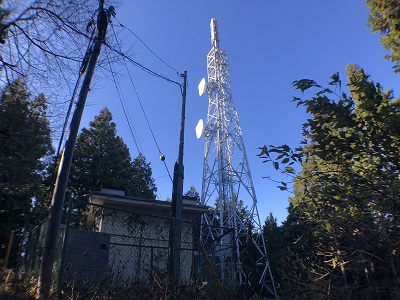

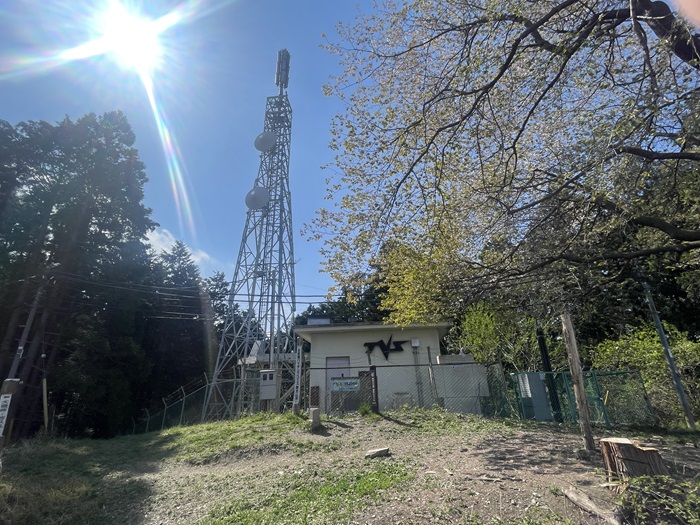

テレ玉の送信塔全体写真です

局舎・全体(東京民放5局・NHK)

東京民放とNHKの合同局舎です。

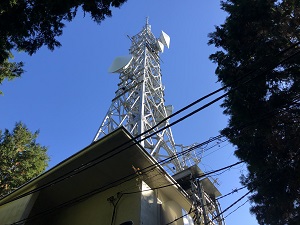

見上げショットです。

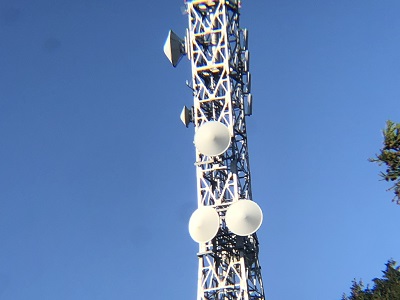

TTLアンテナを遠方撮影。

※送信アンテナは撮り忘れましたが、
TVSと同じ3段3面でした。

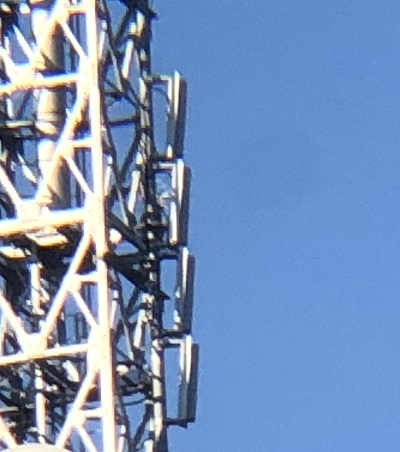

送信アンテナ・局舎(本庄局)

本庄中継局の送信アンテナです。
4L4段構成のようです。

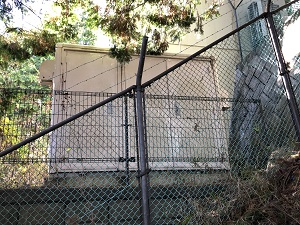

本庄中継局の局舎のようです。
