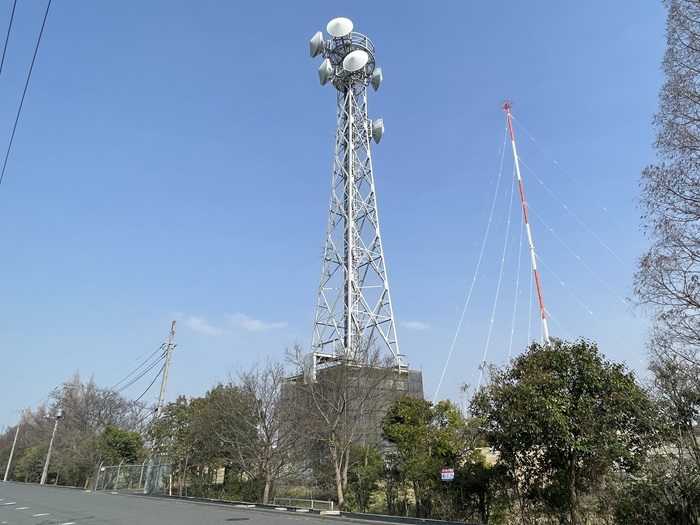

菖蒲久喜TTL中継所(埼玉県・久喜市)
「埼玉県久喜市菖蒲町三箇(Dプロジェクト久喜Ⅱ東方)」にあるNHK・東京広域5局共用のデジタルTTL固定局です。
この無線中継所は、東京スカイツリーから送られてきたテレビTTL回線を、加波山(水戸)・桐生・足利・小川・児玉方面へ中継する重要施設です。
■最終訪問日:2025年03月27日
■初回訪問日:2020年07月21日
2025年03月27日訪問分
2025年03月27日に訪問した際の画像です。
久しぶりの訪問です。

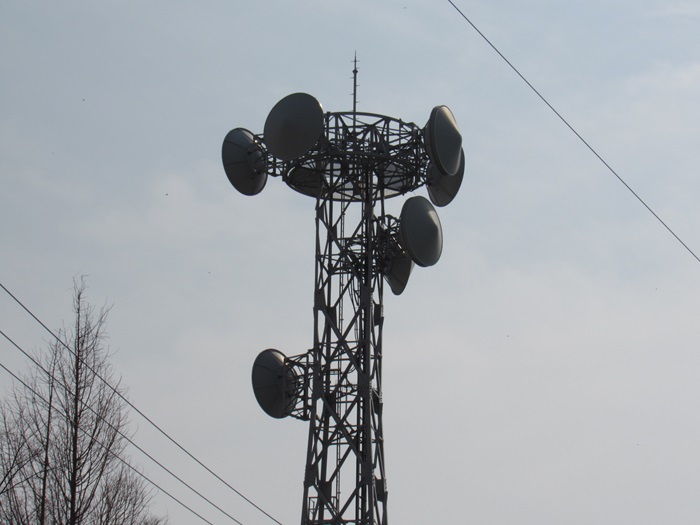

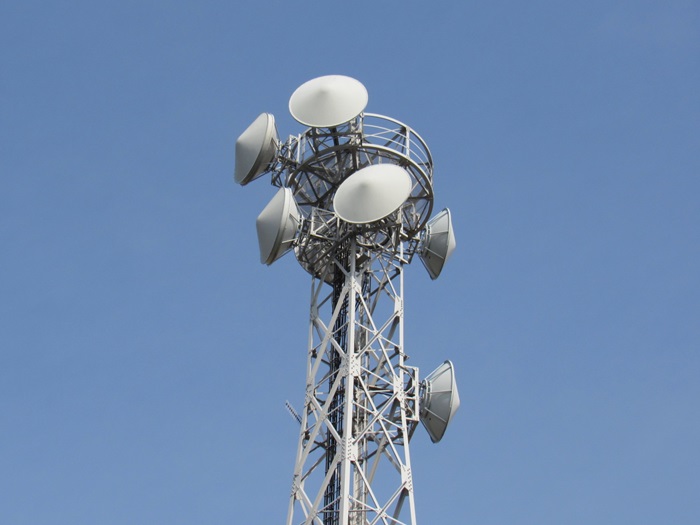

TTLアンテナ
鉄塔に設置されたTTL関係のアンテナです。
・上段:左やや手前向け(桐生送りTTL:NHK-Eテレ・東京広域5局)
・上段:中央手前向け(小川送りTTL:東京広域5局)
・上段:奥向け(加波山送りTTL:NHK-Eテレ・東京広域5局)
・中段:左やや手前向け(足利送りTTL:東京広域5局)
・中段:中央手前向け(児玉送りTTL:NHK総合・Eテレ)
・右向け×2:スカイツリからTTL受け(NHK総合・Eテレ・東京民放5社)
少し違う角度から。
・左向け×2:スカイツリからTTL受け(NHK総合・Eテレ・東京民放5社)
・上段:右やや手前向け(桐生送りTTL:NHK-Eテレ・東京広域5局)
・上段:右奥向け(小川送りTTL:東京広域5局)
・上段:手前やや左向け(加波山送りTTL:NHK-Eテレ・東京広域5局)
・中段:左やや奥向け(足利送りTTL:東京広域5局)
・中段:右やや手前向け(児玉送りTTL:NHK総合・Eテレ)

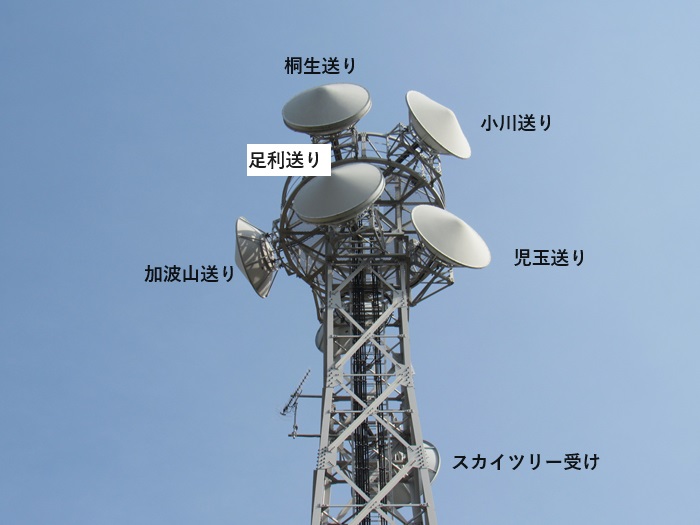

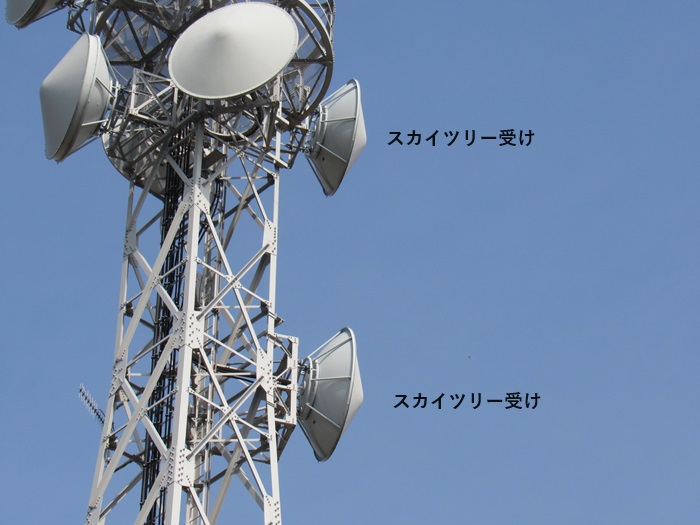

スカイツリーからのTTL受けアンテナ×2

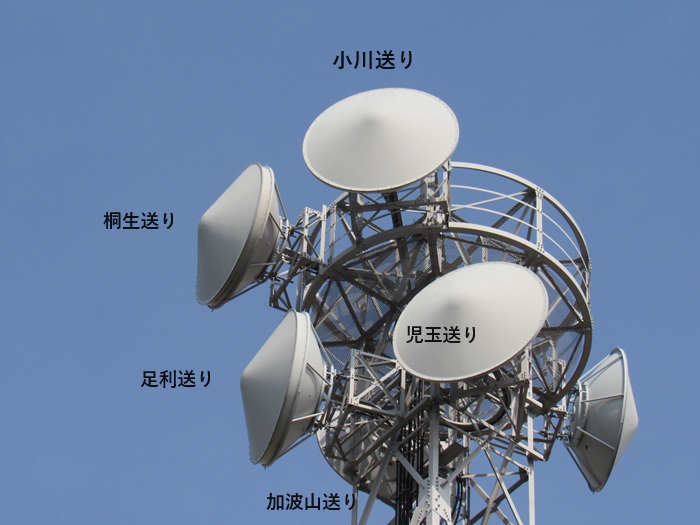

各中継局向けのプレートパラボラ類です。
・上段:左やや手前向け(桐生送りTTL:NHK-Eテレ・東京広域5局)
・上段:中央手前向け(小川送りTTL:東京広域5局)
・上段:奥向け(加波山送りTTL:NHK-Eテレ・東京広域5局)
・中段:左やや手前向け(足利送りTTL:東京広域5局)
・中段:中央手前向け(児玉送りTTL:NHK総合・Eテレ)
さらに別の角度から撮影。
局舎

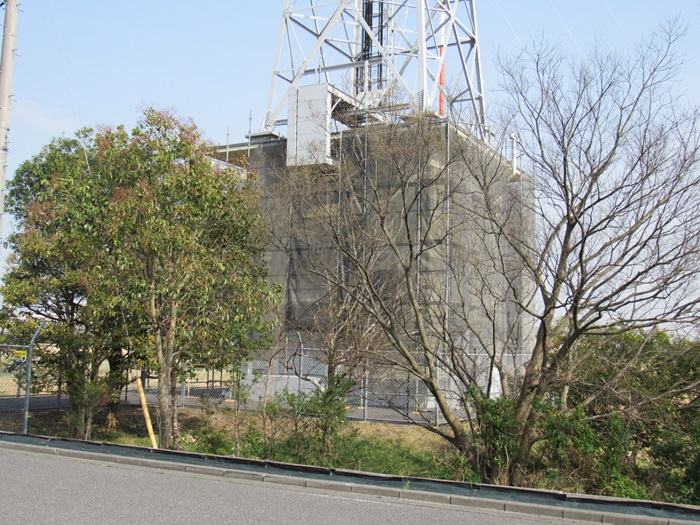

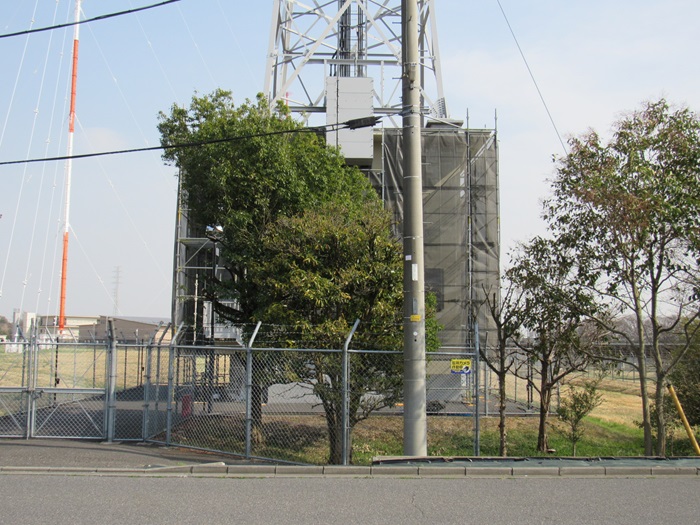

局舎です。塗装工事中のようです。
局舎を別の角度から。
その他

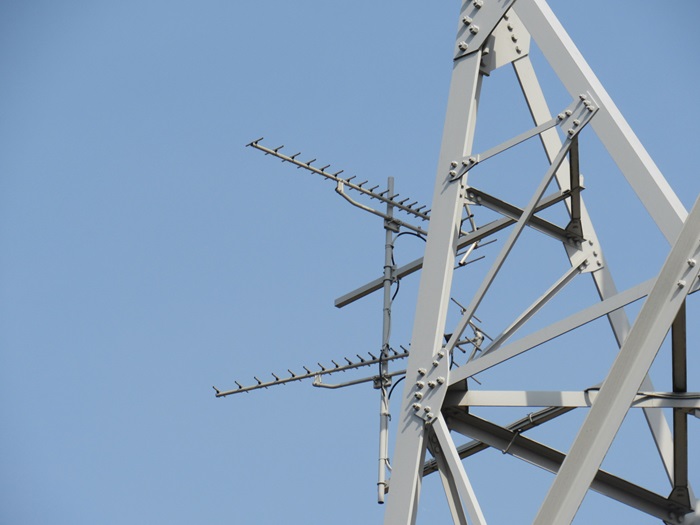

宇都宮・前橋方面を向いていると思われる八木アンテナです。

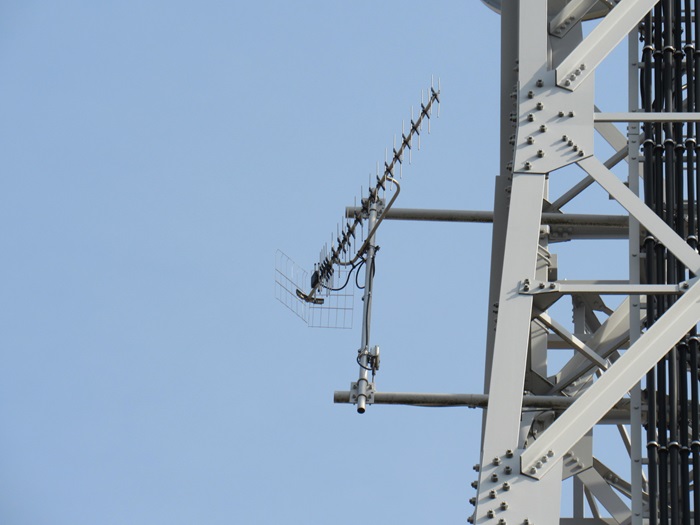

児玉方面を向いている八木アンテナです。

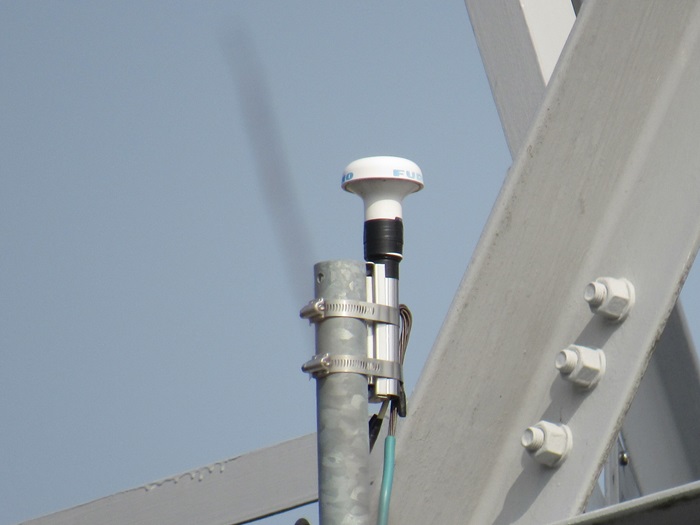

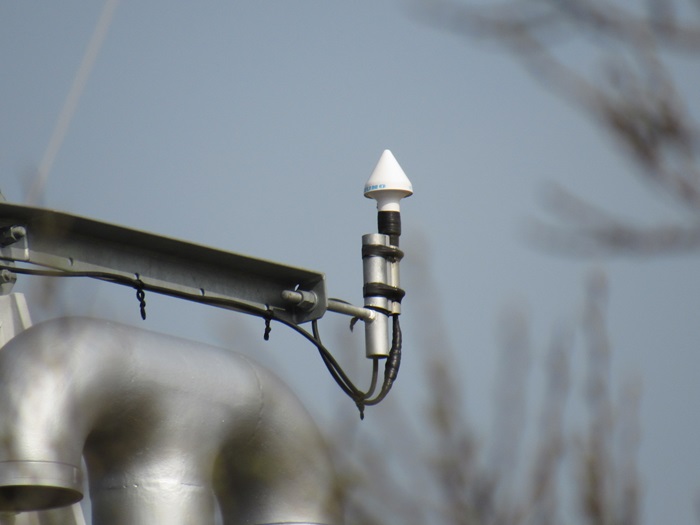

GPSアンテナです。
先ほどのGPSアンテナと形状の異なるGPSアンテナです。

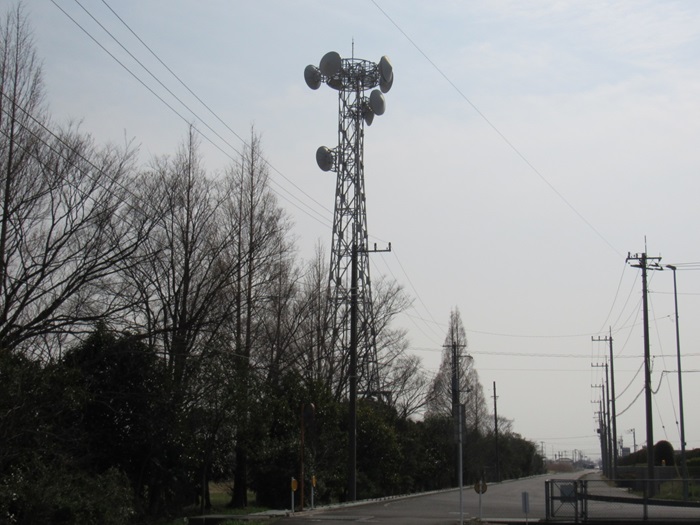

少し離れた場所から全体像を撮影。
逆光ですが別の角度から撮影。
2020年07月21日訪問分
2020年07月21日に訪問した際の画像です。
サイト開設当初の編集手法のため、情報の過不足があります。
局舎

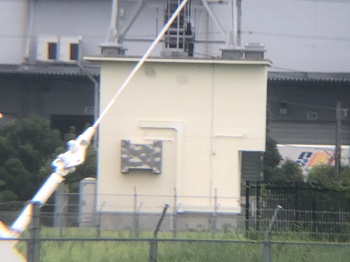

局舎です。

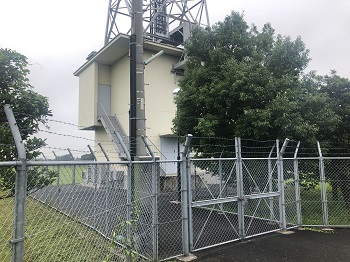

局舎を別の角度から。
