横瀬根古谷テレビ中継局(埼玉県・秩父郡横瀬町)

「埼玉県秩父郡横瀬町横瀬字二番(西武鉄道横瀬変電所上の山)」にあるテレビ中継局です。
よく見かけるミニサテ局ですが、出力が40mWと半端なのが珍しいポイントです。

■最終訪問日:2025年03月07日
■初回訪問日:2018年10月09日

2025年03月07日訪問分

2025年03月07日に訪問した際の画像です。
特に変化はなさそうですが再訪しました。

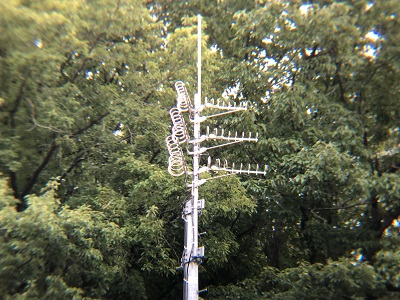

送信アンテナ

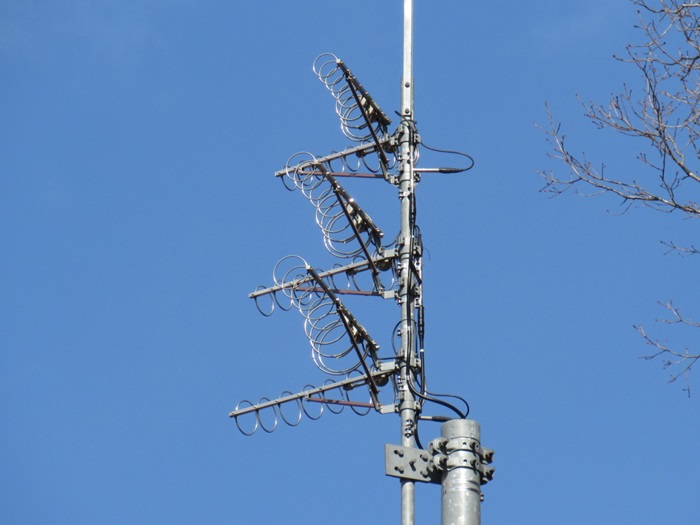

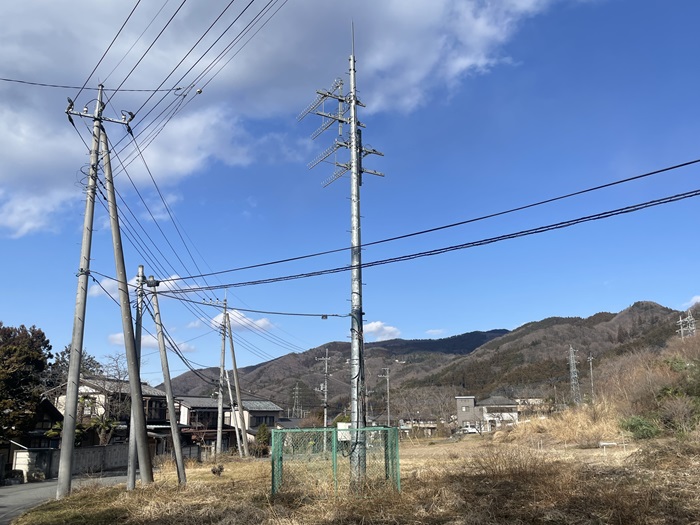

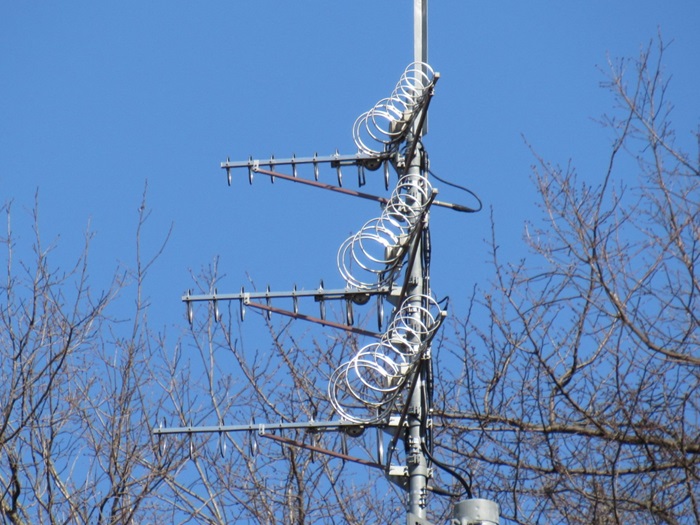

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ1段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ1段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ1段2面(NHK総合・Eテレ・テレ玉で共用)

別の角度から撮影。

さらに別の角度から撮影。

この角度からだと各段ごとにアンテナサイズが違うのがわかりやすいです。

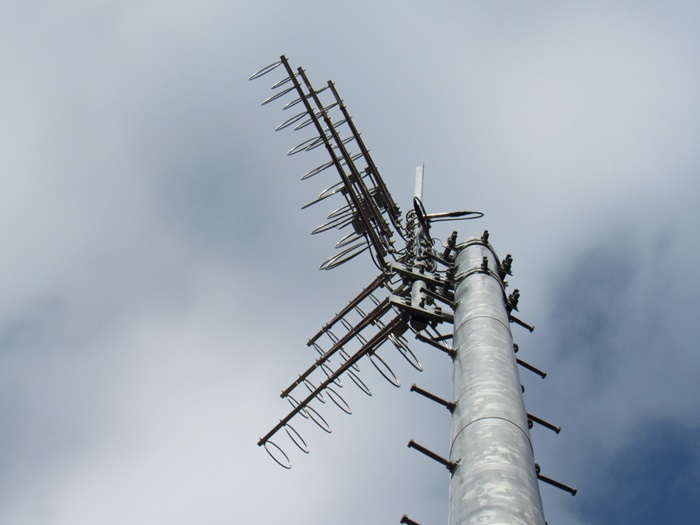

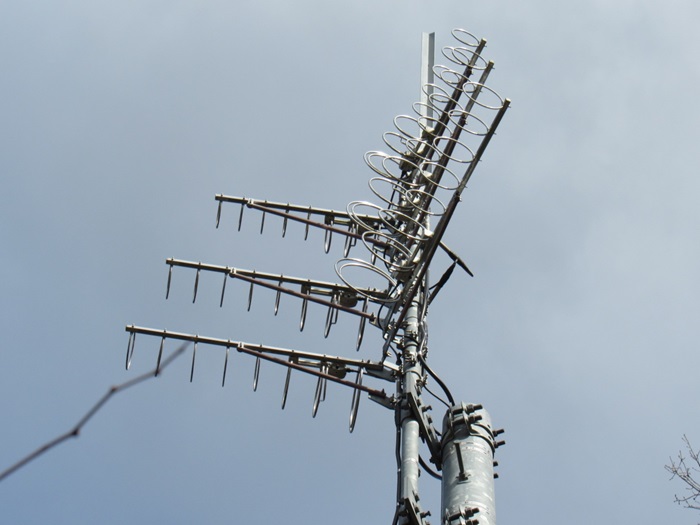

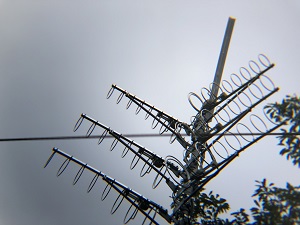

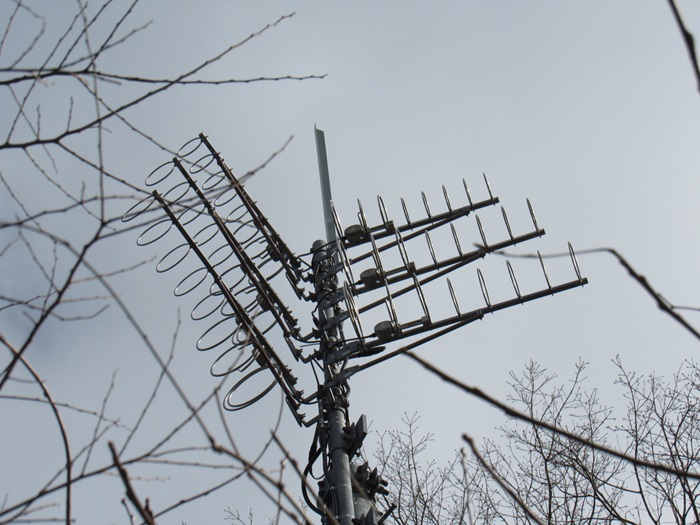

見上げショット。

さらに別の角度から見上げショット。

さらに別の角度から。

受信アンテナ

受信アンテナは送信点から南西方面、約400mほど離れた場所にあります。

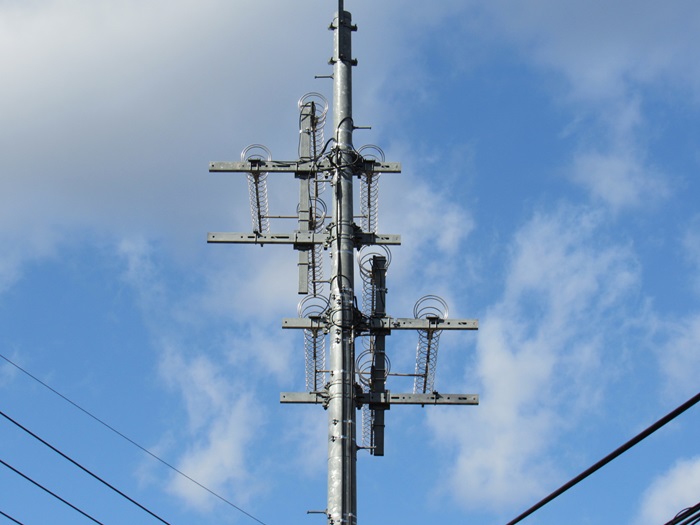

受信アンテナは2組あります。

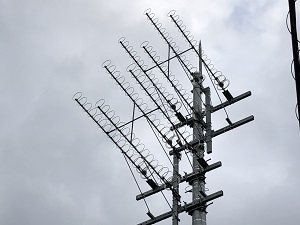

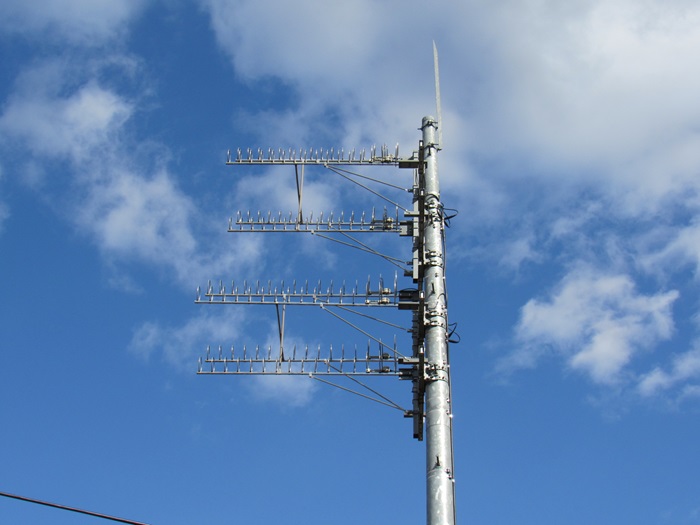

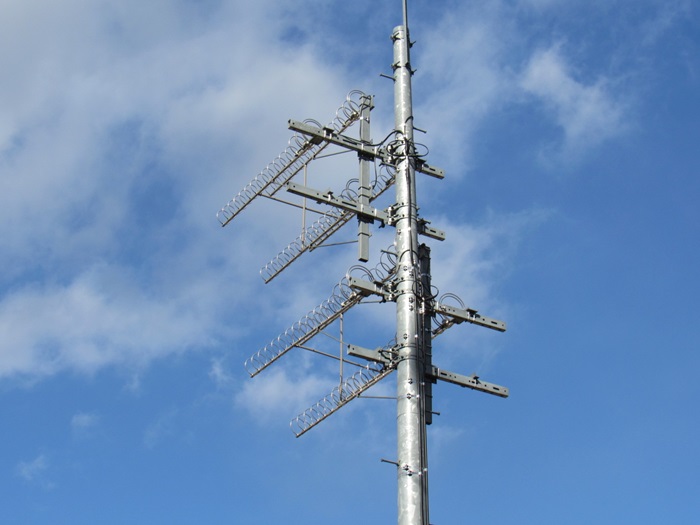

・上段:菱形配列16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:菱形配列16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)

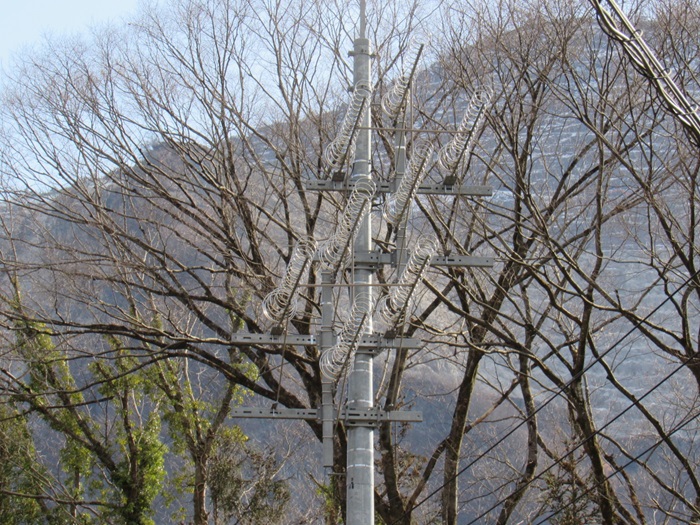

別の角度から。

さらに別の角度から撮影。

真横から撮影。

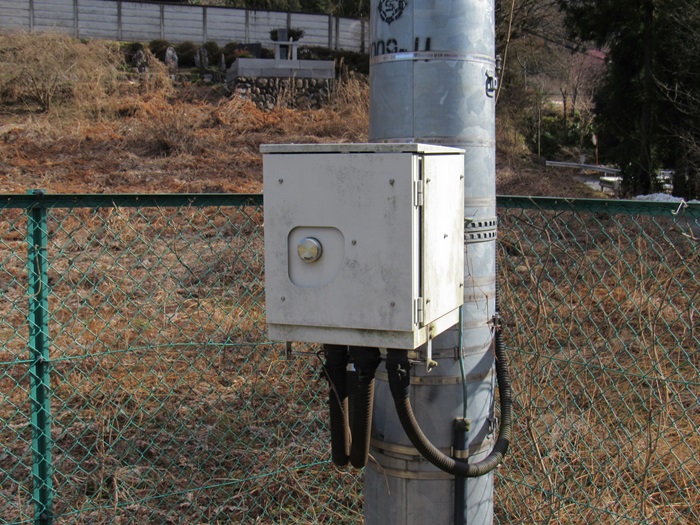

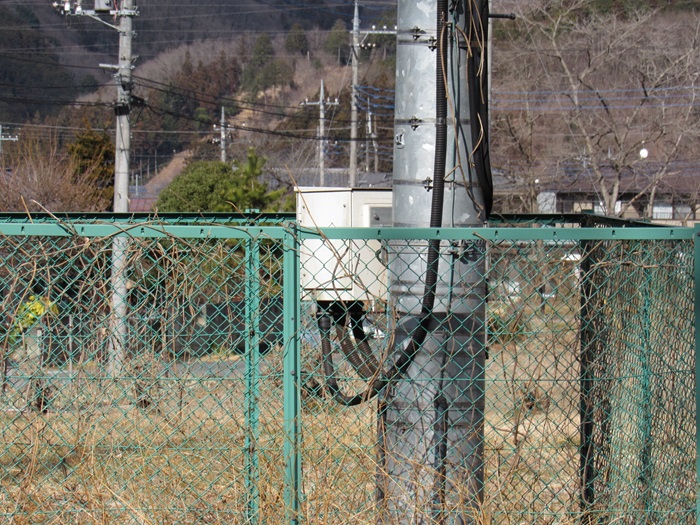

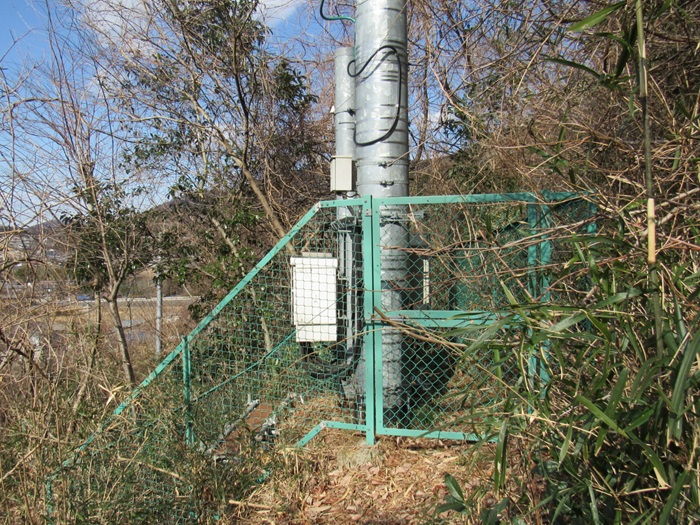

受信点にある屋外機器収容箱。

別の角度から撮影。

このような感じに道路沿いにあります。
西善寺の西側、ちょうど道路がカーブする部分にあります。

少し拡大。

受信点から送信所に向かうケーブル。

機器類

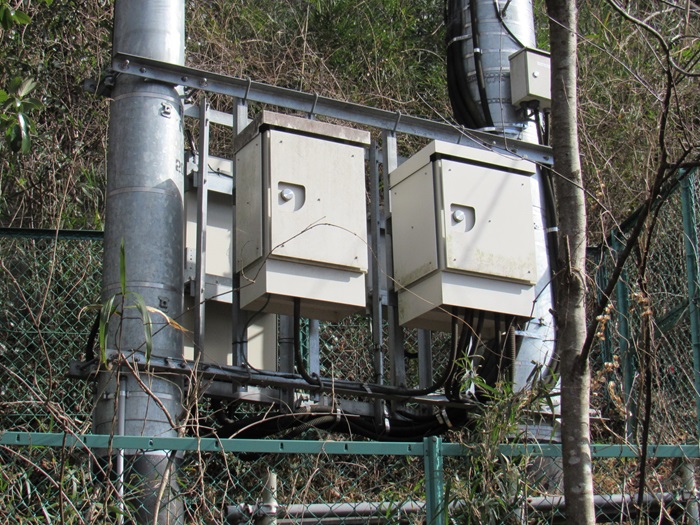

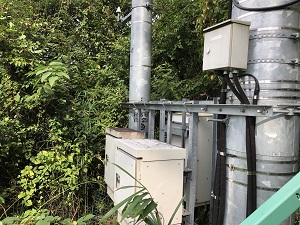

ミニサテ局でよく見かけるボックス型の機器類です。

少し違う角度から撮影。

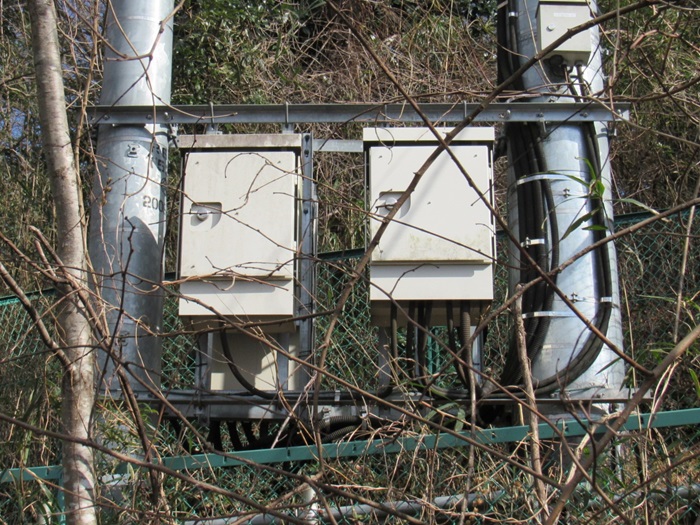

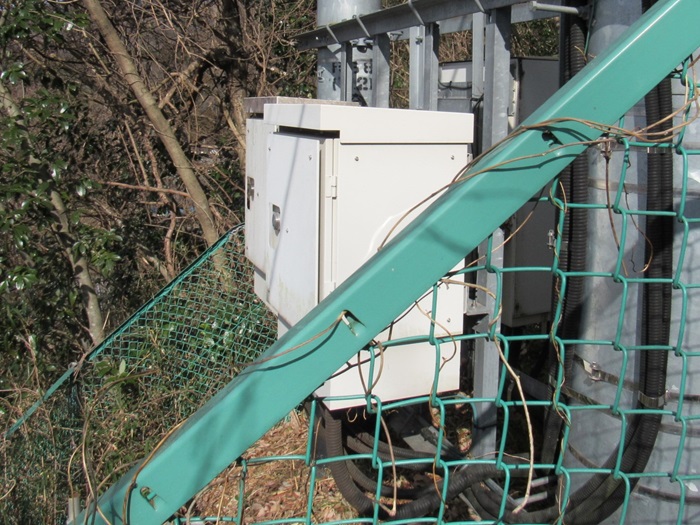

蓄電池と電源関係のボックスです。

送信機が入っているボックスです。

少し引いて撮影。

その他

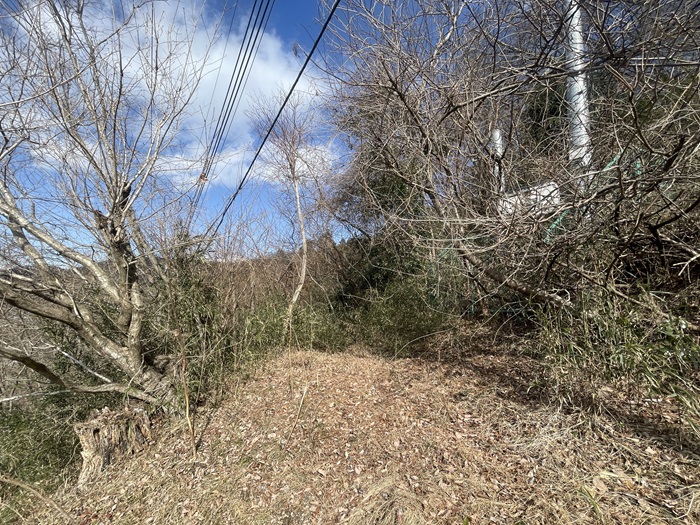

送信所脇に妙な空き地がありました。
アナログ送信所跡地?

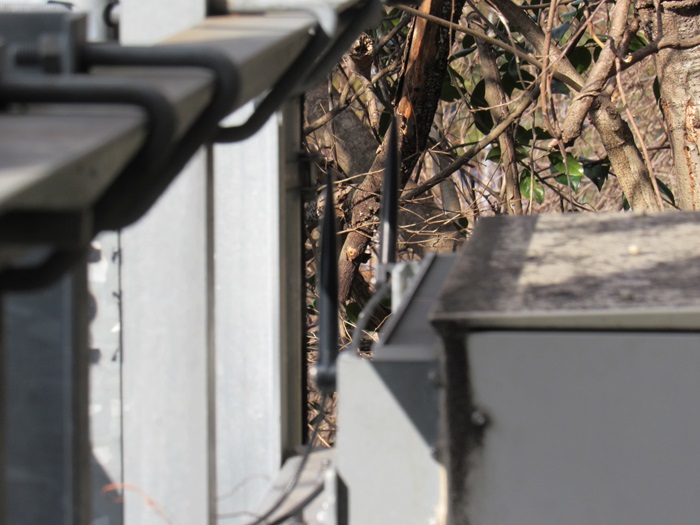

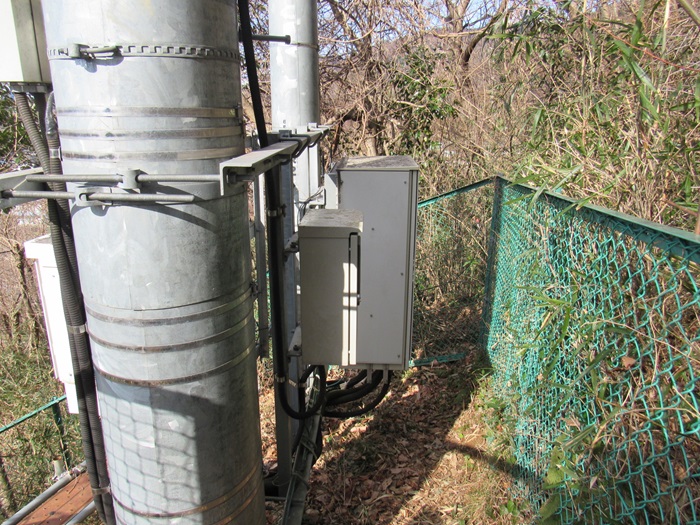

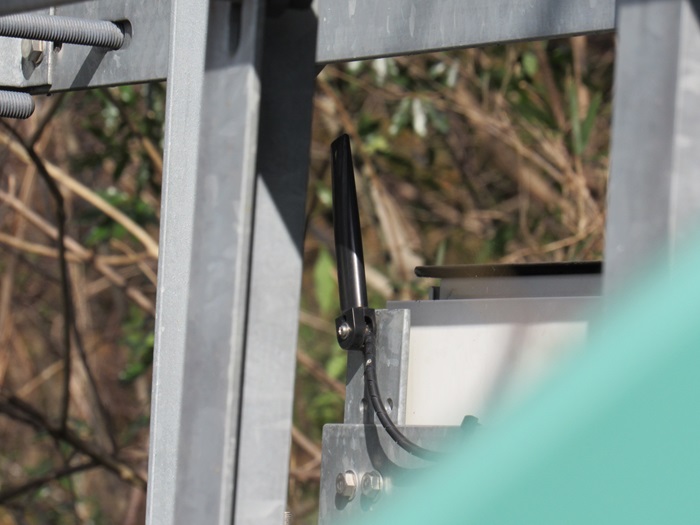

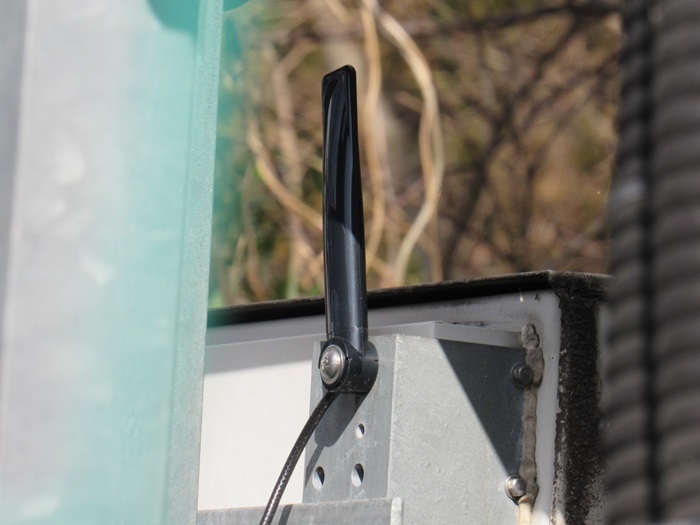

機器の監視・通報用アンテナです。2つあります。

そのアンテナを拡大しました。

もう一つのアンテナです。

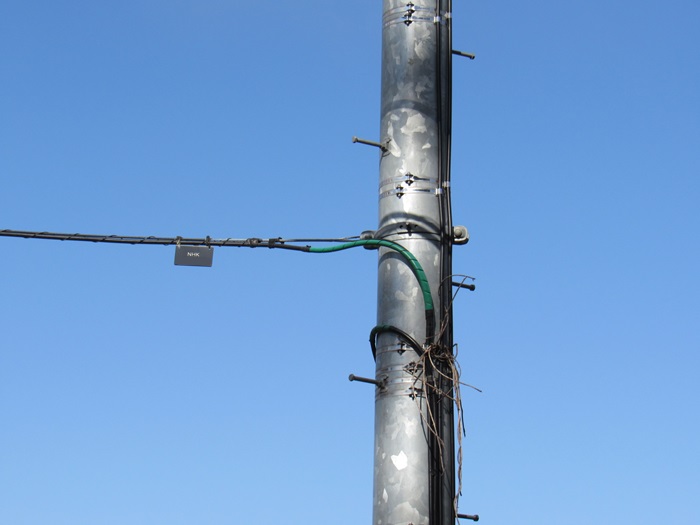

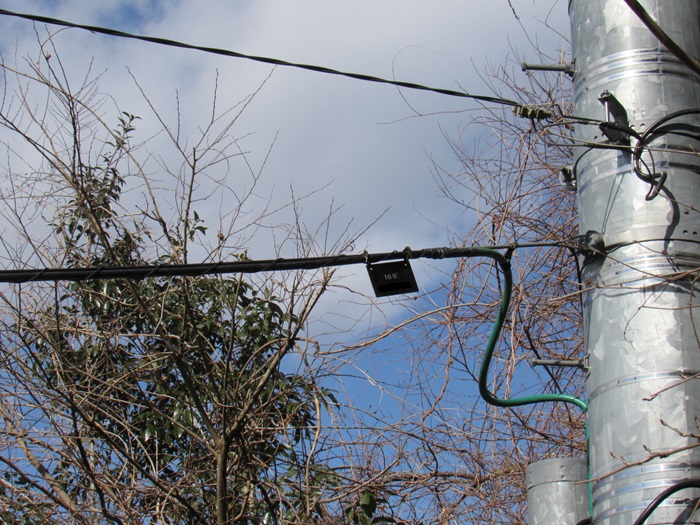

受信点から来たケーブル。

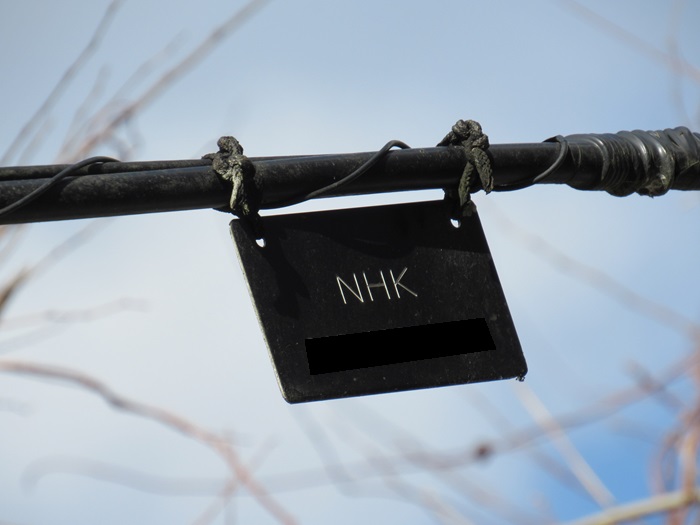

ケーブル札はNHKでした。

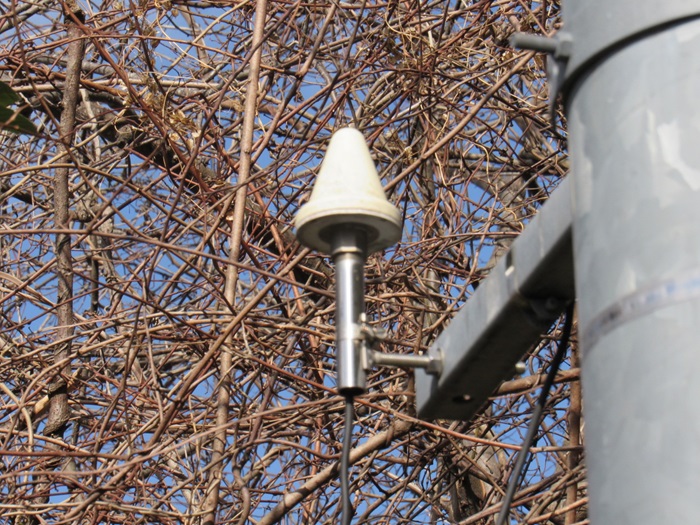

GPSアンテナは1つでした。

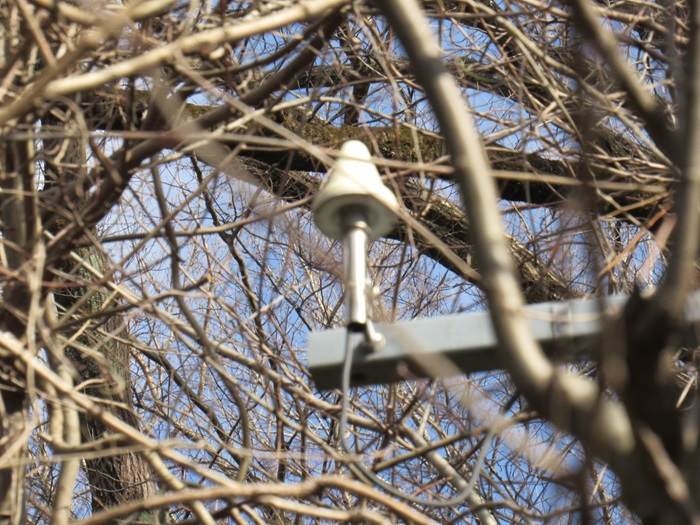

別の角度から撮影。

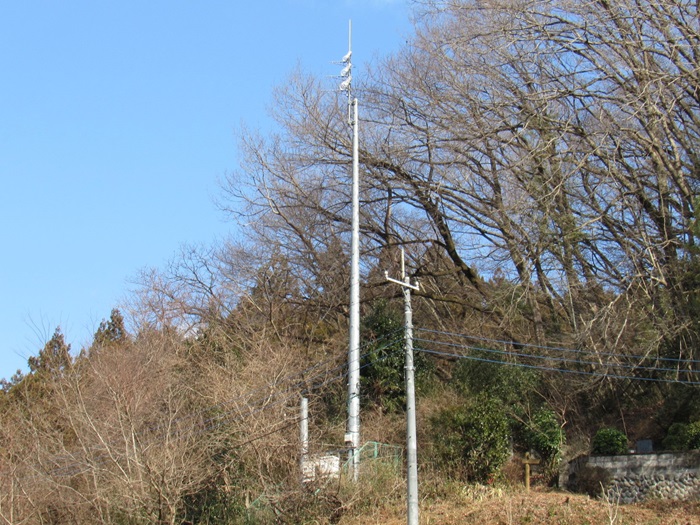

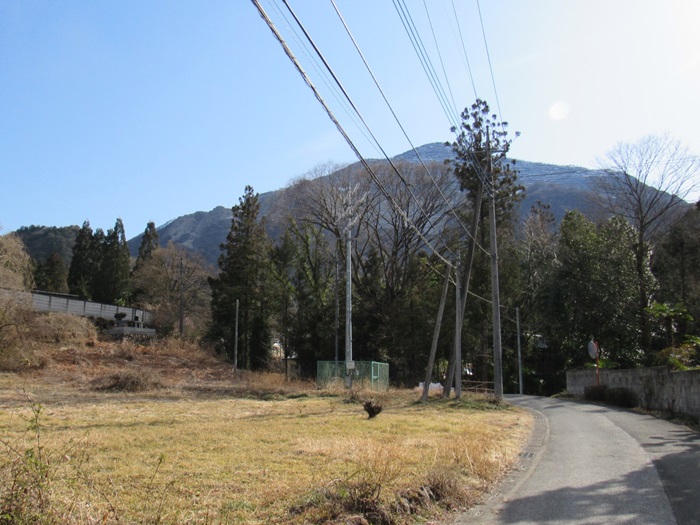

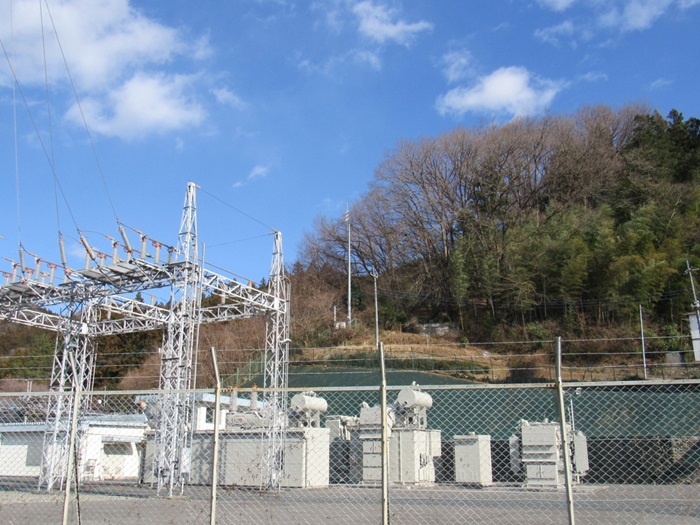

道路沿いから見える送信所の様子。

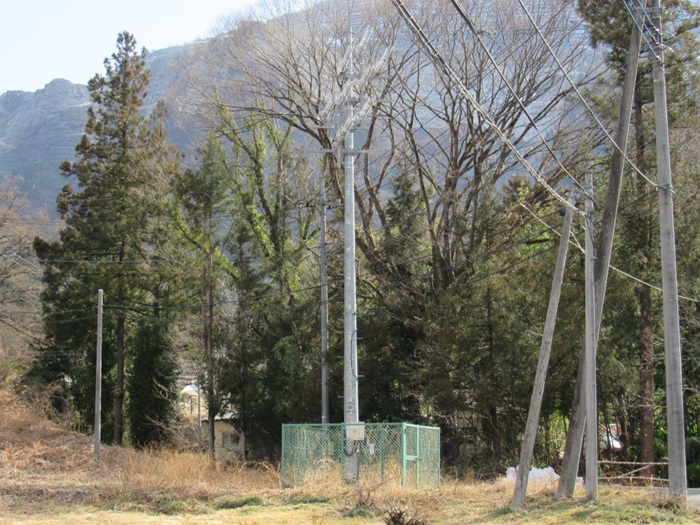

さらに別の位置から見えた送信所の様子。

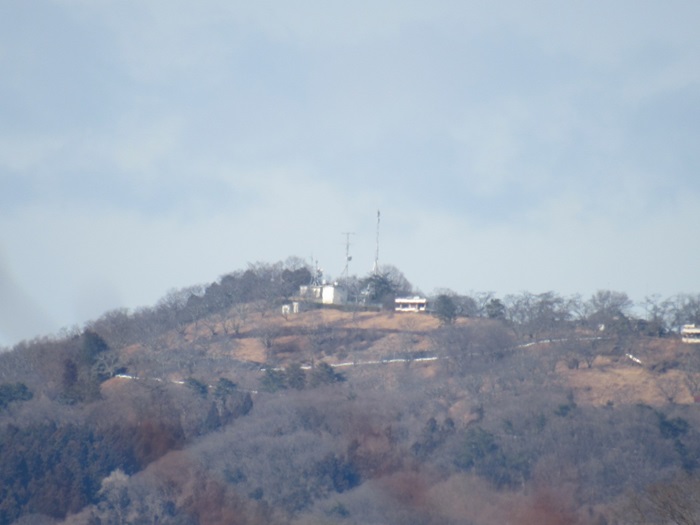

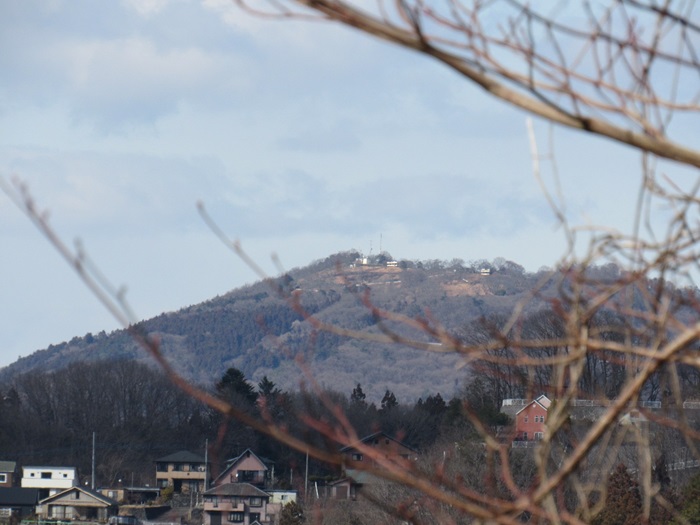

遠望撮影

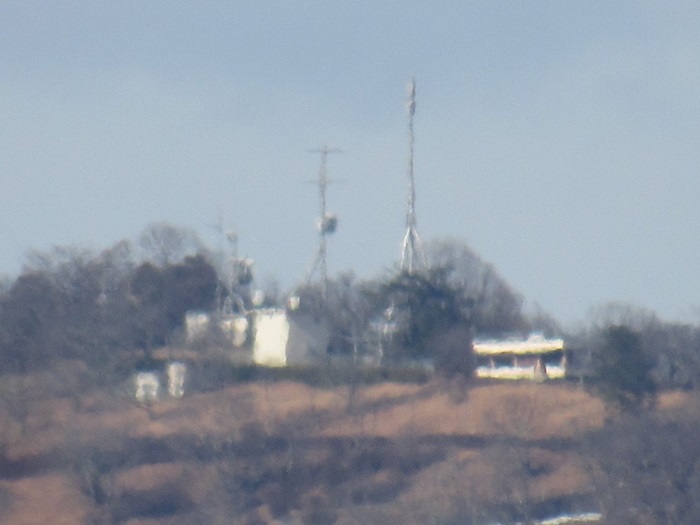

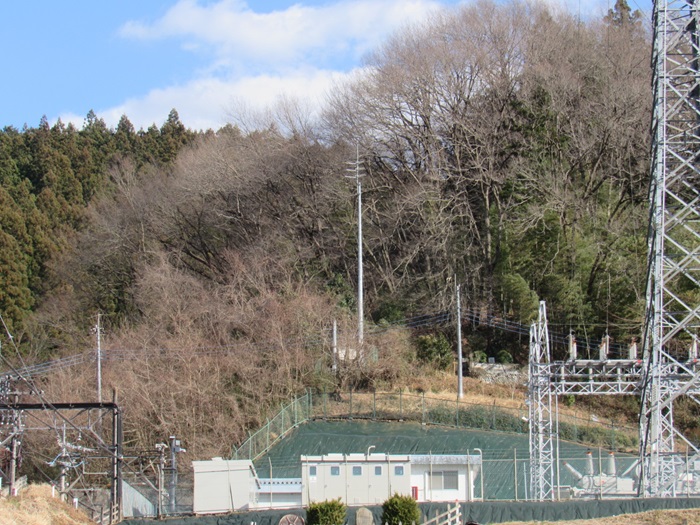

送信所付近から見えた受信親局の「秩父テレビ中継局」です。

さらに拡大しました。

はっきりと送信所を確認できました。

2018年10月09日訪問分

2018年10月09日に訪問した際の画像です。
サイト開設当初の編集手法のため、情報の過不足があります。

送信アンテナ

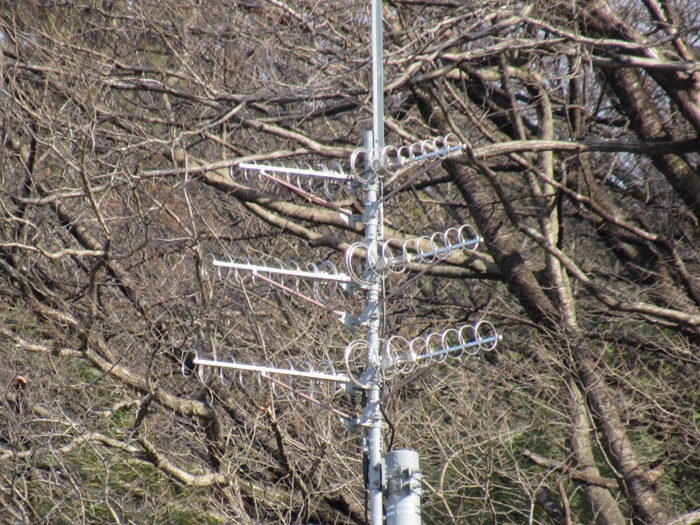

送信柱最上部に設置された送信アンテナです。

・上部:垂直8素子リングアンテナ1段2面(テレビ朝日・テレビ東京・フジテレビで共用)
・中間:垂直8素子リングアンテナ1段2面(日本テレビ・TBSテレビで共用)
・下段:垂直8素子リングアンテナ1段2面(NHK総合・Eテレ・テレ玉で共用)

機器類

ミニサテ局でおなじみの屋外機器収容箱です。

受信アンテナ

受信アンテナは送信点から南西方面、約400mほど離れた場所にあります。

・上段:菱形配列16素子リングアンテナ(秩父局を放送波受信:テレ玉)
・下段:菱形配列16素子リングアンテナ(秩父局を放送波受信:NHK・東京広域5社で共用)

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb　さま
■横瀬根古谷テレビ中継局(縦笛の休憩部屋)　さま
■横瀬根古谷中継局　再訪　主目的は受信所　地デジ再訪(JO634電波受信のブログ)　さま
■横瀬根古谷中継局　地デジ　再訪(JO634電波受信のブログ)　さま
■横瀬根古谷中継局(各停快速)　さま
■でんぱでーた on Web　さま
■横瀬根古谷テレビ中継局(いなしん村)　さま
