浜田テレビ・FM中継局(島根県・浜田市)

島根県浜田市三隅町室谷字大麻山1246-6(大麻山)にあるテレビ・FMラジオの中継局です。
島根県内のNHK・民放テレビ局およびFMラジオ局、FM補完局の送信所があります。 「NHK」「民放テレビ」「V-Air」の3グループに分かれています。

■訪問日:2024年06月01日

2024年06月01日訪問分

2024年06月01日に訪問した際の画像です。
出雲市のラジオ送信所を巡ったついでに訪問してみました。
少し天気が良くなかったタイミングの訪問でした。

NHK

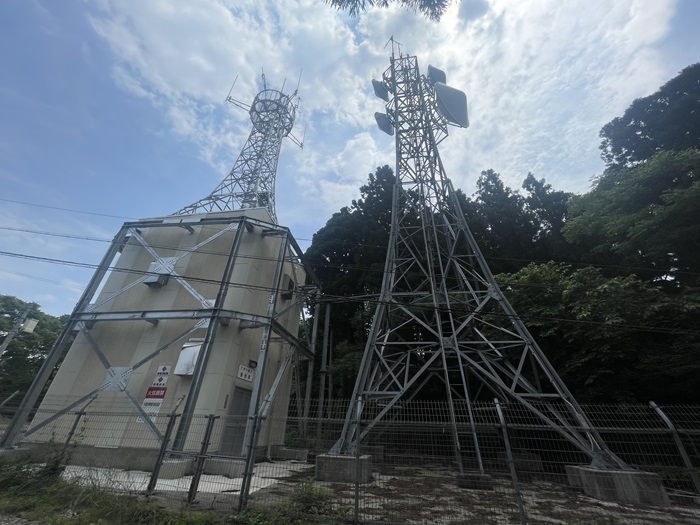

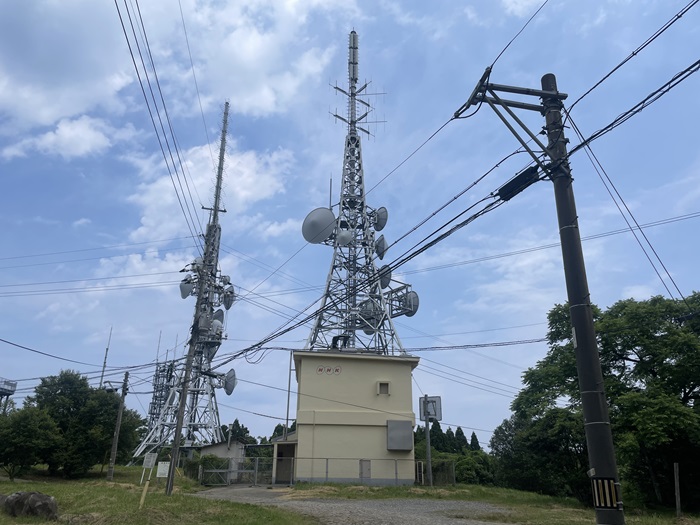

「NHK」の送信塔全体像です。
2塔に送信アンテナが分かれていました。

テレビ送信アンテナ

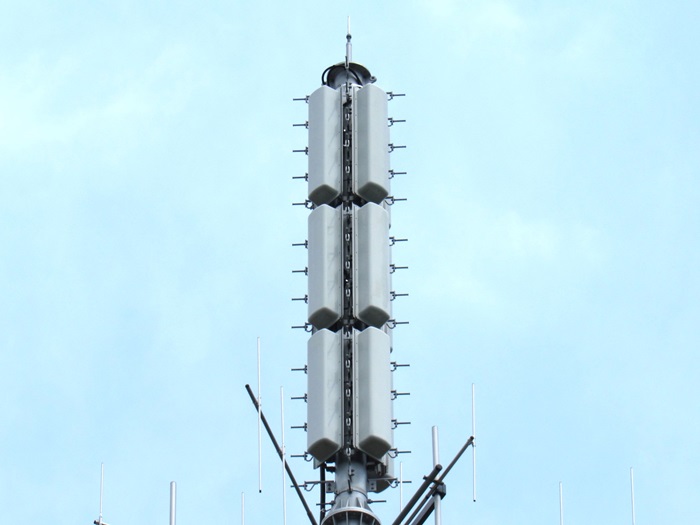

NHK総合・Eテレで共用している送信アンテナです。

・4L双ループ3段3面(NHK総合・Eテレ共用)

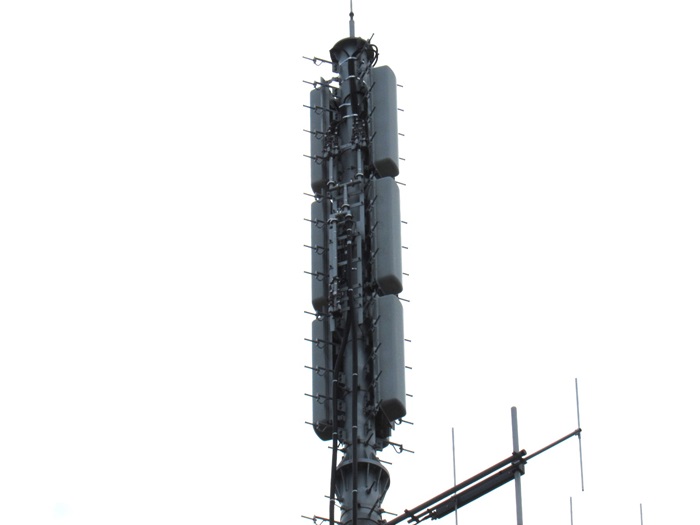

別の角度から。

ラジオ第一FM補完局の送信アンテナ

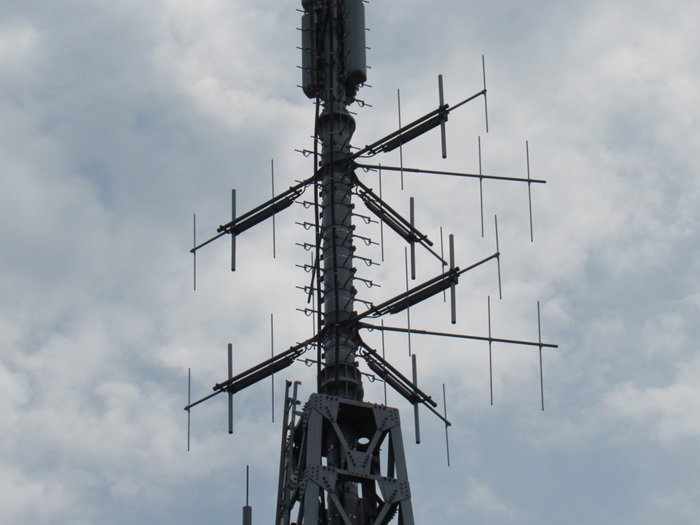

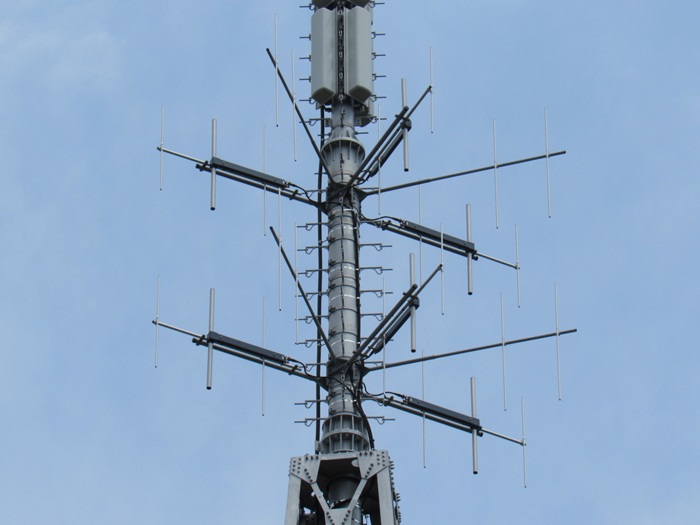

NHKラジオ第一放送のFM補完局・送信アンテナです。

・垂直八木3素子2段3面(NHKラジオ第一)

別の角度から。

NHK-FM送信アンテナ

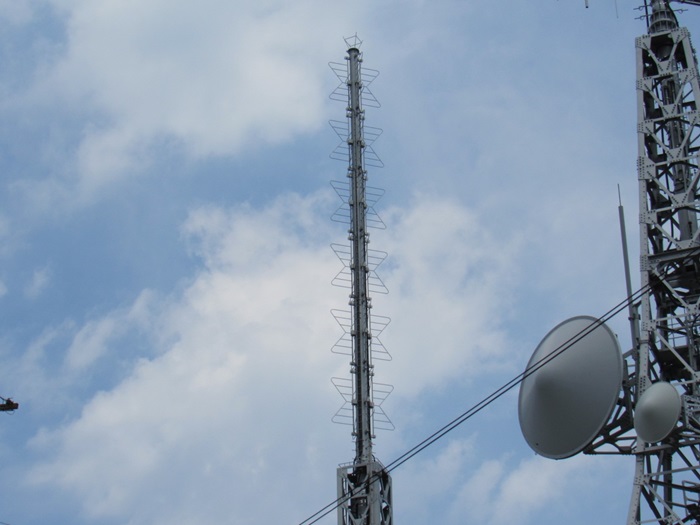

NHK-FM送信アンテナです。
アナログ時代にはNHK総合テレビと送信アンテナを共用していたそうです。

・スーパーターン6段(NHK-FM)

TTL関係

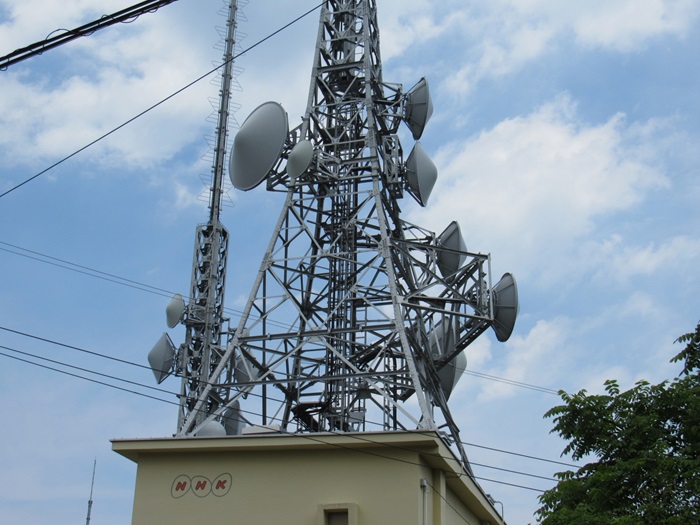

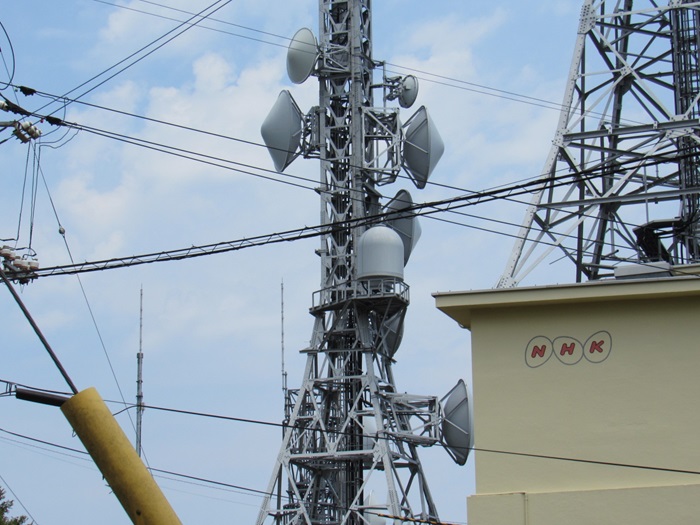

局舎屋上にある鉄塔に付いているTTL関係のプレートパラボラです。
三瓶山固定局からTTL受信したものを、さらに他の送信所へTTL伝送しているそう。
テレビ・ラジオ関係の固定局が併設されているため、数が多くて対向を把握できませんでした。

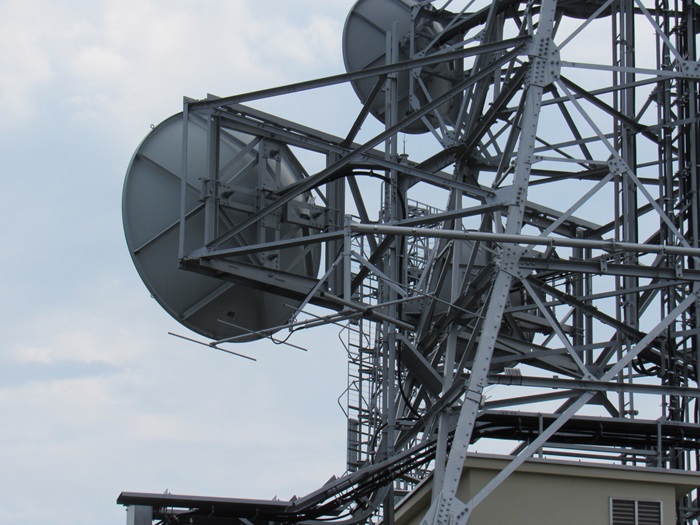

NHK-FM送信塔側に付いているTTL関係のプレートパラボラです。

局舎

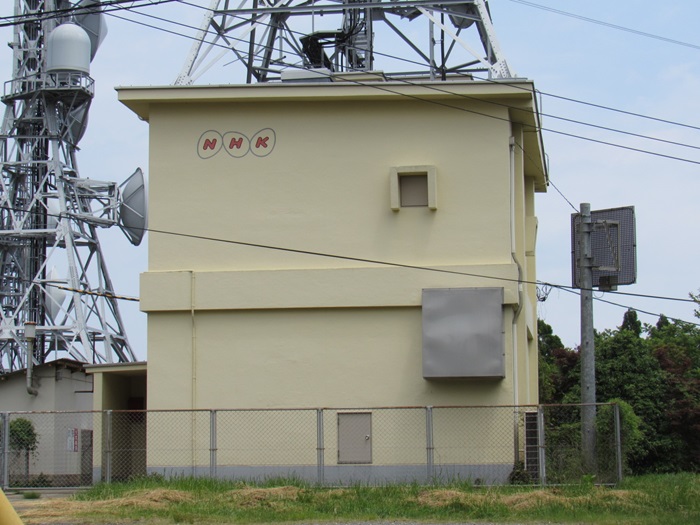

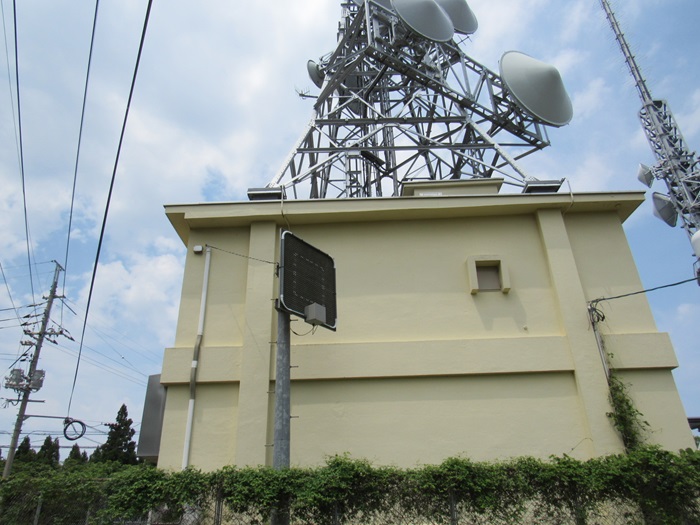

NHKの局舎です。

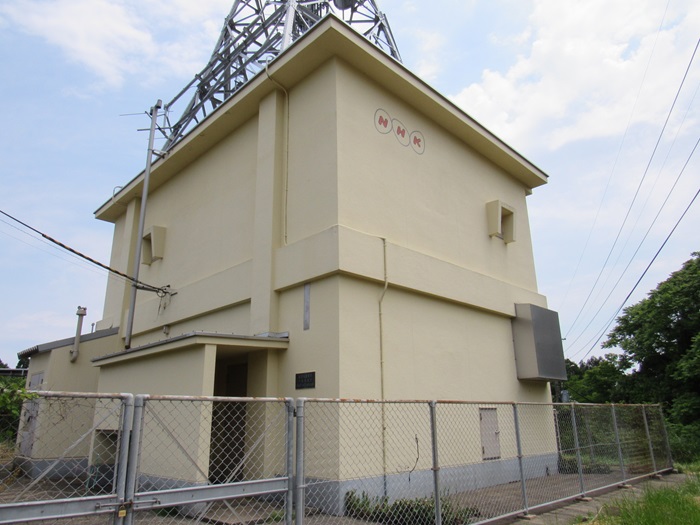

別の角度から撮影。

さらに別の角度から撮影。

表札もありました。

その他

おそらくNHK-FMの予備受信アンテナです。

別の角度から。

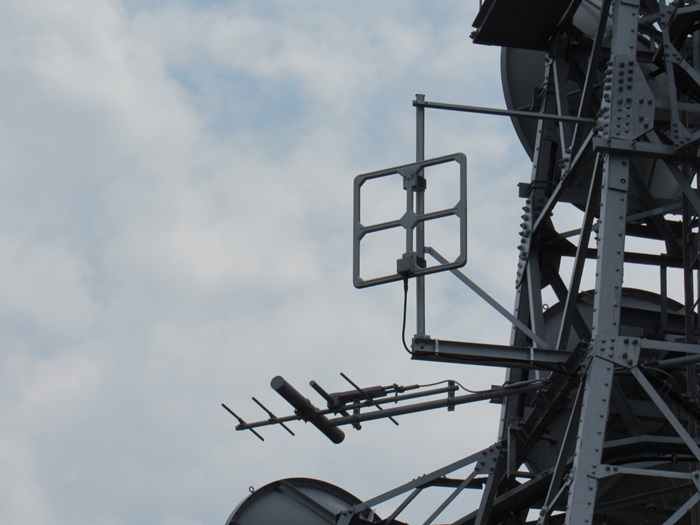

NHKの補完FM関係のアンテナです。

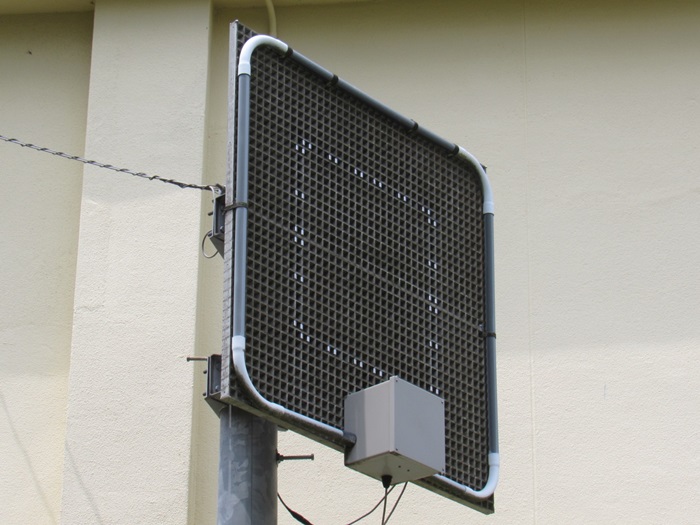

中波受信用ループアンテナです。

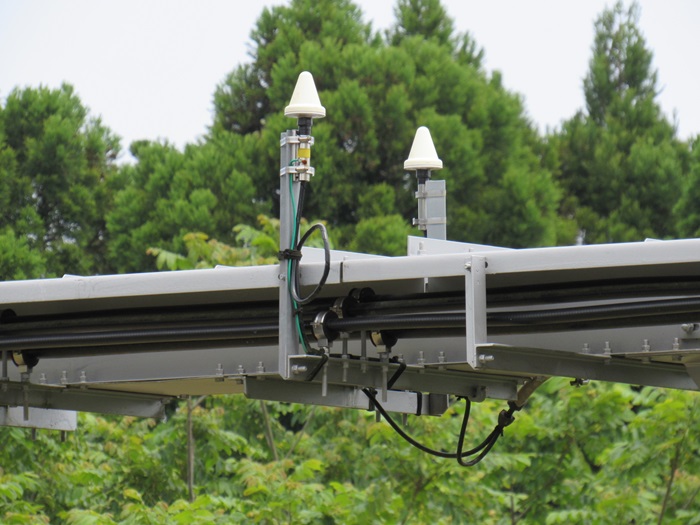

GPSアンテナ。

FM送信塔側にあるFPUアンテナです。

他サイトさま情報によると、浜田ラジオ中継放送所TTL送りの送信アンテナだそうです。

BSS・TSK・NKT共用テレビ送信所

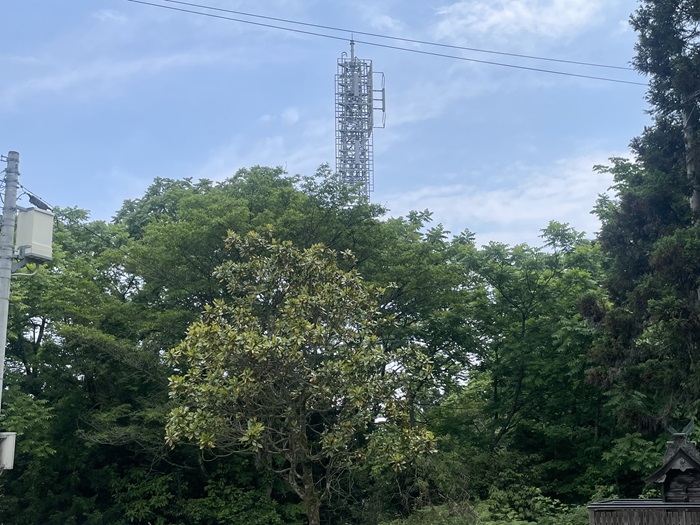

「BSS・TSK・NKT共用テレビ送信所」の送信塔全体像です。
デジタル化の際に新築されたようです。

送信アンテナ

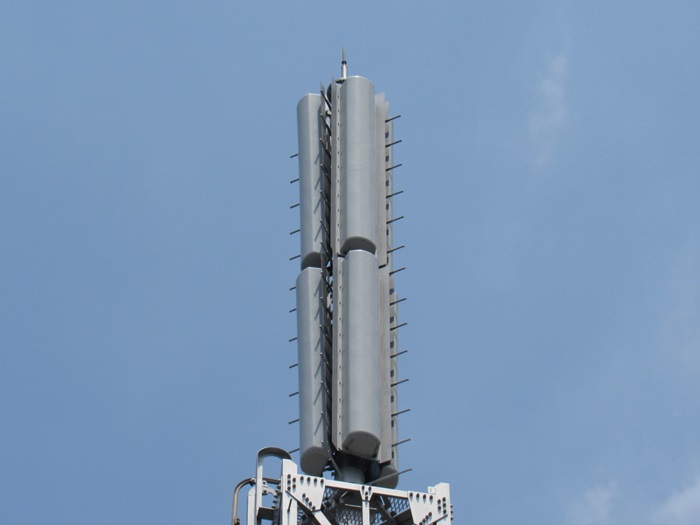

BSS・TSK・NKT共用の送信アンテナです。

・4L双ループ2段3面(BSS・TSK・NKT共用)

受信アンテナ

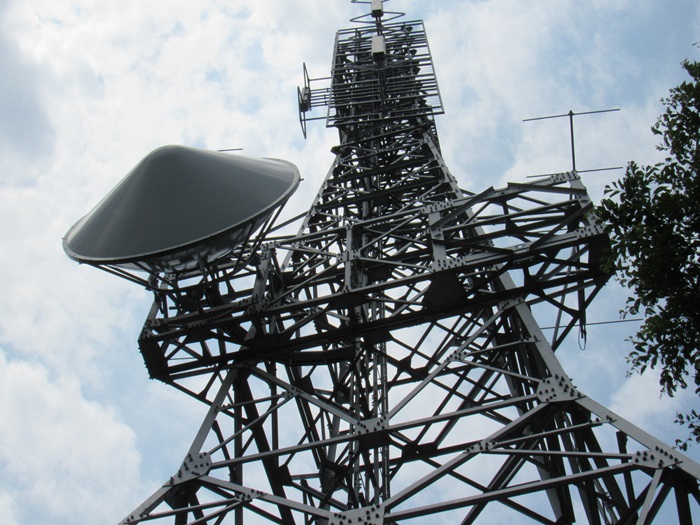

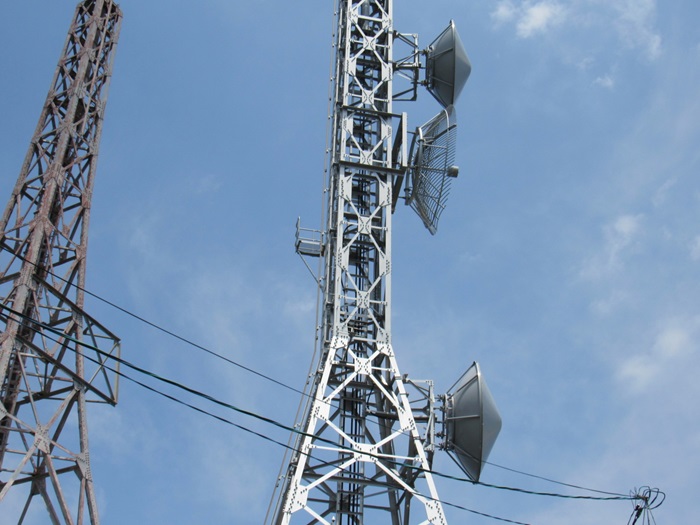

受信アンテナです。
プレートパラボラはTTLっぽく見えますが詳細不明です。
グリッドパラボラの受信局も不明です。

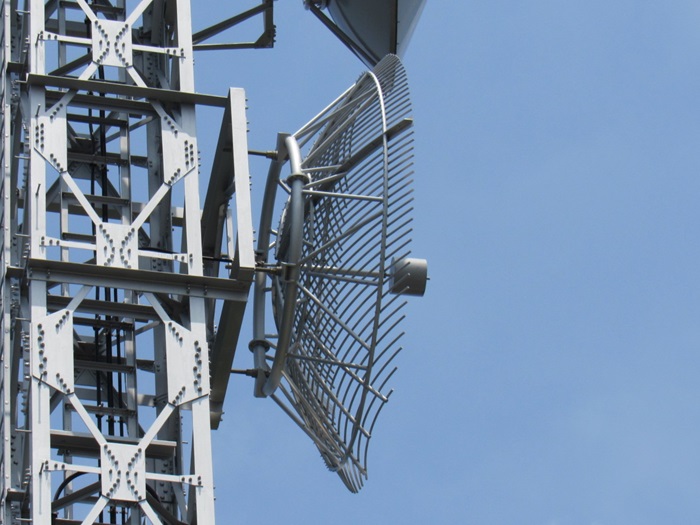

グリッドパラボラを拡大。

局舎

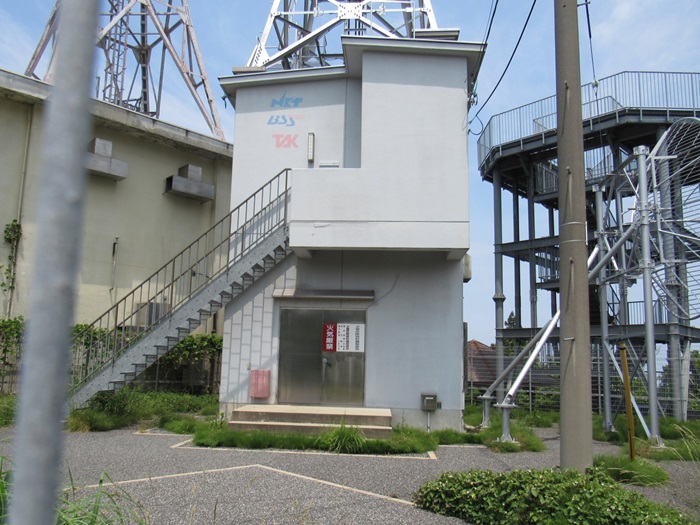

民放3局共用の局舎です。

表札です。

局舎を別方向から撮影。

さらに別方向から撮影。

その他

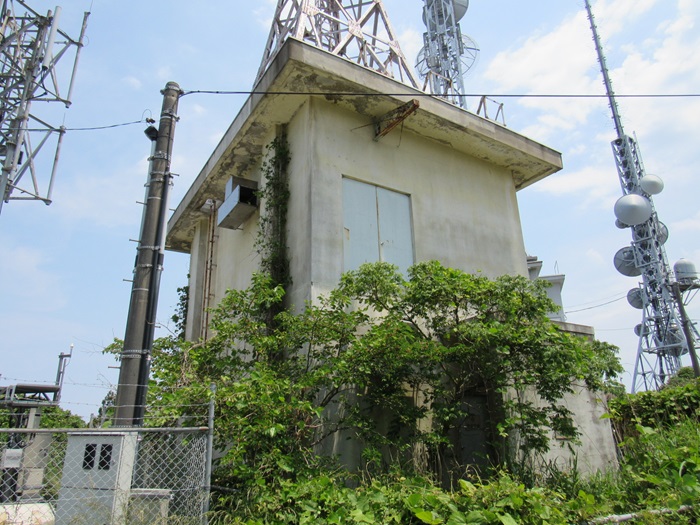

現デジタル局舎の隣接地にBSSのアナログ局舎がありました。

その表札です。

最後に別角度から全体像を撮影。

V-Air送信所

「V-Air送信所」の送信塔全体像です。
TSKアナログ中継局とV-Airで局舎・鉄塔を共用していました。
アナログテレビ終了後はV-Air単独となっています。

送信アンテナ

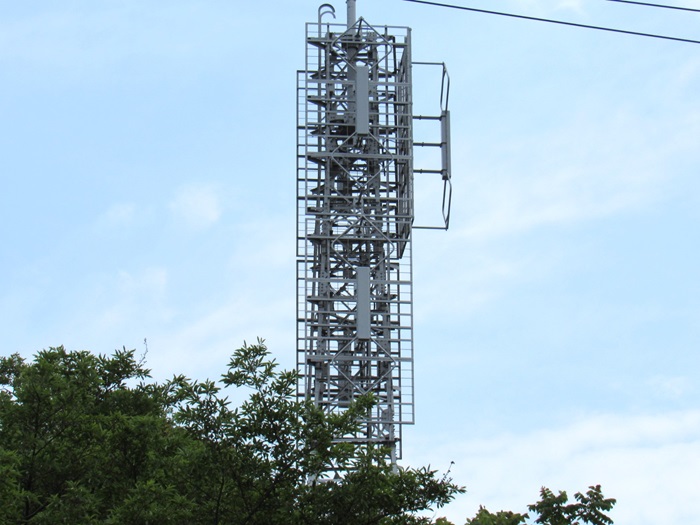

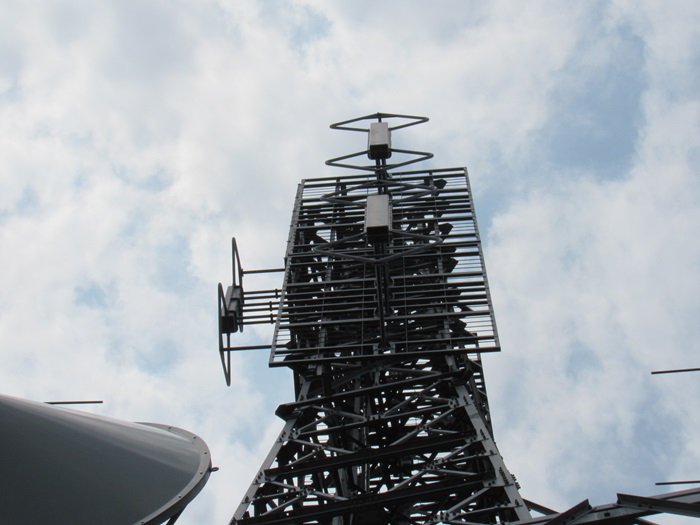

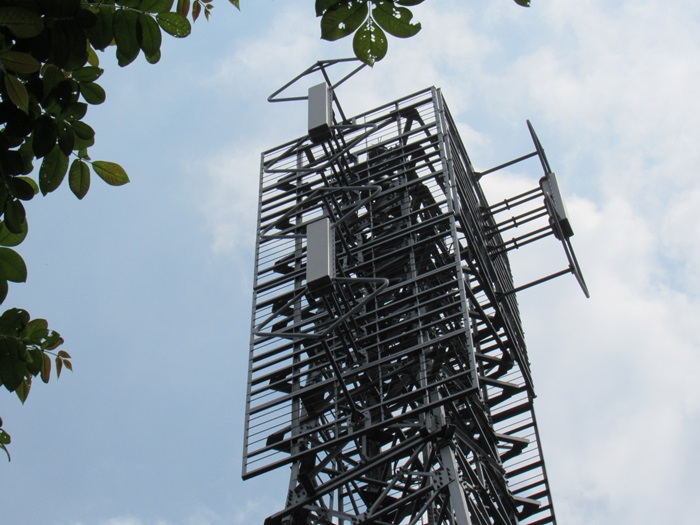

V-Airの送信アンテナです。

・2L双ループ2段2面+1段1面(V-Air)

見上げショット

さらに別の角度から撮影。

受信アンテナ

V-Airの受信アンテナです。
三瓶山固定局からのTTL受信と予備で八木5素子2列(おそらく澄水山受け)があります。

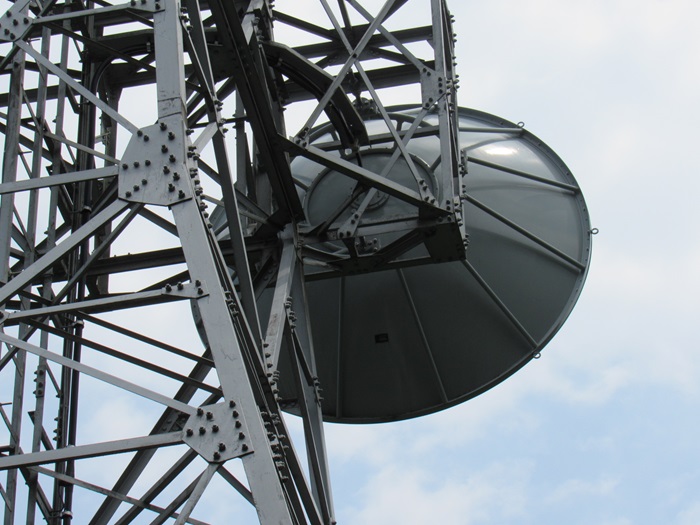

・3mプレートパラボラ(三瓶山固定局TTL受け)

三瓶山固定局からのTTL受信アンテナを別角度から撮影。

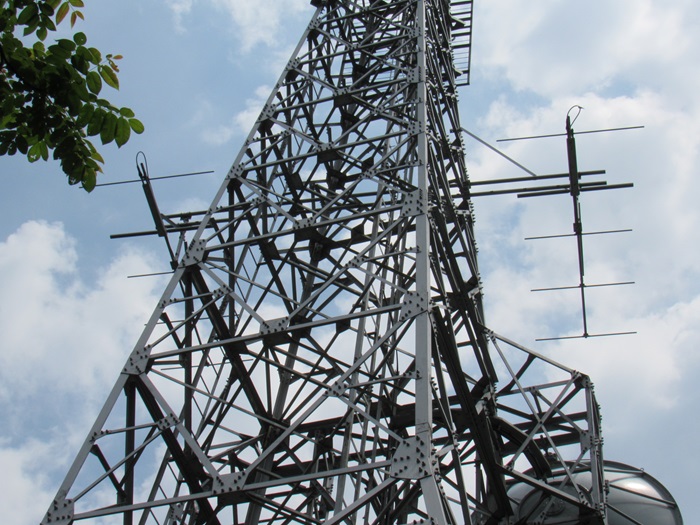

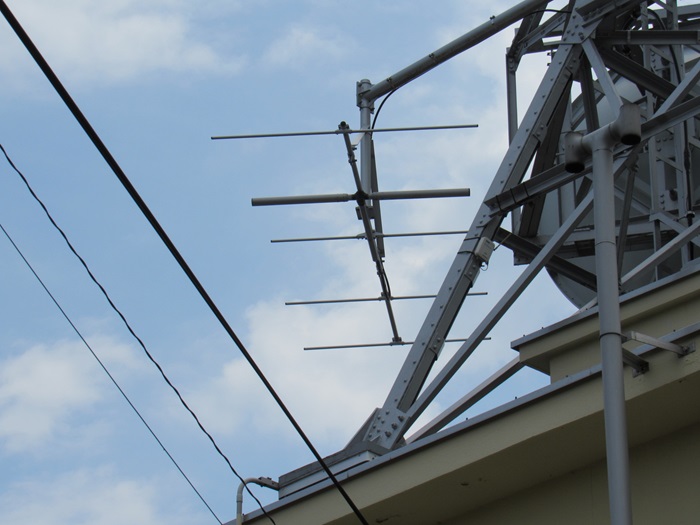

予備の八木5素子2列。

局舎

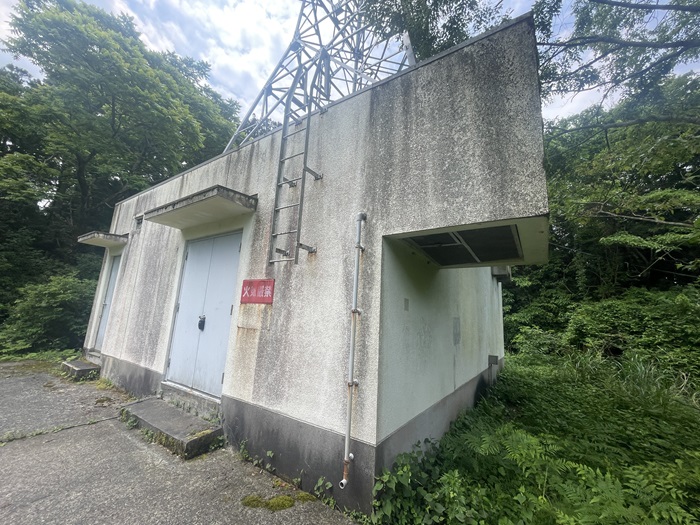

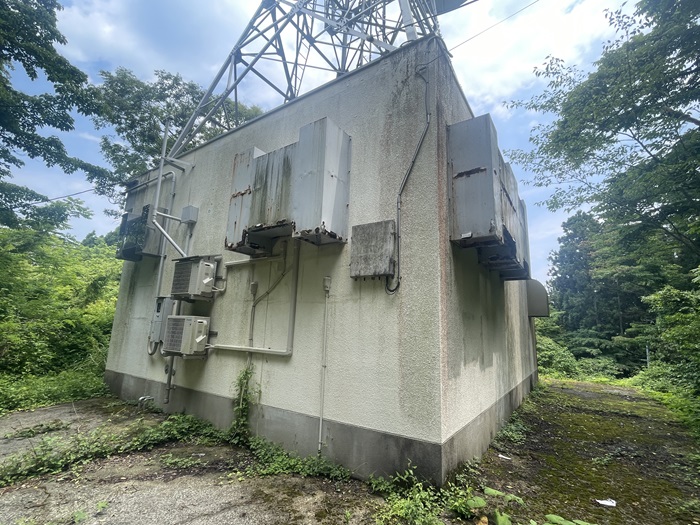

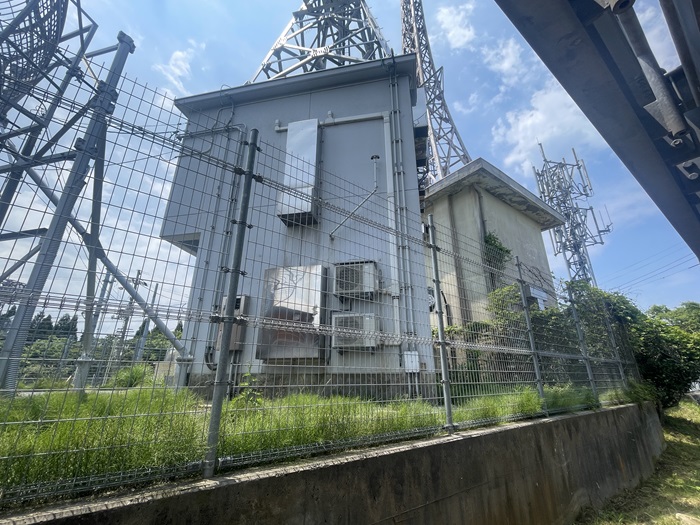

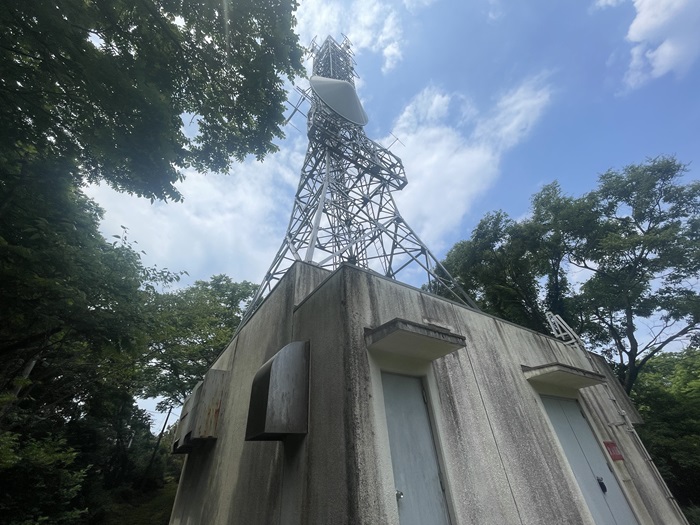

現在はV-Air単独の局舎です。

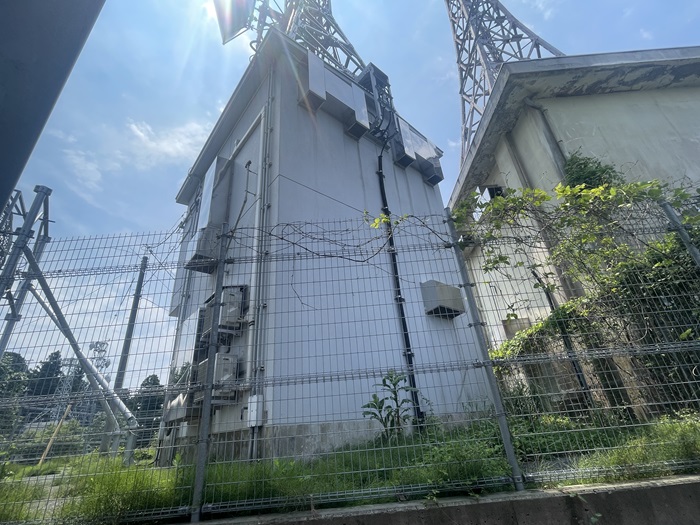

別の角度から撮影。

その他

最後に別の角度から全体撮影。

業務無線局

放送関係の鉄塔以外にも業務無線局の鉄塔もあるので一部紹介します。

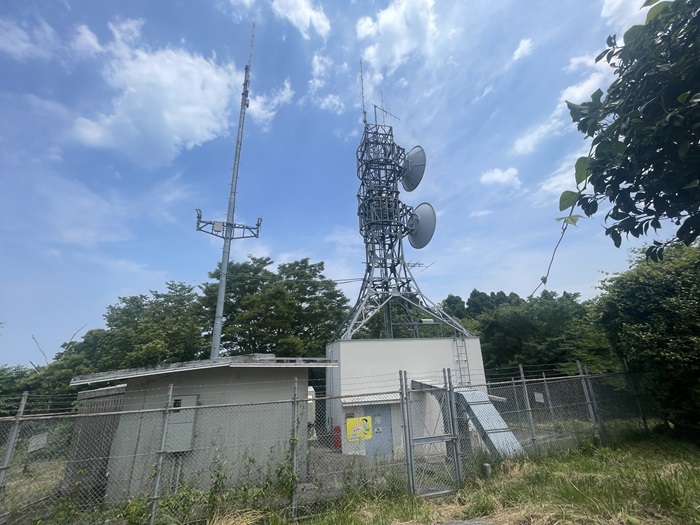

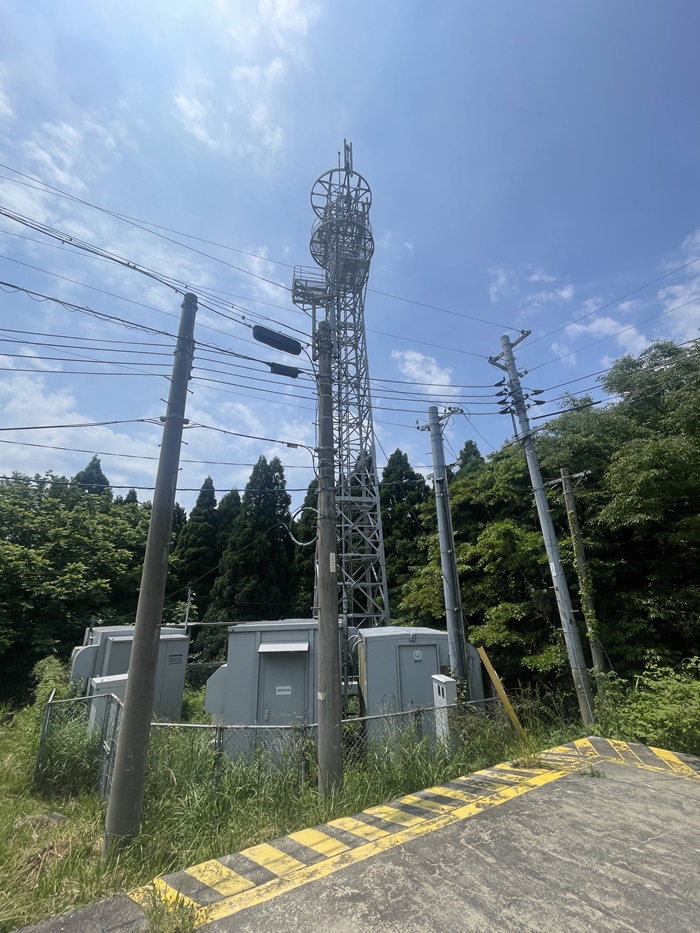

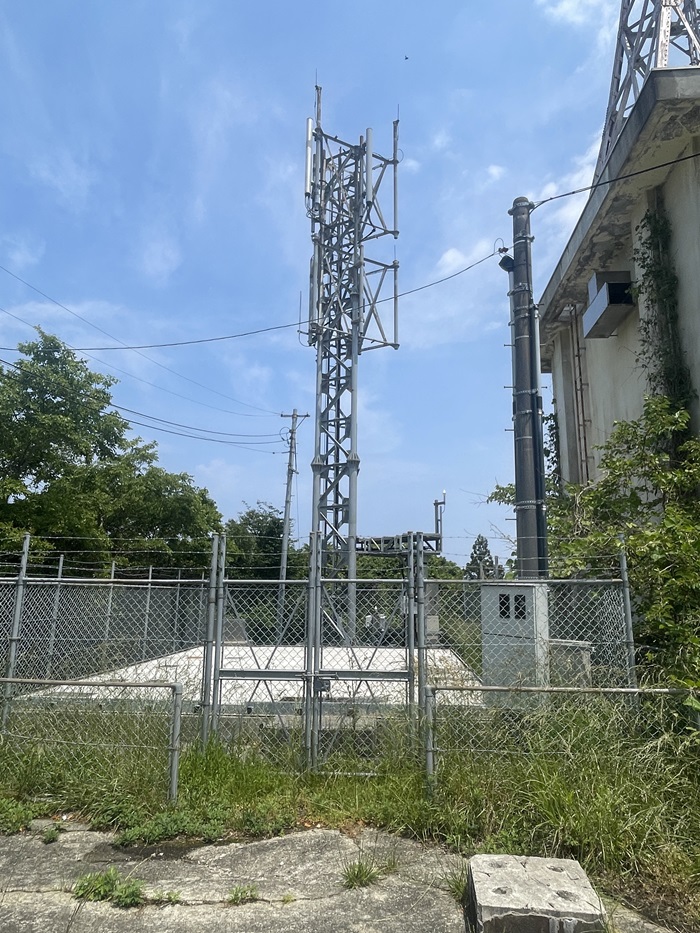

島根県の鉄塔です。

中国電力の鉄塔です。

NTTドコモの鉄塔です。

KDDI携帯電話?

その他

健康保安林の表示です。

送信所が記されています。
