島田テレビ・FM中継局(静岡県・島田市)
静岡県島田市金谷猪土居2643(NHK・K-MIX)・金谷富士見町にあるテレビ・FM中継局です。
「NHK・K-MIX」「SUT・SATV・SDTテレビ中継局」「SBSテレビ中継局」の3グループに分かれています。
それぞれ個別に解説していきます。
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
| NHK総合 | 16ch | 10W | 59W |
| NHK-Eテレ | 14ch | ||
| SDT静岡第一テレビ | 19ch | 53W | |
| SATV静岡朝日テレビ | 18ch | 52W | |
| SBS静岡放送 | 15ch | 69W | |
| SUTテレビ静岡 | 17ch | 52W | |
| 送信所設備概要(FMラジオ) | |||
|---|---|---|---|
| 放送局名 | 周波数 | 空中線電力 | 実効輻射電力 |
| NHK静岡FM | 83.0MHz | 100W | 550W |
| K-mix | 85.9MHz | ||
■初回訪問日:2024年07月29日
■最終訪問日:2024年07月29日
2024年07月29日訪問分
2024年07月29日に訪問した際の画像です。
天気に恵まれて撮影日和でした。

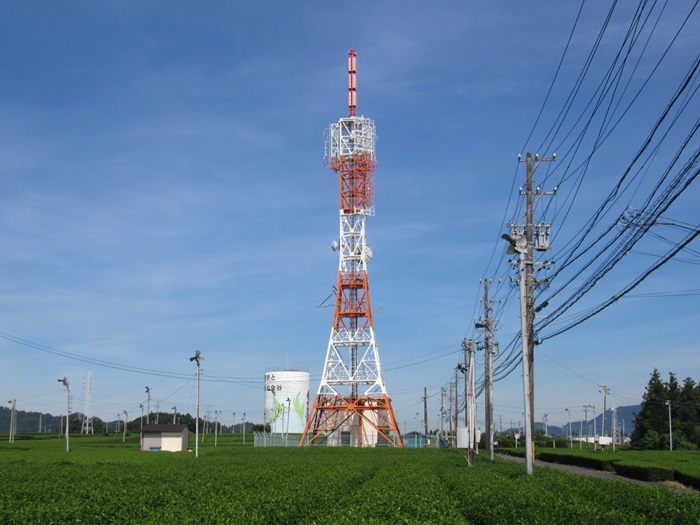

NHK・K-MIX
まずは「NHK・K-MIX」側から解説していきたいと思います。
送信所の場所は「静岡県島田市金谷猪土居2643」です。

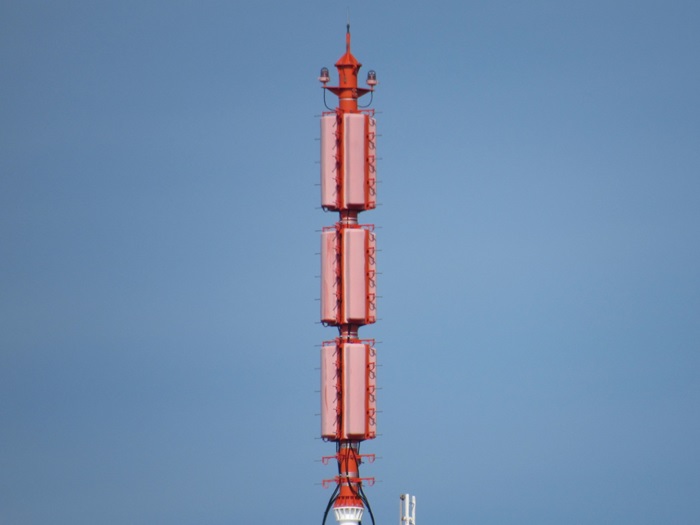

テレビ送信アンテナ
テレビの送信アンテナです。
・4L双ループ3段4面(NHK総合・Eテレ共用)
見上げショット。
さらに別の角度から。

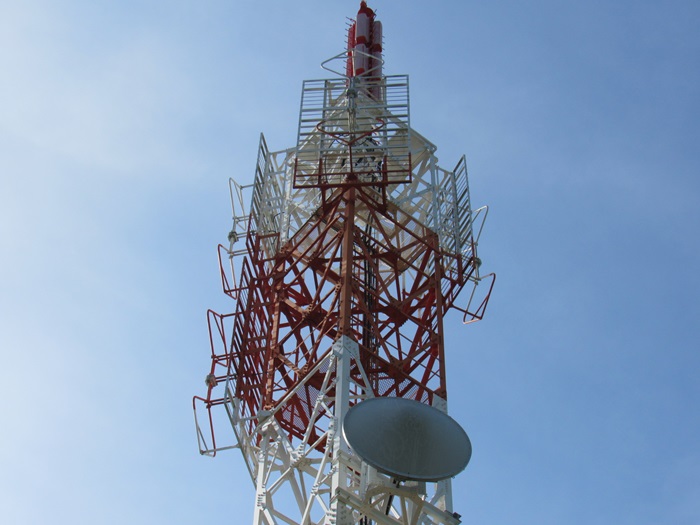

FM送信アンテナ
NHK-FM・K-MIX共用の送信アンテナです。
・2L双ループ2段1面+1段2面(NHK-FM・K-MIX共用)
見上げショット
TTLアンテナ
鉄塔に付いていたTTLアンテナです。

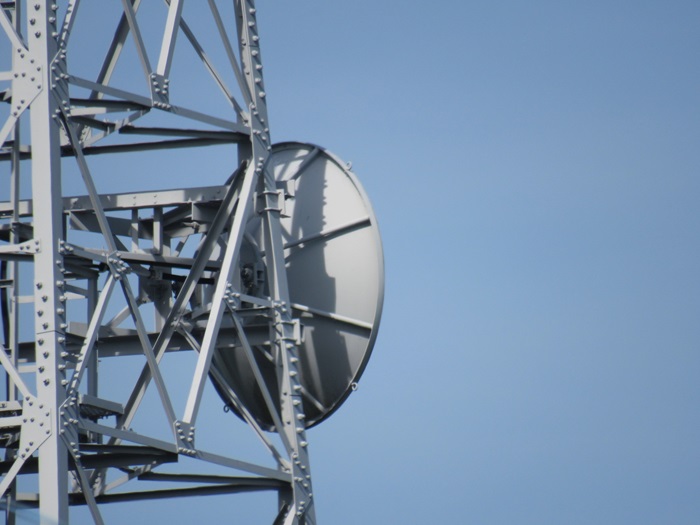

・左向けプレートパラボラ:小笠テレビ中継局へTTL送り
・上段:右向けプレートパラボラ:大代TTL固定局受け(NHK総合・Eテレ)
・下段:右向けプレートパラボラ:大代TTL固定局受け(NHK-FM)
別の角度から。

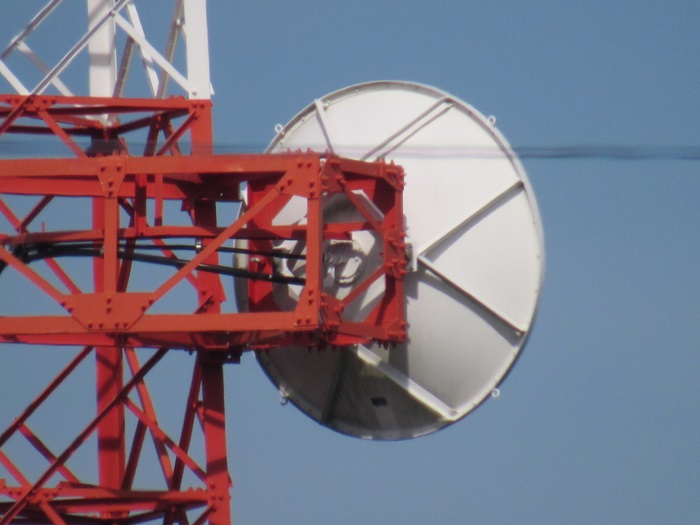

・右奥向けプレートパラボラ:小笠テレビ中継局へTTL送り
・上段:右手前向けプレートパラボラ:大代TTL固定局受け(NHK総合・Eテレ)
・下段:右手前向けプレートパラボラ:大代TTL固定局受け(NHK-FM)

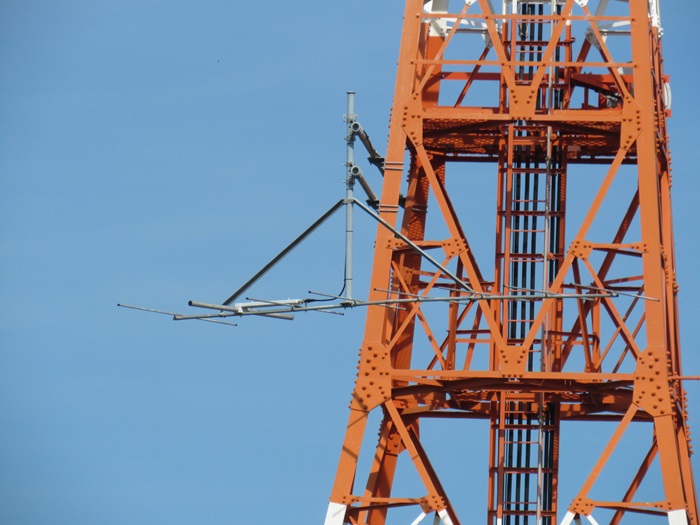

FM受信アンテナ

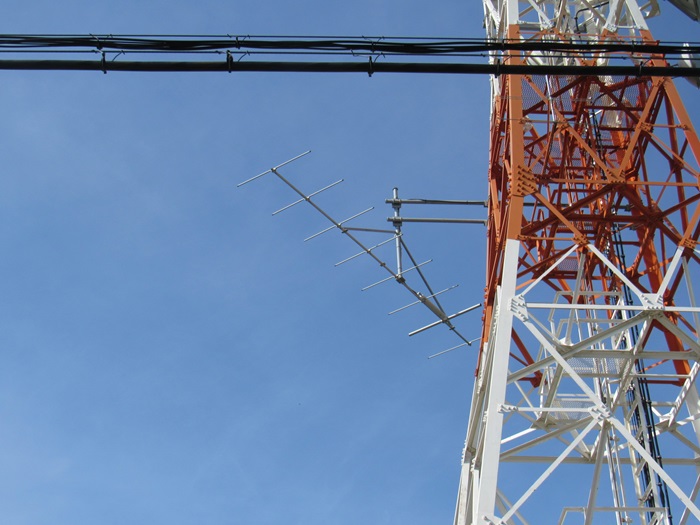

鉄塔に付いていたFM受信アンテナです。

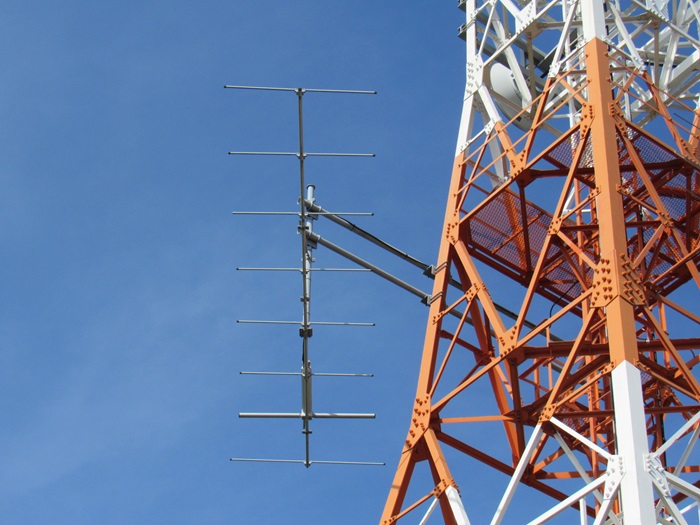

・八木8素子アンテナ×1(日本平を放送波受信:K-MIX)
別の角度から。
さらに別の角度から。
局舎

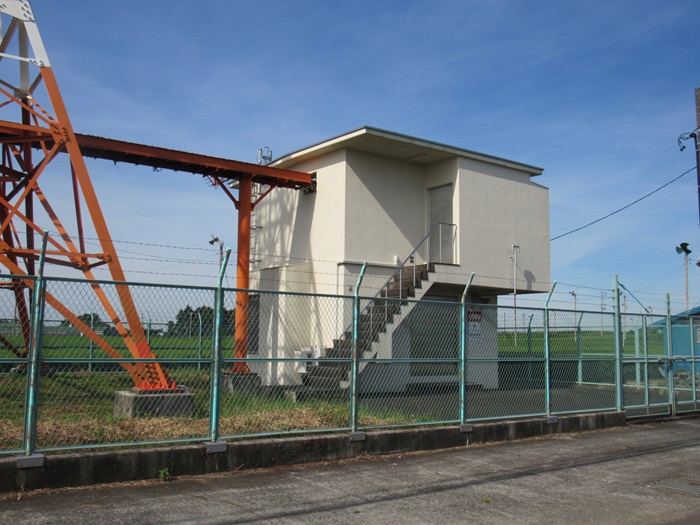

NHK-FM・K-MIX共用の局舎です。

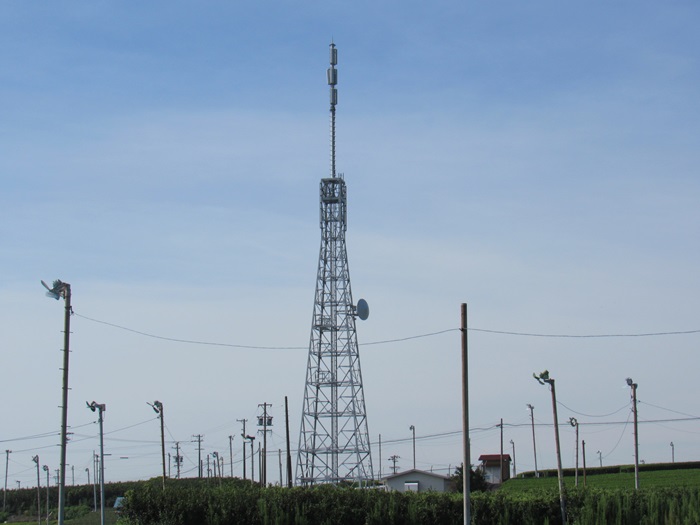

SUT・SATV・SDTテレビ中継局
つづいて「SUT・SATV・SDTテレビ中継局」を解説していきたいと思います。
送信所の場所は「静岡県島田市金谷富士見町2923-3」です。

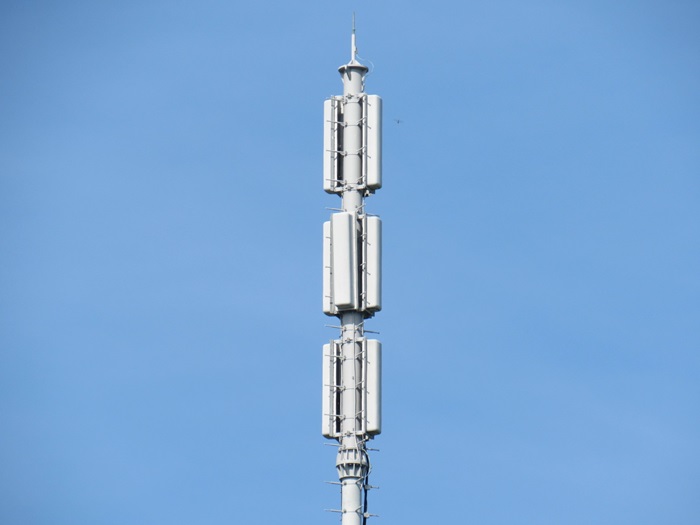

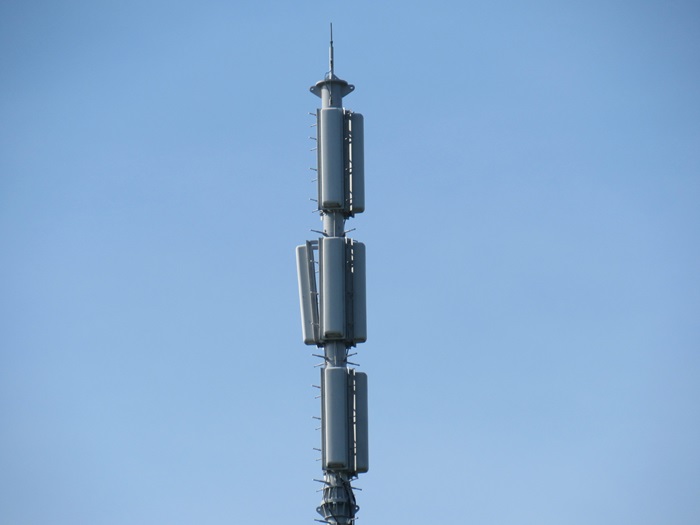

テレビ送信アンテナ
3社共用のテレビの送信アンテナです。

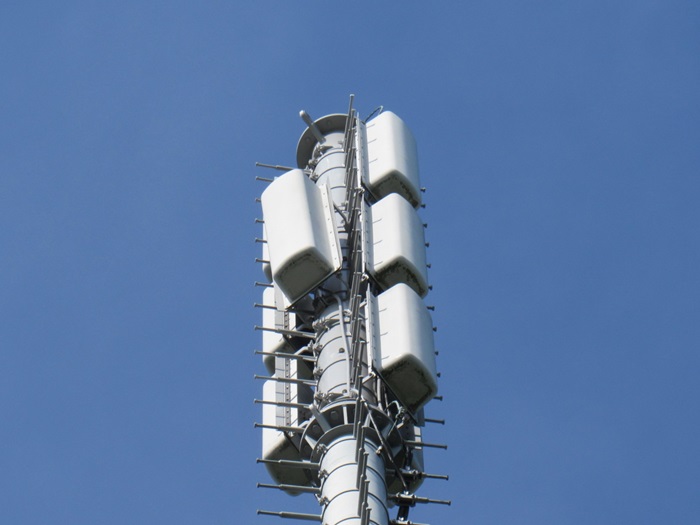

・4L双ループ3段3面+1段1面(SUT・SATV・SDT3社共用)
別の角度から。
さらに別の角度から。
TTL受信アンテナ

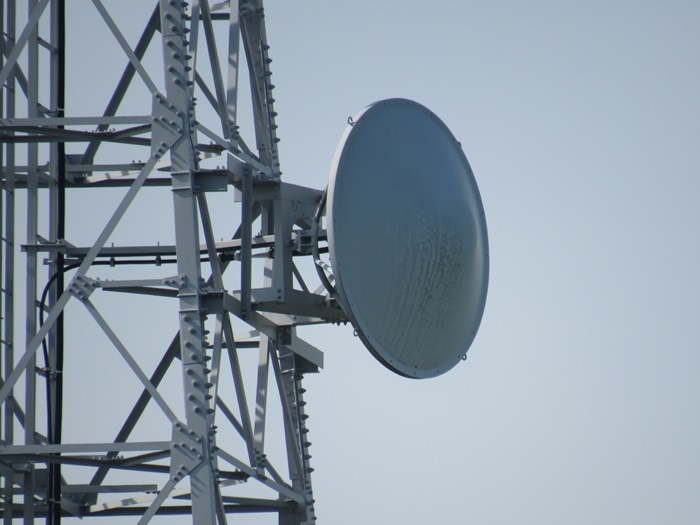

3社共用のTTL受信アンテナです。

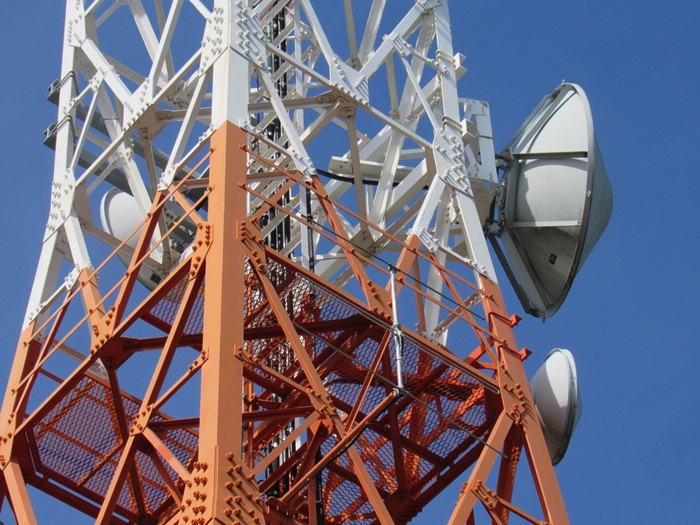

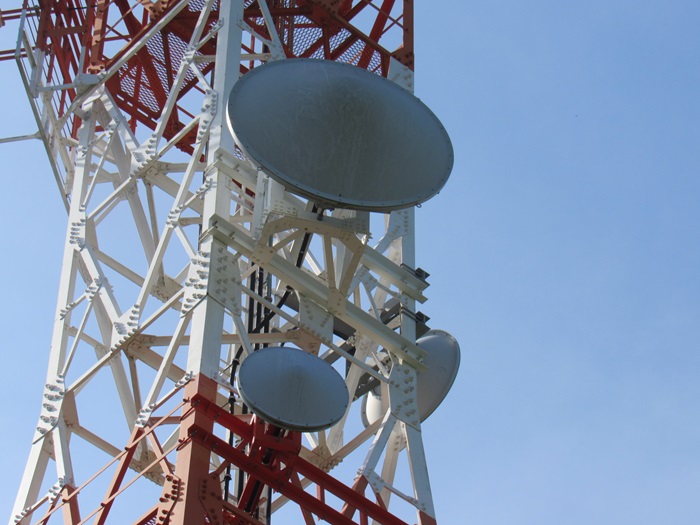

・TTLプレートパラボラ×1(粟ヶ岳固定局TTL受け:SUT・SATV・SDT3社共用)
別の角度から。

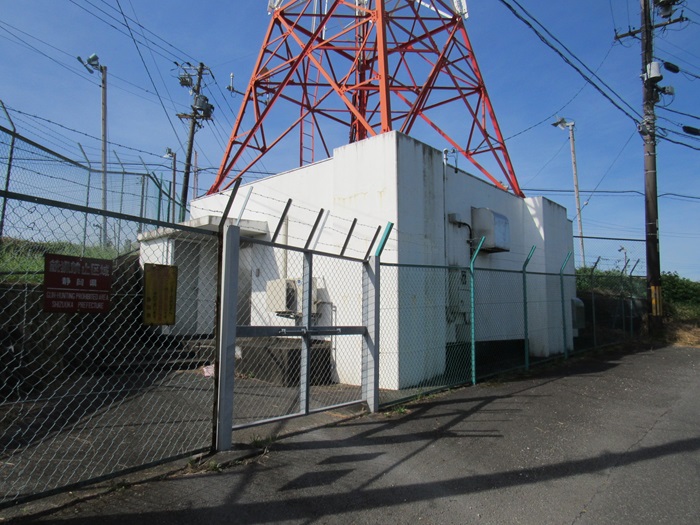

局舎

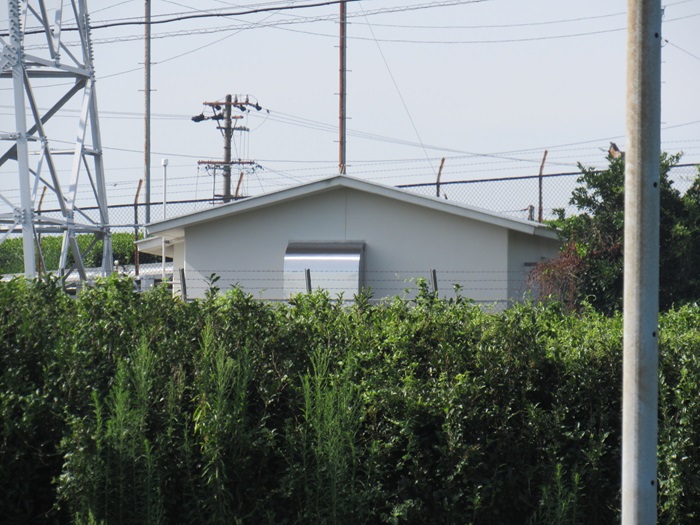

3社共用の局舎です。
その他

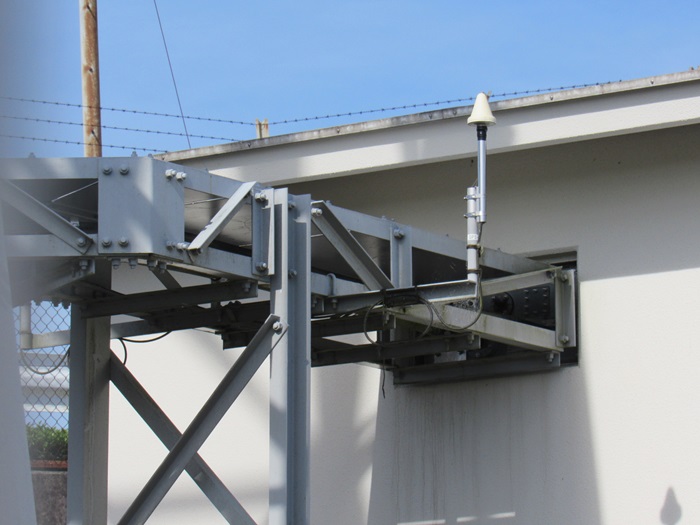

GPSアンテナ×2

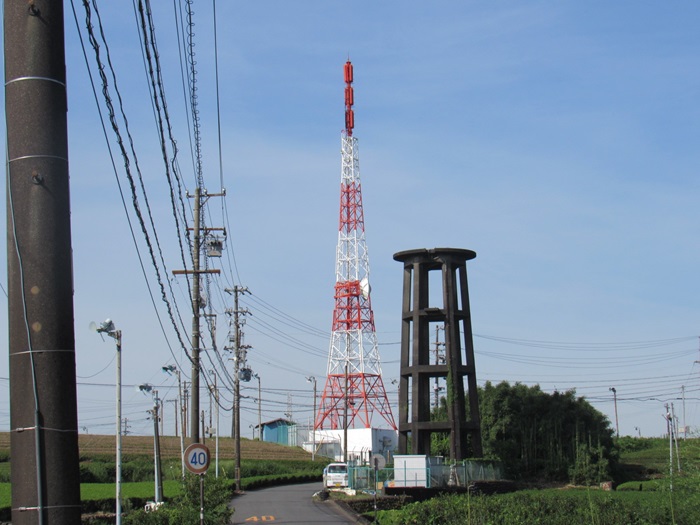

SBSテレビ中継局
つづいて「SBSテレビ中継局」を解説していきたいと思います。
他の民放3社とは違い、単独で鉄塔があります。
送信所の場所は「静岡県島田市金谷富士見町」です。

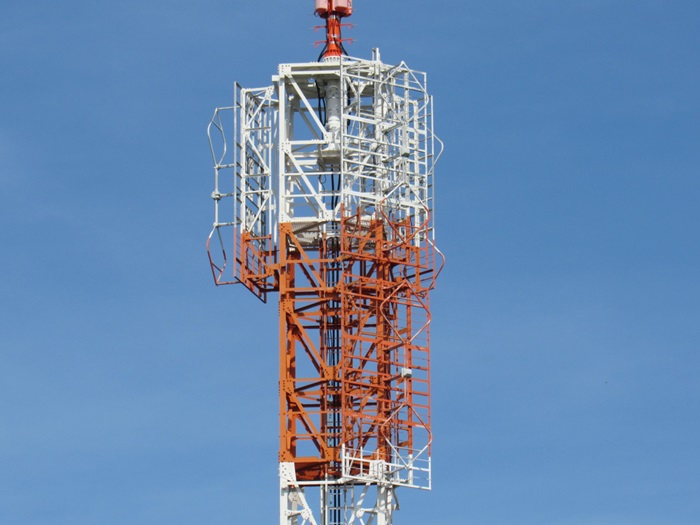

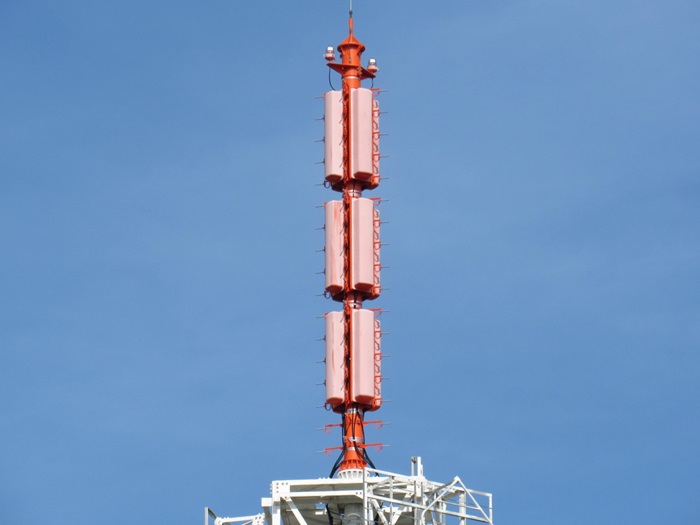

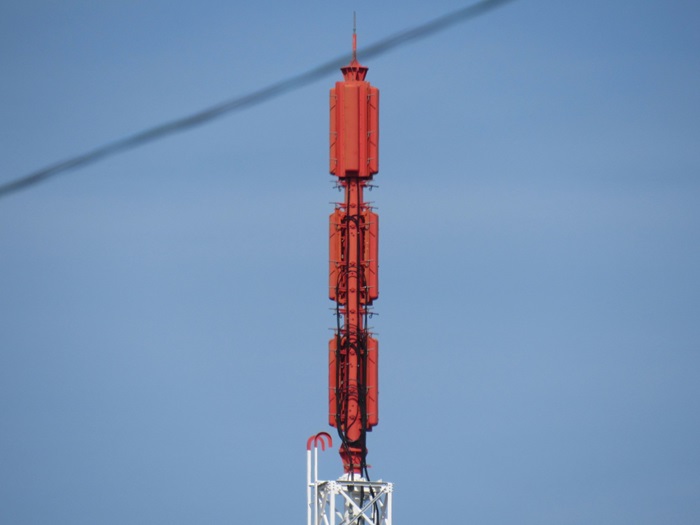

テレビ送信アンテナ
テレビの送信アンテナです。

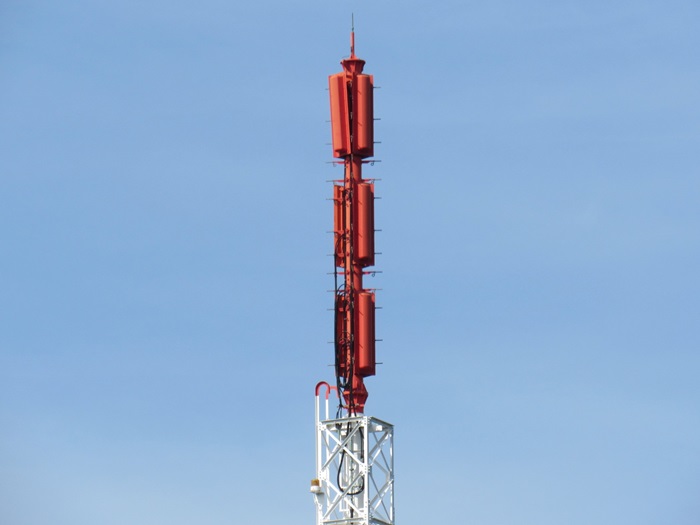

・4L双ループ3段3面+1段1面(SBS静岡放送)

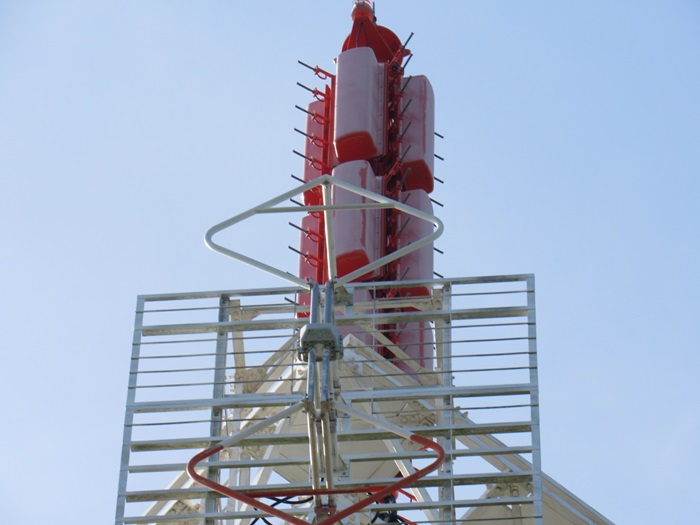

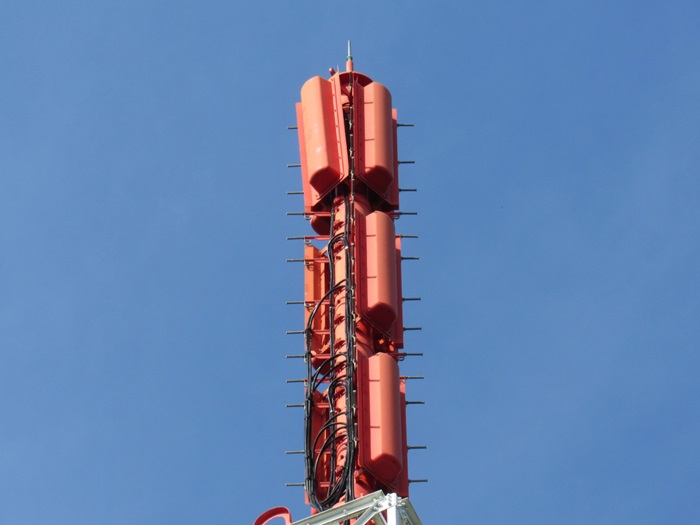

見上げショット。
さらに別の角度から。

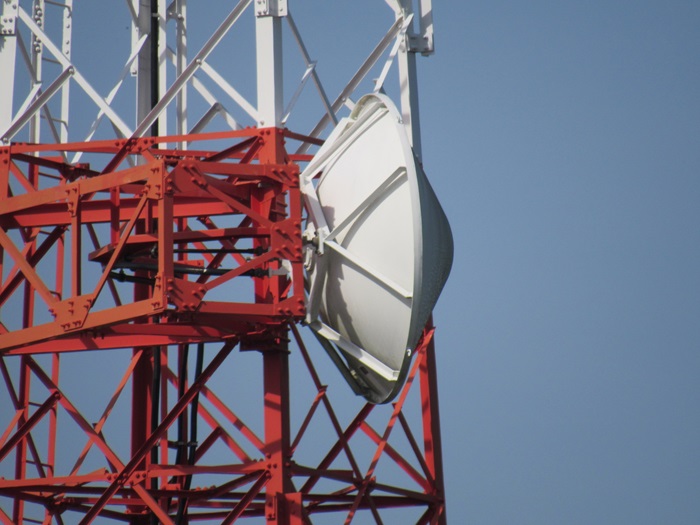

TTL受信アンテナ

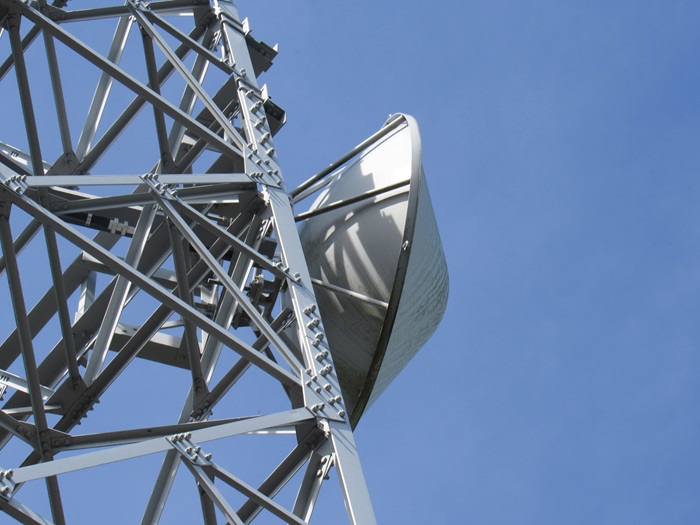

TTL受信アンテナです。
・TTLプレートパラボラ×1(粟ヶ岳固定局TTL受け:SBS静岡放送)
別の角度から。
さらに別の角度から。
局舎

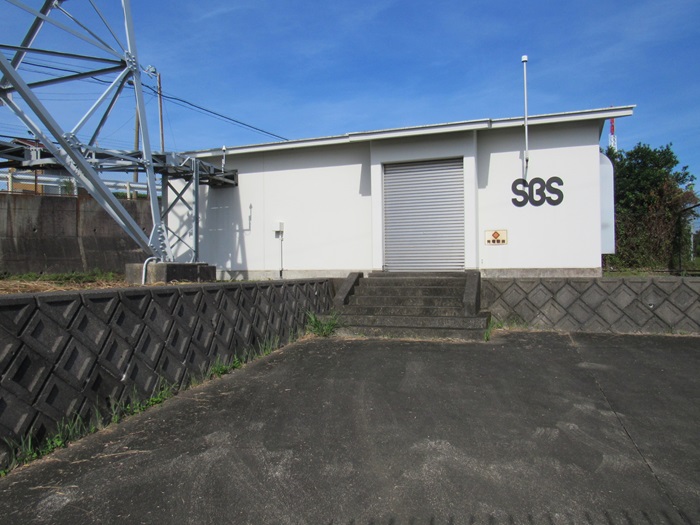

局舎です。
別の角度から。
その他

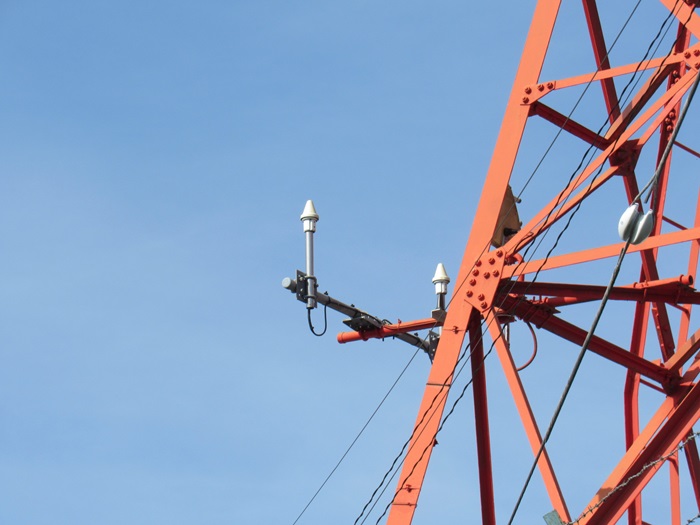

GPSアンテナ×2

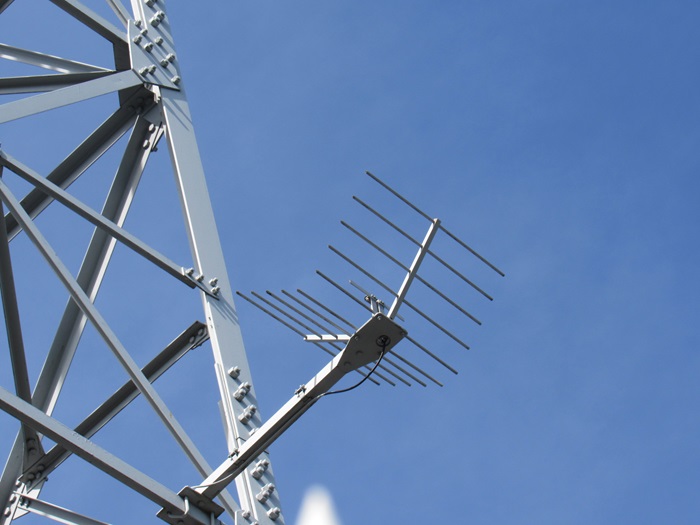

自局のモニターアンテナです。
遠望撮影

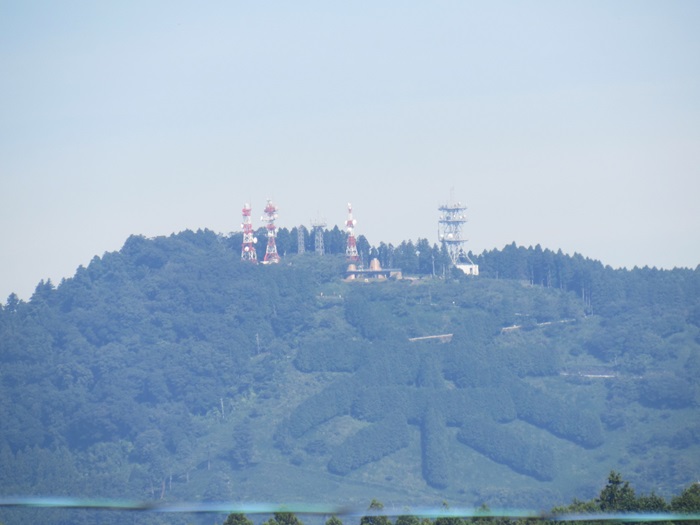

送信所付近から見えた粟ヶ岳の様子です。
少し拡大しました。
参考文献
こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb さま
■でんぱでーた on Web さま
■島田テレビ中継局(いなしん村) さま
