足利名草テレビ中継局(栃木県・足利市)

足利名草テレビ中継局

「栃木県足利市利保町(持宝院南西の山)」にあるデジタル新局のテレビ中継局です。
斜面に建築するためにいろいろな工夫がされていたりと、建築技術にも興味の湧く送信所でした。

■最終訪問日:2025年03月14日
■初回訪問日:2017年10月07日

送信所設備概要(地デジ)
放送局名 チャンネル 空中線電力 実効輻射電力
NHK宇都宮総合 46ch 1W 4.7W
NHK東京Eテレ 26ch 4.9W
とちぎテレビ 29ch 4.8W
日本テレビ 25ch 4.9W
テレビ朝日 24ch
TBSテレビ 22ch
テレビ東京 23ch
フジテレビ 21ch

2025年03月14日訪問分

2025年03月14日に訪問した際の画像です。
前回訪問時に送信所手前で行われていた工事は終わりましたので、念願の直接訪問することができました。
なお、工事の内容は登局路にあった公民館の解体工事でした。

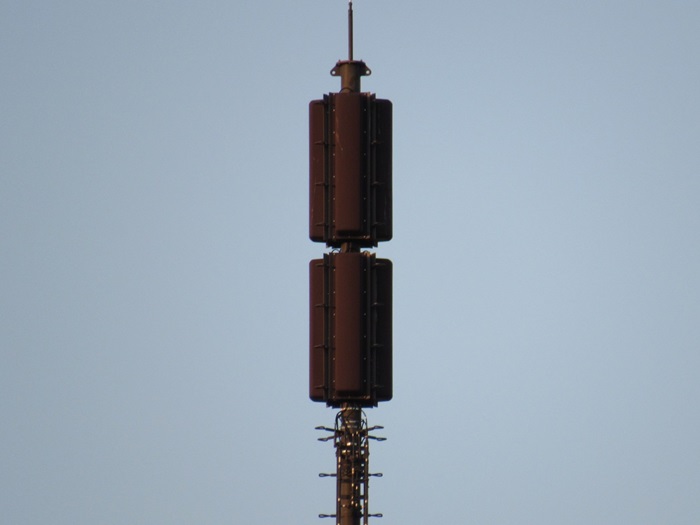

送信アンテナ

送信アンテナ

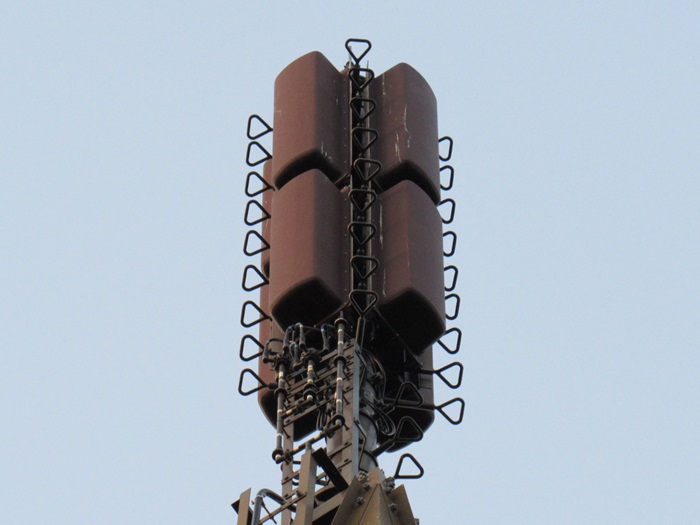

全局共用の送信アンテナです。

・4L双ループ2段2面(全局共用・水平偏波)

送信アンテナ2
見上げショット。

受信アンテナ

受信アンテナ
全局共用のTTL受信アンテナです。

・小型SHFプレートパラボラ(足利TTL固定局をTTL受信:全局共用)

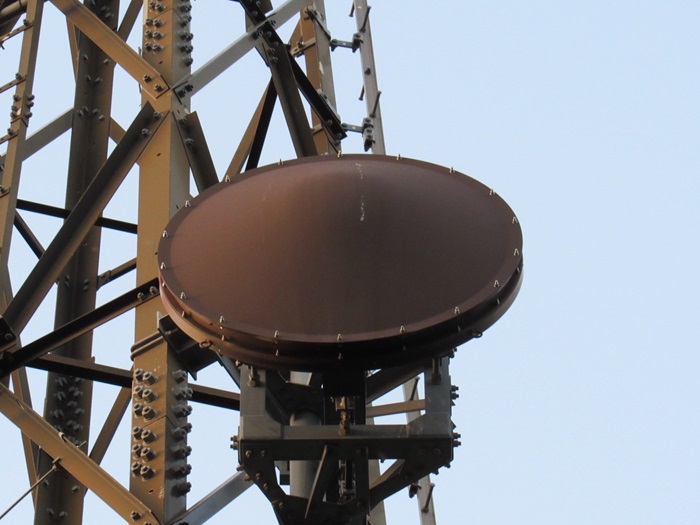

受信アンテナ2
受信アンテナを見上げショット。

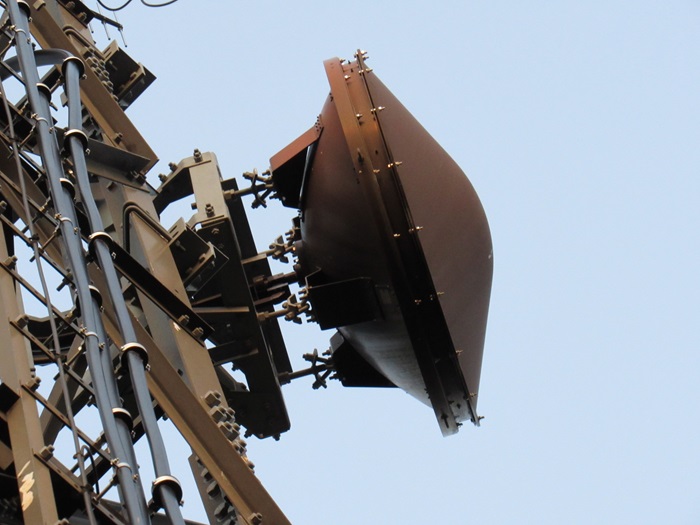

受信アンテナ3
さらに違う角度から。

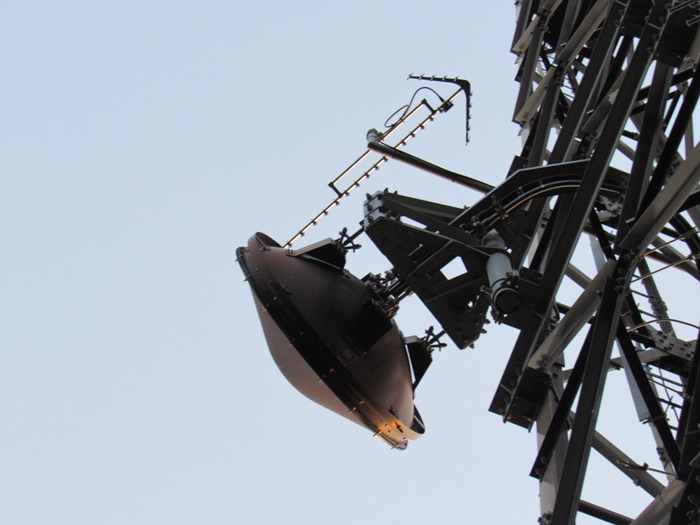

受信アンテナ4
見上げショット。

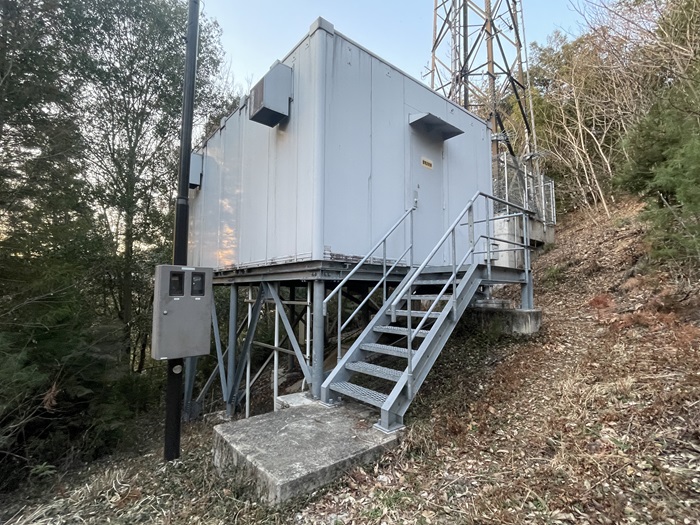

局舎

局舎
全局共用の局舎です。
斜面に建っているので下側が妙に空いています。

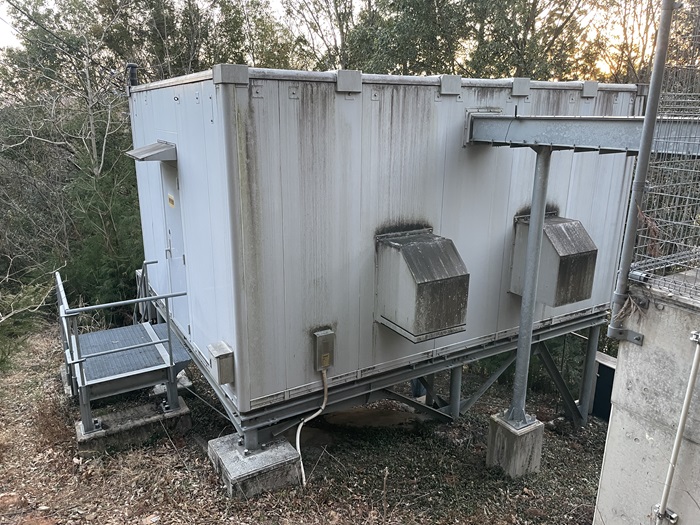

局舎2
局舎を別の角度から。

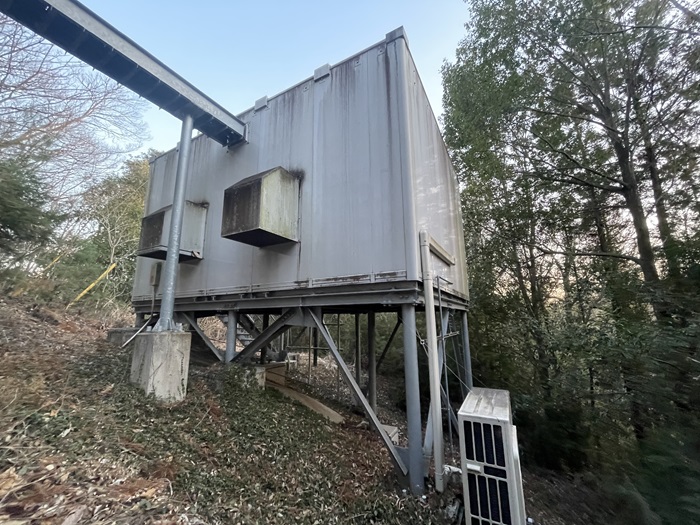

局舎3
かなり苦労して斜面に建てたように見えます。

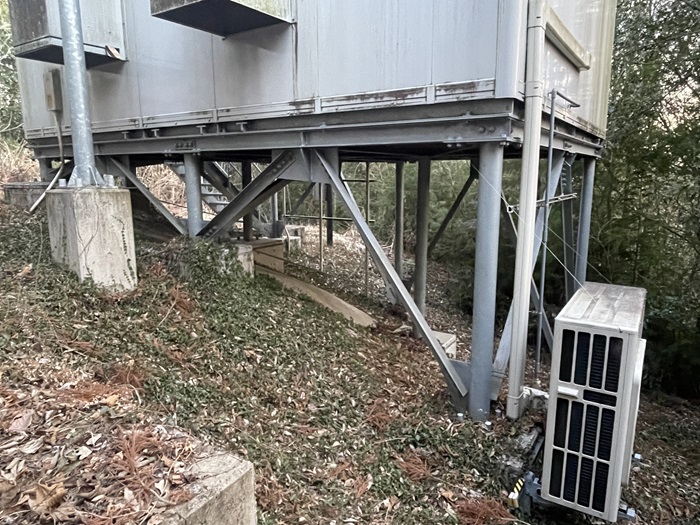

局舎4
基礎部分は斜面に沿って調整されているように見えます。

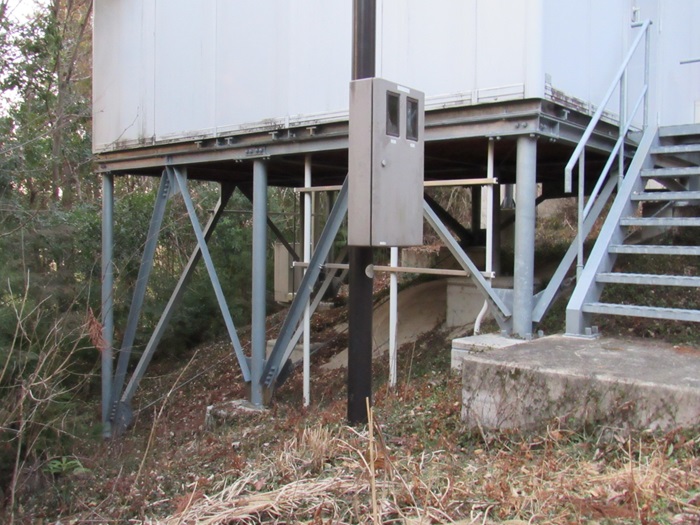

局舎5
別の角度から撮影。

その他

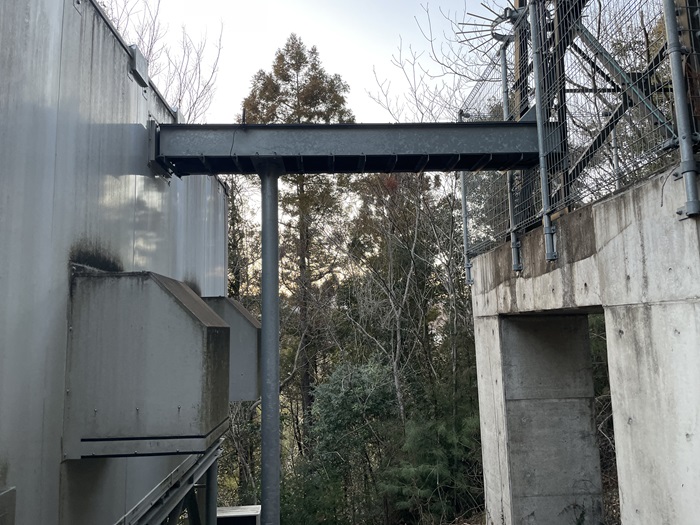

ケーブルラック
局舎と送信塔をつなぐケーブルラック。

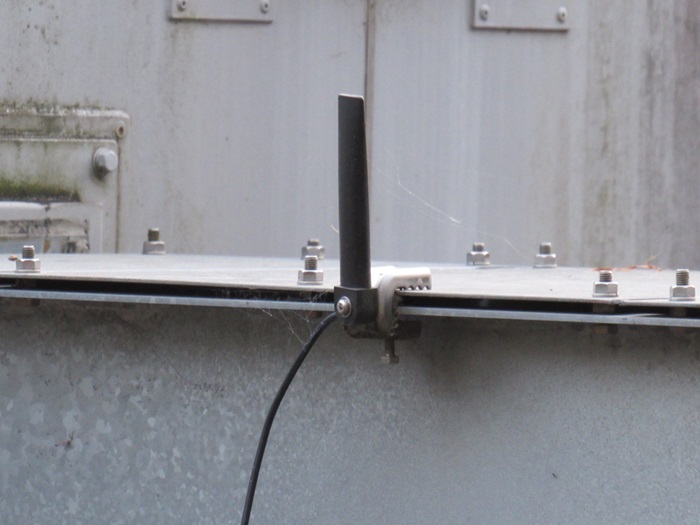

アンテナ
ケーブルラック上部に付いている監視・通報用アンテナです。

アンテナ2
ケーブルラック下部に付いている監視・通報用アンテナです。

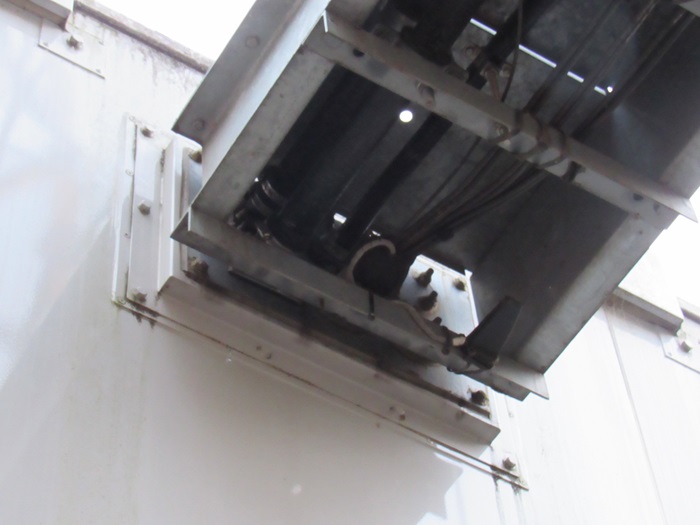

ケーブル
局舎から伸びるケーブル類。

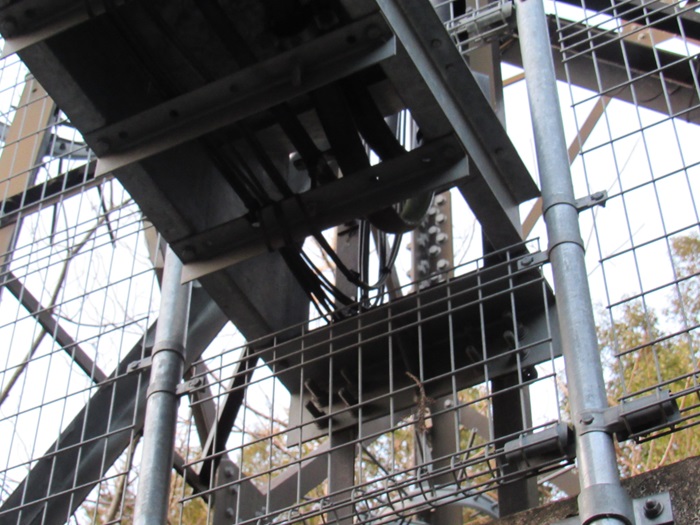

ケーブル2
送信塔へ伸びるケーブル類。

接地

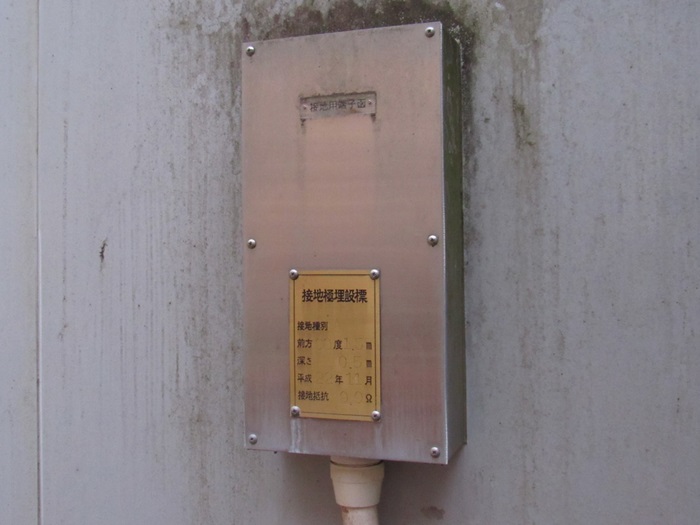

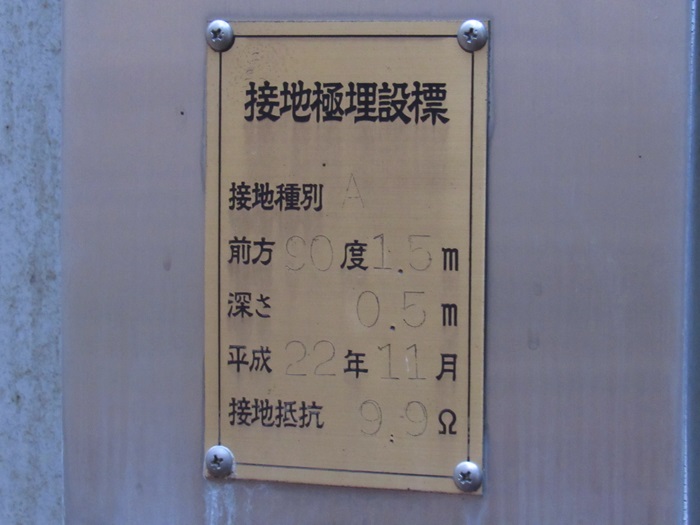

局舎に取り付けされた接地用端子函。

接地2
かなり接地抵抗は低いようです。

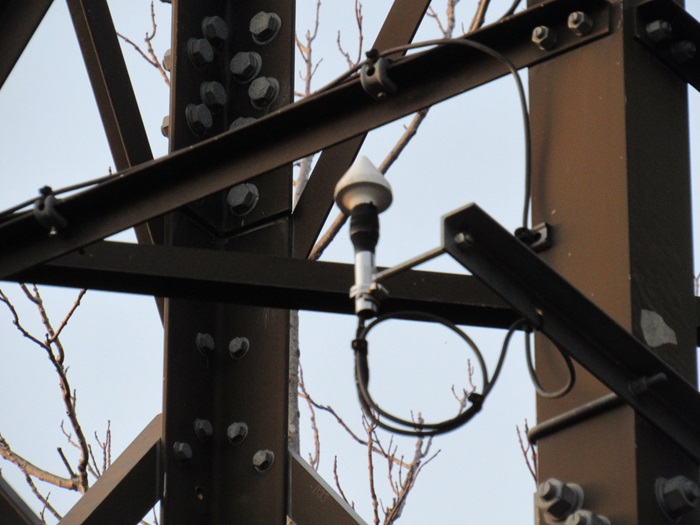

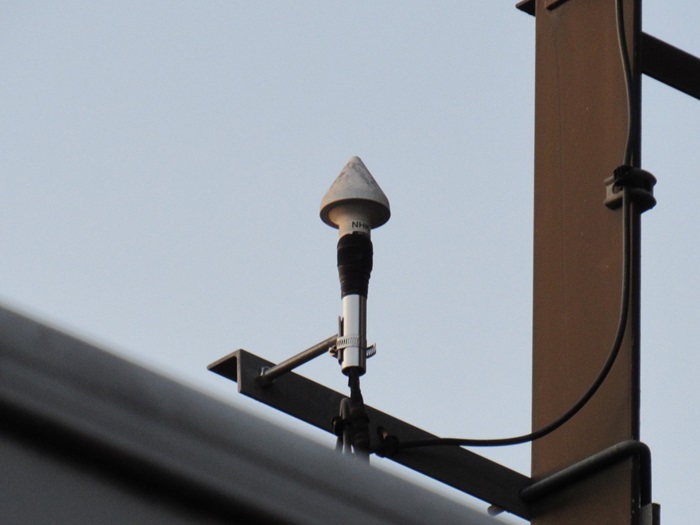

GPSアンテナ

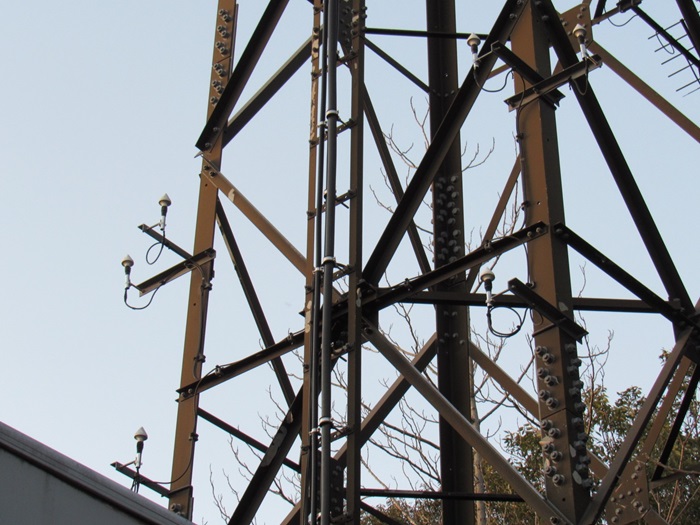

送信塔に付いているGPSアンテナ×6です。
NHK・とちぎテレビ・東京広域5局でそれぞれ各2つずつあるようです。

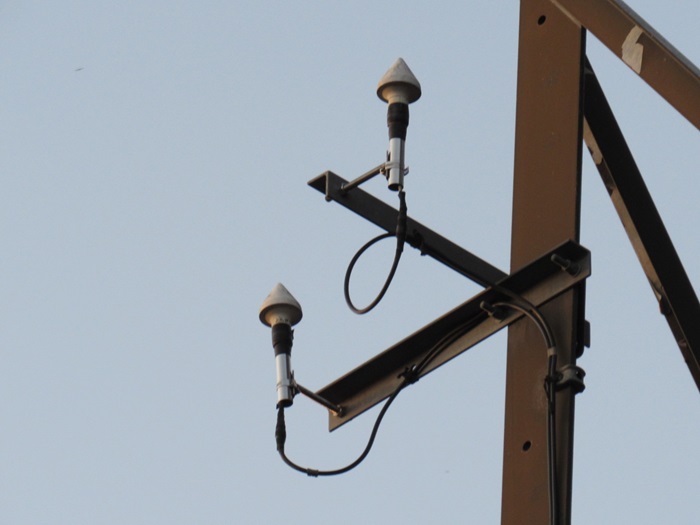

GPSアンテナ2
とちぎテレビの使用しているGPSアンテナ×2

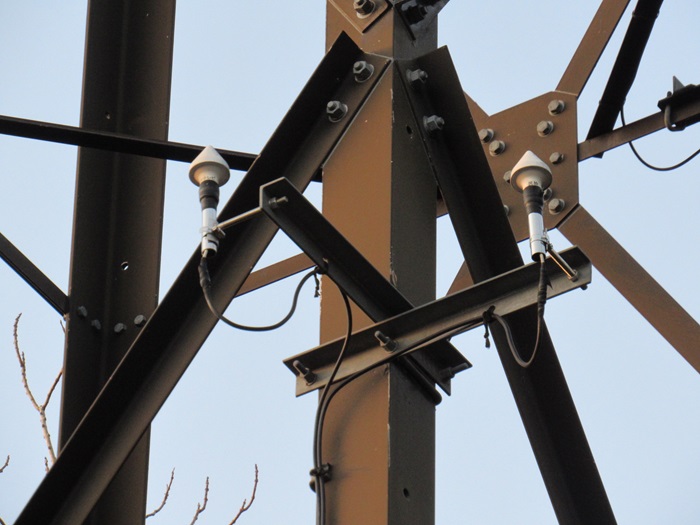

GPSアンテナ3
東京広域5局の使用しているGPSアンテナ×2

GPSアンテナ4
送信塔左側のNHKのGPS×1

GPSアンテナ5
送信塔右側のNHKのGPS×1

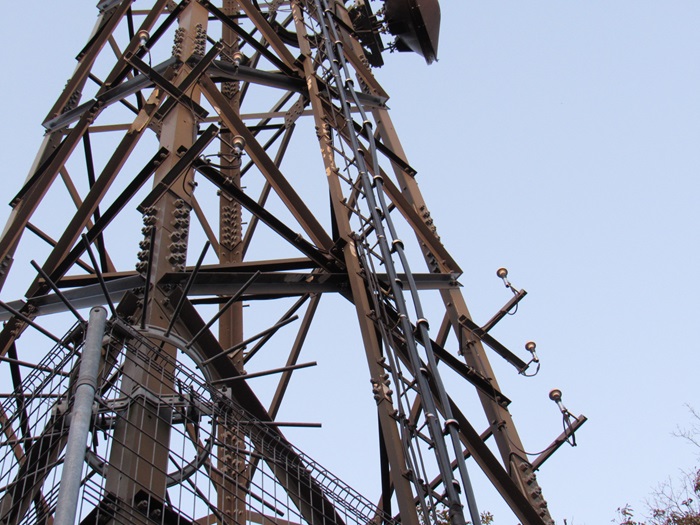

GPSアンテナ6
別の角度からGPSアンテナ。

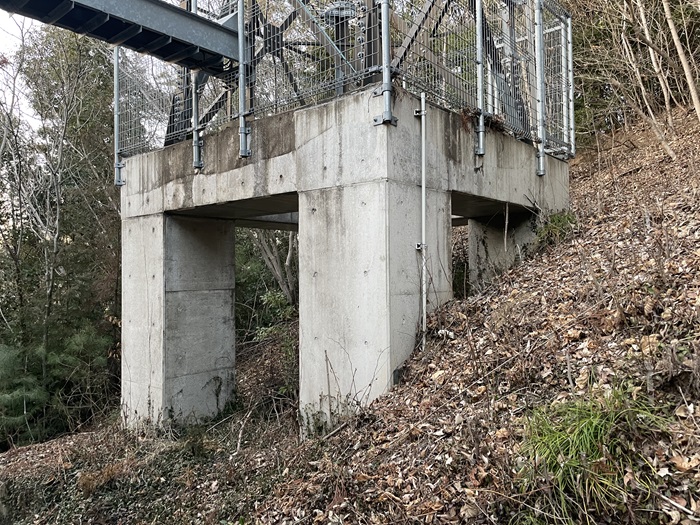

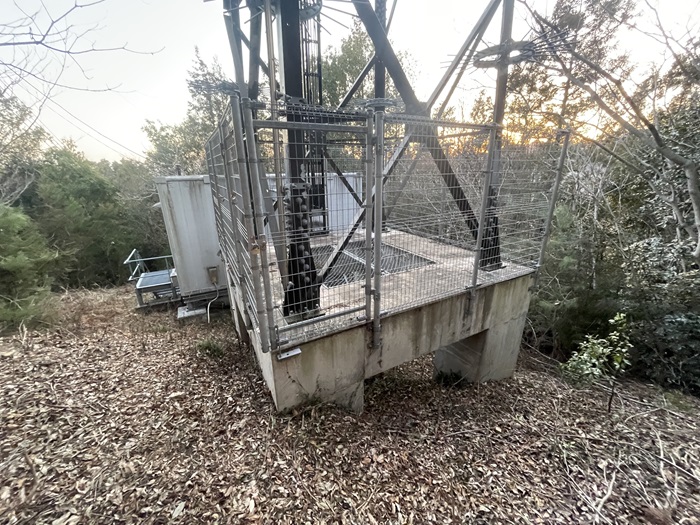

送信塔基部
送信塔も斜面に建っているため、地形に合わせた基礎があります。

送信塔基部2
別の角度から。

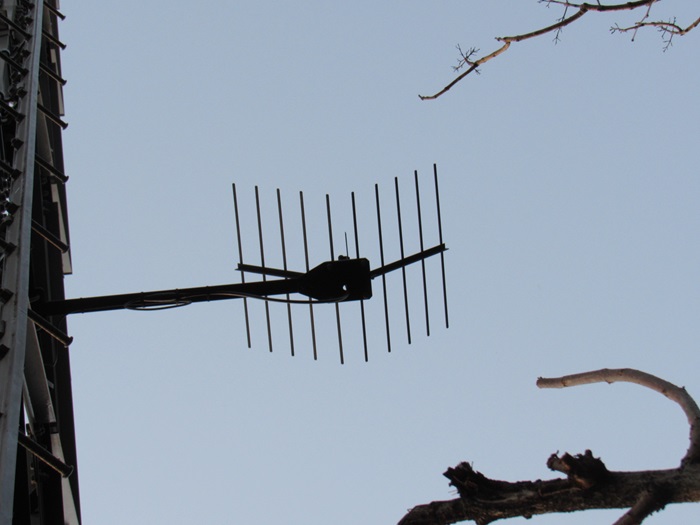

モニターアンテナ
自局のモニターアンテナ。

銘板

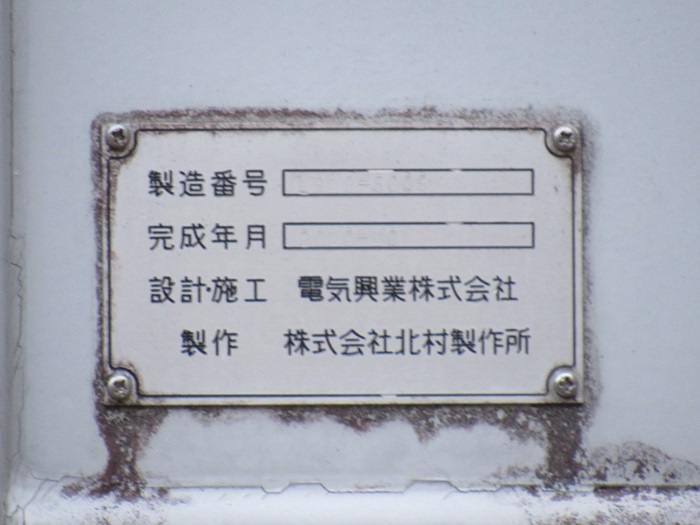

局舎の銘板です。

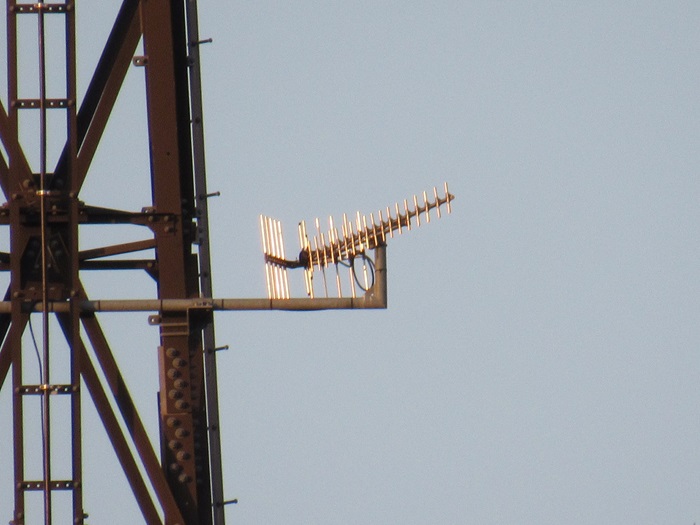

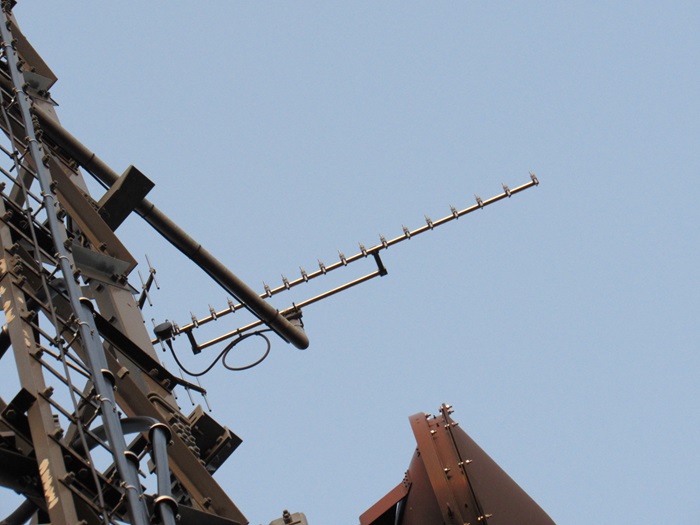

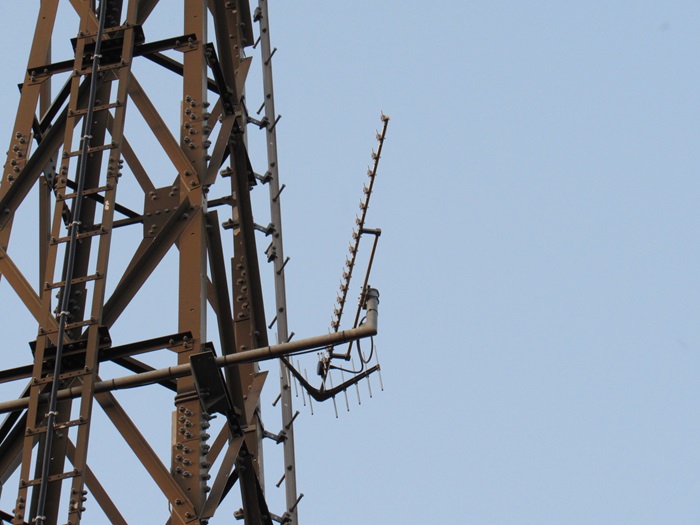

予備アンテナ
予備もしくはモニター用と思われる八木アンテナです。

・垂直八木20素子×1(足利局を放送波受信)

予備アンテナ2
別の角度から撮影。

予備アンテナ3
足利局と同一チャンネルで真上から送信されているものを受信できるのは疑問が残ります。

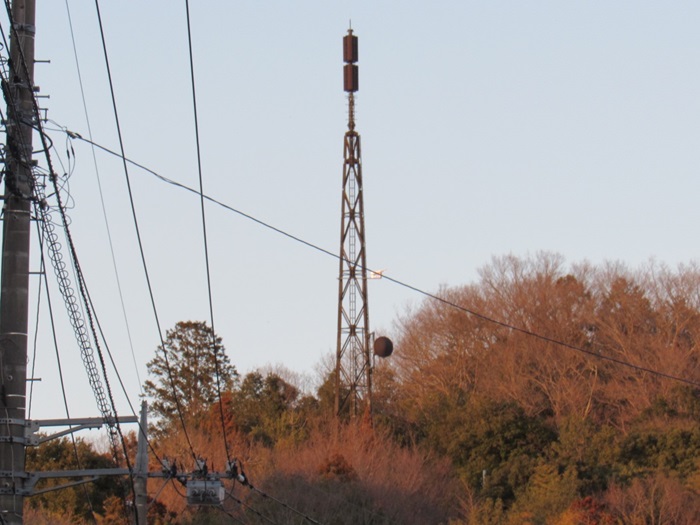

全体像
最後に麓から全体像。

遠望撮影

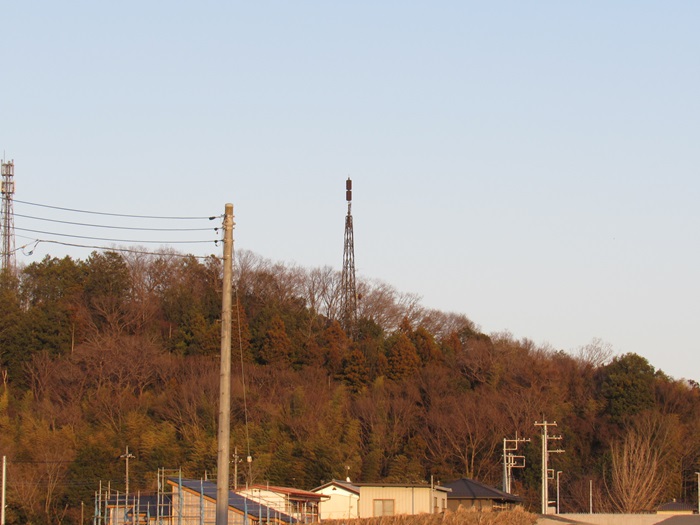

遠望撮影
送信所の西側・利保町自治会館付近から撮影した遠望画像です。

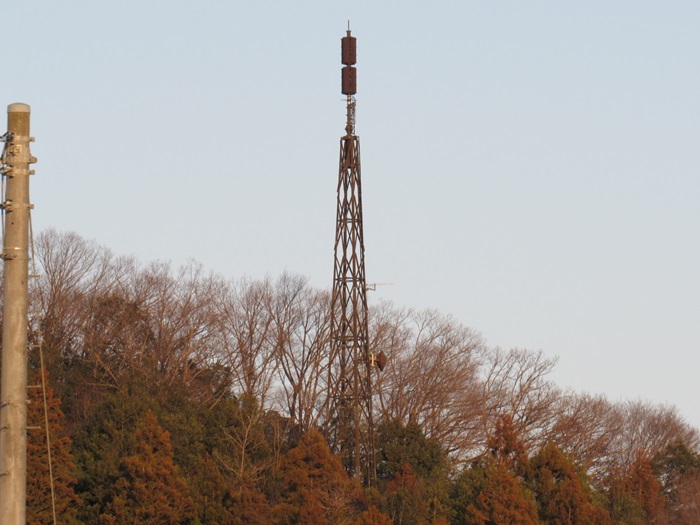

遠望撮影2
少し拡大しました。

2024年05月25日訪問分

2024年05月25日訪問
2020年08月05日に訪問した際の画像です。
送信所付近で工事がされていて、直接訪問はできませんでした。
今回は遠望撮影のみです。

送信アンテナ

送信アンテナ
送信アンテナです。

・4L双ループ2段2面(全局共用)

送信アンテナ2
少し拡大しました。

受信アンテナ

受信アンテナ
受信アンテナです。

・TTLプレートパラボラ(全局共用・足利からTTL受け)

遠望

遠望画像
麓からの送信所のようすです。

その他

八木アンテナ
足利局方面を向いている八木アンテナです。

2020年08月05日訪問分

2020年08月05日
2020年08月05日に訪問した際の画像です。
サイト開設当時の編集手法のため見づらい点があるかと思います。

送信アンテナ

送信アンテナ
送信アンテナです。
・4L双ループ2段2面(全局共用)

送信アンテナ2
別角度から撮影。

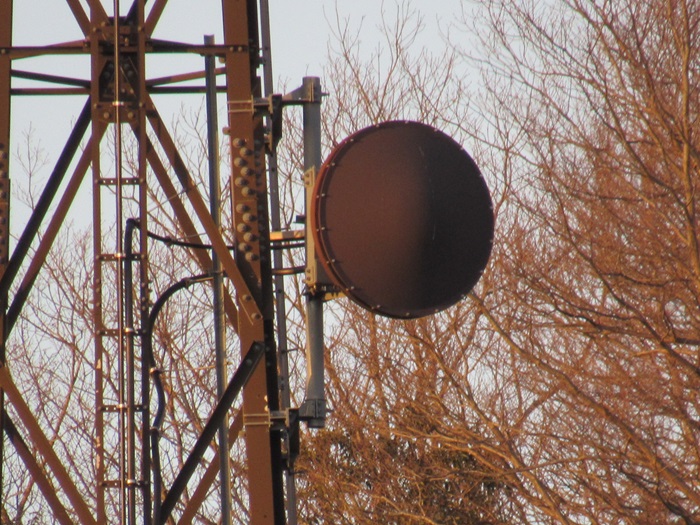

受信アンテナ

受信アンテナ
受信アンテナです。足利局からのTTL局受信でした。
・小型プレートパラボラ×1

受信アンテナ2
予備で八木アンテナでも受信しているようです。

局舎

局舎
よく見かける局舎がありました。

GPSアンテナ
GPSアンテナ2
GPSアンテナ3
GPSアンテナ4
GPSアンテナは計6つありました。

その他

麓からの眺め
麓からの眺めです。

麓からの眺め2
さらに別角度から撮影。

麓からの眺め3
ズーム。

道のり

市街地のはずれにある里山(というより丘)ですのでアクセスはしやすいです。

車でお越しの方は西大月せんげん会館又は、セブンイレブン足利大月町店の
駐車場へ駐車しましょう。なお西大月せんげん会館駐車場奥の畦道を進むと
すぐに送信施設にたどり着きます。(3分くらい)
道のり
西大月せんげん会館駐車場奥のこのような道を進みます。

道のり2
祠のような建物の横を通ります。

道のり3
さらに数分進みます。

道のり4
このような道を少し進めばすぐに送信所です。
