足利月谷テレビ中継局(栃木県・足利市)

「栃木県足利市月谷町(北郷小学校月谷分校跡東の山)」にあるデジタルテレビ中継局です。
NHKや東京広域5社、とちぎテレビで施設を全局共用している送信所です。
この送信所がある地域は近隣中継局からの電波が届きにくい場所にあるようです。
アナログ放送終了後の2014年頃に整備されたデジタル新局です。

■初回訪問日:2020年05月12日
■最終訪問日:2025年10月29日

2025年10月29日訪問時

2025年10月29日訪問時の画像です。
天気が良い日でしたが日没寸前でしたので直接訪問は断念して遠望撮影のみです。

遠望撮影

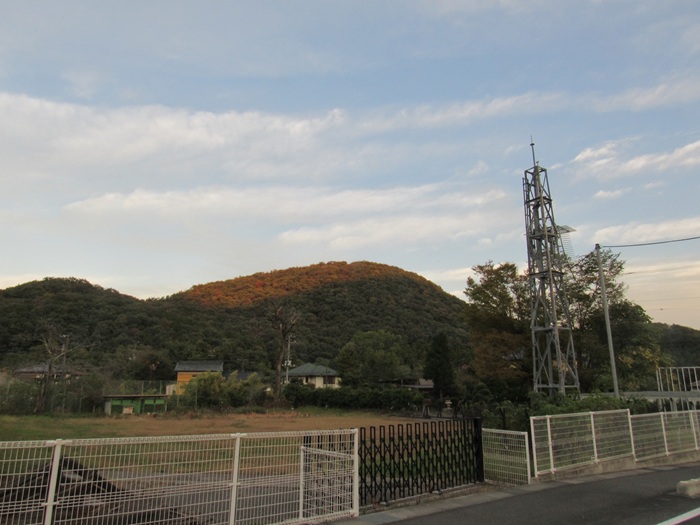

足利市民俗資料室のすぐ横にある受信点付近からの遠望撮影しました。

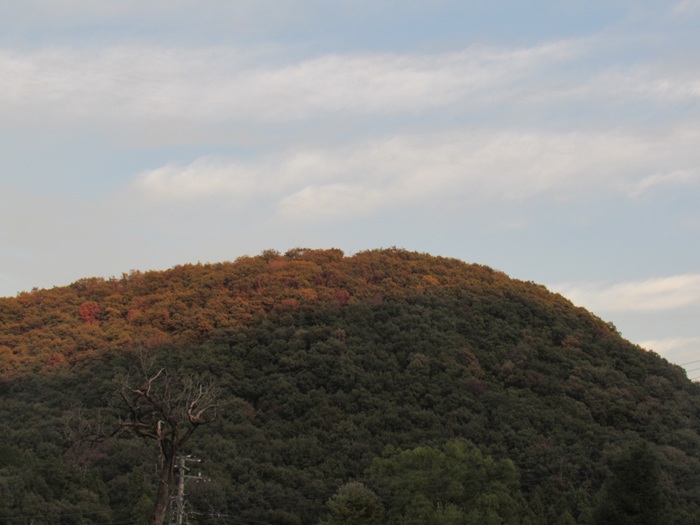

送信所のある山を拡大しました。
少しくぼんで見える部分が送信所です。

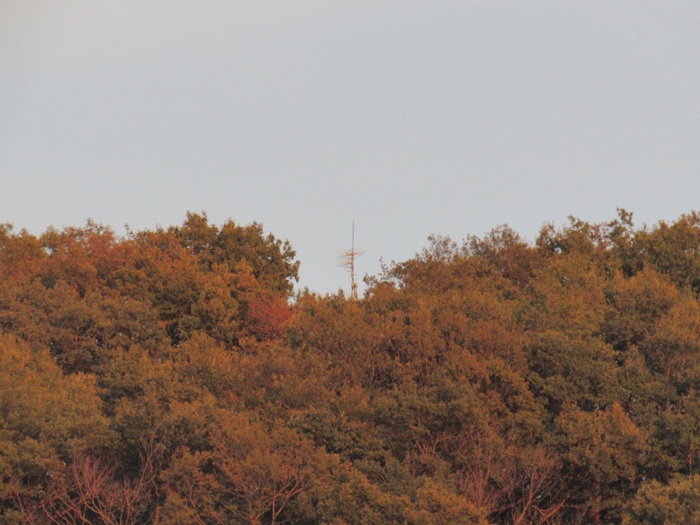

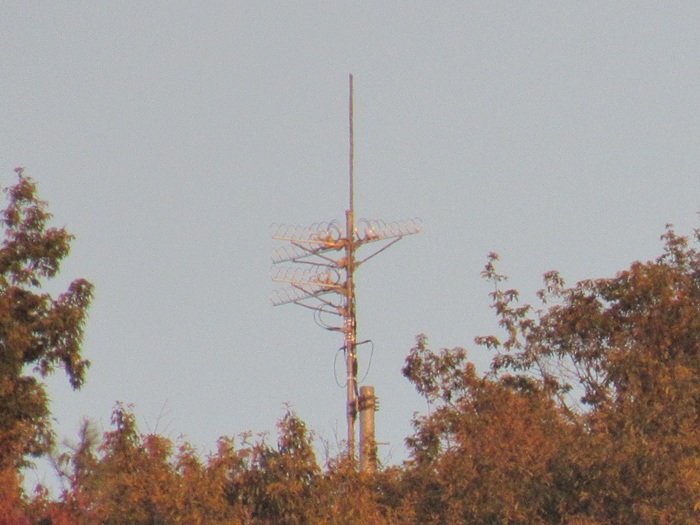

さらに拡大しました。

はっきりと送信アンテナが確認できます。

・送信アンテナ:リング8素子2段2面+1段1面(全局共用・水平偏波送信)

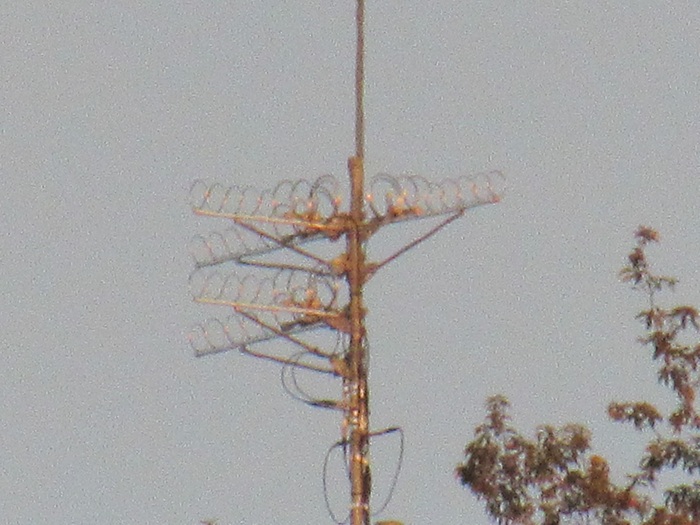

カメラのズーム限界でノイジーですが、さらに拡大しました。

受信アンテナ

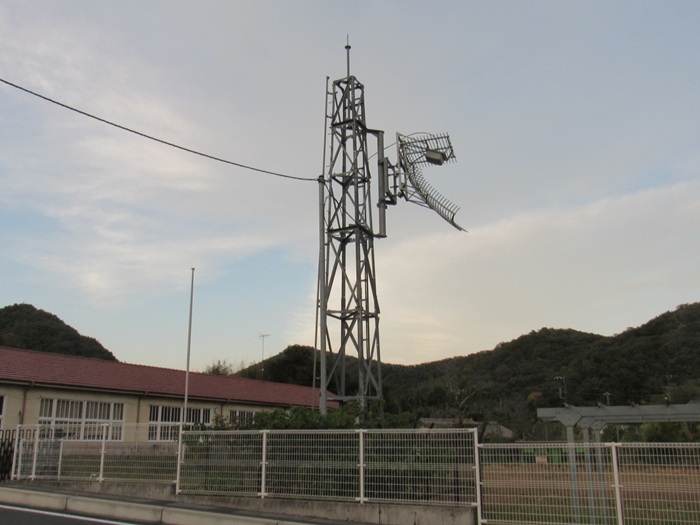

足利市民俗資料室のすぐ横にある受信点です。

受信アンテナを拡大しました。

・受信アンテナ:オフセットグリッドパラボラ(全局共用:足利名草局を放送波受信)

別の角度から受信アンテナを撮影。

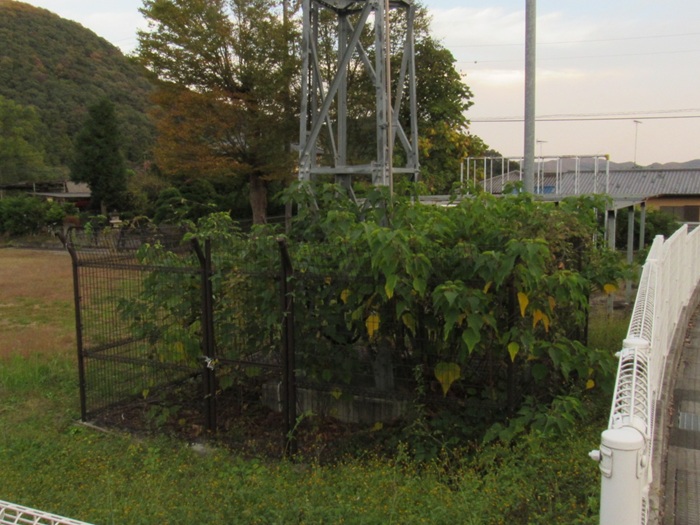

受信点の機器類です。

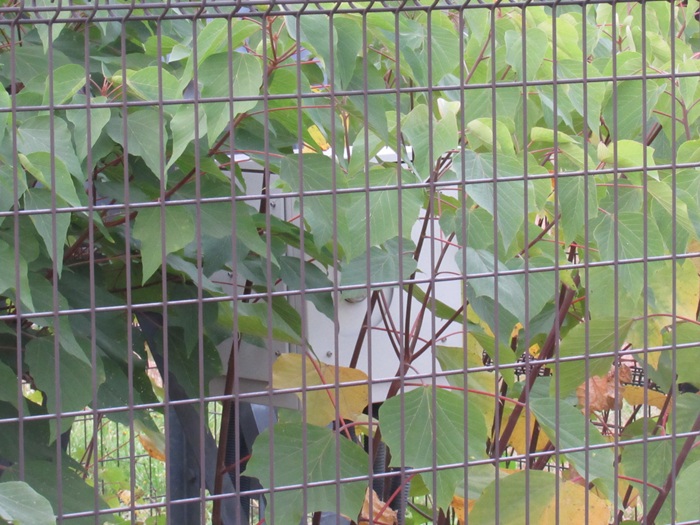

前回訪問時から5年の歳月を経て草木に埋もれかけています。

かろうじて機器収容函が見えます。

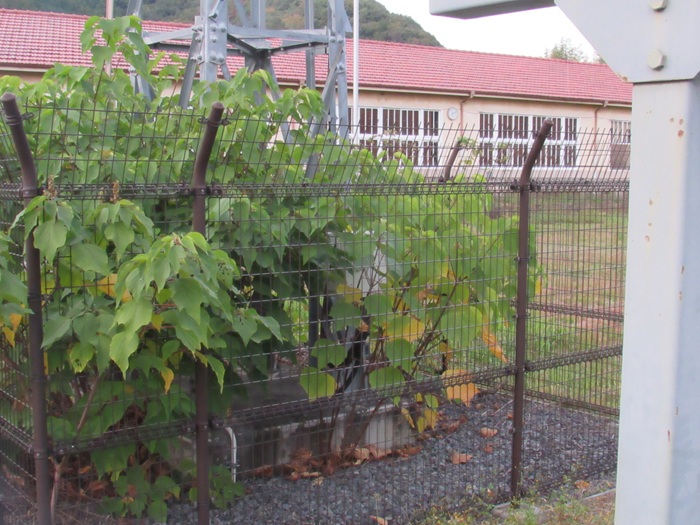

別の角度から撮影。

その他

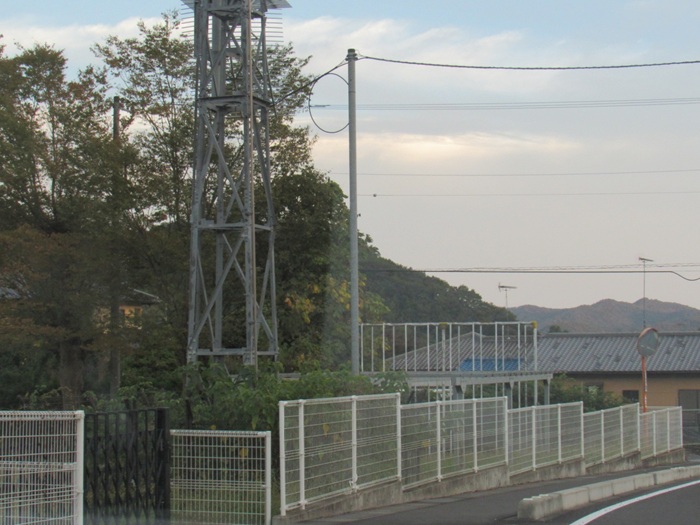

受信点から送信点へ向かうケーブルです。

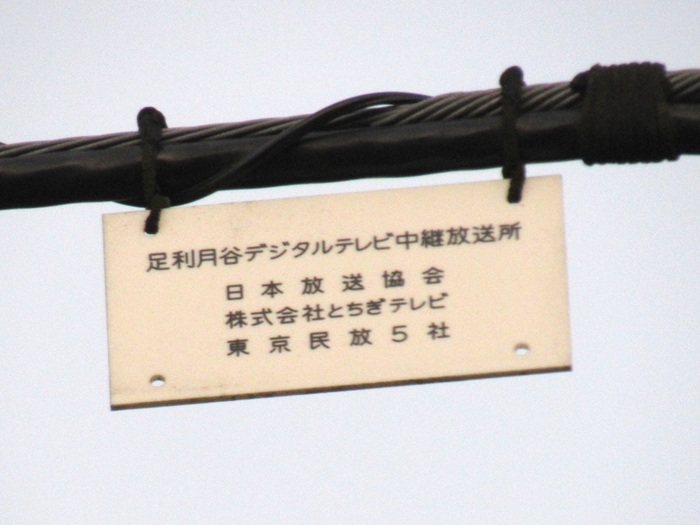

ケーブルに付いている札です。

2020年05月12日訪問時

2020年05月12日訪問時の画像です。
サイト開設当初の編集手法のためお見苦しい点がございます。
この日はこの「足利月谷局」と付近にある「足利五十部局」の2局を直接訪問してきました。

送信アンテナ

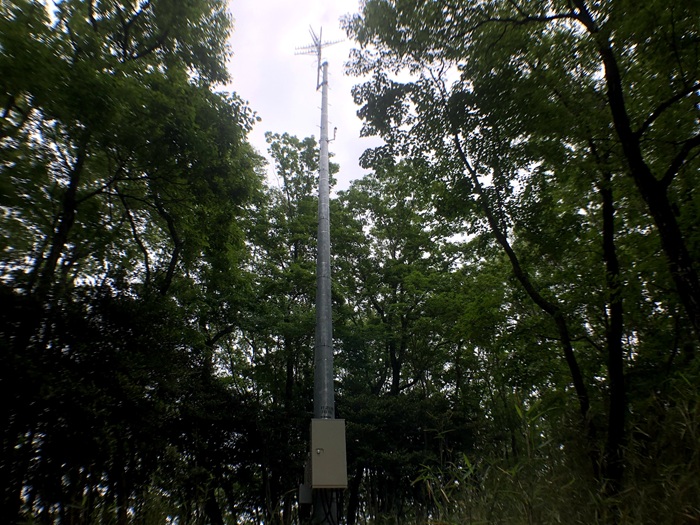

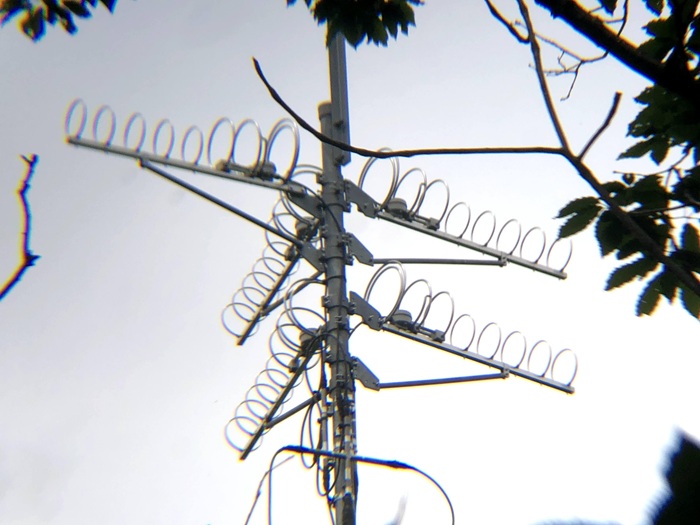

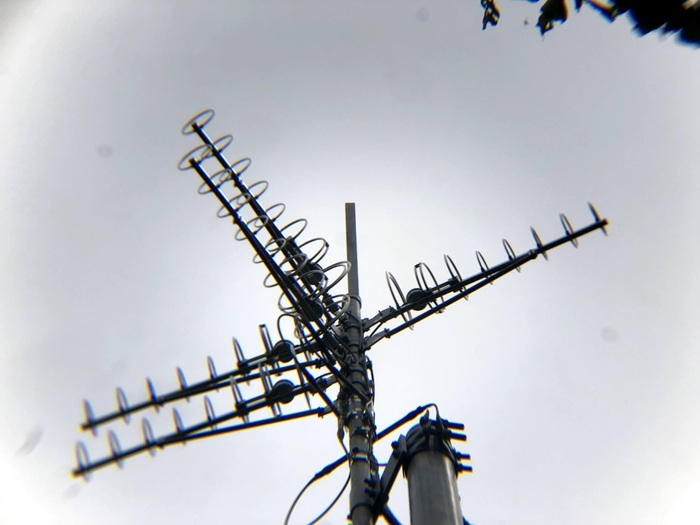

全局共用の送信アンテナです。

・送信アンテナ:リング8素子2段2面+1段1面(全局共用・水平偏波送信)

少し角度を変えて撮影。

受信アンテナ

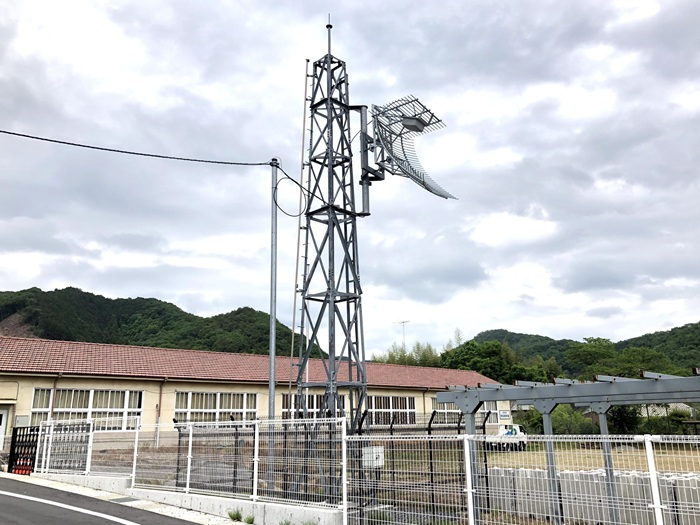

送信点から南西に約650m離れた場所にある受信アンテナです。

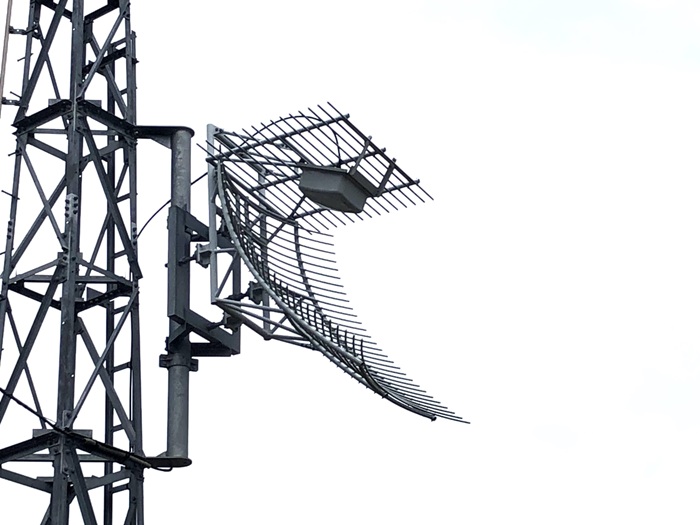

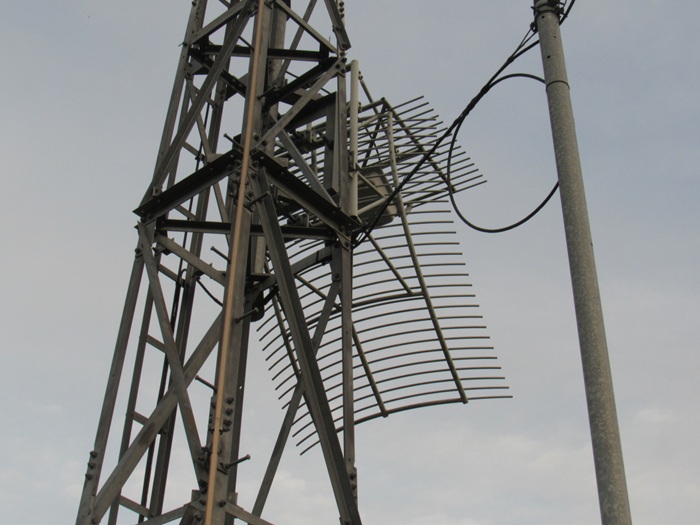

受信アンテナを拡大しました。

・受信アンテナ:オフセットグリッドパラボラ(全局共用:足利名草局を放送波受信)

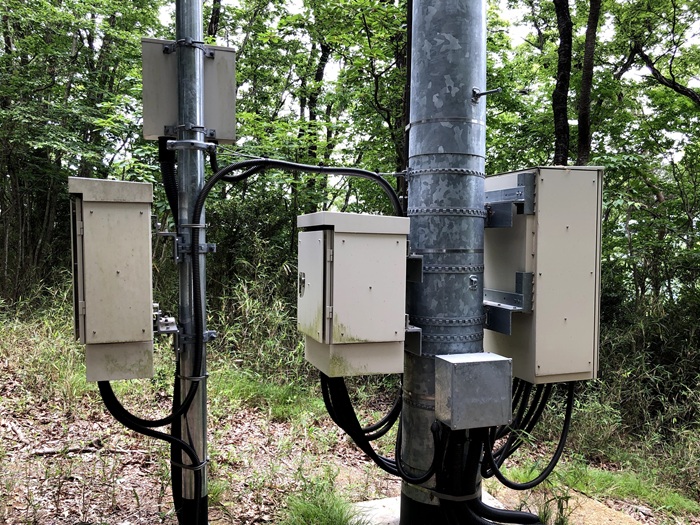

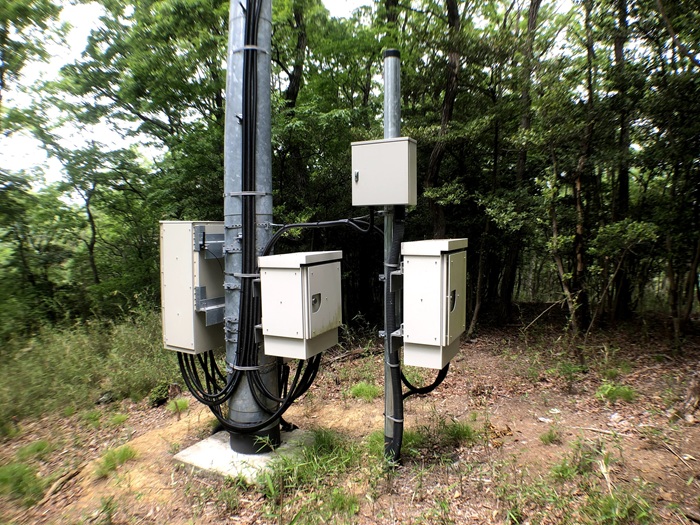

受信点の機器類です。

機器類

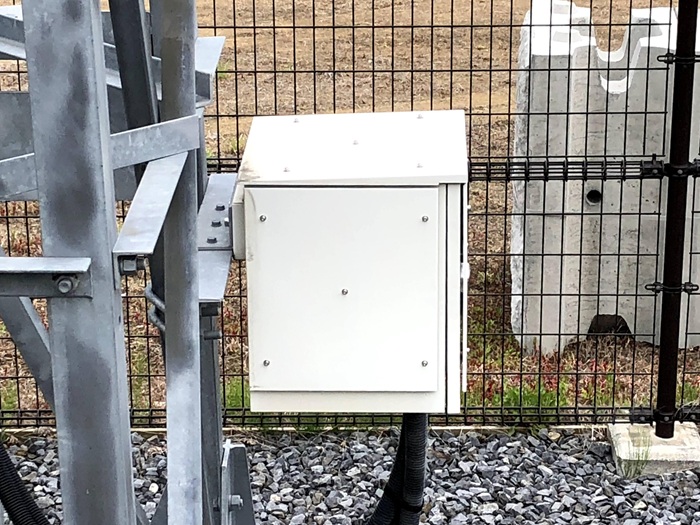

ミニサテ局でよく見かける機器収容函です。

別の角度から撮影。

その他

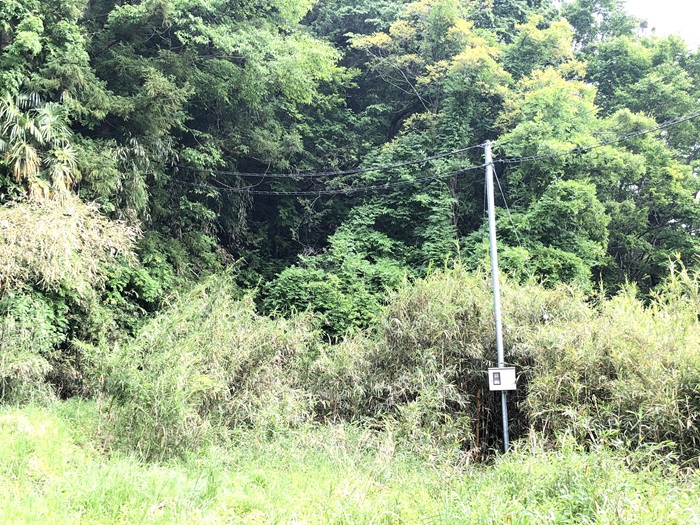

送信所の西側から送信所へ向かっている電線です。
途中から地下埋設になっているようです。

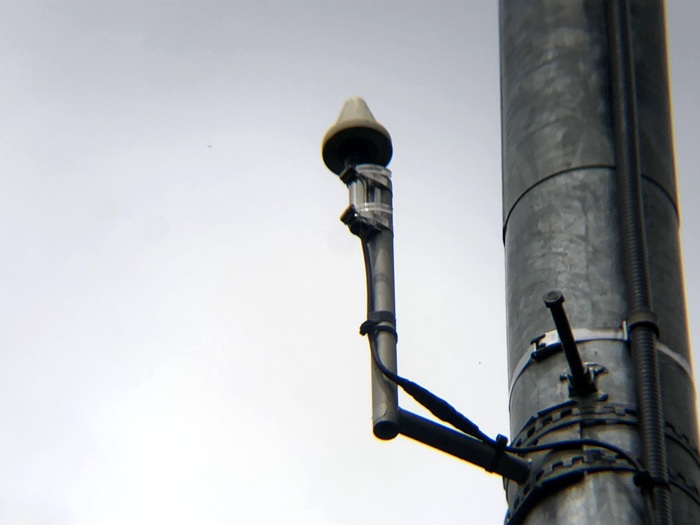

送信柱に付いているGPSアンテナ×1です。

道のり

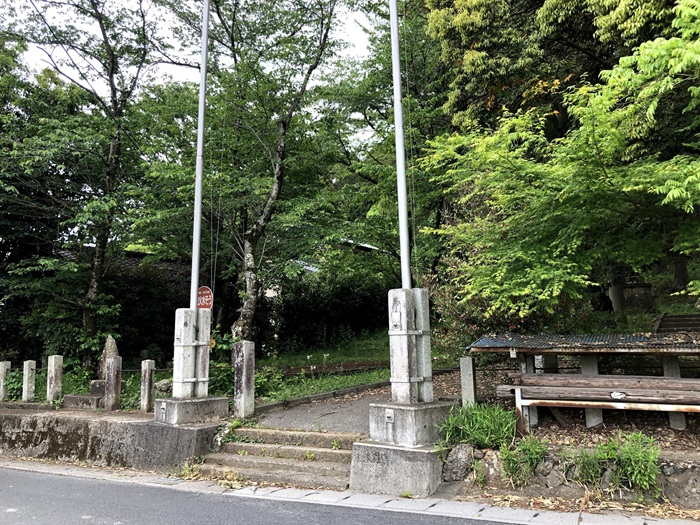

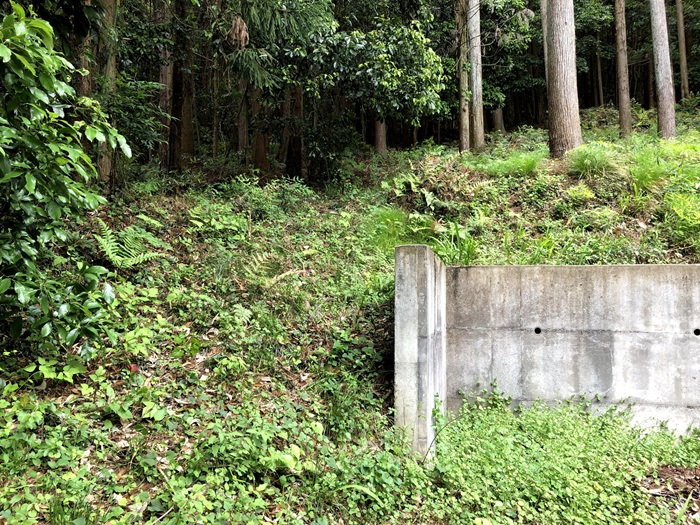

送信所から南東側にかなり離れた「示現神社」から登局路が続いています。

分かりづらいですが境内の奥に道があります。

しばらく登っていくと景色の良い場所がありました。麓は月谷町の南西側の景色です。
