足利五十部テレビ中継局(栃木県・足利市)

「栃木県足利市五十部町字西舟(湯殿山)」にあるデジタルテレビ中継局です。
NHKや東京広域5社、とちぎテレビで施設を全局共用している送信所です。
山頂には「湯殿山神社」がある為か、整備された登局路がありました。

■初回訪問日:2020年05月12日
■最終訪問日:2025年10月29日

2025年10月29日訪問時

2025年10月29日訪問時の画像です。
今回は天気が良かったので直接訪問してみました。

送信アンテナ

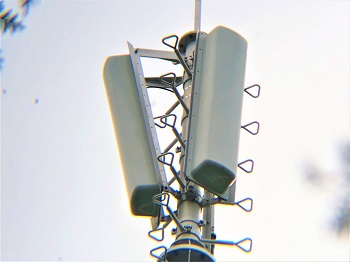

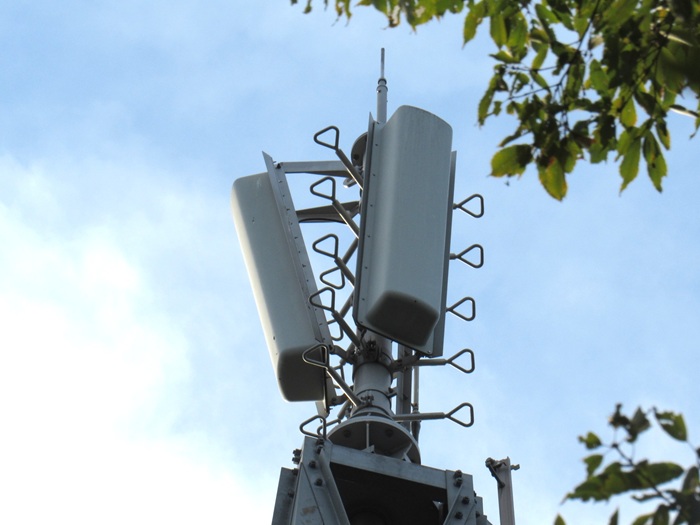

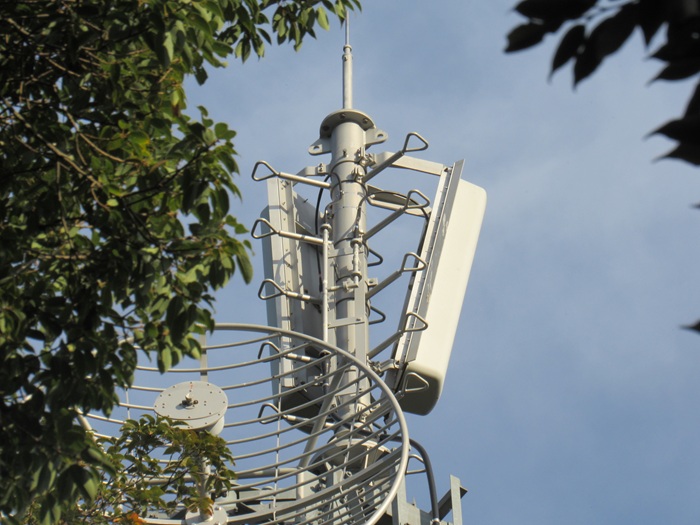

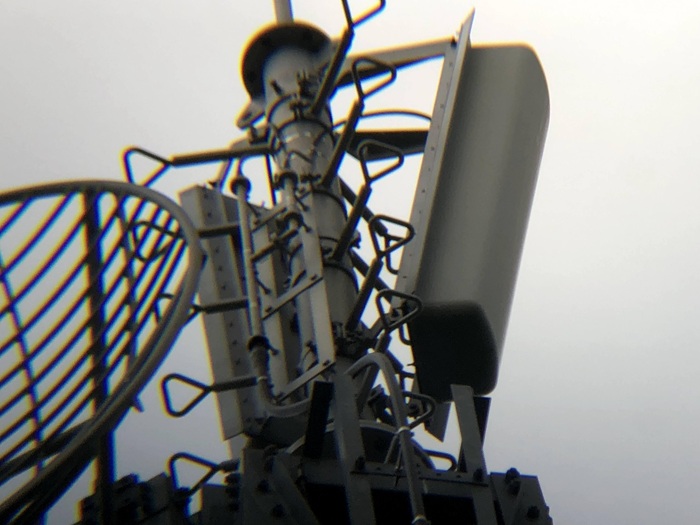

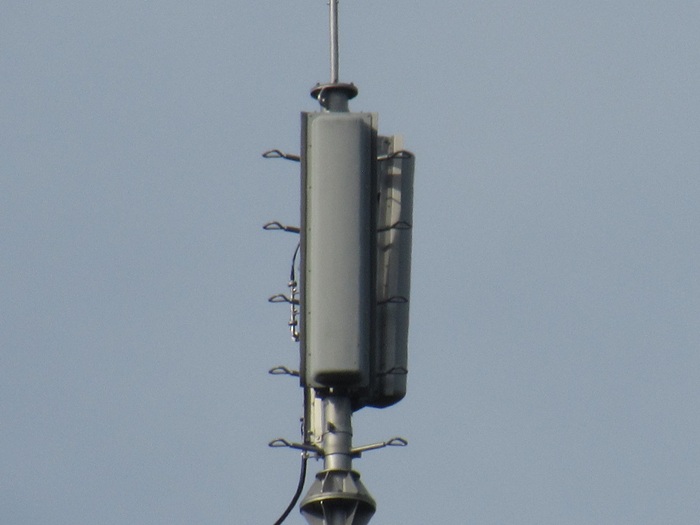

全局共用の送信アンテナです。

・送信アンテナ:4L双ループ1段2面(全局共用・水平偏波送信)

東側から撮影。

西側から撮影。

受信アンテナ

群馬・足利方面の2方向へ向いている受信アンテナです。

・左向け:水平グリッドパラボラ(東京広域5局:前橋局を放送波受信)
・右手前向け上段:SHF帯プレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・右手前向け下段:垂直グリッドパラボラ(とちぎテレビ:足利局を放送波受信)

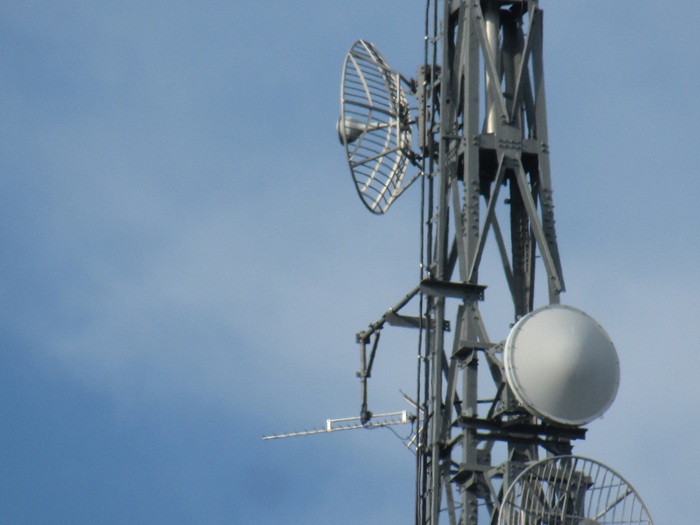

群馬・足利方面の2方向へ向いている受信アンテナです。

・水平グリッドパラボラ(東京広域5局:前橋局を放送波受信)

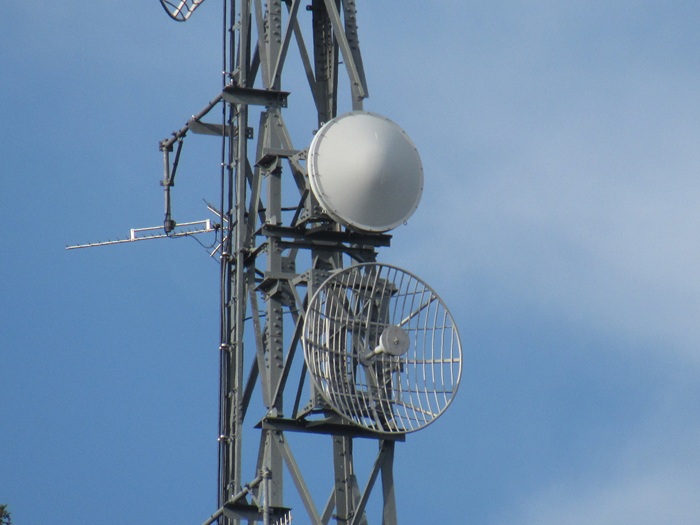

群馬・足利方面の2方向へ向いている受信アンテナです。

・上段:SHF帯プレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・下段:垂直グリッドパラボラ(とちぎテレビ:足利局を放送波受信)

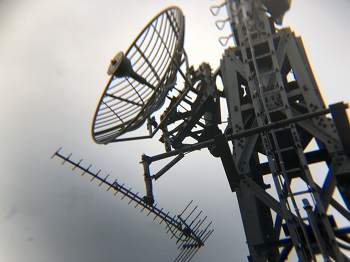

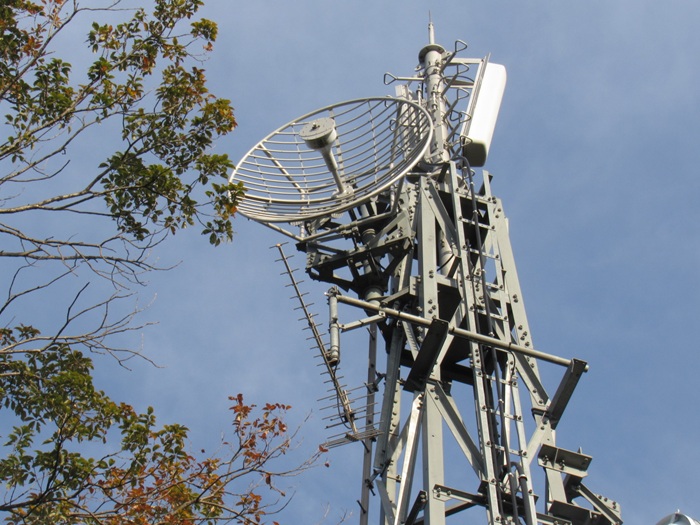

角度を変えて群馬方面を向いていている受信アンテナを撮影。
下に付いている八木アンテナは予備受信or受信モニター用だと思います。

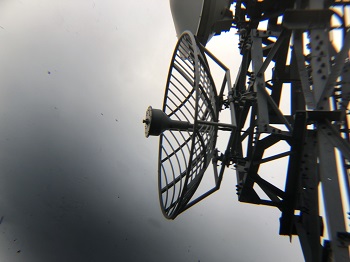

受信アンテナを拡大しました。

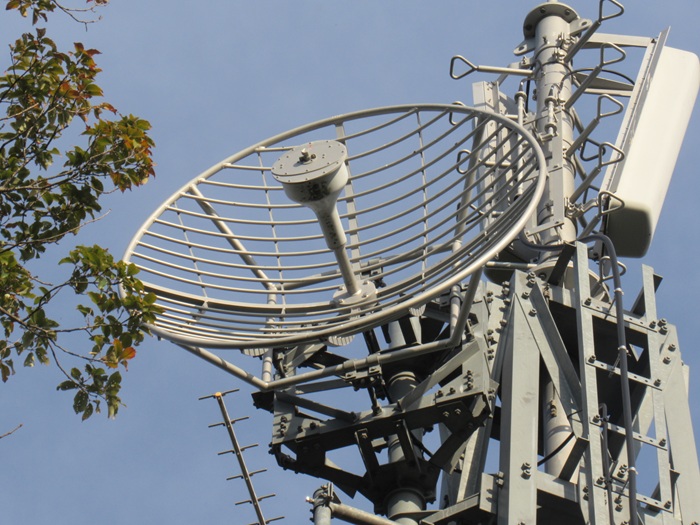

水平偏波受信のグリッドパラボラです。

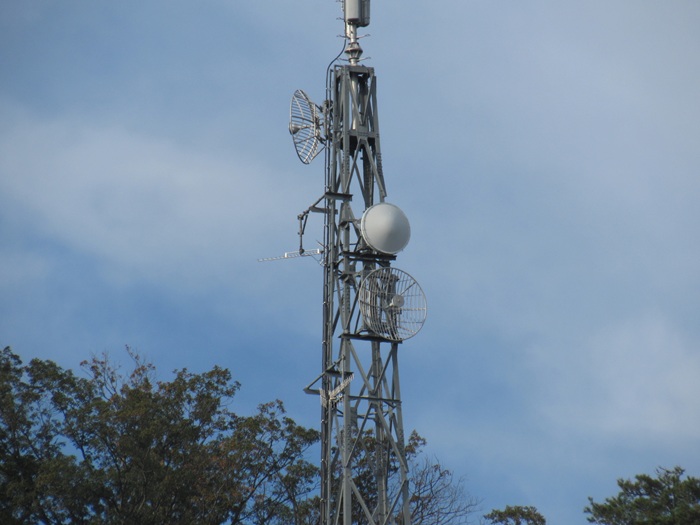

角度を変えて足利方面を向いていている受信アンテナを撮影。

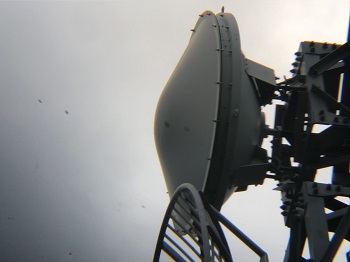

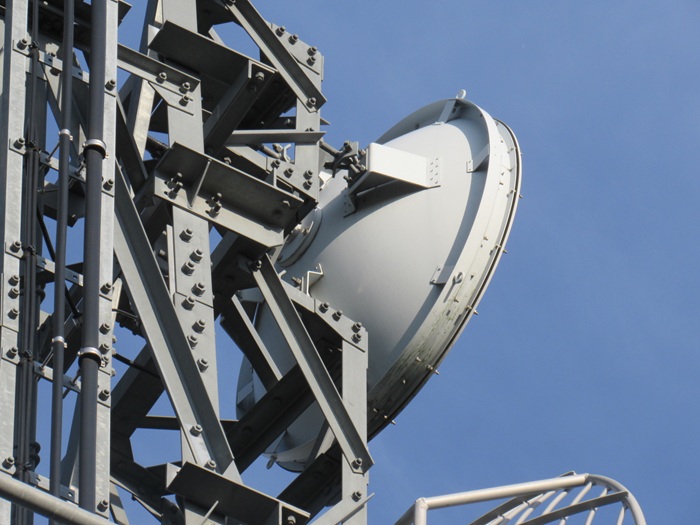

NHKが使用しているSHF帯パラボラです。

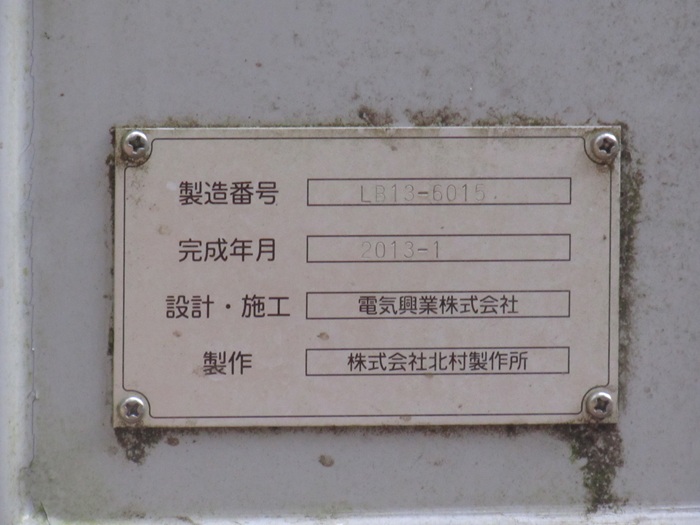

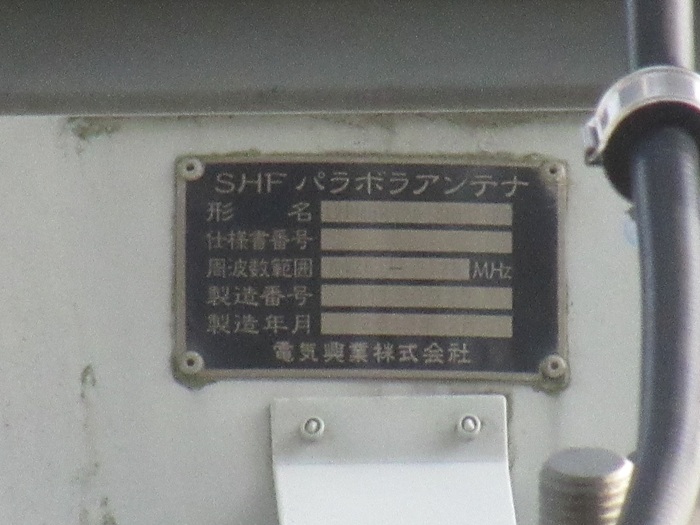

プレートパラボラの銘板です。

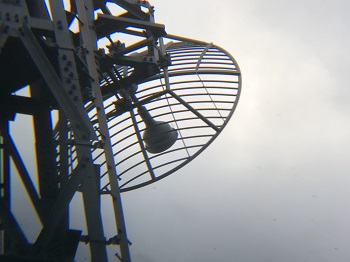

とちぎテレビが使用している垂直偏波受信のグリッドパラボラです。

局舎

全局共用の局舎です。

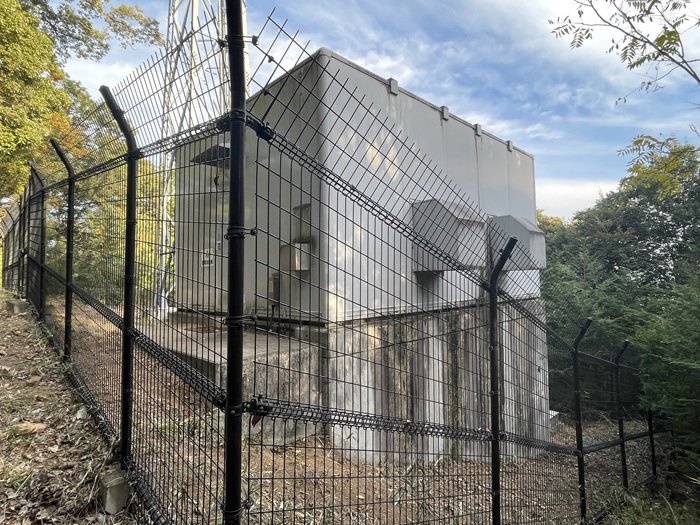

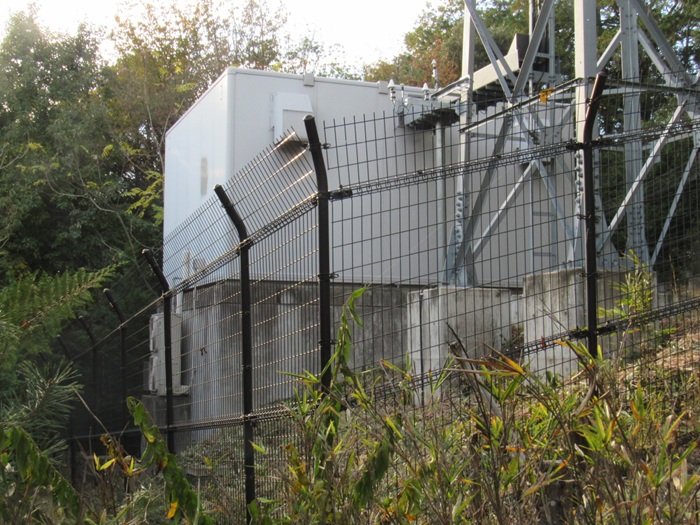

少し角度を変えて西側から撮影。

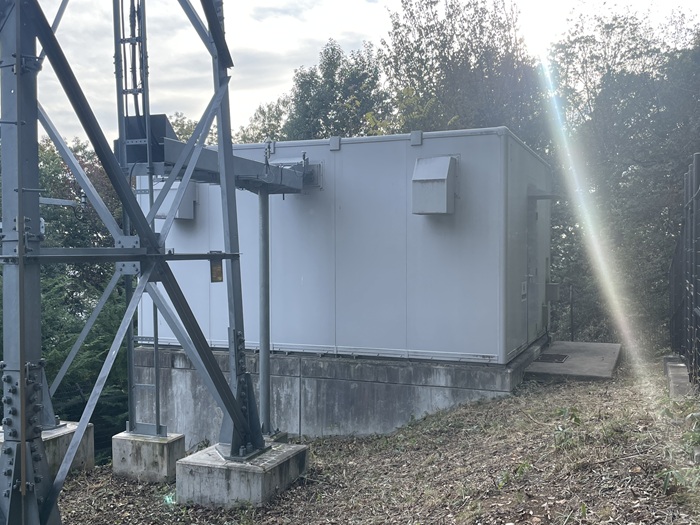

少し角度を変えて東側から撮影。斜面に建設されています。

さらに角度を変えて撮影。

その他

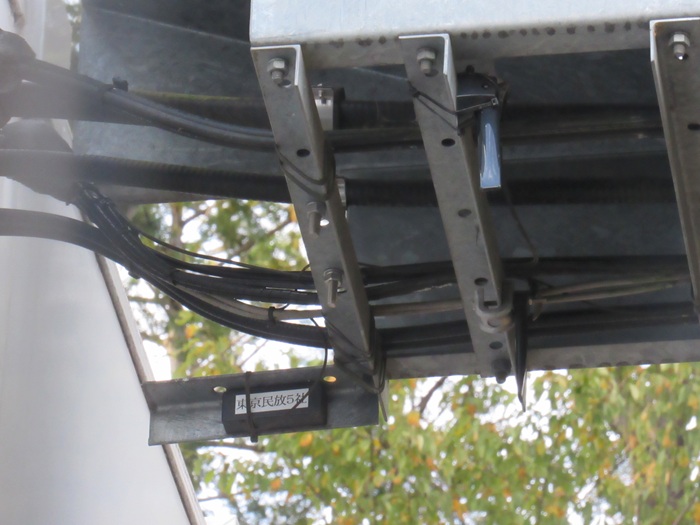

監視・通報用アンテナです。合計3つあります。
板タイプのものと棒タイプのものがあります。

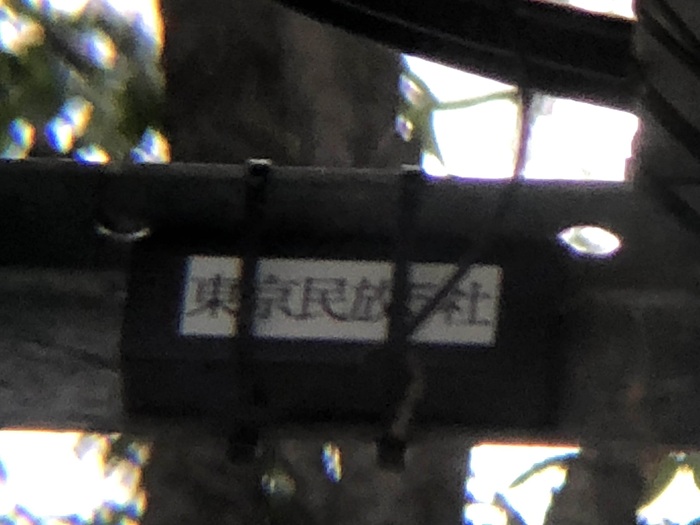

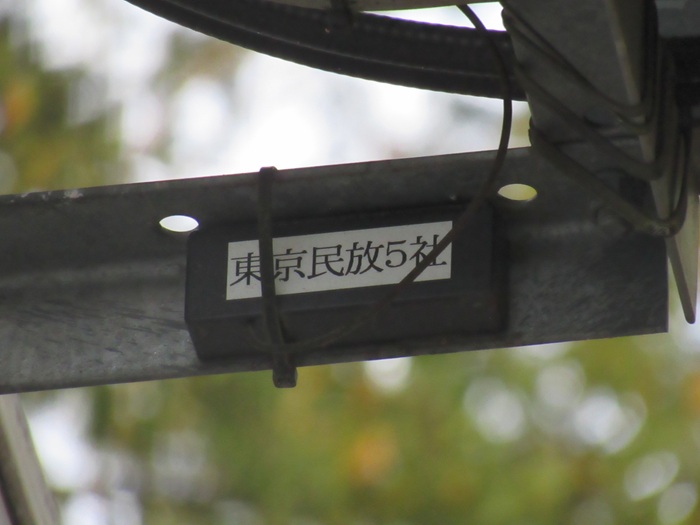

東京民放5社が使用している機器の監視・通報用アンテナです。

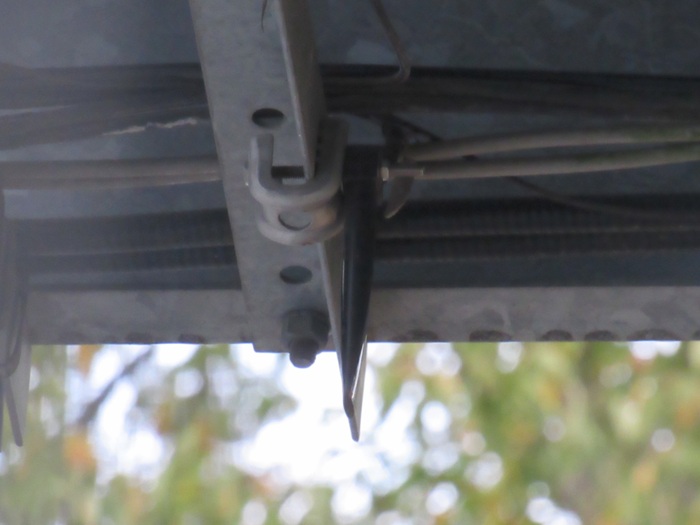

手前側の監視・通報用アンテナです。

奥側の監視・通報用アンテナです。

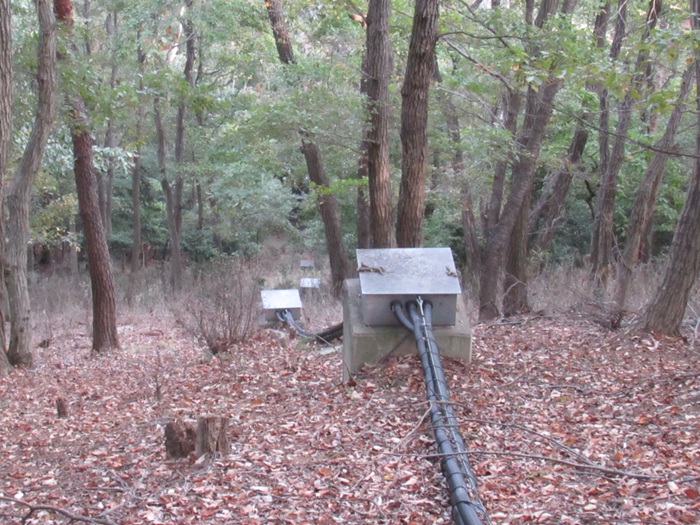

電力ケーブルは急斜面を地上敷設で配線されていました。

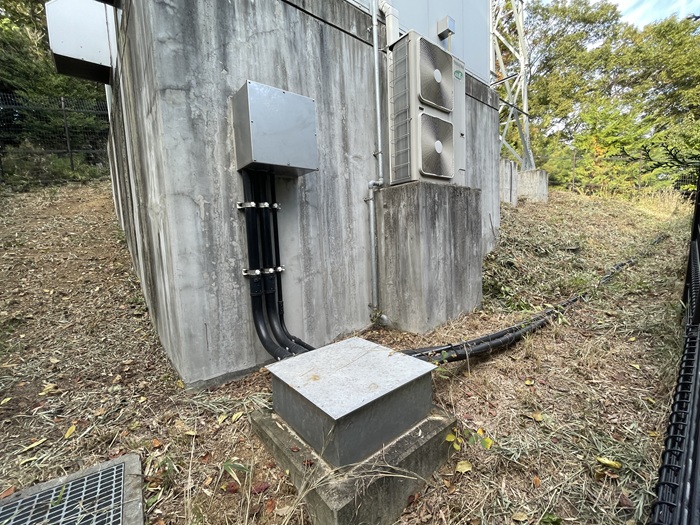

局舎へのケーブル接続箇所です。

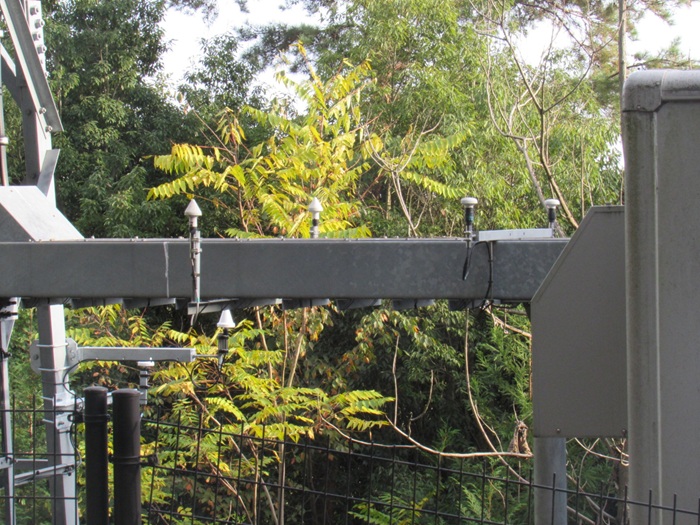

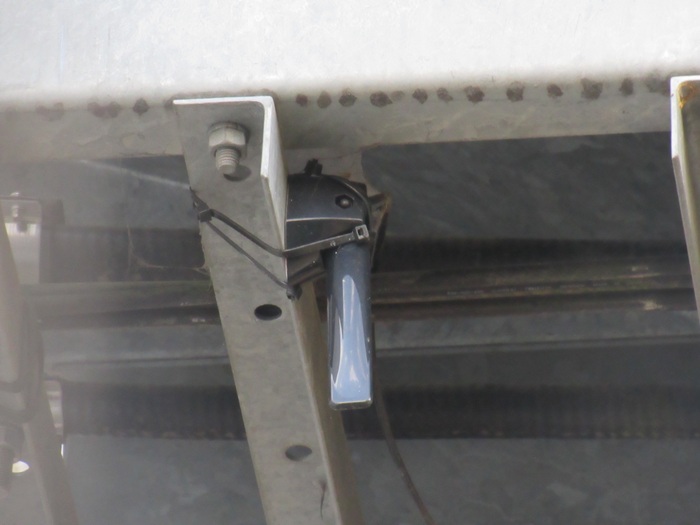

GPSアンテナは合計6つありました。
前回の直接訪問時に比べて鉄塔塔に2つ増えました。

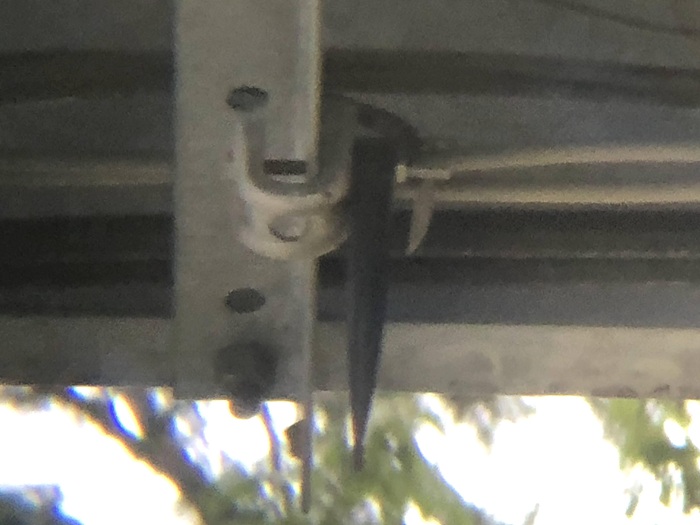

送信塔に増設されたGPSアンテナ×2です。

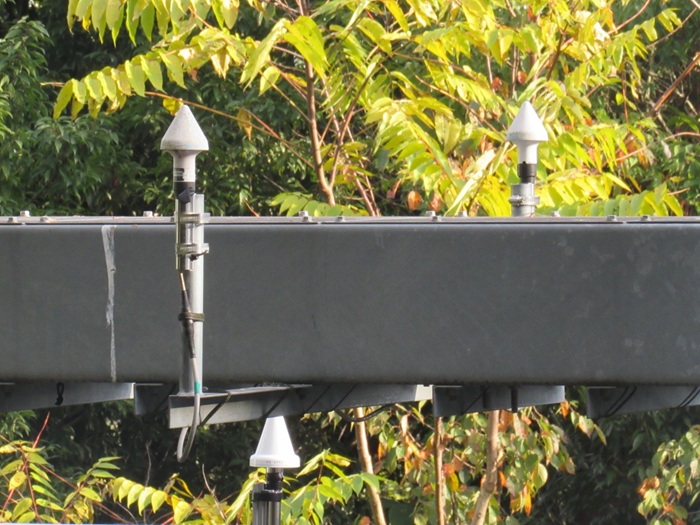

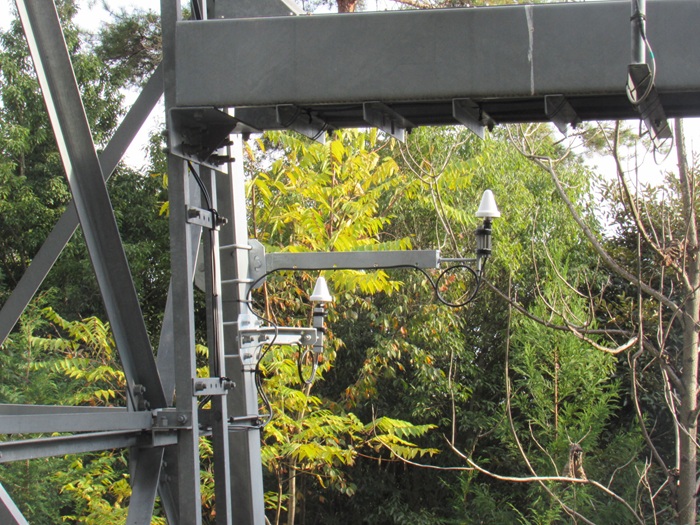

ケーブルラックに付いていたGPSアンテナ×2です。

局舎に近いほうのケーブルラックに付いていたGPSアンテナ×2です。

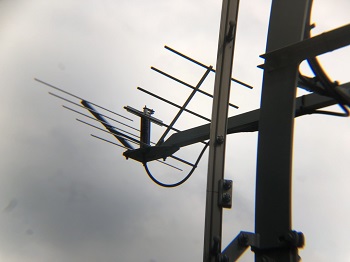

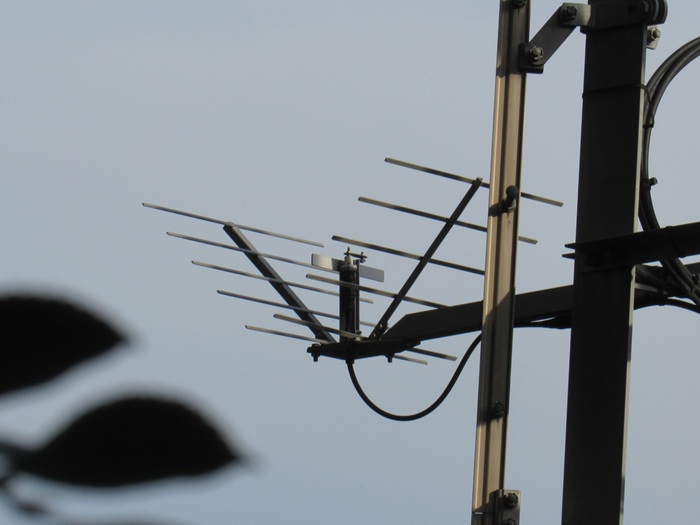

自局のモニターアンテナです。

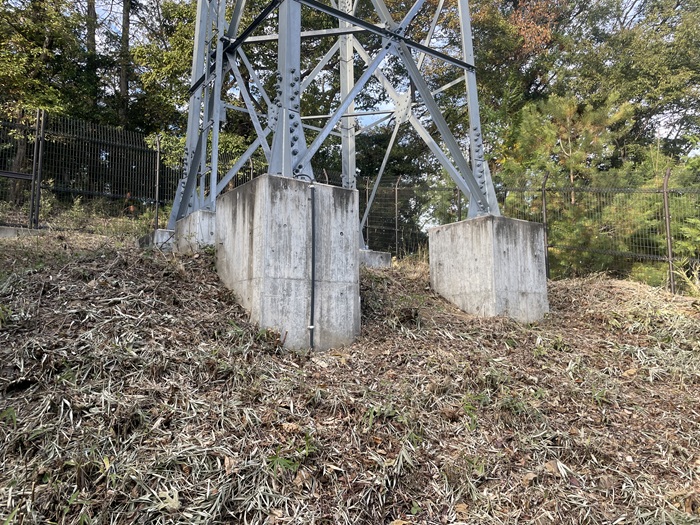

斜面に建っている送信塔の基部です。土台がしっかりとしています。

局舎の銘板です。

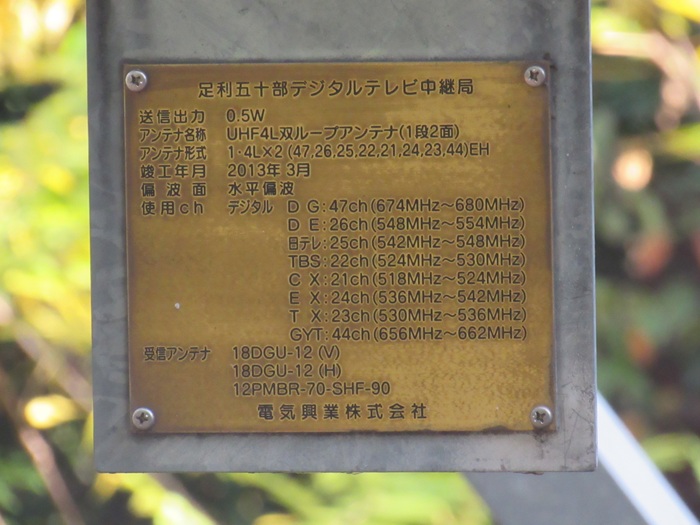

送信塔に付いていた銘板です。

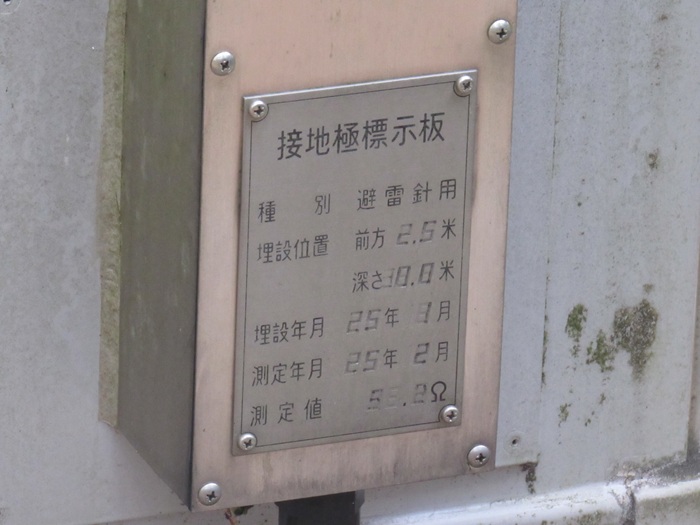

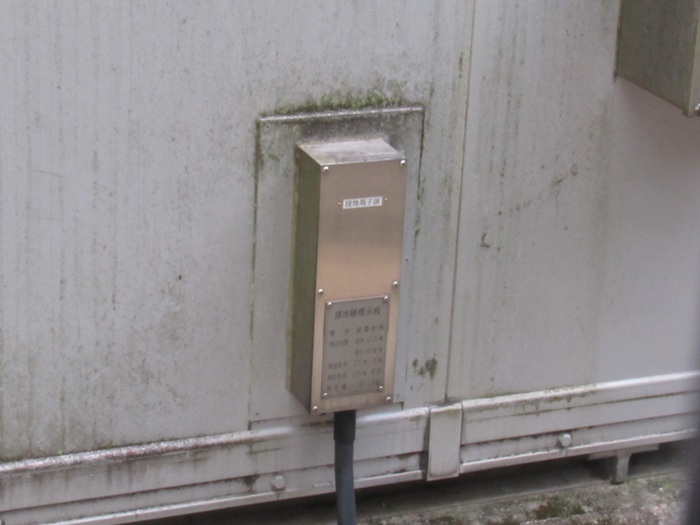

局舎に付いている接地端子函です。

地質が良くないのか接地抵抗は高めです。

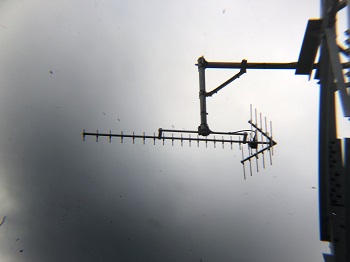

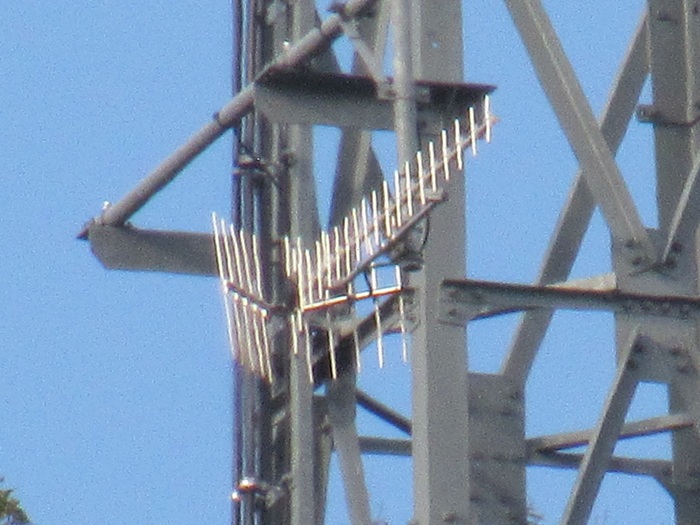

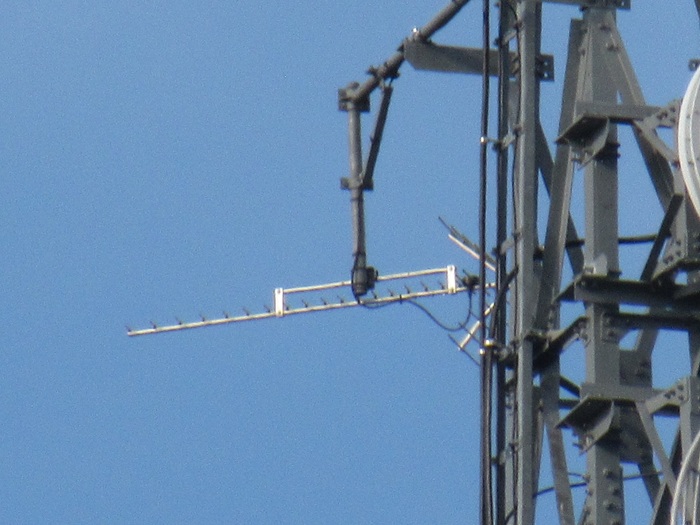

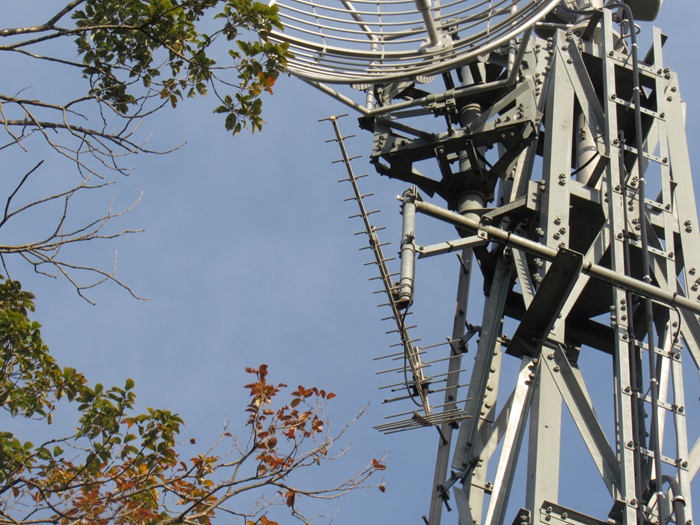

群馬方面を向いている予備orモニター用と思われる八木アンテナです。

・20素子八木アンテナ×1(水平偏波受信:群馬方面向け)

別の角度から撮影。

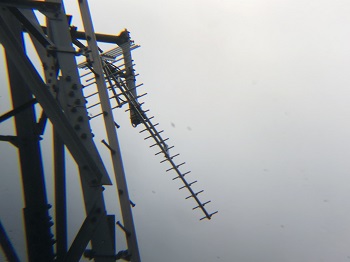

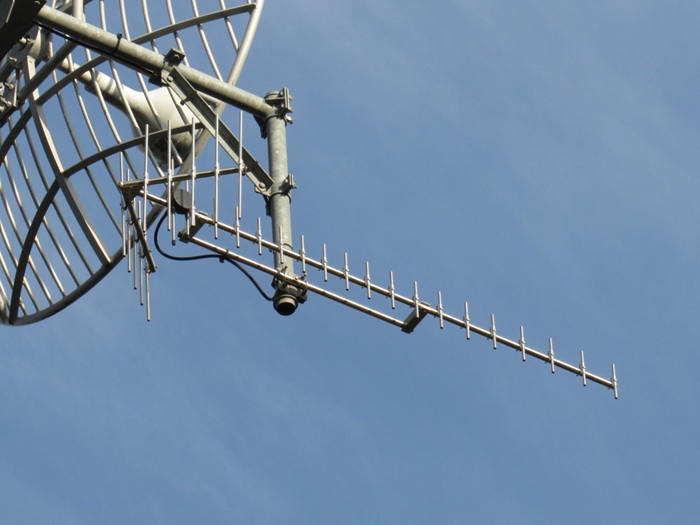

足利市街地方面を向いている予備orモニター用と思われる八木アンテナです。

・20素子八木アンテナ×1(垂直偏波受信:足利方面向け)

別の角度から撮影。

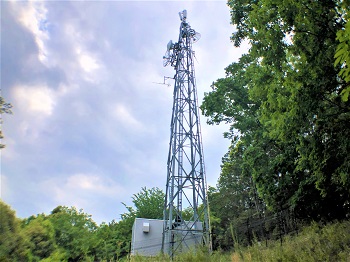

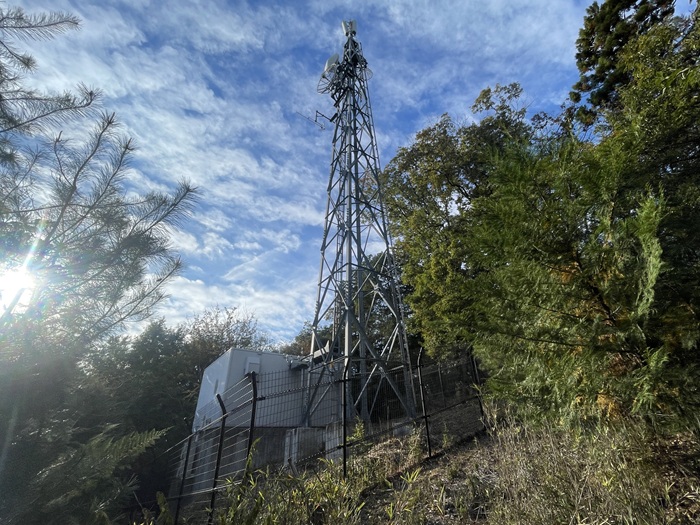

最後に全体像を撮影。

道のり

南側の道路沿いにある登山口です。

舗装された道路を少し進むと登山口が見えてきます。

少し拡大しました。
ほとんど山頂まで階段が整備されていたりと歩きやすい道でした。

途中にある神社関係の建物です。左側に道が続いています。

湯殿山神社付近にある山頂の表示です。

別の箇所にもありました。

代官山という別名もあるようです。足利百名山51座です。

遠望撮影

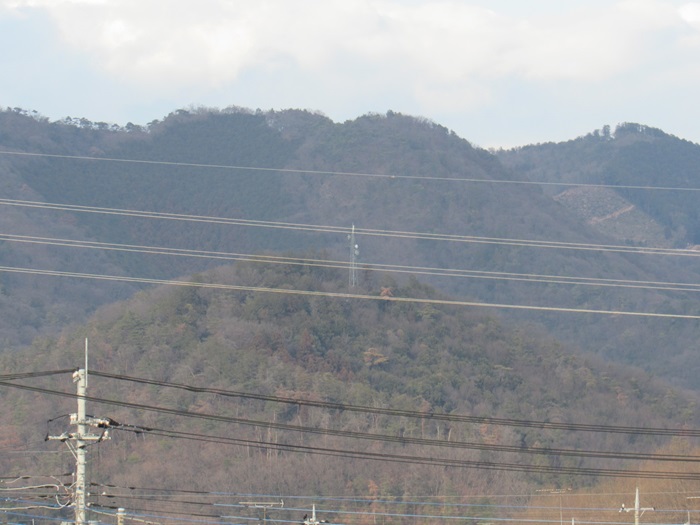

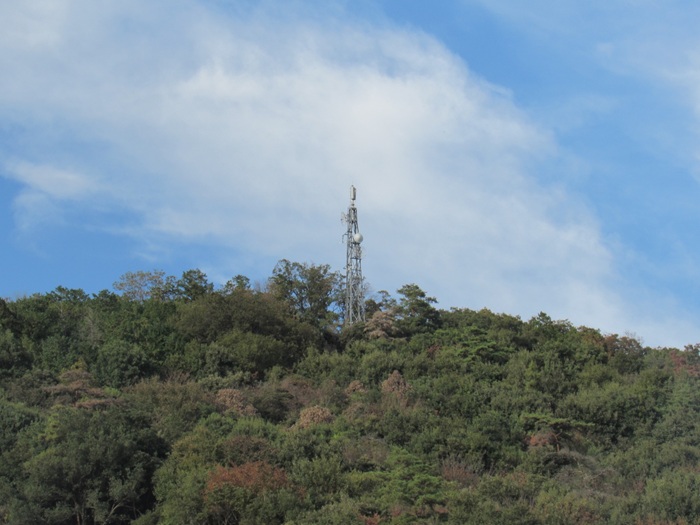

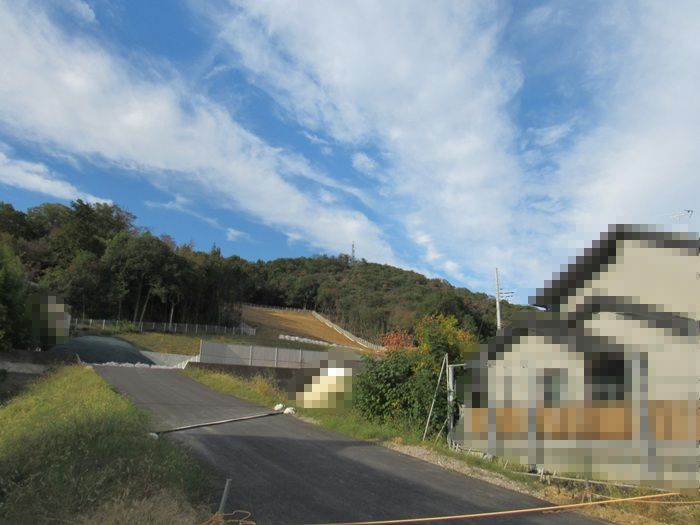

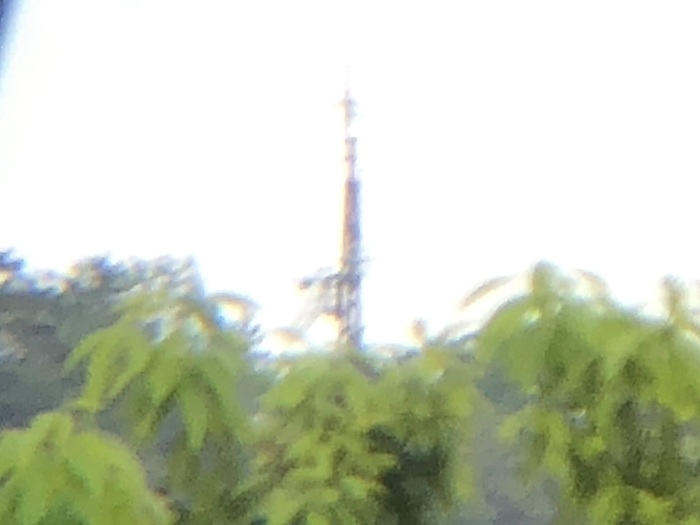

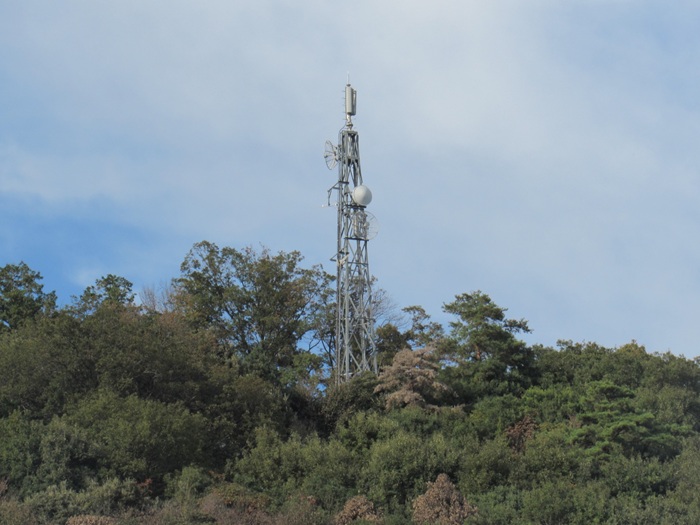

送信所の麓、南側から撮影した遠望撮影画像です。

少しだけ拡大しました。

送信所がはっきりと確認できます。

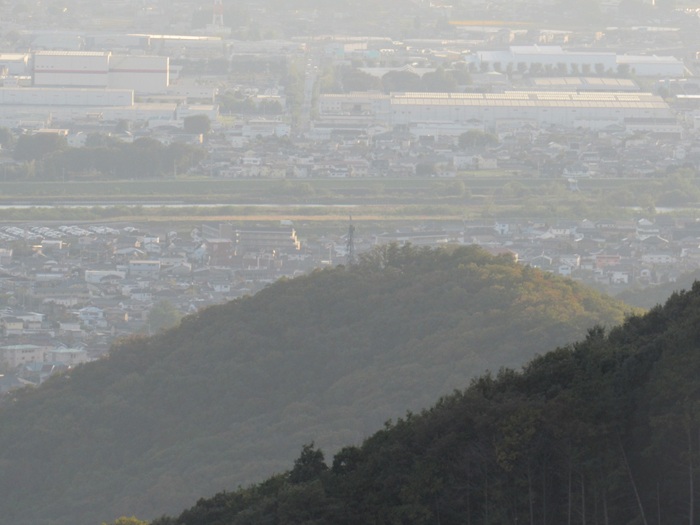

送信所の北側、大岩山・天空西公園から遠望撮影しました。

送信所のある山を拡大しました。

山頂に送信所が見えます。

はっきりと送信所が確認できます。

2025年01月28日訪問時

2025年01月28日訪問時の画像です。
麓から遠望撮影できれいに撮影できたので掲載します。

送信アンテナ

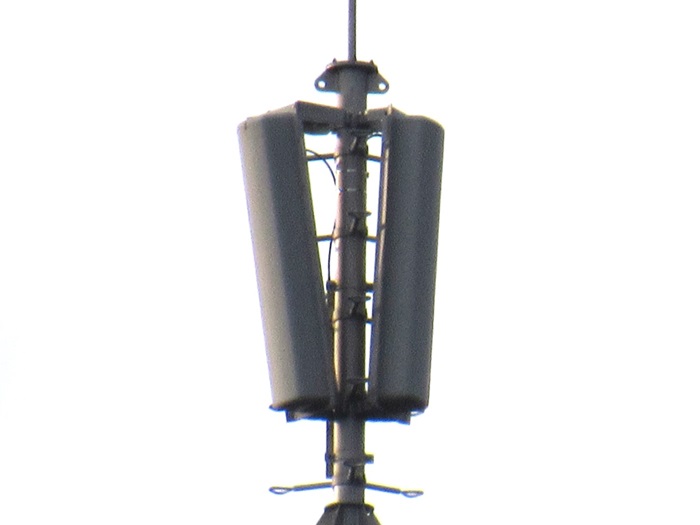

全局共用の送信アンテナです。

・送信アンテナ:4L双ループ1段2面(全局共用)

送信アンテナを別の方向から。

受信アンテナ

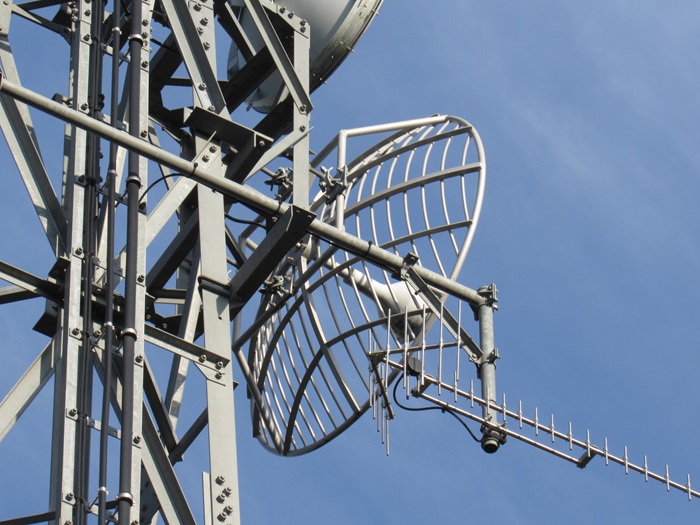

送信アンテナのすぐ下についている受信アンテナです。

・左向け:1.8mΦグリッドパラボラ(東京広域5局?:前橋or桐生向け)
・左向け:八木20素子(東京広域5局?:前橋or桐生向け?・予備か?)
・右向け:SHFプレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・右向け:1.8mΦグリッドパラボラ(とちぎテレビ:足利局を放送波受信)
・右向け:垂直八木20素子(東京広域5局?:足利局orスカイツリーを放送波受信?・予備か?)

西側に向いているアンテナです。

・左向け:1.8mΦグリッドパラボラ(東京広域5局?:前橋or桐生向け)
・左向け:八木20素子(東京広域5局?:前橋or桐生向け?・予備か?)

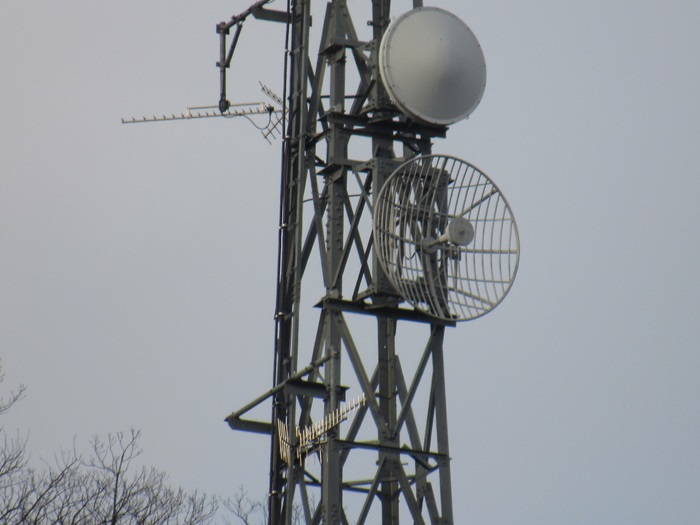

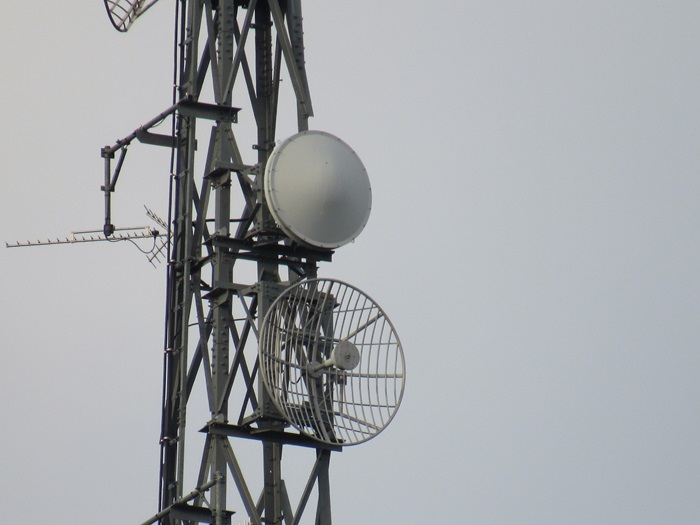

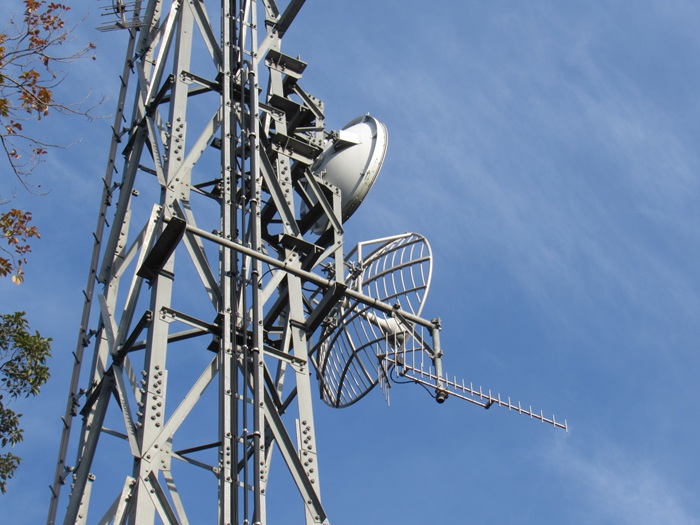

南東側を向いているアンテナです。

・右向け:SHFプレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・右向け:1.8mΦグリッドパラボラ(とちぎテレビ:足利局を放送波受信)

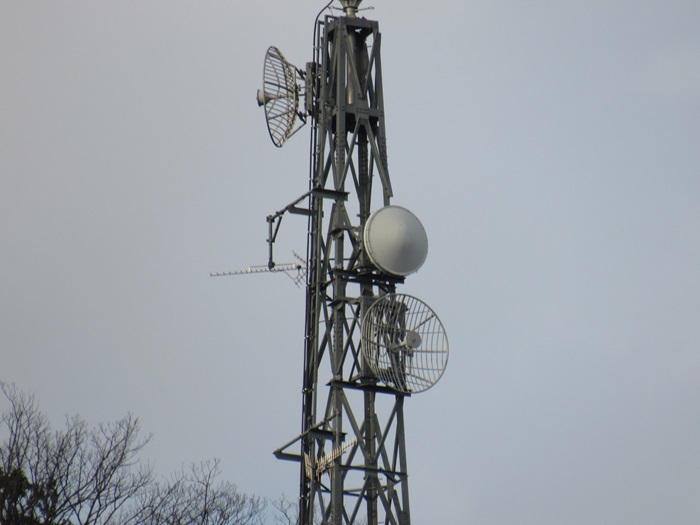

少し引きで撮影。

・右向け:SHFプレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・右向け:1.8mΦグリッドパラボラ(とちぎテレビ:足利局を放送波受信)
・右向け:垂直八木20素子(東京広域5局?:足利局orスカイツリーを放送波受信?・予備か?)

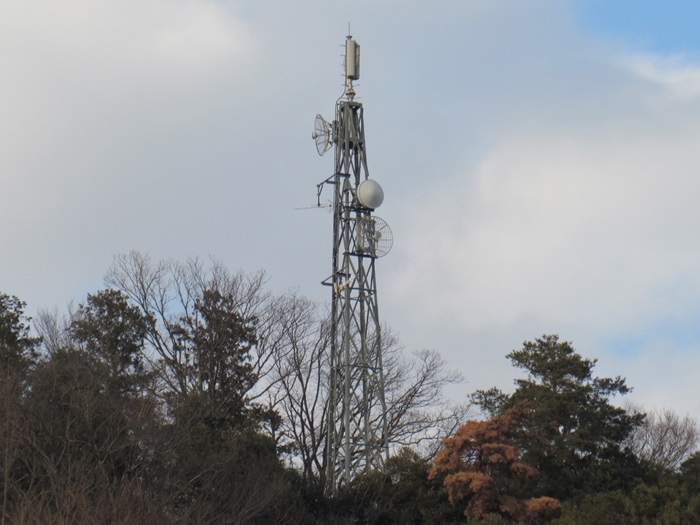

遠望撮影

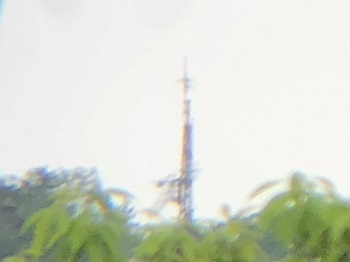

足利日赤病院付近から見える送信所の様子です。

足利日赤病院付近から見える送信所の様子です。

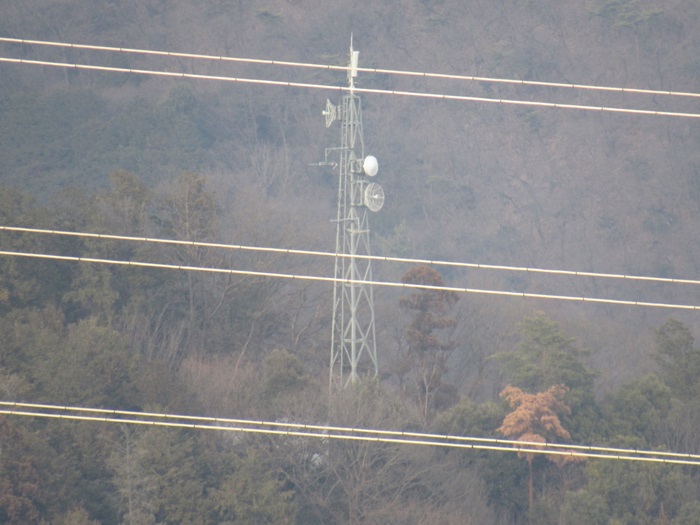

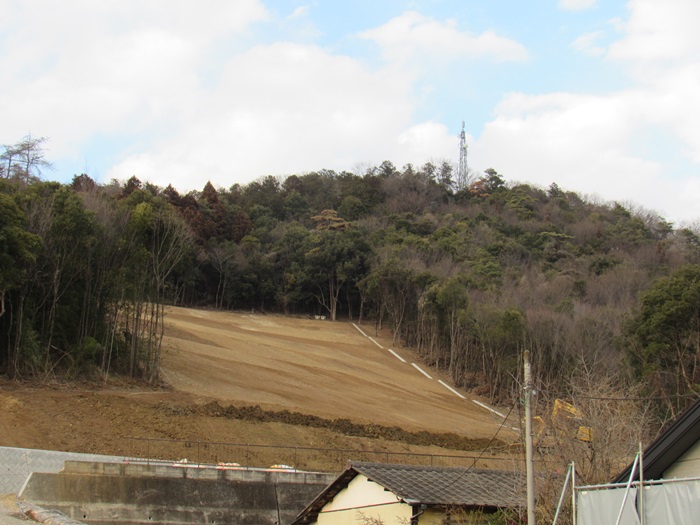

送信所の麓から見える送信所の様子です。
かなり切り拓かれていました。

2020年05月12日訪問時

2020年05月12日訪問時の画像です。
サイト開設当初の編集手法のためお見苦しい点がございます。
この日は「足利月谷局」を訪問したあとに、この送信所も直接訪問しました。

送信アンテナ

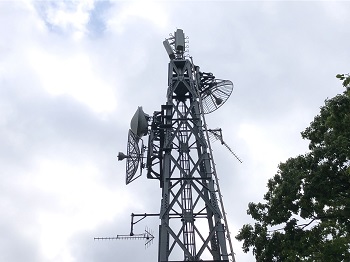

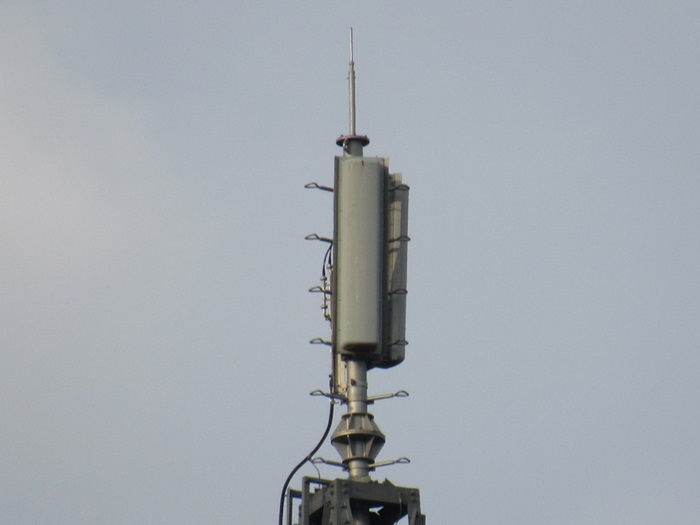

全局共用の送信アンテナです。

・4L双ループ1段2面(全局共用・水平偏波送信)

別の角度から撮影。

受信アンテナ

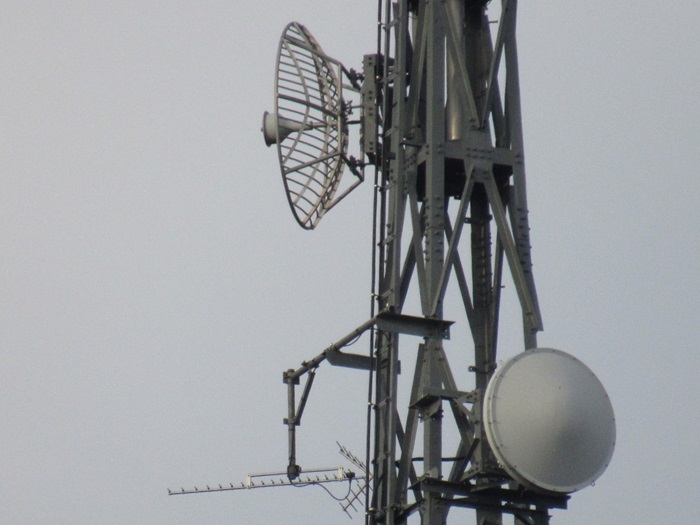

送信アンテナ直下に設置された受信アンテナです。

・左向け上段:SHF帯プレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・左向け下段:グリッドパラボラ(とちぎテレビ:足利局を放送波受信)
・右奥向け:グリッドパラボラ(東京広域5局で共用:前橋局を放送波受信)

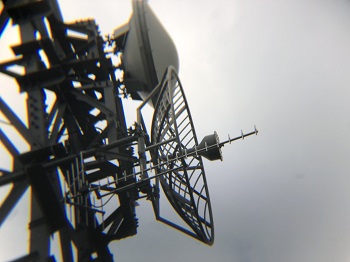

足利方面を向いているアンテナを拡大しました。

・上段:SHF帯プレートパラボラ(NHK総合・Eテレ:足利TTL固定局を受信)
・下段:垂直グリッドパラボラ(とちぎテレビ:足利局を放送波受信)

群馬方面を向いているアンテナを拡大しました。

・水平グリッドパラボラ(東京広域5局で共用:前橋局を放送波受信)

局舎

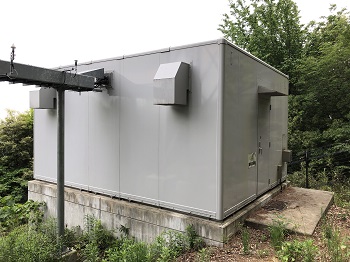

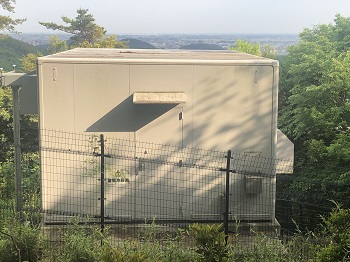

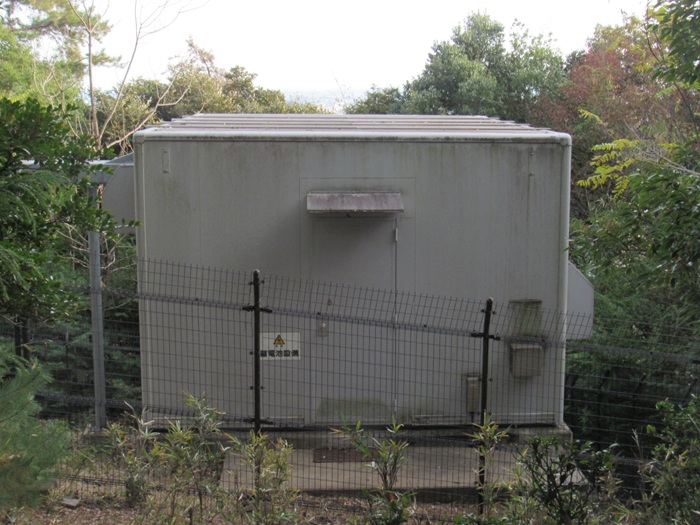

全局共用の局舎です。

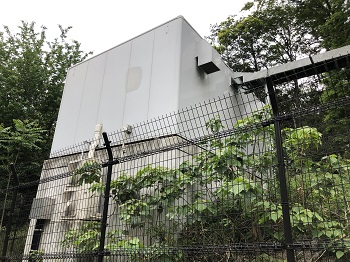

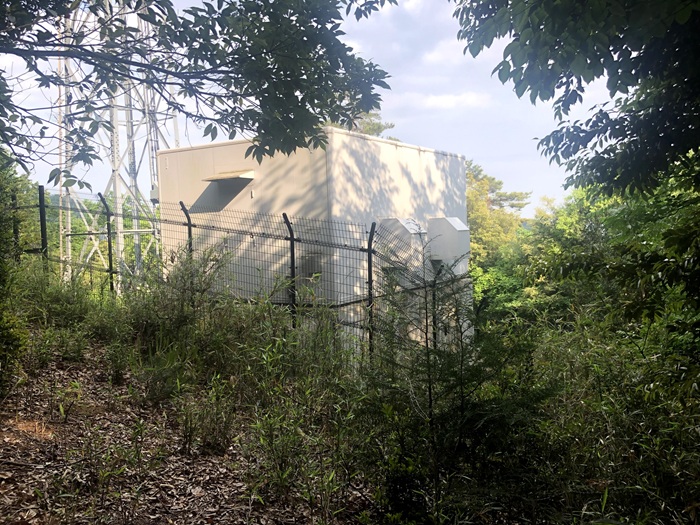

別の角度から撮影。

さらに見上げショット。

さらに別の角度から撮影。

局舎

民放の監視・通報用アンテナです。

NHKの監視・通報用アンテナです。

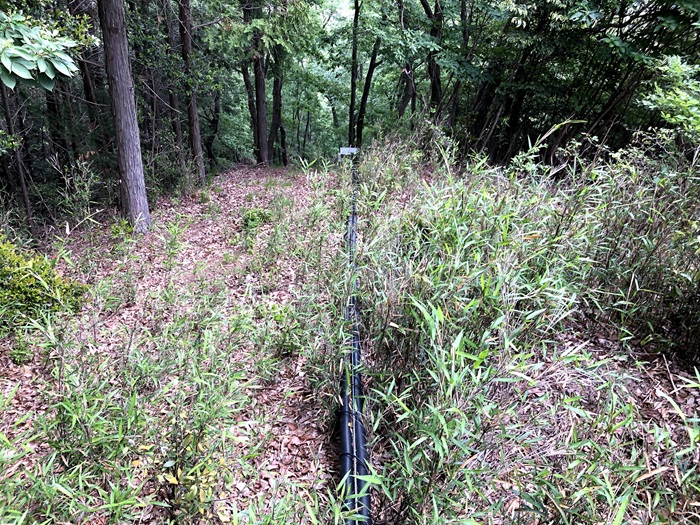

麓から急斜面をケーブルが登ってきています。

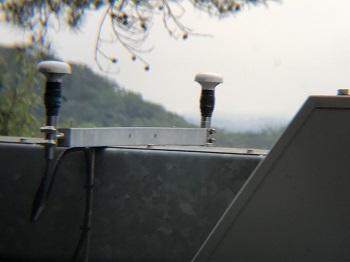

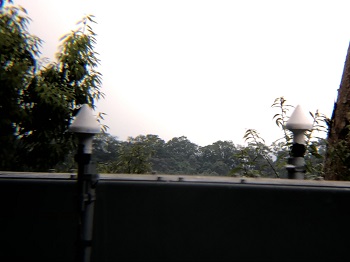

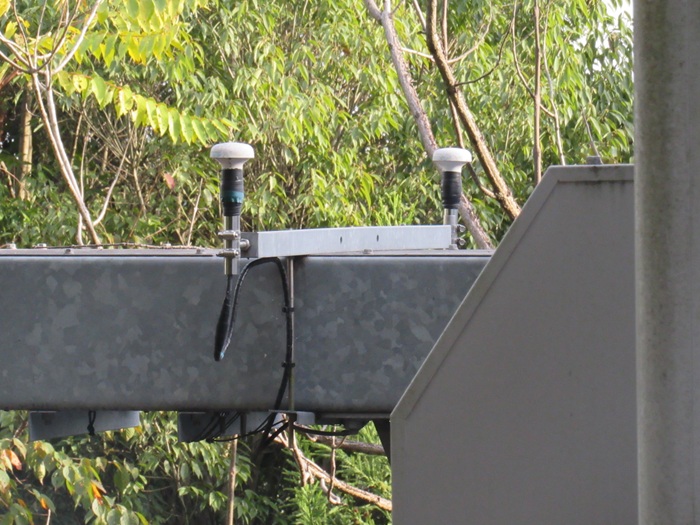

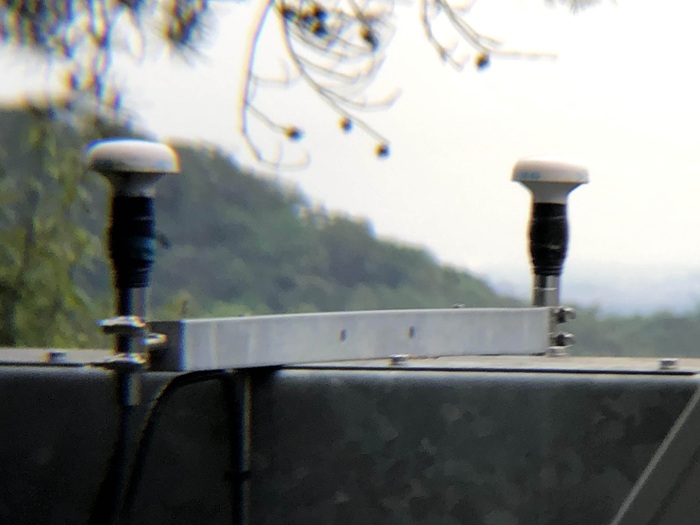

GPSアンテナです。合計4つあります。

左側のGPSアンテナ×2を拡大しました。

右側のGPSアンテナ×2を拡大しました。

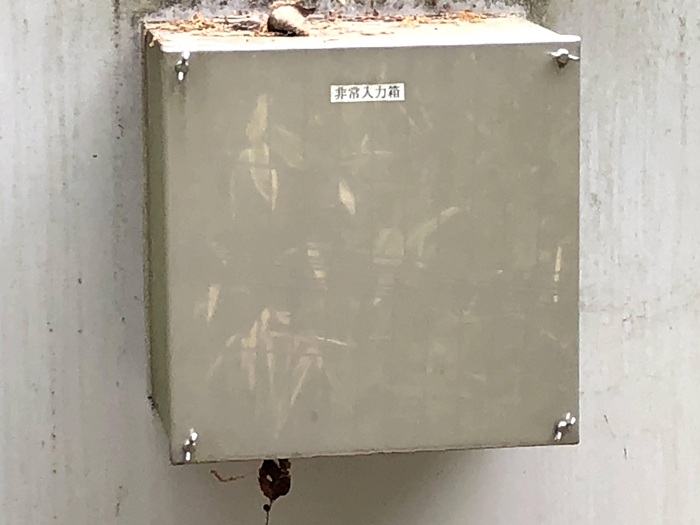

局舎に付いていた非常入力箱です。

局舎越しに見える足利の街。

足利西宮テレビ中継局も目視できました。

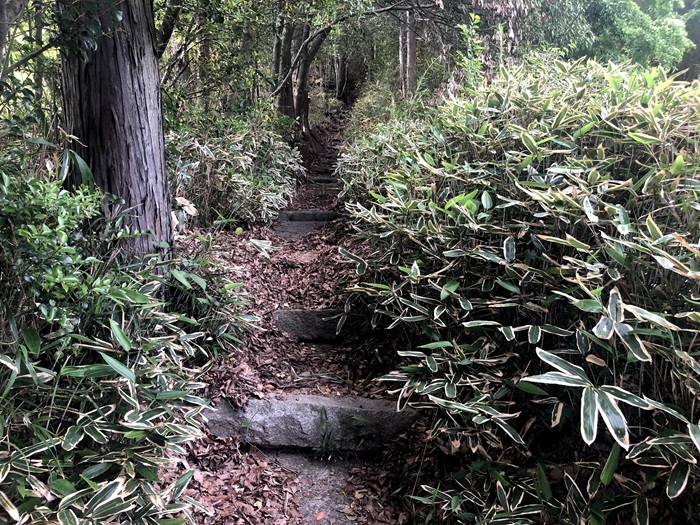

こんな感じの整備された道を登っていくと送信所へつきます。

山頂の表示です。湯殿山という山らしいです。

もうひとつありました。
