八王子テレビ・FM中継局(東京都・八王子市)

東京都八王子市暁町3丁目3-1(東京都水道局暁町無線中継所)にあるテレビ・FMの中継局です。
東京都水道局の無線鉄塔に同居する形で、放送関係のアンテナも設置されています。
テレビはNHK総合・Eテレ、東京広域5局、TOKYO MXが送信されています。
FMラジオは「TOKYO FM」の単独置局です。

送信塔は業務無線局と放送関係の共用で、局舎はデジタルテレビとFMラジオで個別にあります。

■初回訪問日:2017年11月05日
■最終訪問日:2025年08月22日

2025年08月22日訪問分

2025年08月22日に訪問した際の画像です。
天気が不安定なタイミングにつき画像が暗めです。

テレビ送信アンテナ

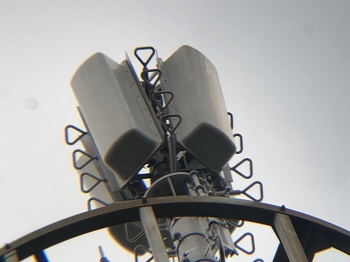

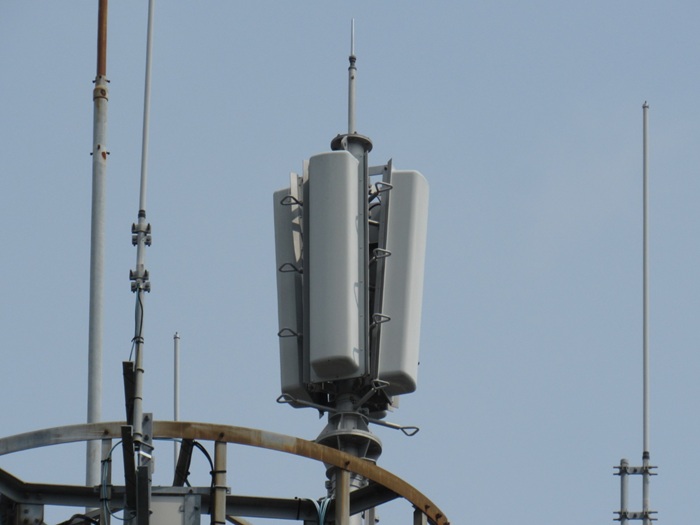

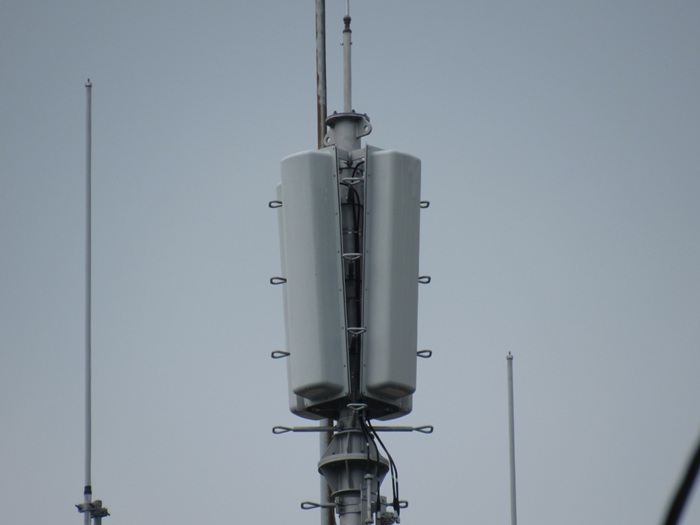

全局共用のデジタルテレビ送信アンテナです。

・4L双ループ4面(全局共用)

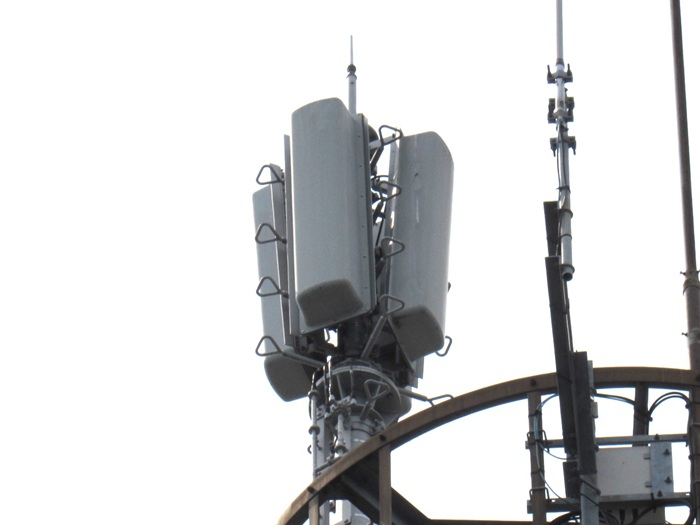

別の角度から撮影。

見上げショット。

少し離れた場所から撮影。

テレビ受信アンテナ

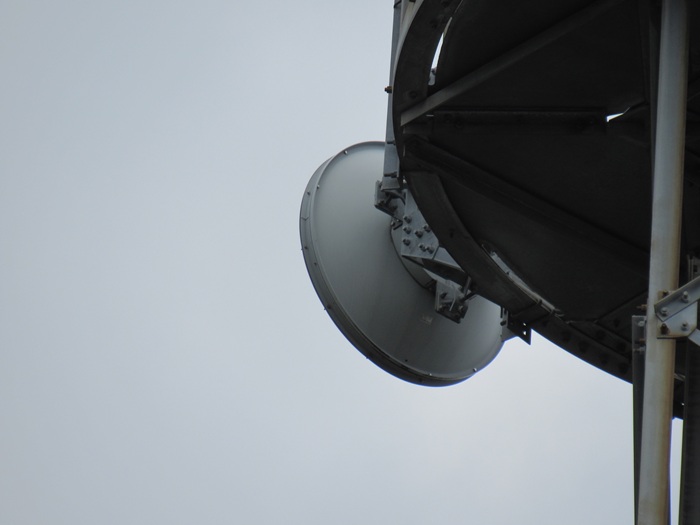

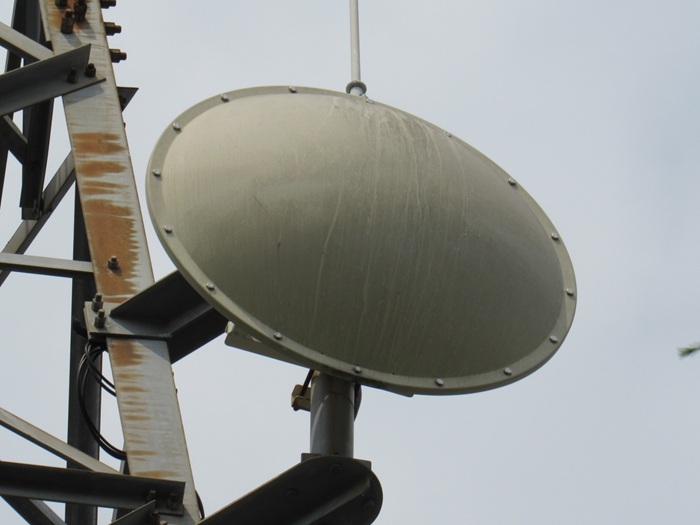

右側に向いているプレートパラボラで全局「青梅TTL固定局」を受信しています。

・1.2mΦプレートパラボラ(青梅TTL固定局を受信:全局共用)

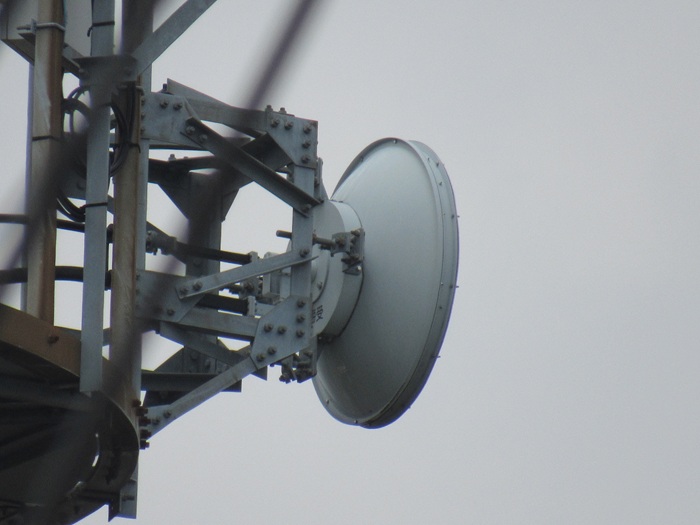

受信アンテナを拡大しました。

さらに違う角度から撮影。

テレビ局舎

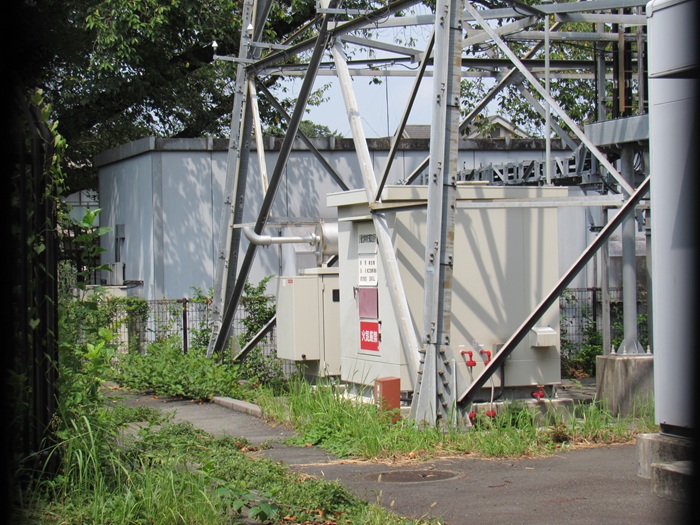

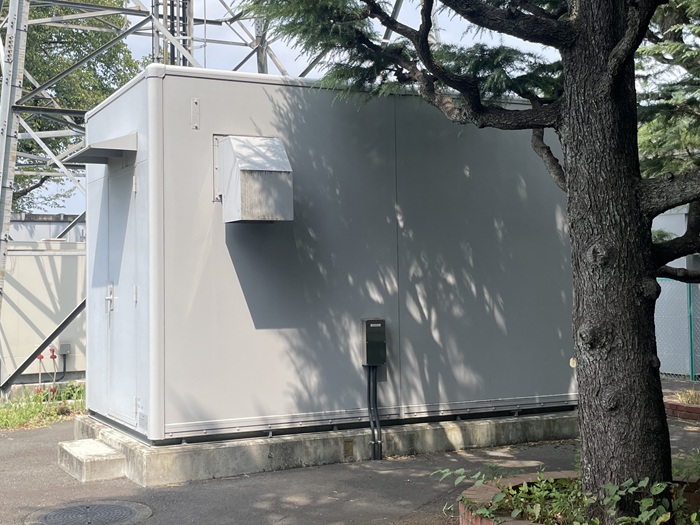

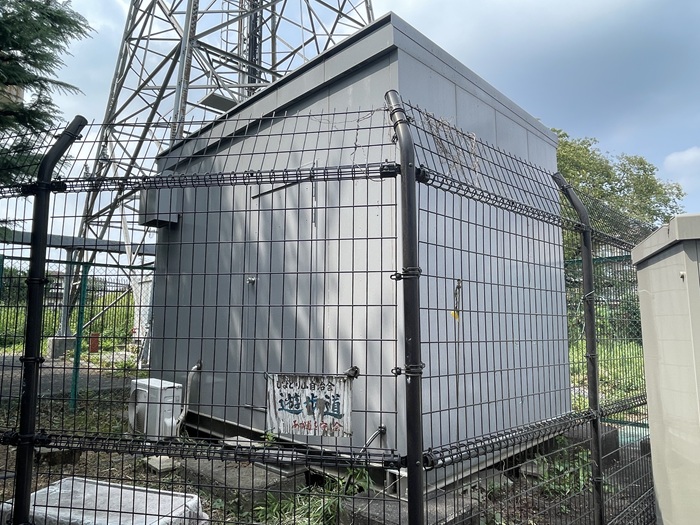

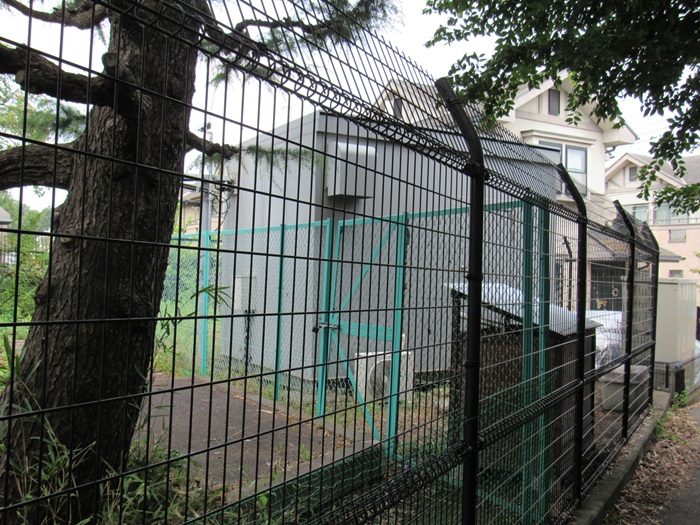

デジタルテレビ全局共用の局舎です。
「TOKYO MX」もデジタルからはこちらの局舎に同居しました。
局舎手前にある発電機のの所属が気になります。

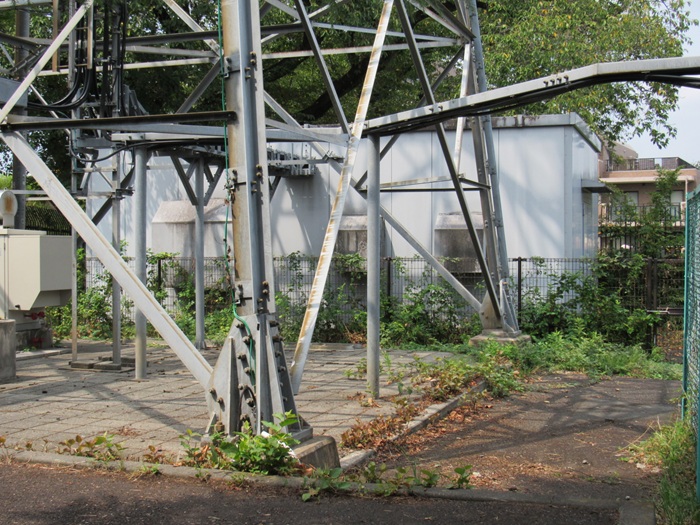

デジタルテレビ局舎を別の角度から撮影。

さらに違う角度から撮影。

テレビ関係・その他

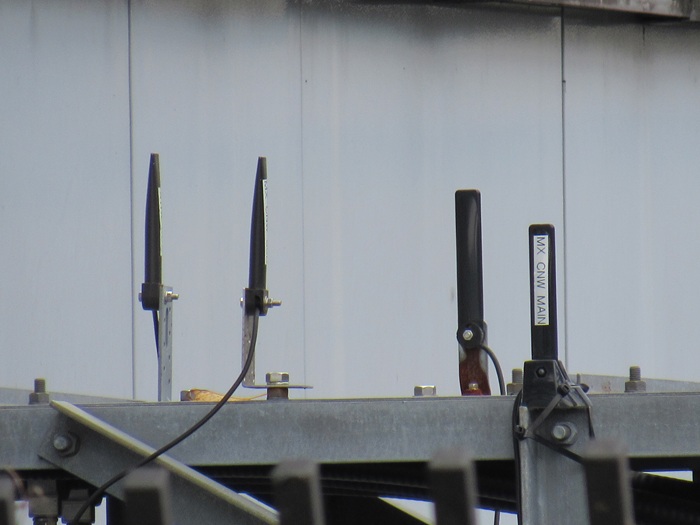

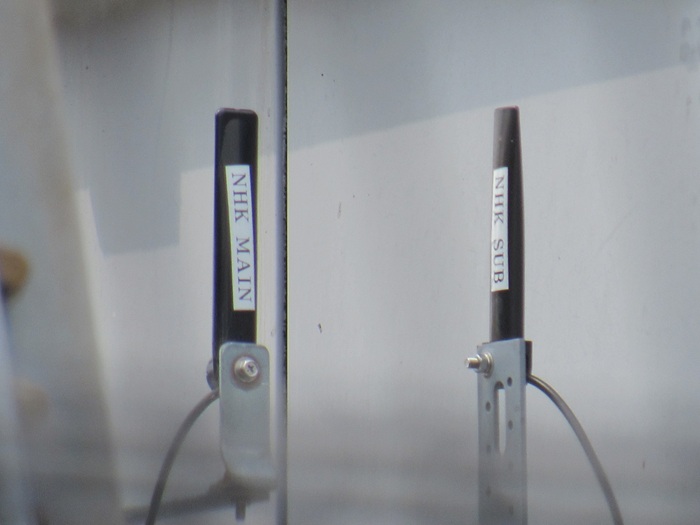

ケーブルラックについている機器の監視・通報用アンテナです。

別の角度から。こちらはNHKの×2のようです。

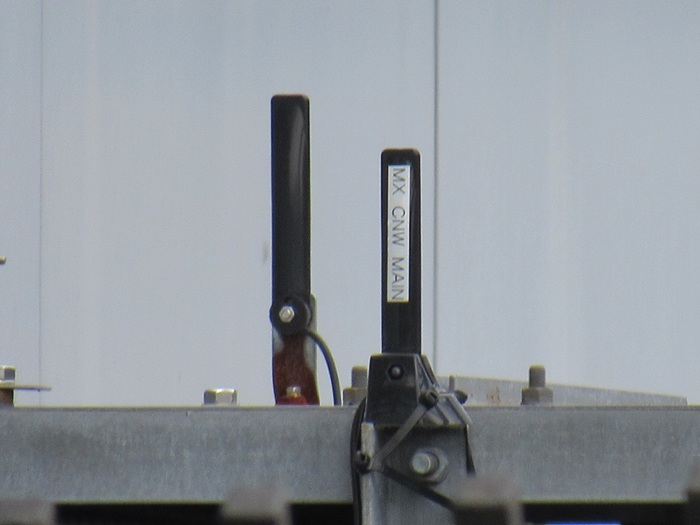

TOKYO MXのもののようです。奥は東京広域5社のものでしょうか。

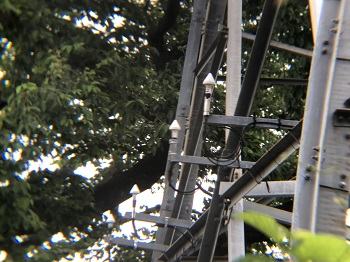

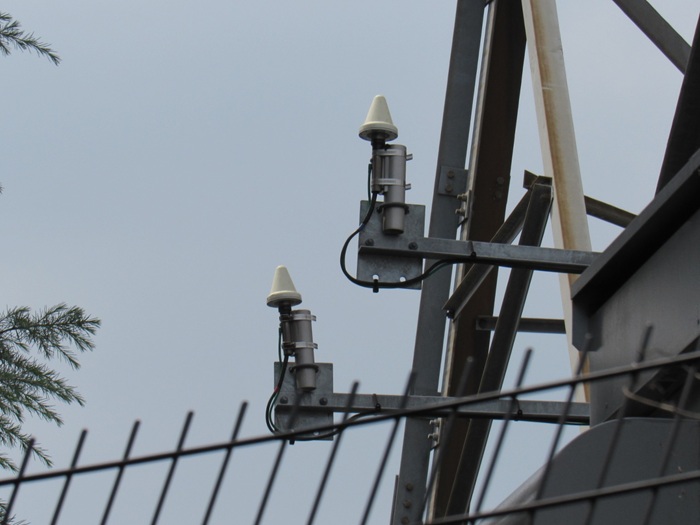

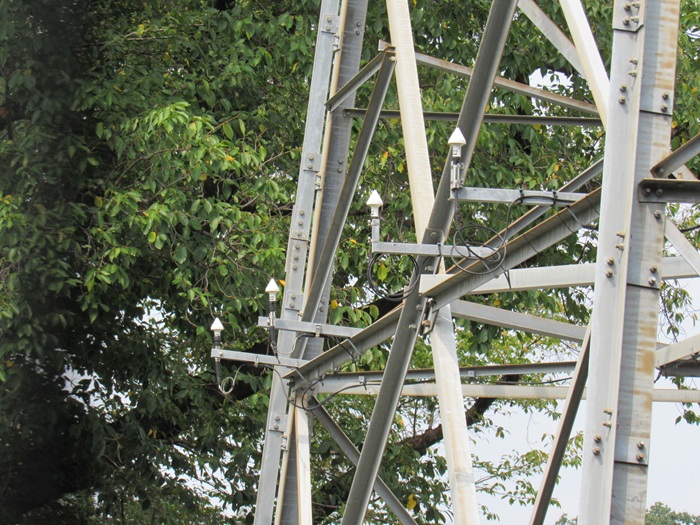

鉄塔についているGPSアンテナ×4です。

同じく鉄塔についているGPSアンテナ×2です。

FM送信アンテナ

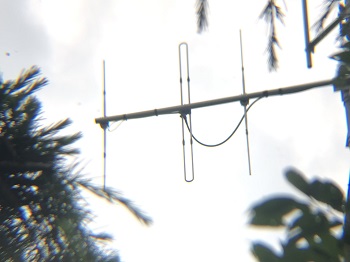

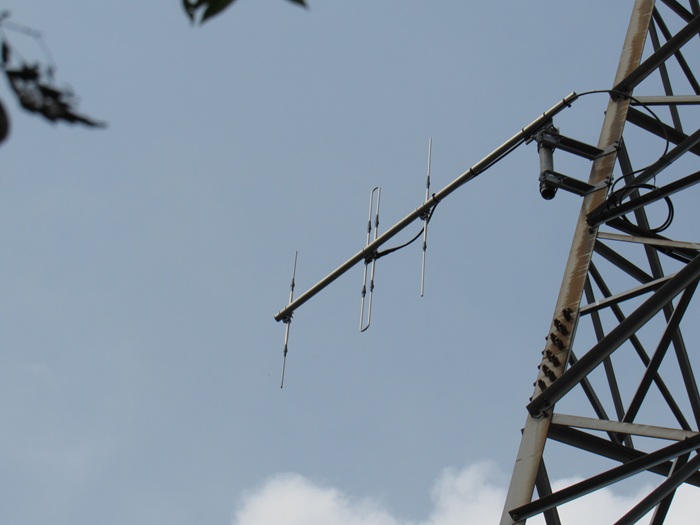

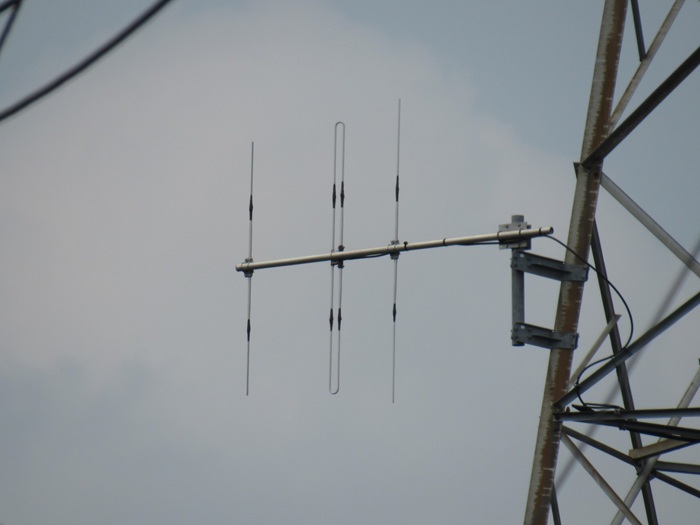

「TOKYO FM」の送信アンテナです。

・垂直八木3素子1面(南西向け)

送信アンテナを見上げショット。

FM受信アンテナ

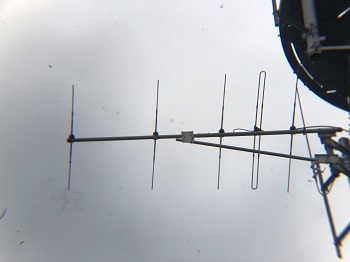

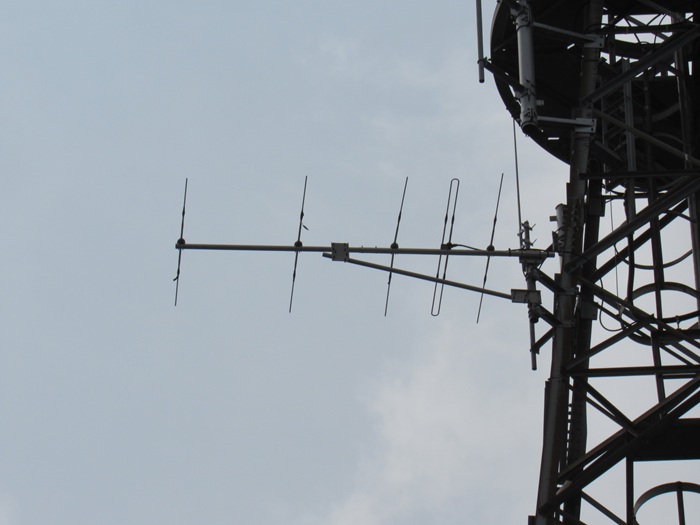

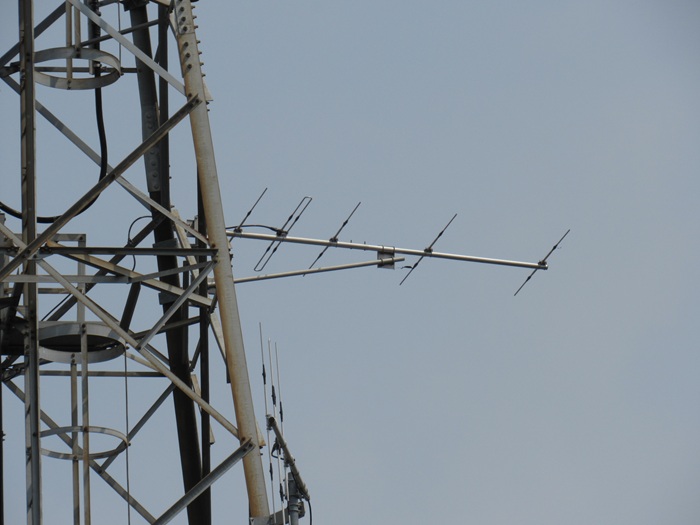

「TOKYO FM」の受信アンテナです。

・八木5素子×1(東京タワー向け:TOKYO FM)

受信アンテナを別の角度から撮影。

FM局舎

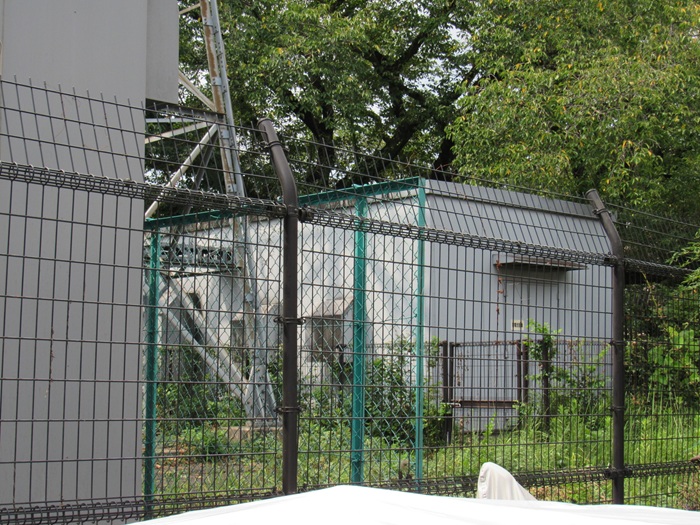

「TOKYO FM」と一部の業務無線局が同居していると思われる局舎です。
アナログテレビ時代には「TOKYO MX」も同居していたようです。

局舎を別の角度から撮影。

FMラジオ関係・その他

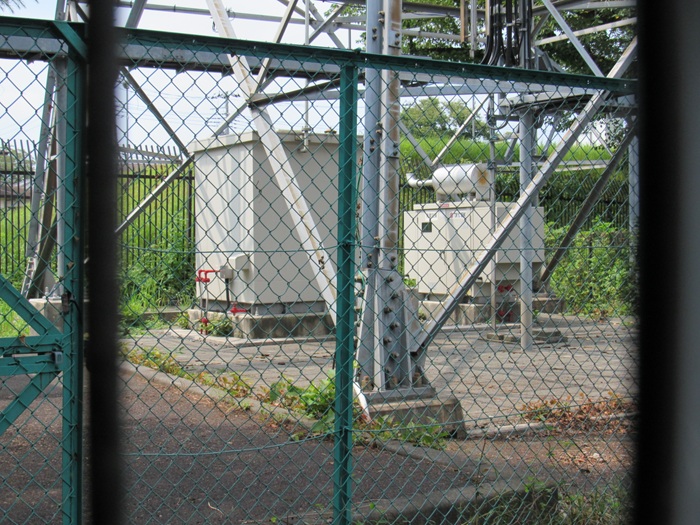

局舎脇にある発電機です。

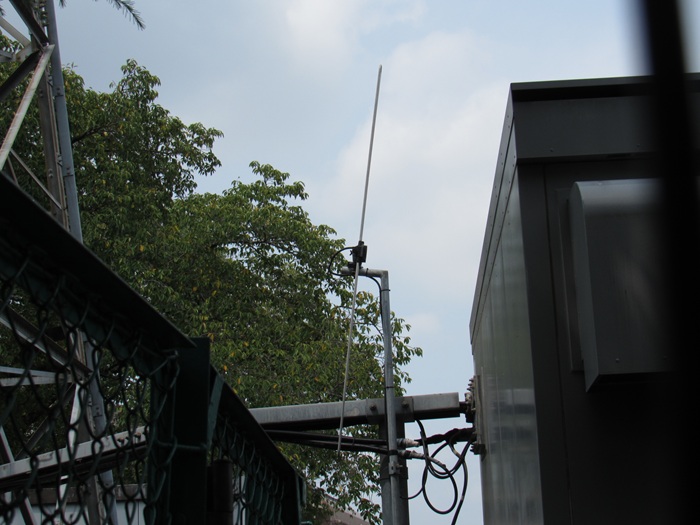

自局のモニターアンテナです。

局舎の銘板。

その他

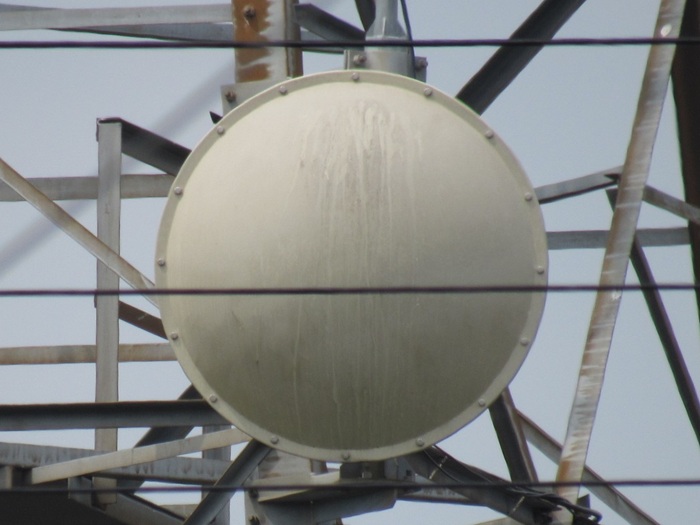

所属不明のプレートパラボラです。業務無線関係?

別の角度から撮影。

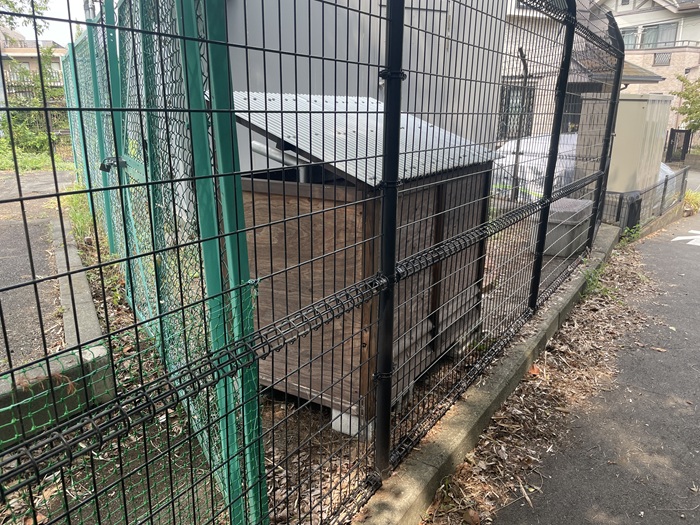

所属不明の発電機。もしかしたらデジタルテレビ用?

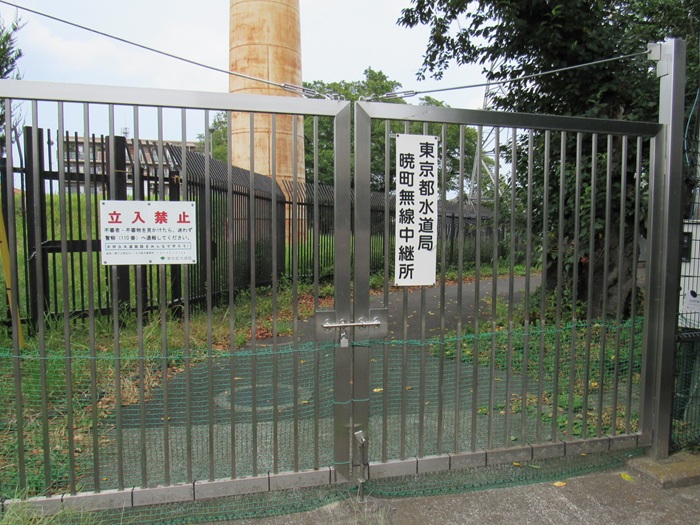

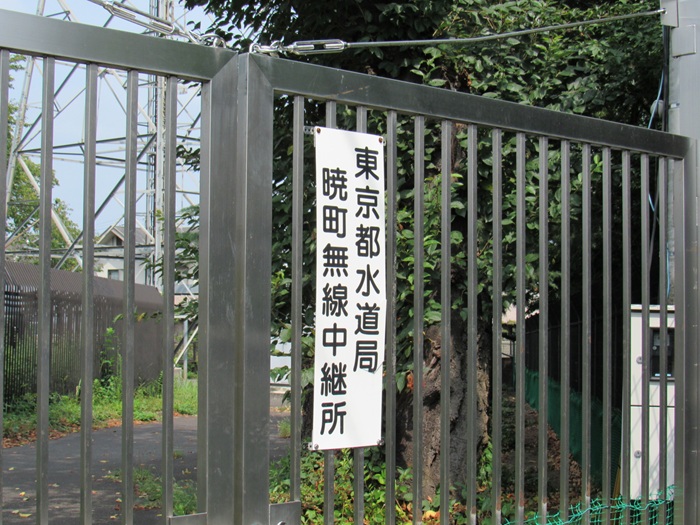

無線局専用に門扉がありました。

「東京都水道局暁町無線中継所」と書かれています。

業務無線関係の局舎です。

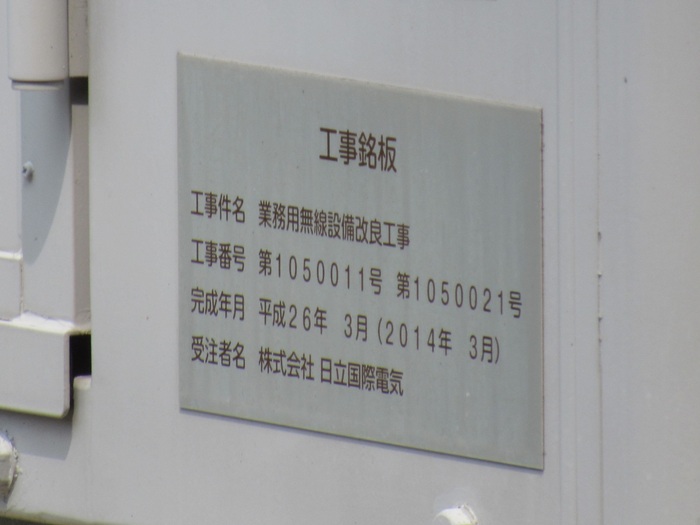

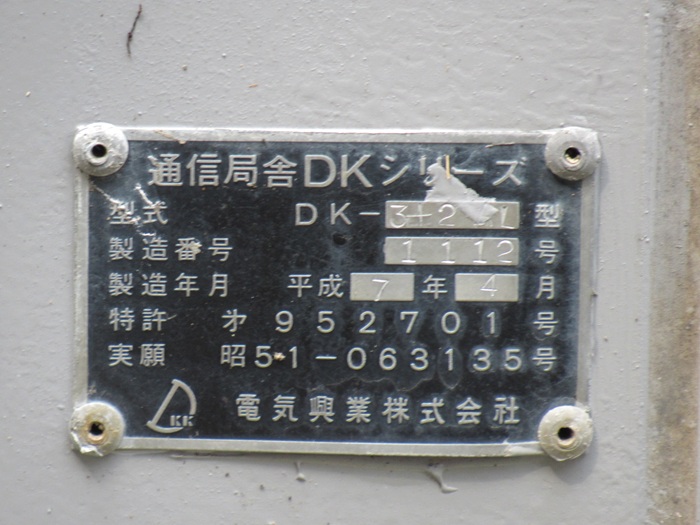

その局舎についていた工事銘板です。

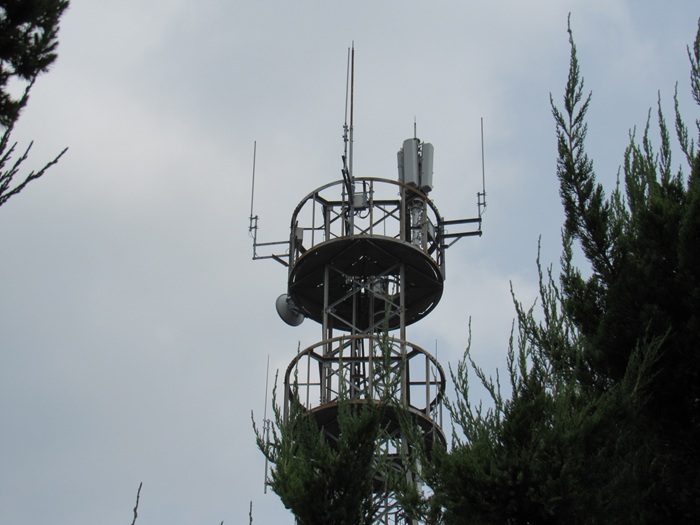

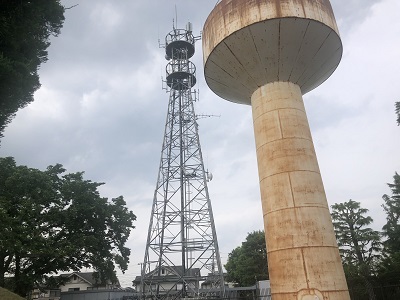

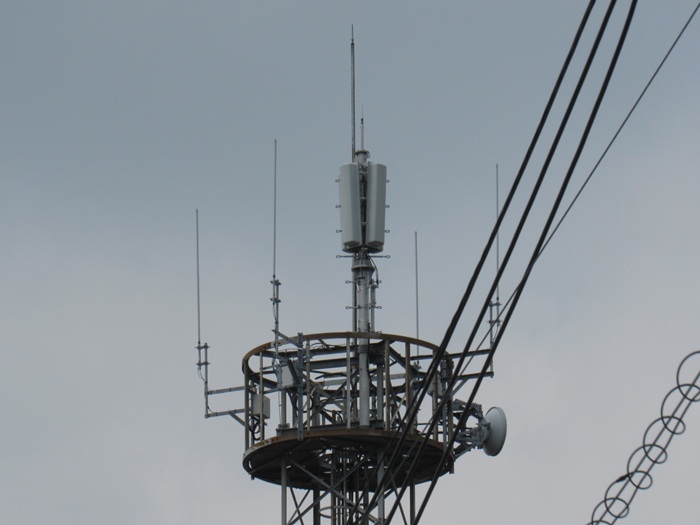

業務無線関係と放送関係のアンテナで賑やかな鉄塔でした。

2020年06月03日訪問分

2020年06月03日に訪問した際の画像です。
サイト開設当初の編集手法のため見づらい点がございます。

テレビ送信アンテナ

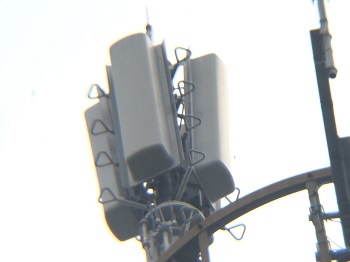

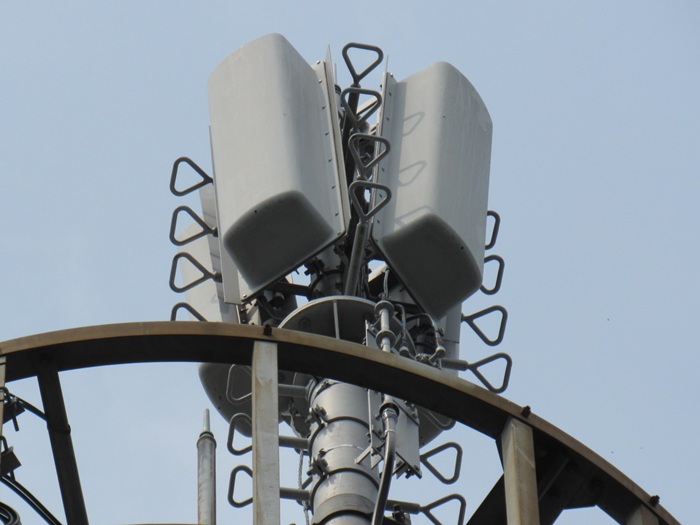

テレビの送信アンテナです。

・双ループ4L1段4面(全局共用)

別角度から撮影。

テレビ受信アンテナ

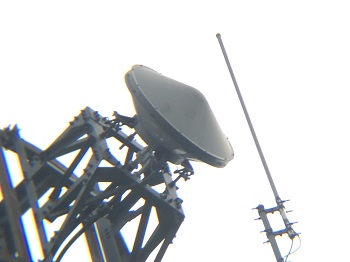

テレビの受信アンテナです。全局とも青梅固定局よりTTL受信でした。
・小型プレートパラボラ(青梅よりTTL受信・全局共用)

テレビ局舎

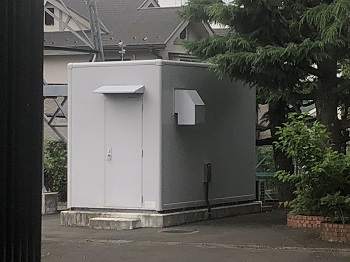

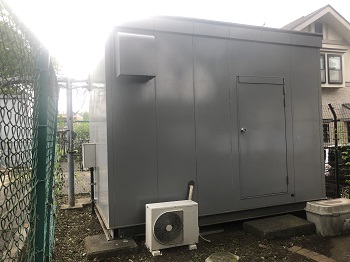

テレビの局舎です。全局で共用しているようでした。

GPSアンテナは3つ確認できました。

TOKYOFM送信アンテナ

TOKYOFMの送信アンテナです。

・垂直3素子八木アンテナ×1(TOKYOFM)

TOKYOFM受信アンテナ

TOKYOFMの受信アンテナです。
東京タワーからの電波を放送波受信しているようです。

・5素子八木アンテナ×1

TOKYOFM局舎

TOKYOFMの局舎です。
旧MXTVの局舎を流用しているようです。

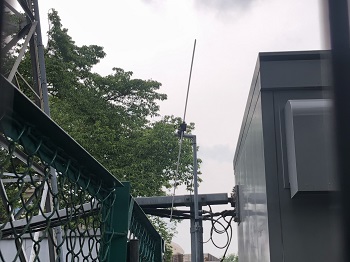

自局のモニターアンテナのようです。
