NHK米沢ラジオ中継放送所(山形県・米沢市)

「山形県米沢市直江石堤1番3号(直江石堤グラウンド隣)」にある、NHK山形放送局の中波ラジオ中継局です。
2024年09月25日に景観などを理由に「米沢市丸の内」にあった送信所はこちらに移転しました。
移転とはいえ、令和になって中波ラジオ送信所が新築されるとは夢にも思いませんでした。

■訪問日:2024年09月30日

2024年09月30日訪問分

2024年09月30日に訪問した際の画像です。
心配していた天気ですが、撮影のタイミングでは晴天になりました。

頂冠

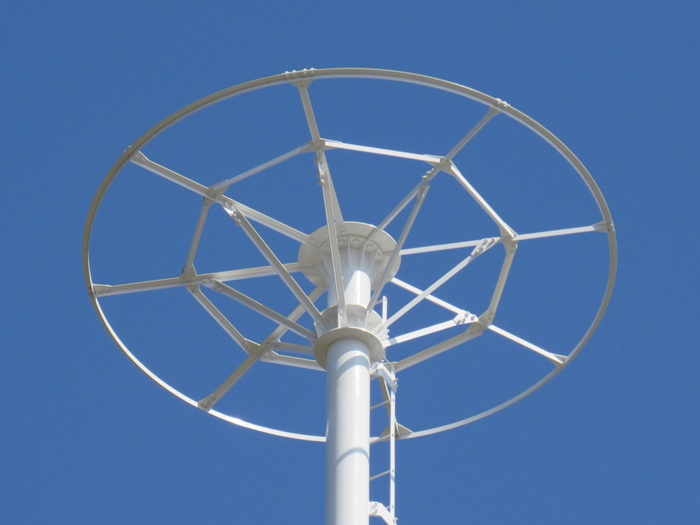

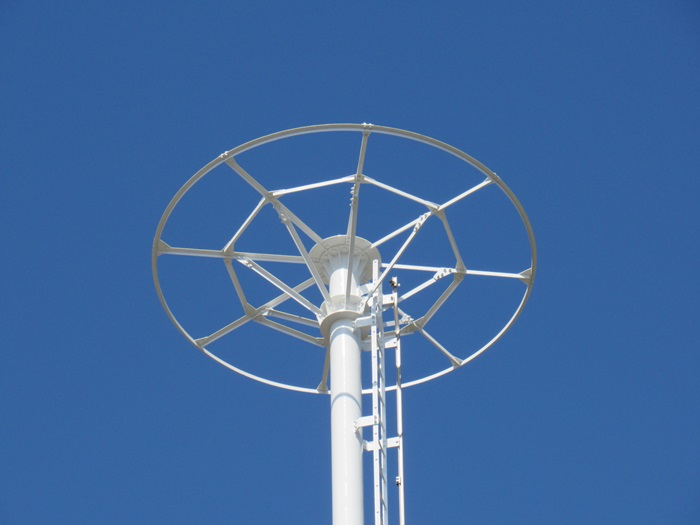

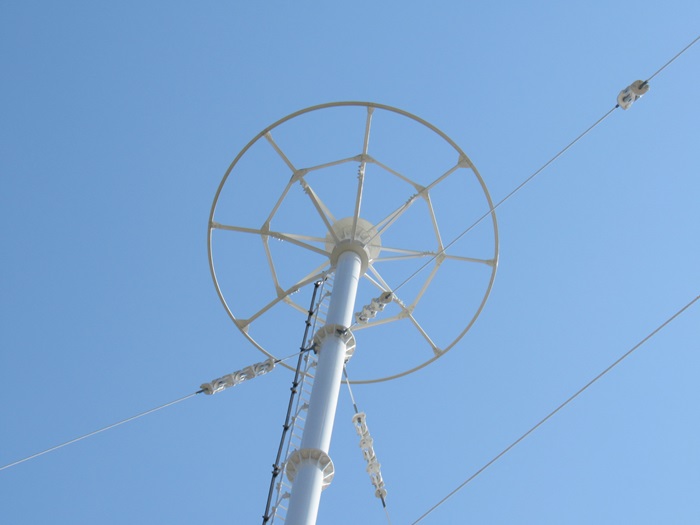

頂冠です。

別の角度から。

見上げショット。

基部

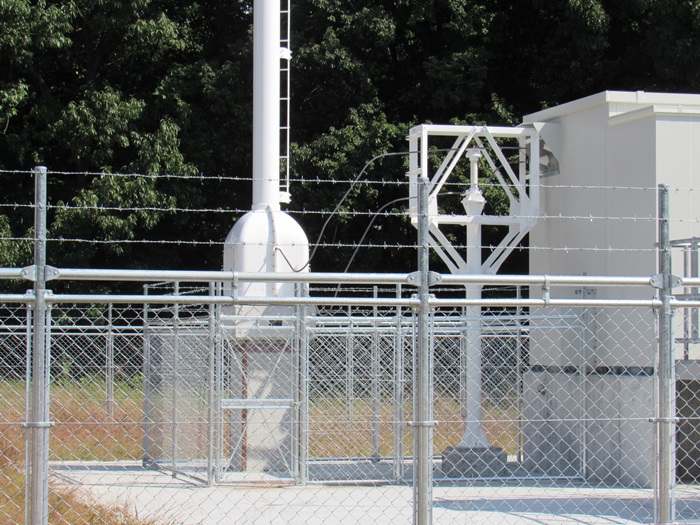

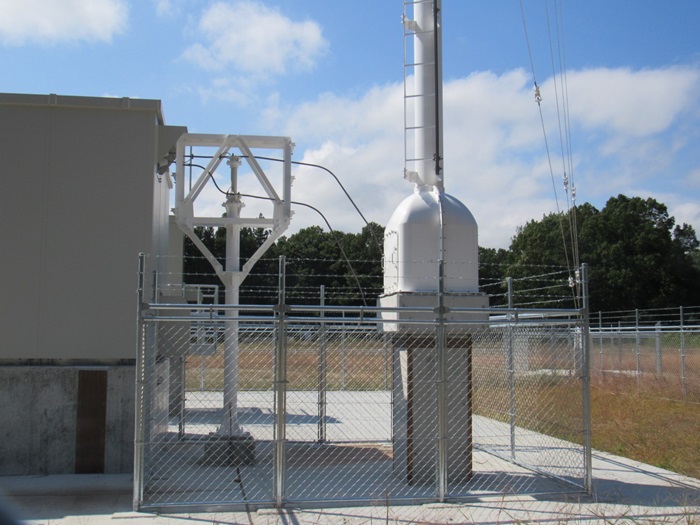

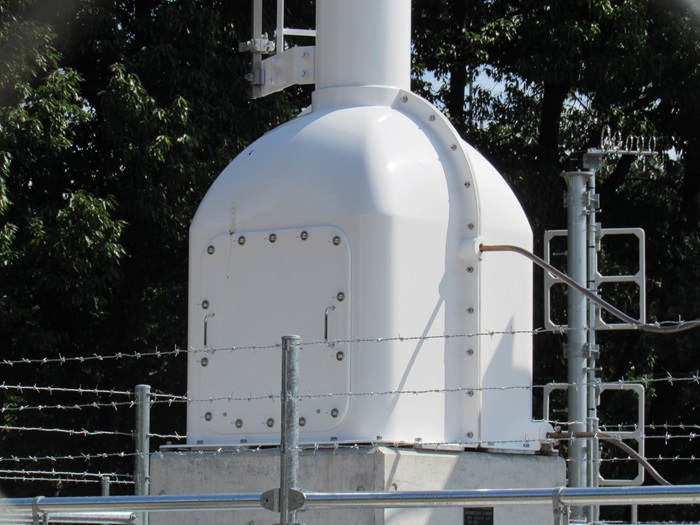

送信塔の基部です。地面から送信塔が建っているタイプです。
積雪対策なのかカバーがされています。

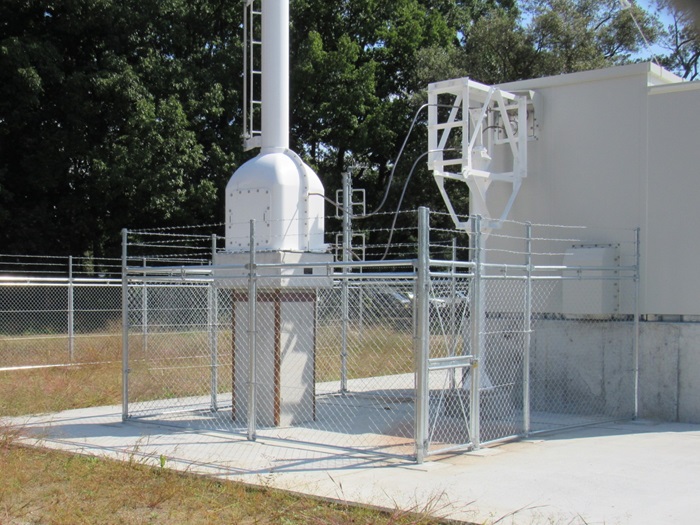

別の角度から。

こんな感じにカバーがされています。

さらに別の角度から。

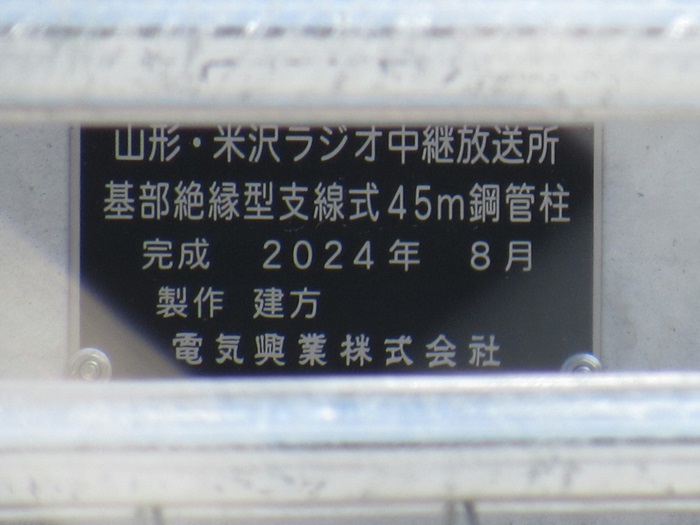

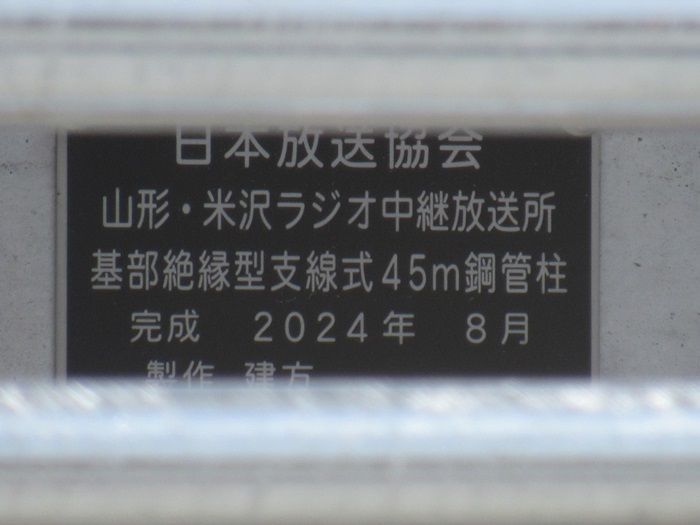

なんと銘板が付いていました。
日本放送協会
山形・米沢ラジオ中継放送所
基部絶縁型支線式45m剛管柱
完成 2024年 8月
制作 建方
電気興業株式会社

手前側フェンスの隙間から撮影しているので、一度では銘板をすべて撮影しきれません。

局舎

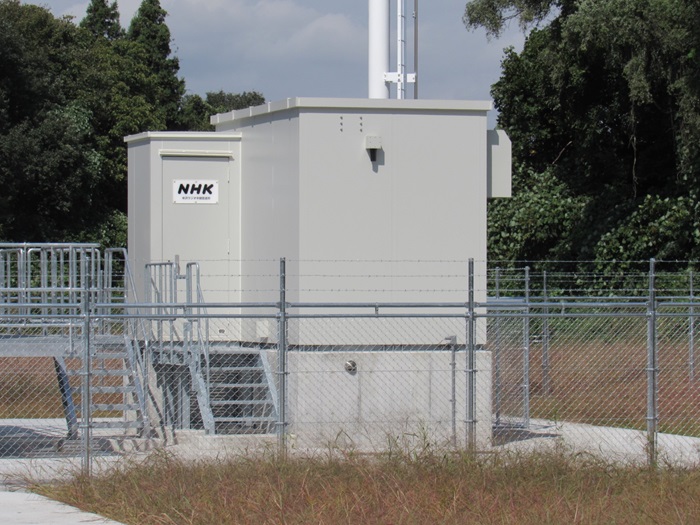

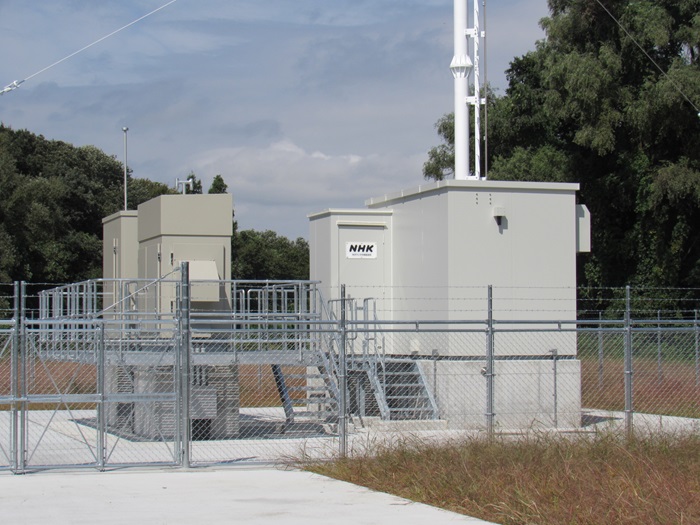

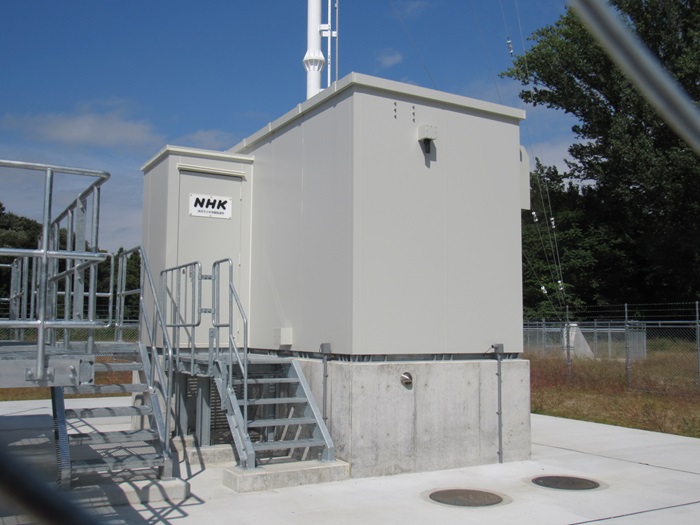

局舎です。当然ながら新しくてピカピカ状態です。
左側に発電機、右側に放送局舎の構成です。

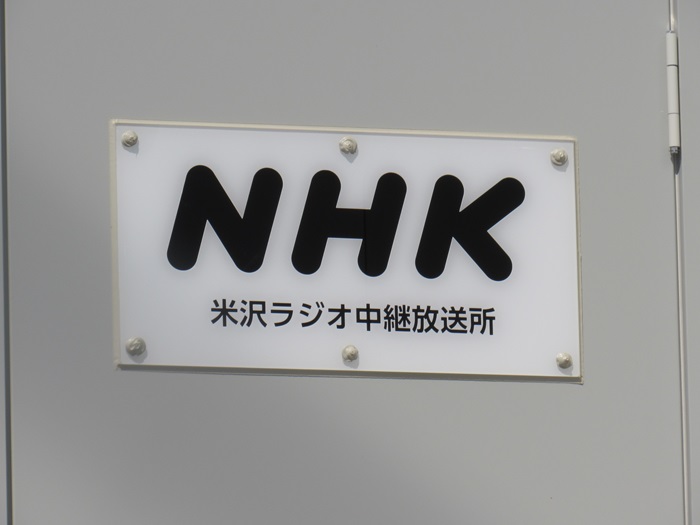

表札です。

局舎を拡大しました。

別の角度から。

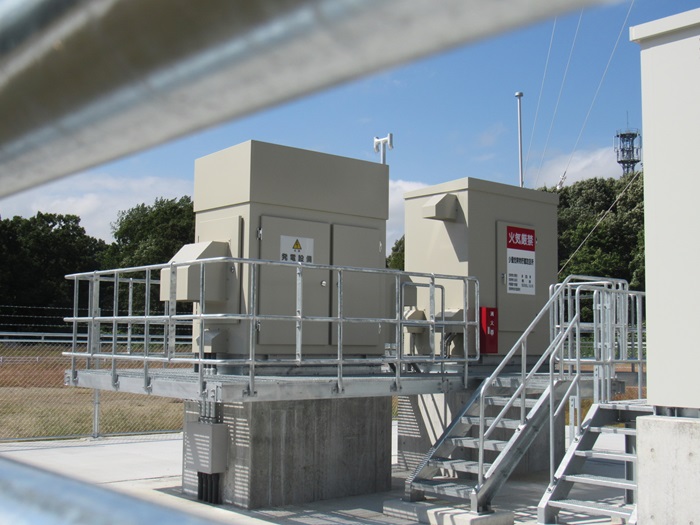

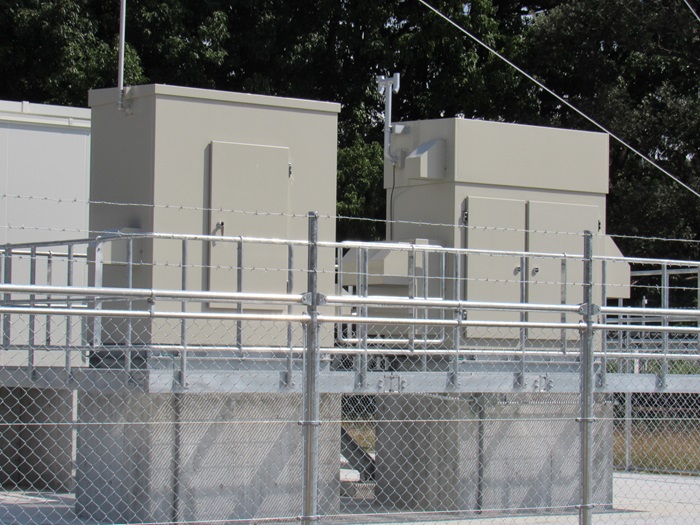

発電機の収容されている局舎です。

別の角度から。

その他

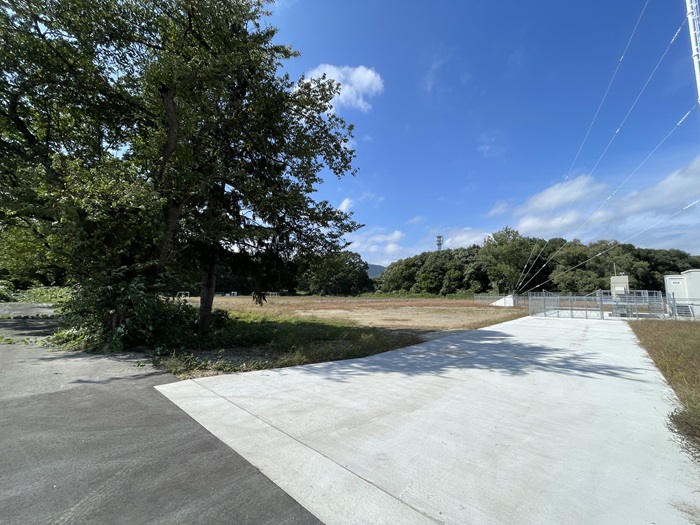

グラウンドのような場所に送信塔が建っています。

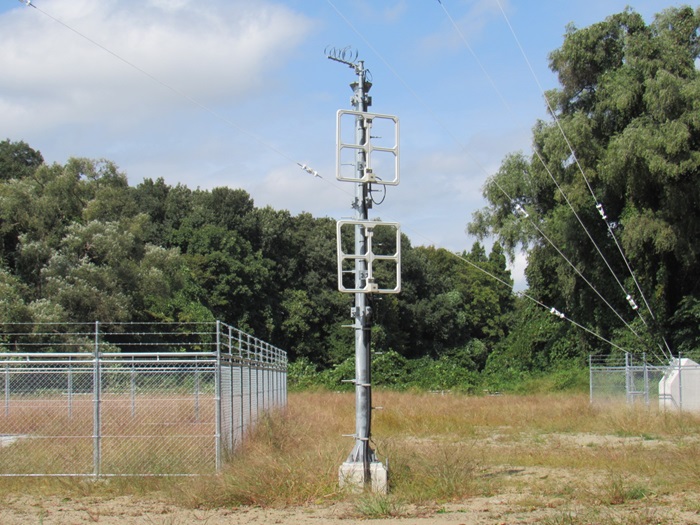

地面から建っている剛鉄柱に設置されたアンテナ類です。
テレビ用のリングアンテナ、他局受信用のループアンテナ×2が付いています。

・5素子リングアンテナ×1(米沢テレビ中継局受け)
・上段:ループアンテナ(上部:山形局ラジオ第一受信用)
・下段:ループアンテナ(上部:山形局ラジオ第二受信用)

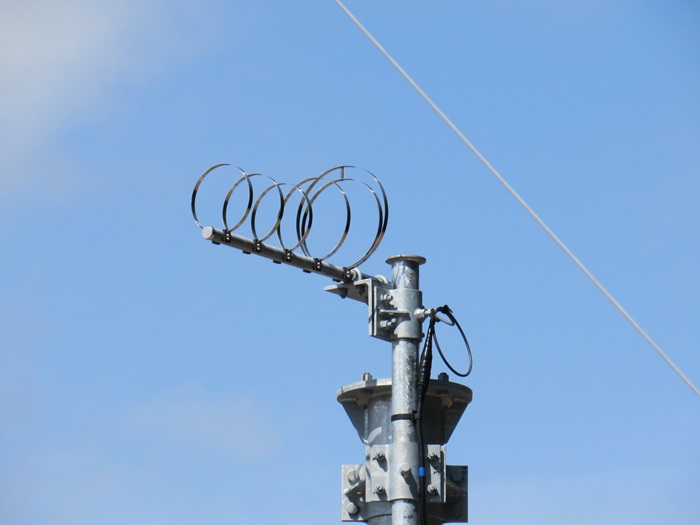

米沢デジタルテレビ中継放送所を予備で受信しているリングアンテナです。

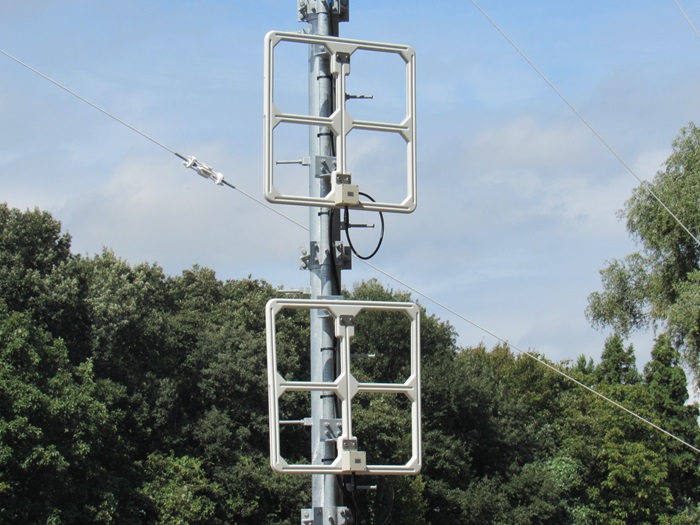

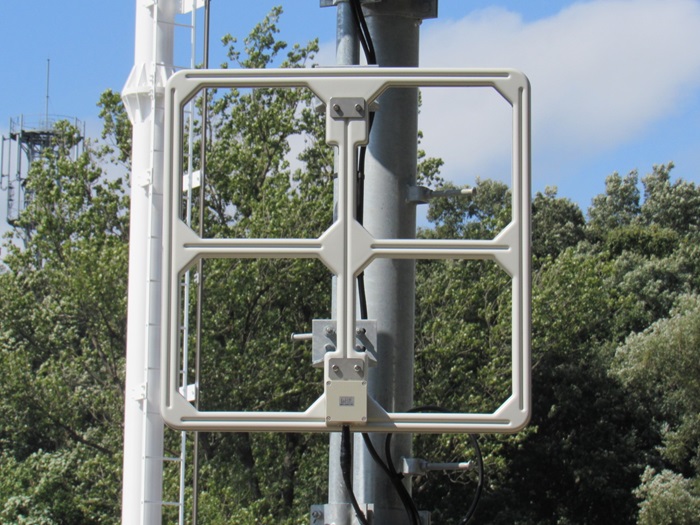

その下に付いているループアンテナ×2です。
上が山形のラジオ第一受信用、下が山形のラジオ第二受信用です。
青森方面と混信するのか、第二放送用のものは微妙に角度が違います。

上段はNHK山形局のラジオ第一放送を受信しているループアンテナです。

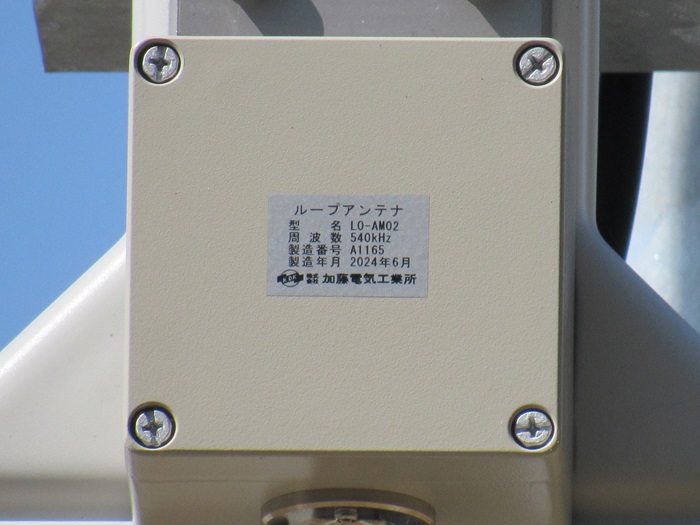

上段のループアンテナの銘板です。
540kHzなので山形基幹局になります。

下段はNHK山形局のラジオ第二放送を受信しているループアンテナです。
青森方面と混信するのか、第二放送用のものは上段と微妙に角度が違います。

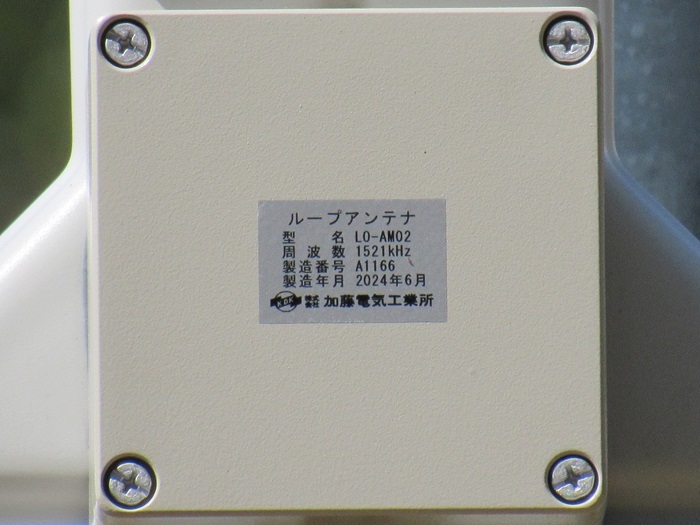

下段のループアンテナの銘板です。
15210kHzなので、こちらも山形基幹局になります。
延長線上には青森局が同一周波数でラジオ第二を送信しているので、微妙に角度をずらしているようです。

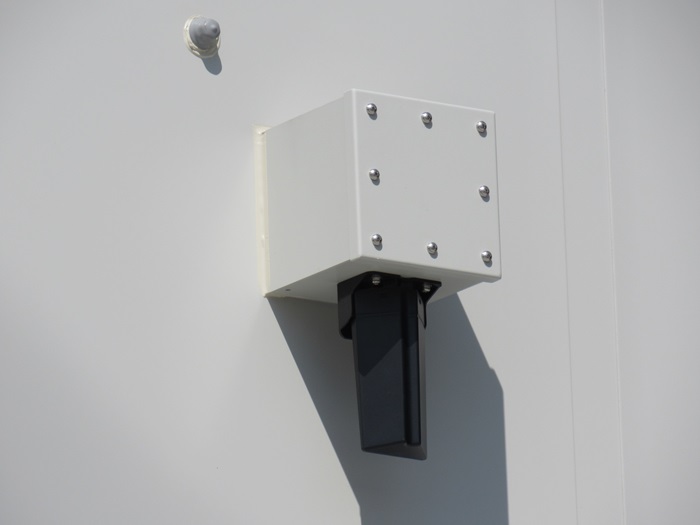

局舎に設置された監視・通報用のアンテナです。
普段見かけるものよりも大型のアンテナに見えます。

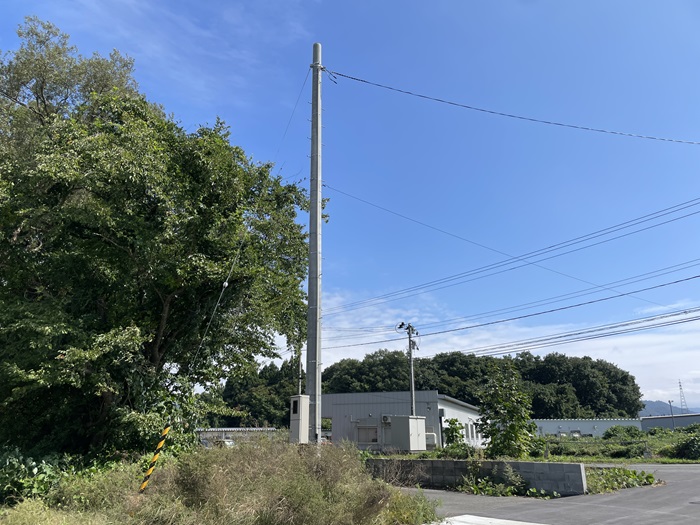

普段は光ファイバーで番組が送られてくるようです。

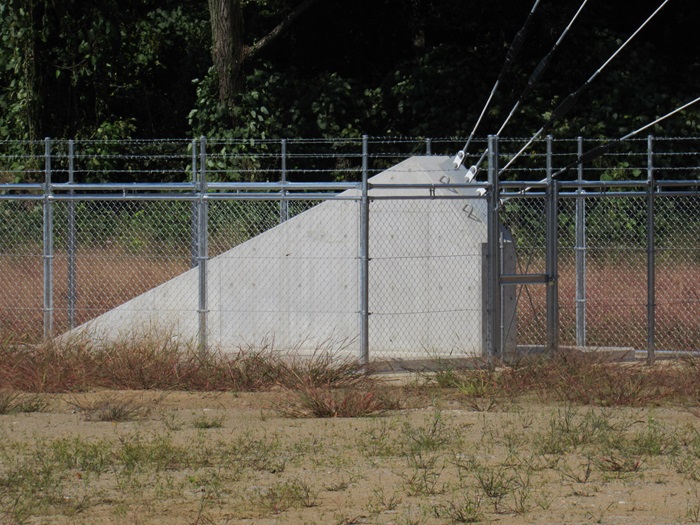

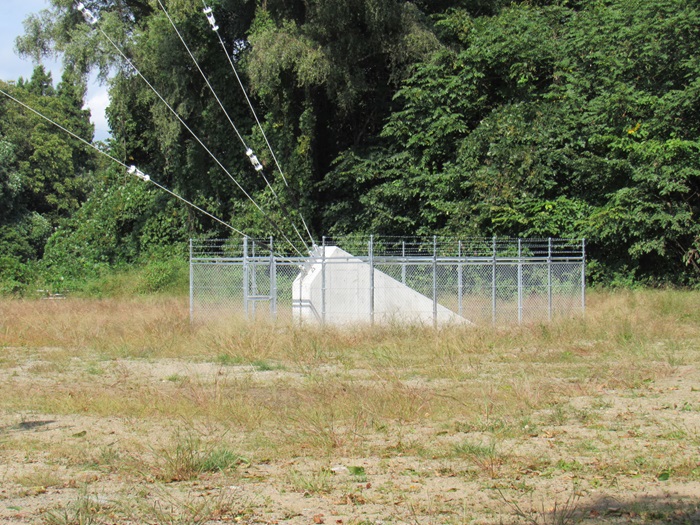

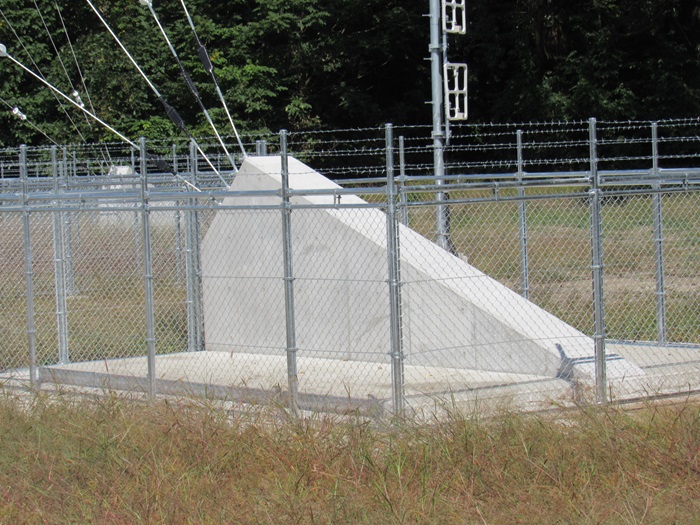

支線基部のうちの1つです。

2箇所目です。

3箇所目です。

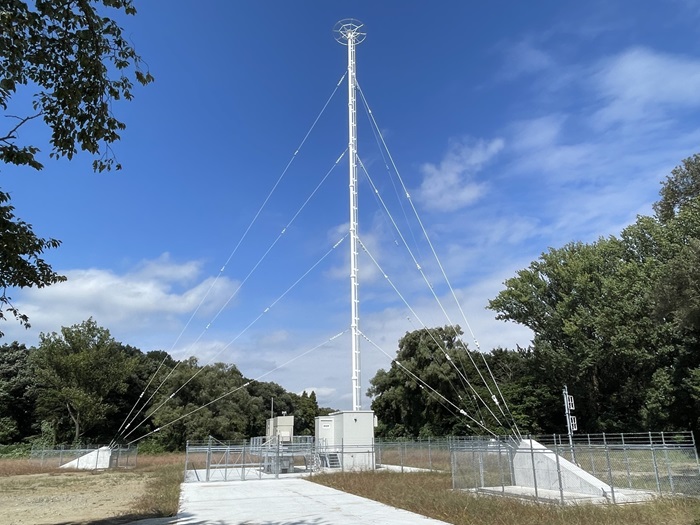

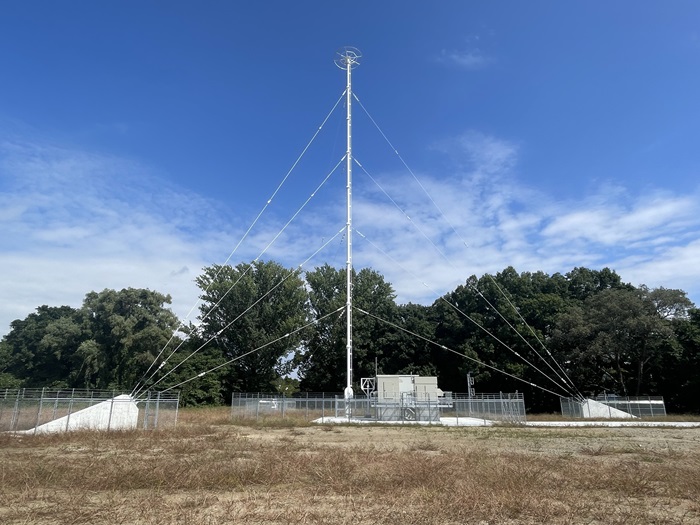

最後に別アングルで全体写真です。
