三ッ峠FM中継局(山梨県・南都留郡富士河口湖町)

山梨県南都留郡富士河口湖町河口字御巣鷹山(三ッ峠山)にあるFMラジオ中継局です。
FMラジオ中継局の他にも、NHK固定局、民放テレビの反射板、ケーブルテレビ受信点などもある。見どころ満載な山です。

■最終訪問日:2025年05月16日
■初回訪問日:2025年11月03日

2025年11月03日訪問分

2025年11月03日に訪問した際の画像です。
今回は直接訪問が叶いました。

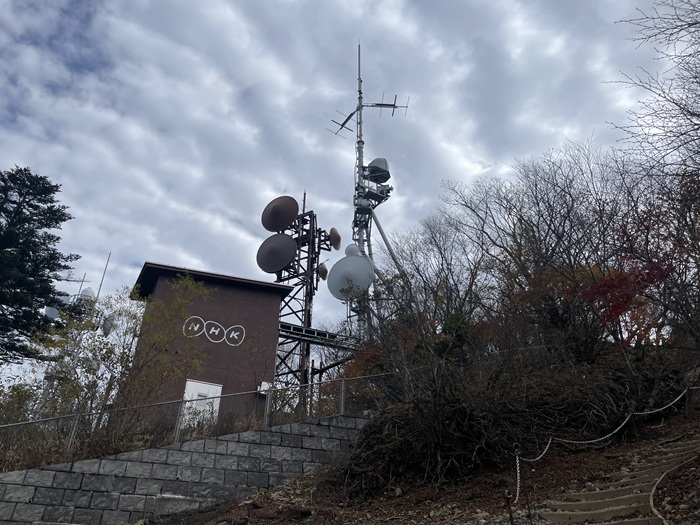

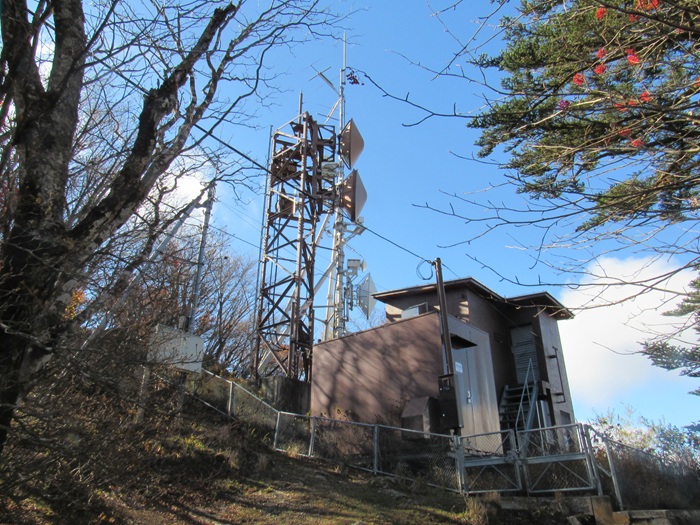

NHK送信所

最初はNHK送信所から解説します。
NHK-FM送信所には富士吉田テレビ中継局へのTTL、TSL固定局も併設されています。

NHK-FM送信アンテナ

NHK-FMの送信アンテナです。

・八木3素子1段2面(NHK-FM:東・南側に送信)

別の角度から撮影。

さらに角度を変えて撮影。

NHK-FM受信アンテナ

NHK-FMの番組は甲府の放送会館から直接STLで伝送されているようです。

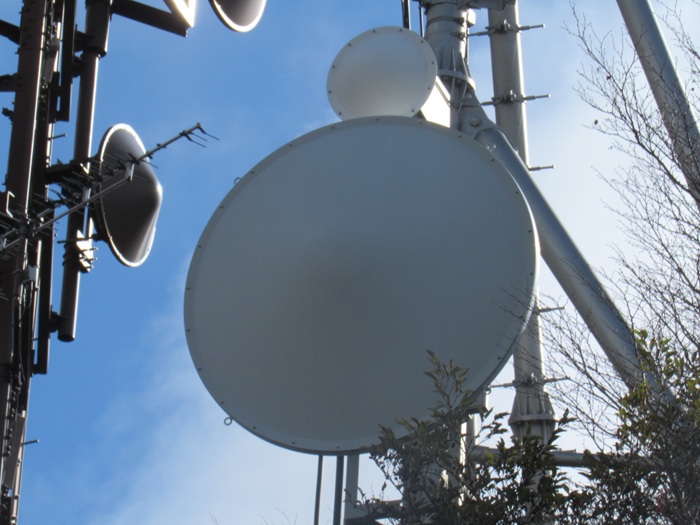

・2mΦSHF帯プレートパラボラ(甲府放送会館からSTL受信)

角度を変えて撮影。

TTL固定局

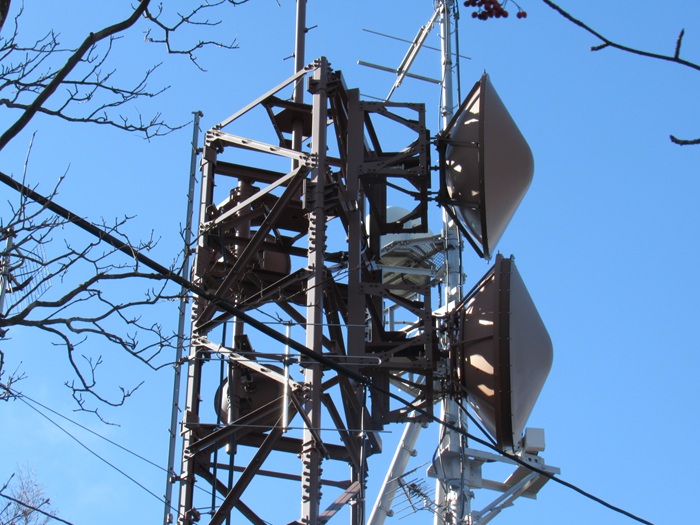

甲府-富士吉田間を結んでいるTTL固定局の鉄塔です。
従来は反射板経由で伝送していましたが、放送会館移転に伴って固定局を設置しました。

中央奥向け:富士吉田方面へTTL送信(NHKテレビ・R1の伝送)
右向け:甲府の放送会館からTTL受信(NHKテレビ・R1の伝送)

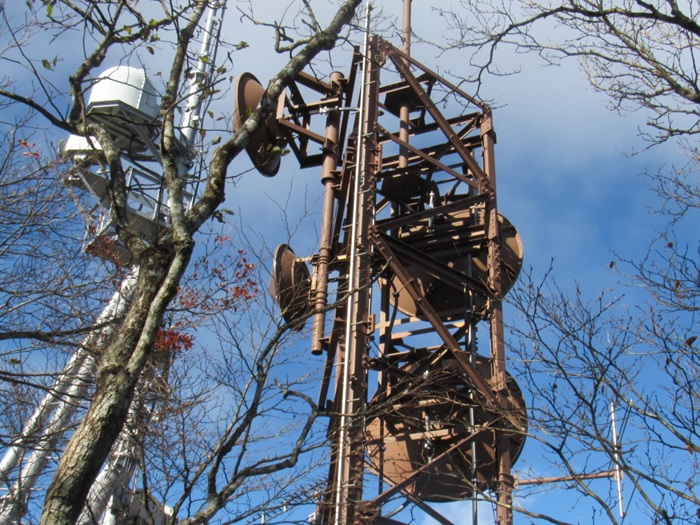

別の角度から撮影。

左向け:富士吉田方面へTTL送信(NHKテレビ・R1の伝送)
中央奥向け:甲府の放送会館からTTL受信(NHKテレビ・R1の伝送)

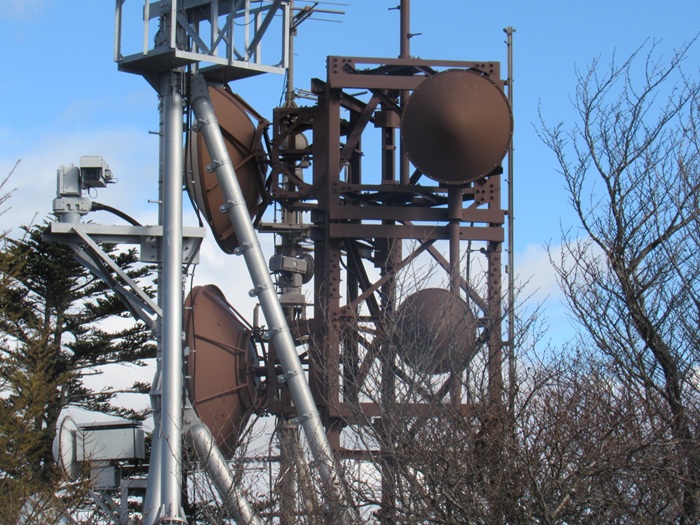

さらに角度を変えて撮影。

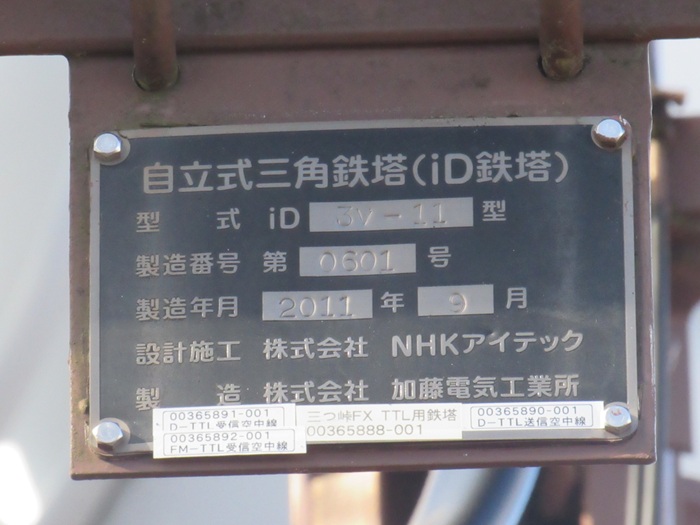

TTL関係のアンテナが付いている鉄塔の銘板です。

景色

甲府方面の景色です。

富士吉田方面の景色です。

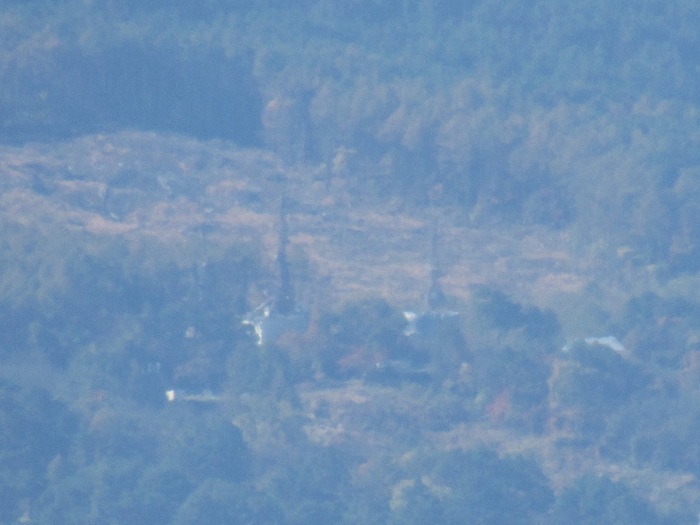

うっすらと富士吉田局が見えました。

局舎

局舎は2棟あります。手前側はTTL固定局関係、奥側がFM送信所関係の局舎です。

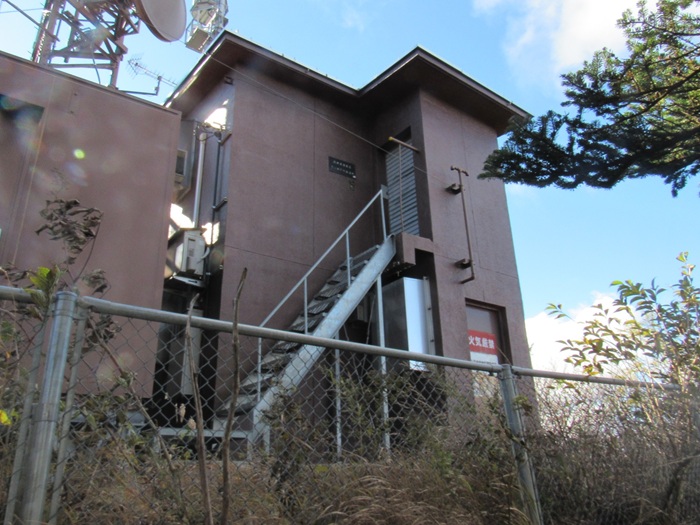

FM送信所関係の局舎です。

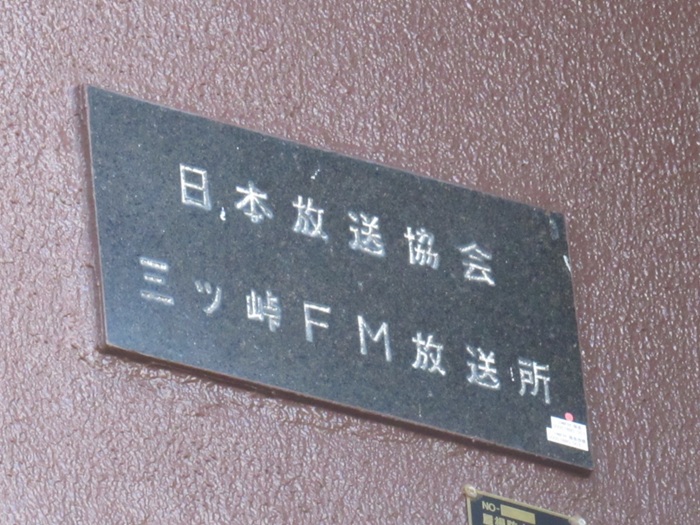

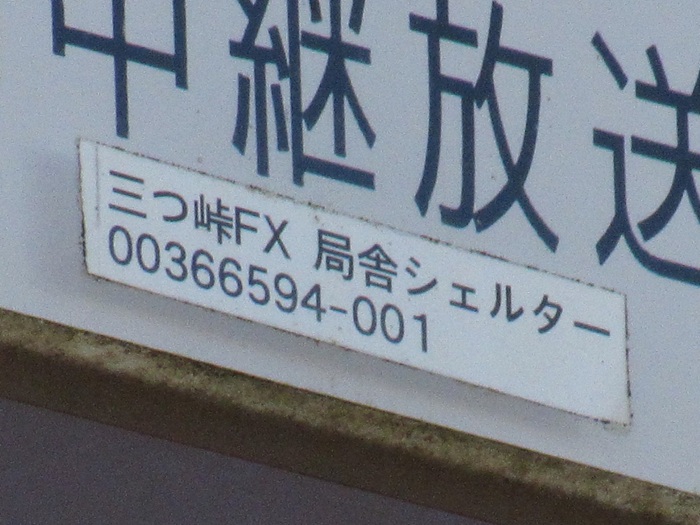

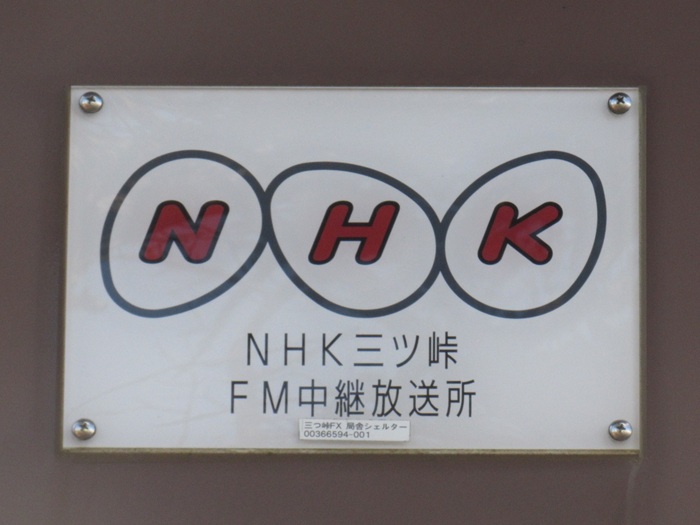

表札を拡大しました。

なにか書かれています。

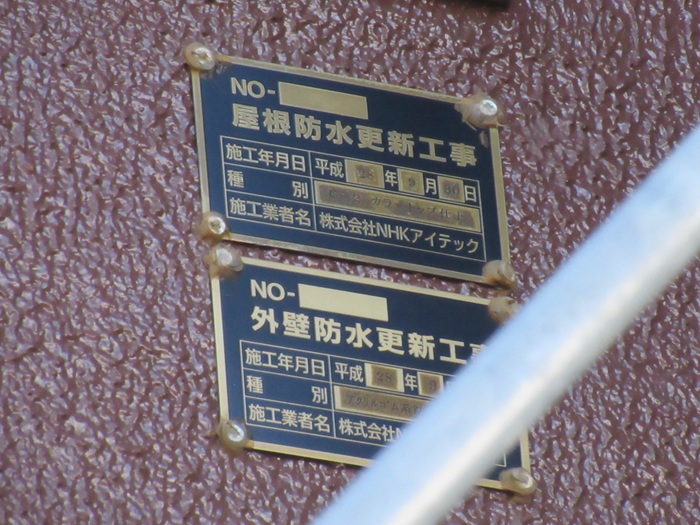

塗装に関する表示です。

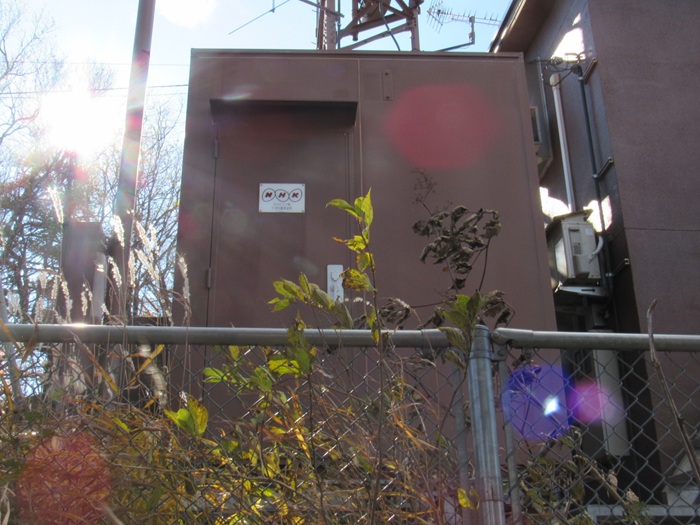

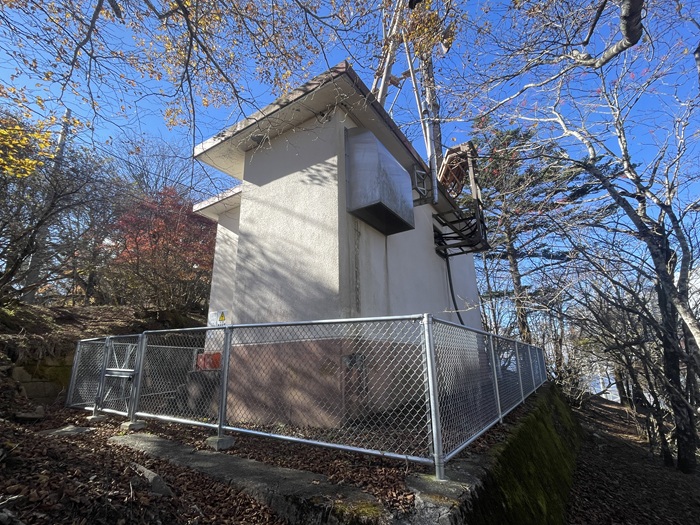

TTL固定局関係の局舎です。

表札を拡大しました。

小さく固定局と書かれています。

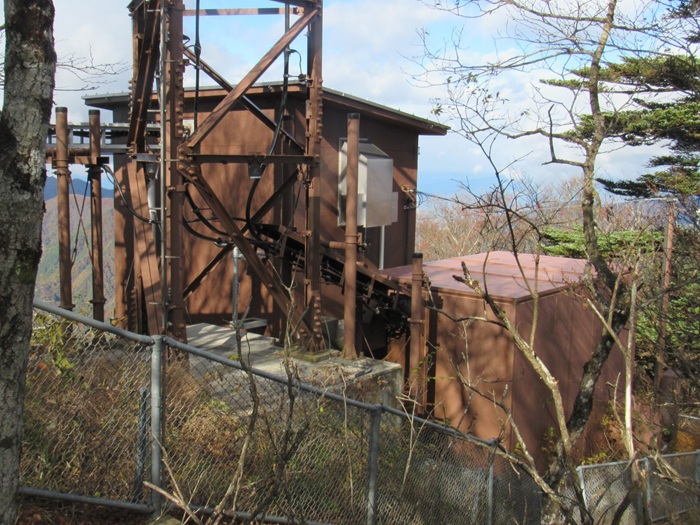

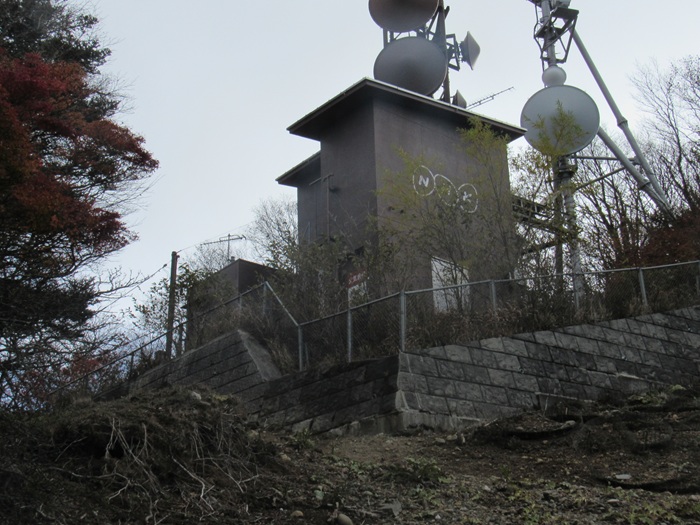

局舎を裏側から撮影。

さらに角度を変えて撮影。

その他

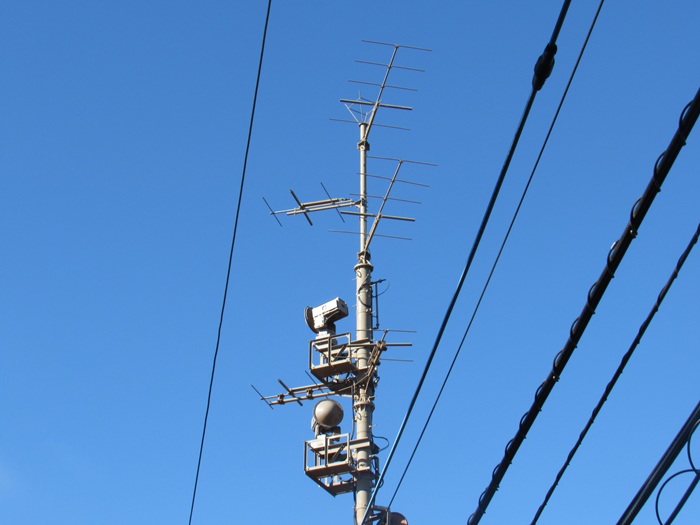

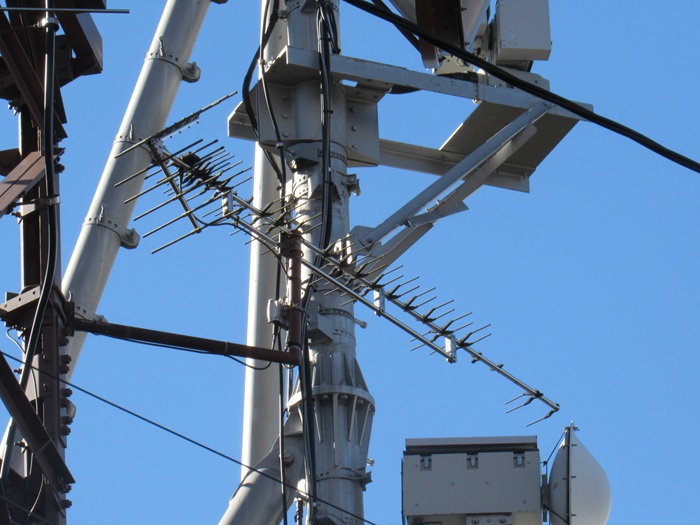

他局をモニターしていると思われる八木アンテナです。身延方面向け?

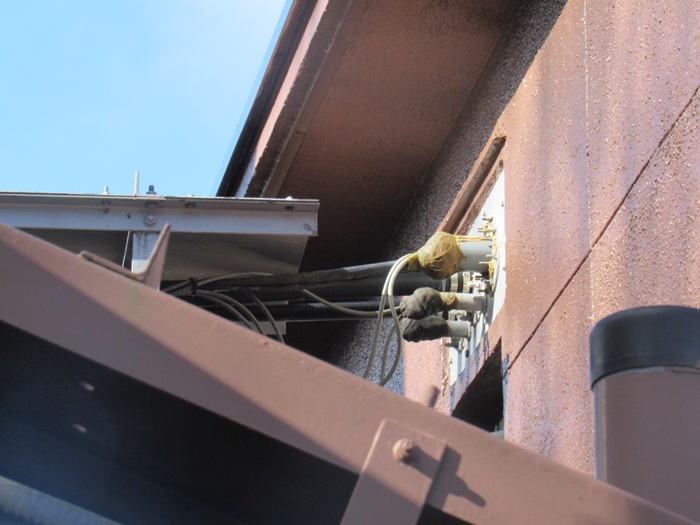

FM局舎から出ているケーブル。

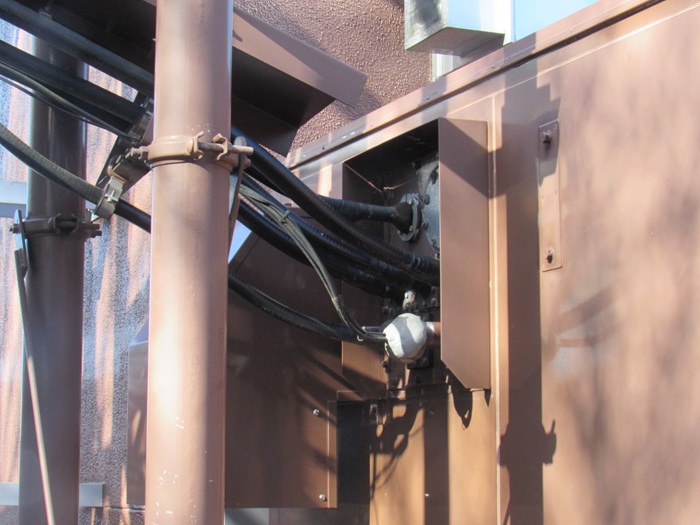

TTL局舎から出ているケーブル。

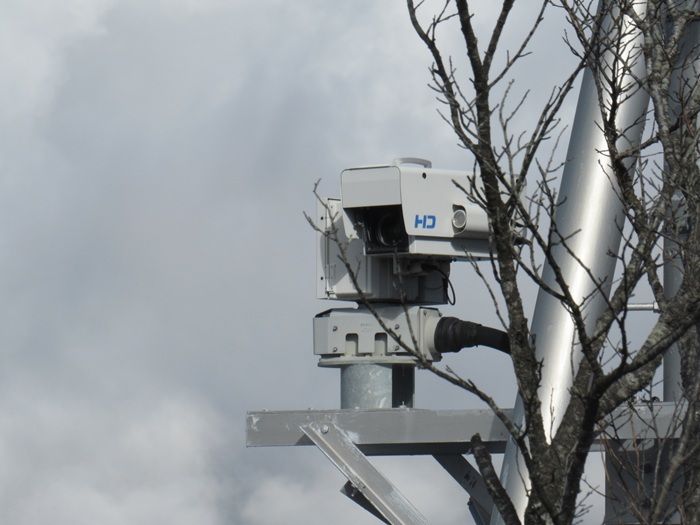

お天気カメラのようです。

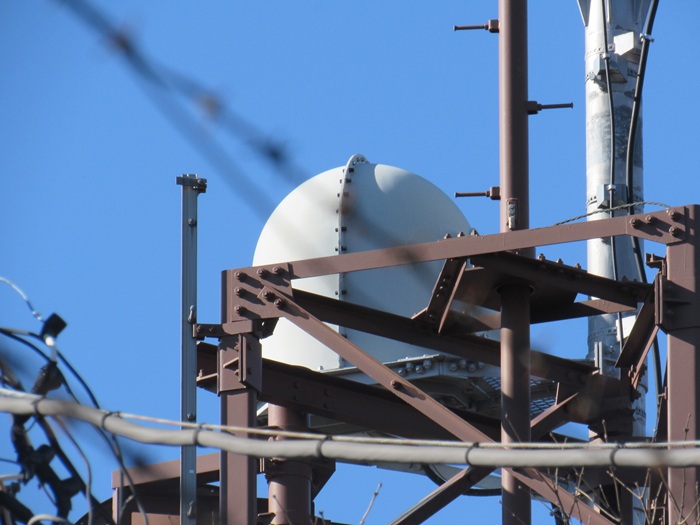

FPU関係のアンテナです。

これは放送会館への伝送用?

これも同様?

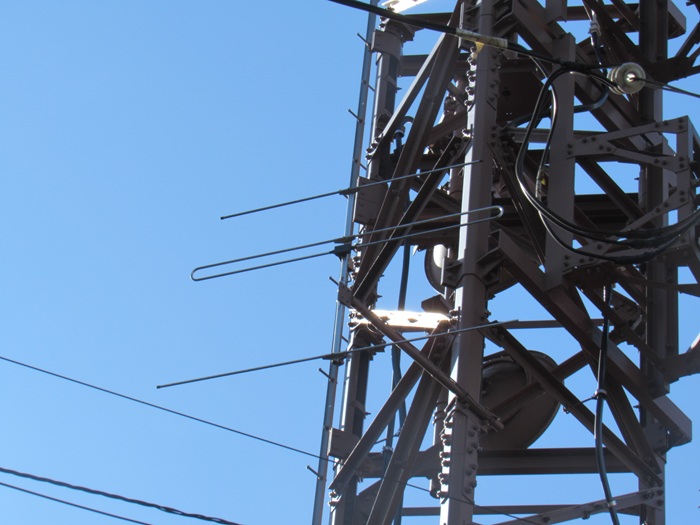

自局のモニターアンテナです。

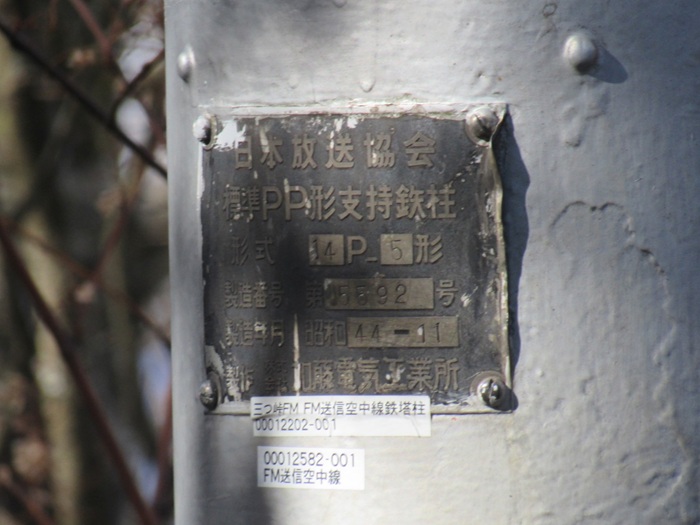

FM送信塔の銘板です。

塗装に関する表示もあります。

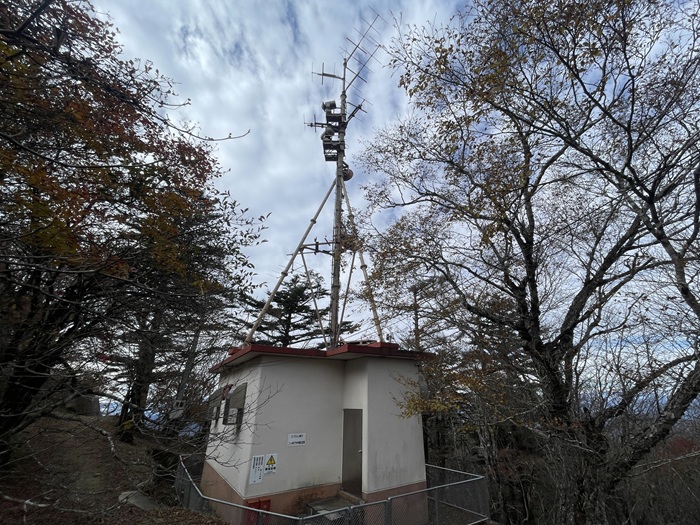

送信塔の全体像です。

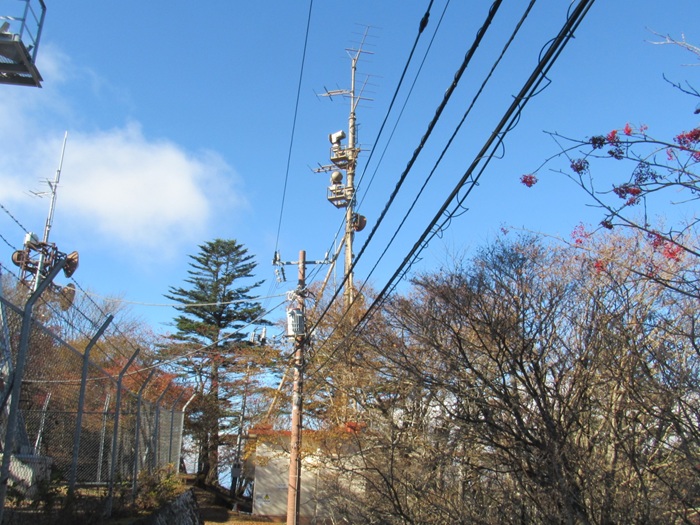

FM富士・YBS-FM送信所

続いて「FM富士・YBS-FM送信所」を解説します。
最初にFM富士の送信所が開局、ここ最近YBSのFM補完局(YBS-FM)も同居しました。

FM送信アンテナ

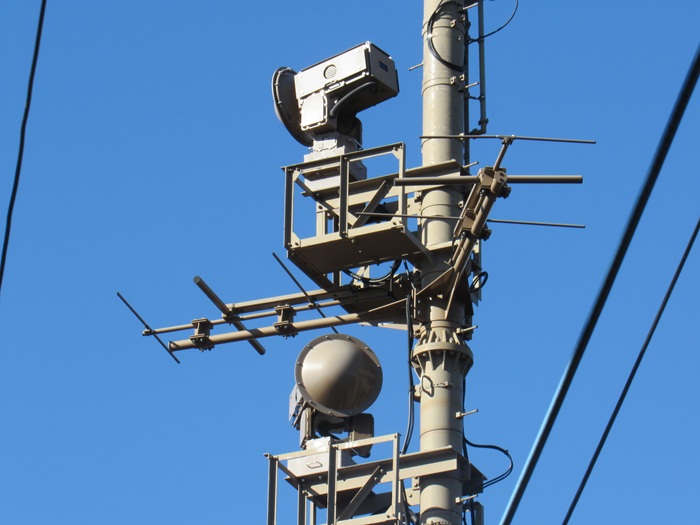

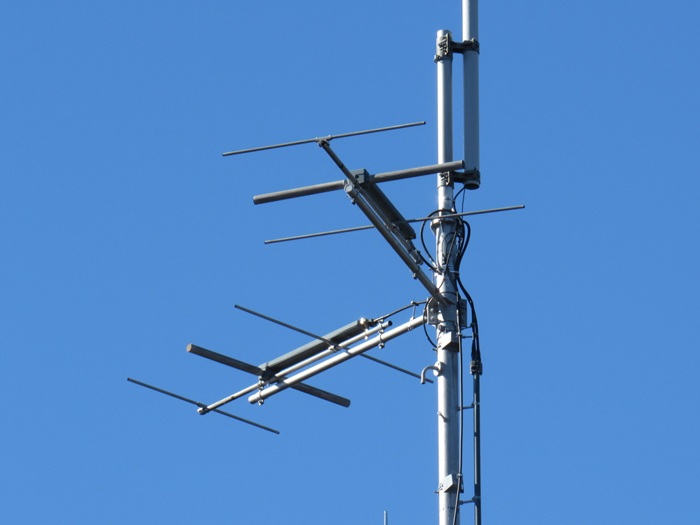

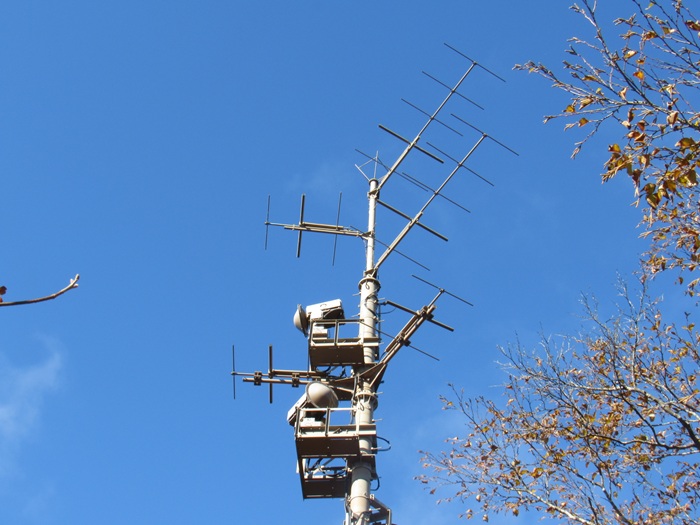

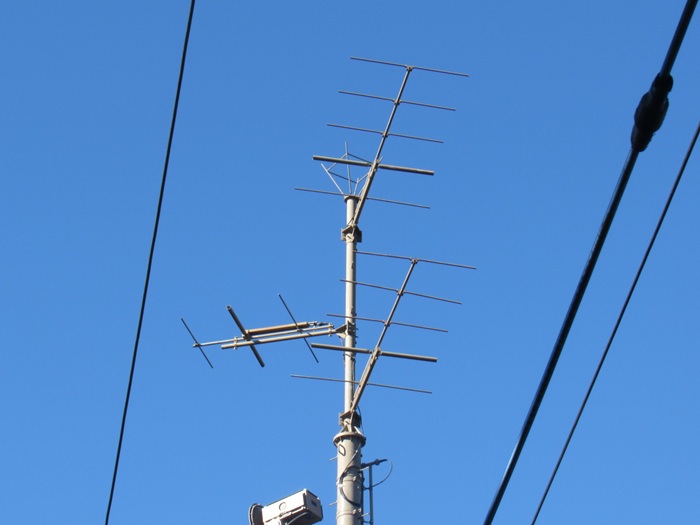

FM富士とYBS-FMの送信アンテナです。

・上部:八木5素子2段1面+八木3素子1段1面(FM富士:東・南側に送信)
・下部:八木3素子1段2面(YBS-FM:東・南側に送信)

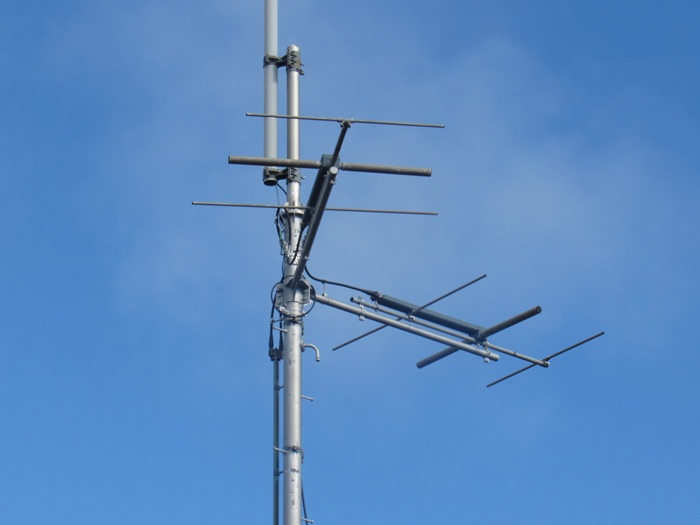

FM富士のアンテナを拡大しました。

・八木5素子2段1面+八木3素子1段1面(FM富士)

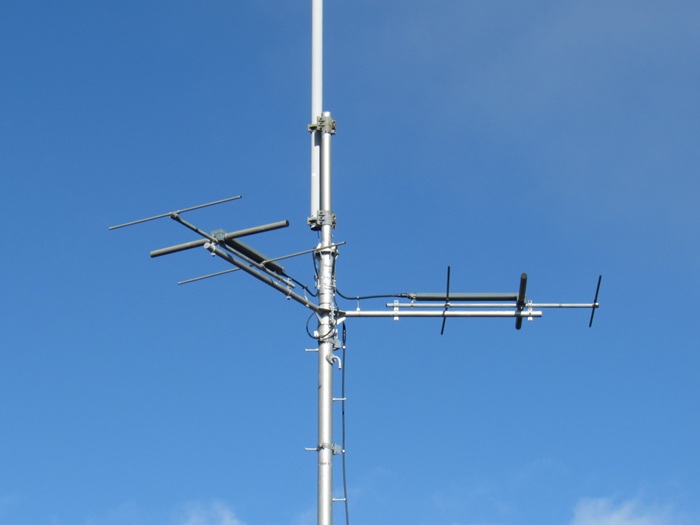

その下にあるYBS-FMの送信アンテナです。

・八木3素子1段2面(YBS-FM)

少し角度を変えて見上げショット。

STL受信アンテナ

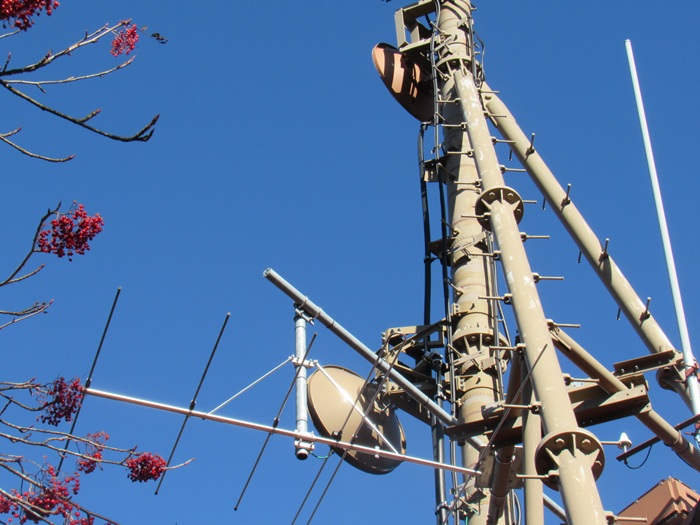

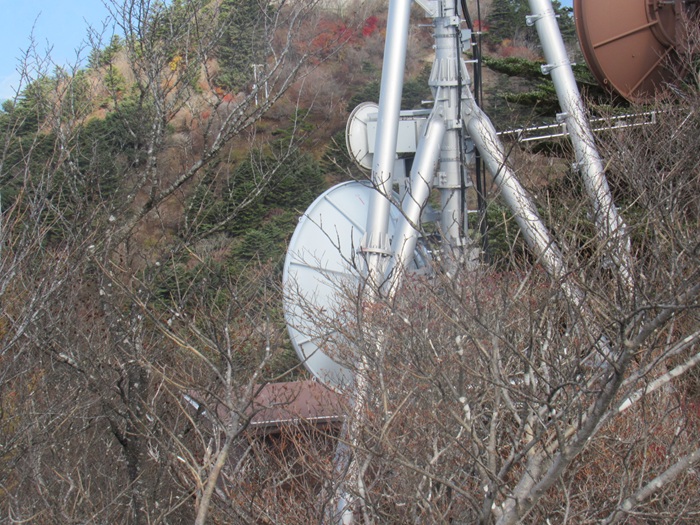

FM富士とYBS-FM各社のSTL受信アンテナです。

・上部:SHF帯プレートパラボラ(FM富士:本社からSTL受信) ・下部:0.9mΦSHF帯プレートパラボラ(YBS山梨放送:本社からSTL受信)

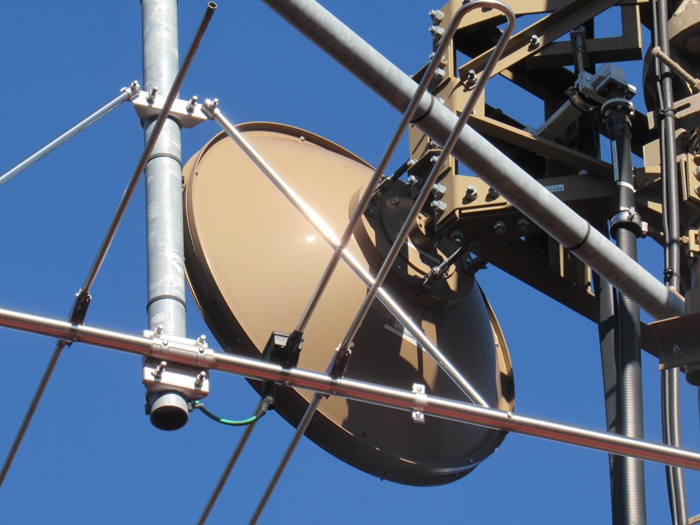

上部のFM富士のSTL受信アンテナです。

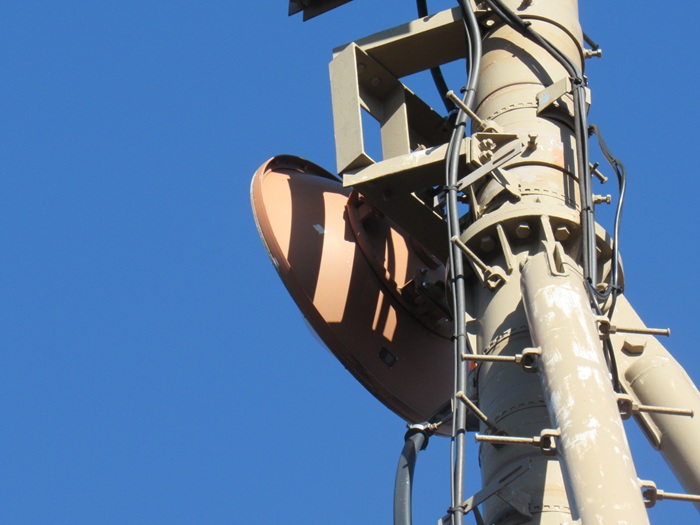

下部のYBS-FMのSTL受信アンテナです。

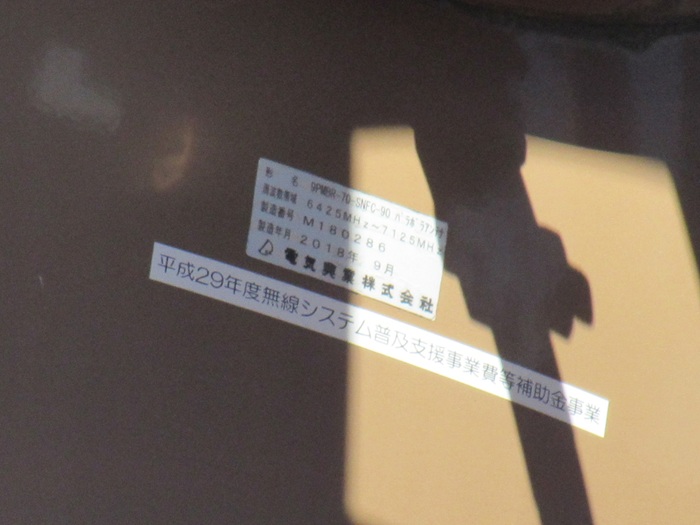

銘板部分を拡大しました。

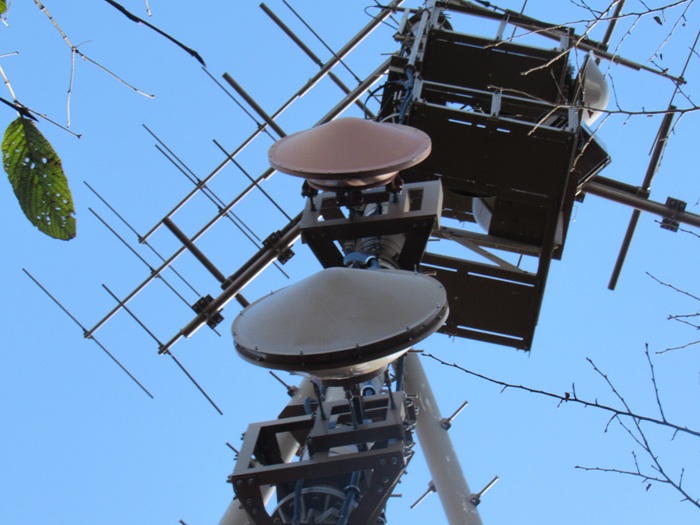

FM富士とYBS-FM各社のSTL受信アンテナを見上げショット。

局舎

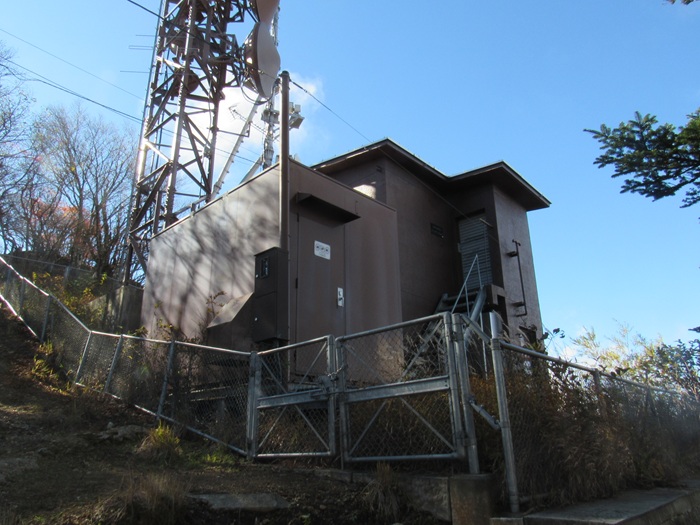

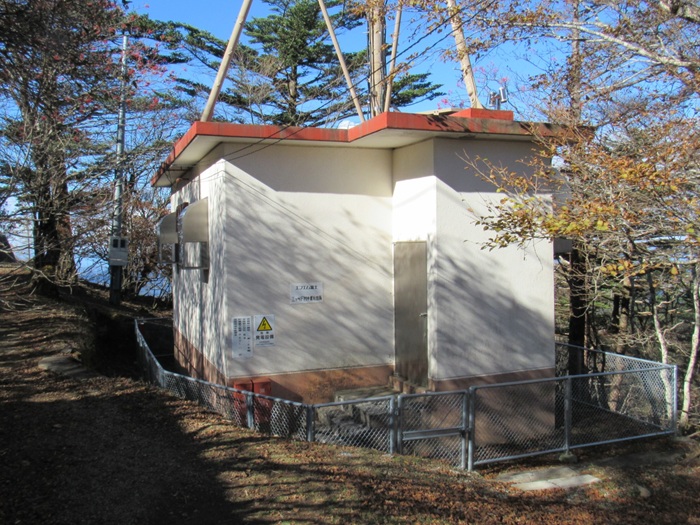

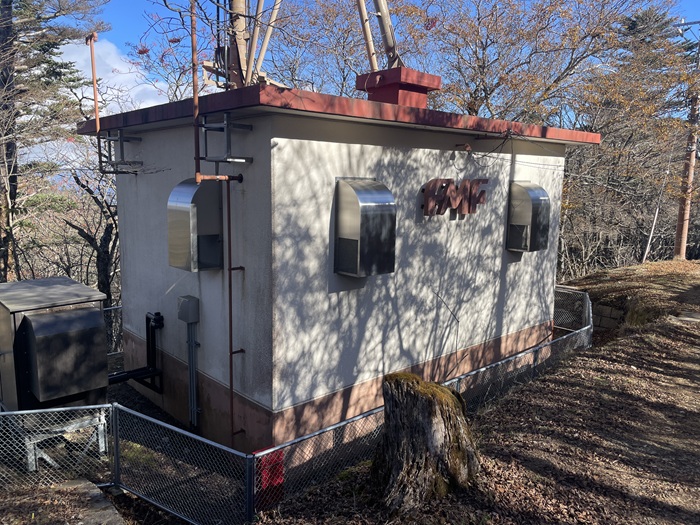

2社共用の局舎です

表札を拡大しました。

別の角度から撮影。

さらに別の角度から撮影。

その他

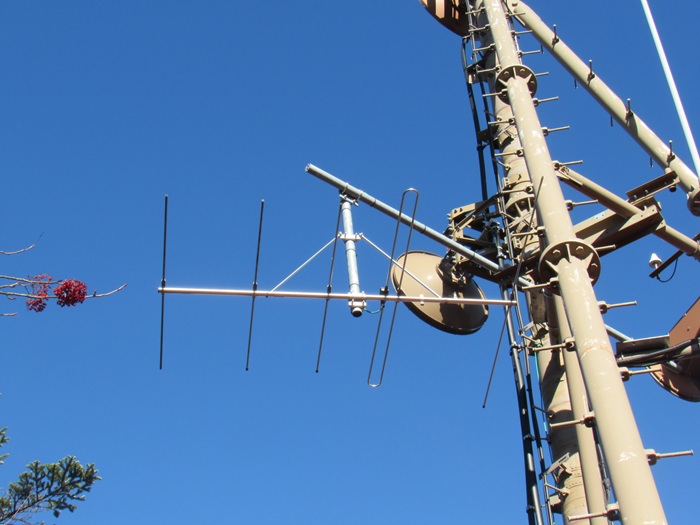

用途不明のFMアンテナです。FM富士の甲府or身延の予備受信アンテナ?

こんなアンテナもあります。

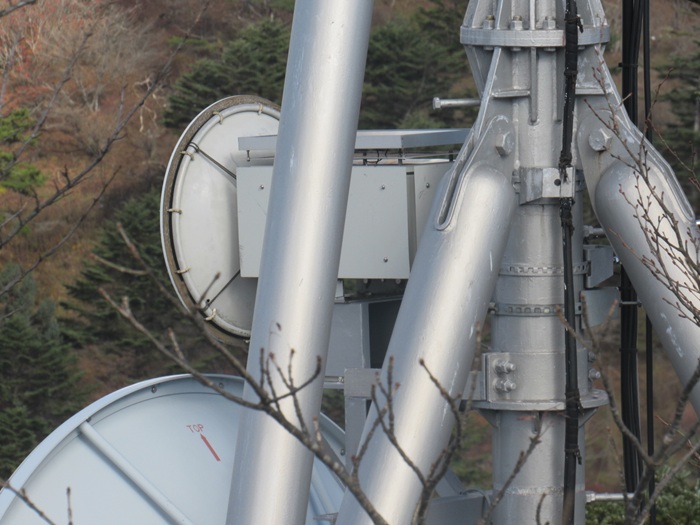

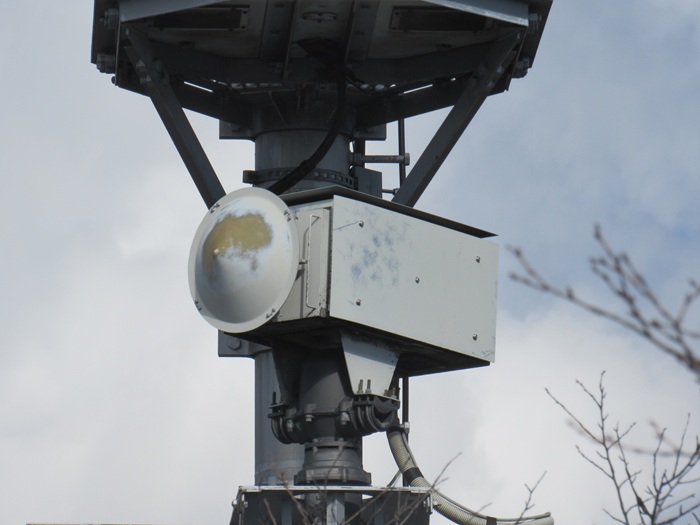

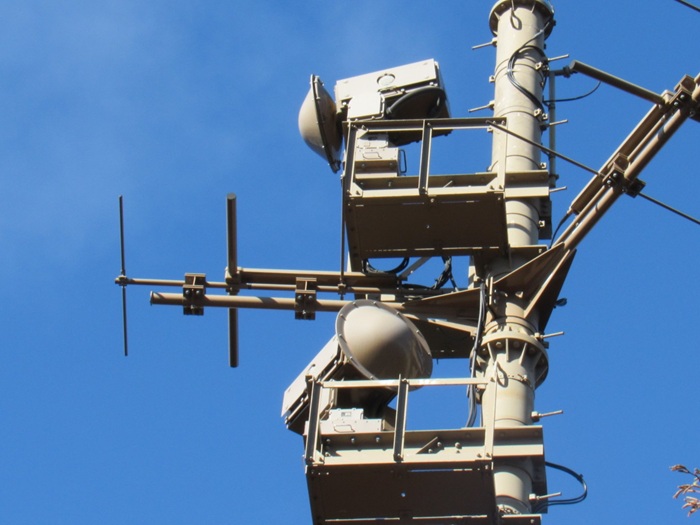

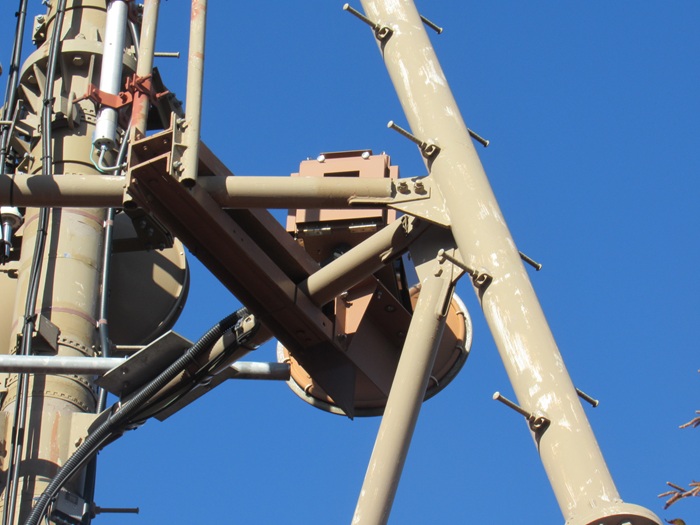

FPUと思われるアンテナです。

FM富士の本社へFPUを伝送するためのアンテナだと思います。

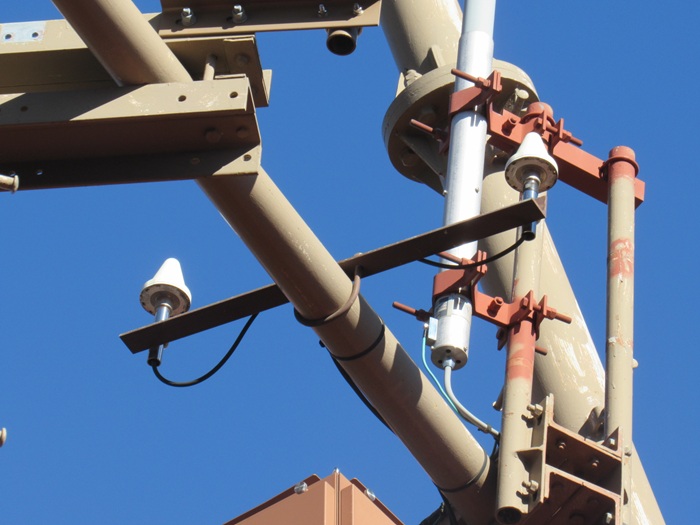

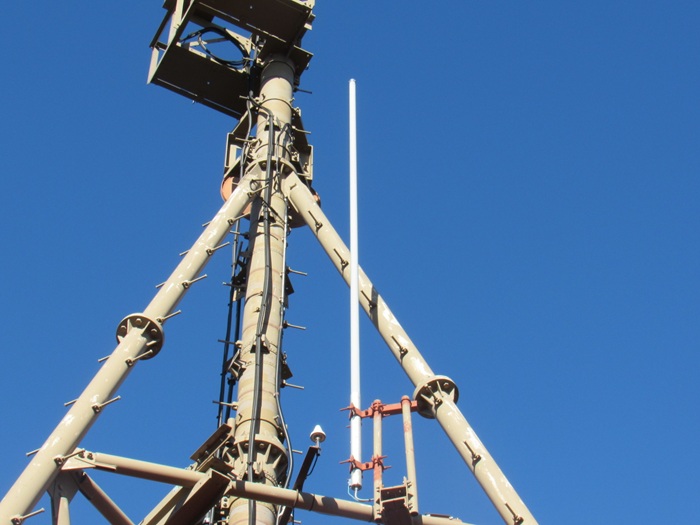

YBS-FMのものと思われるGPSアンテナ×2

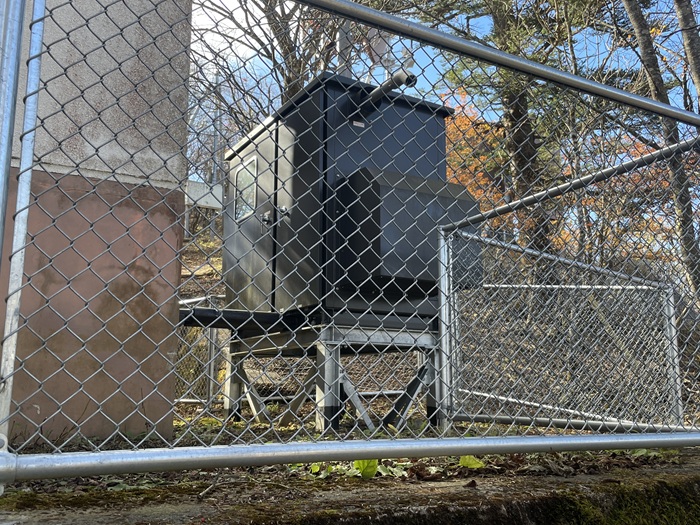

発電機もありました。

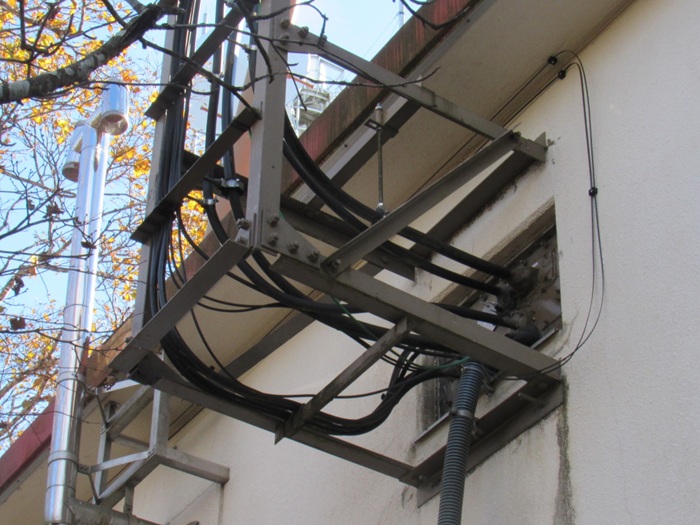

局舎から送信塔へ向かうケーブル。当地まで光ファイバも来ているようです。

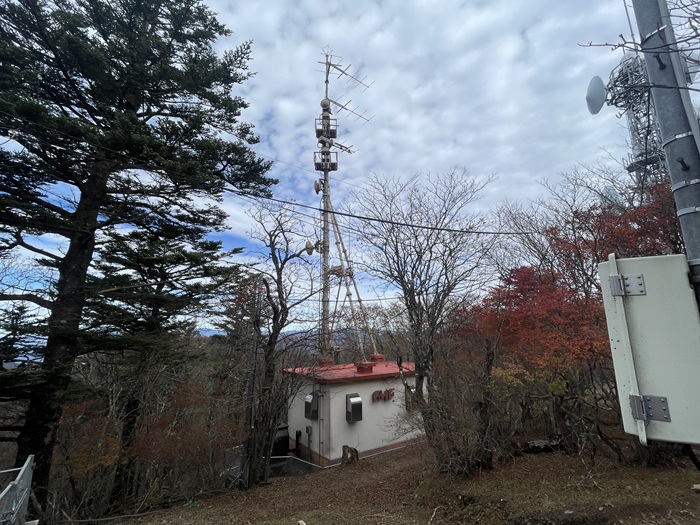

送信塔の全体像です。

別の角度から撮影。

反射板

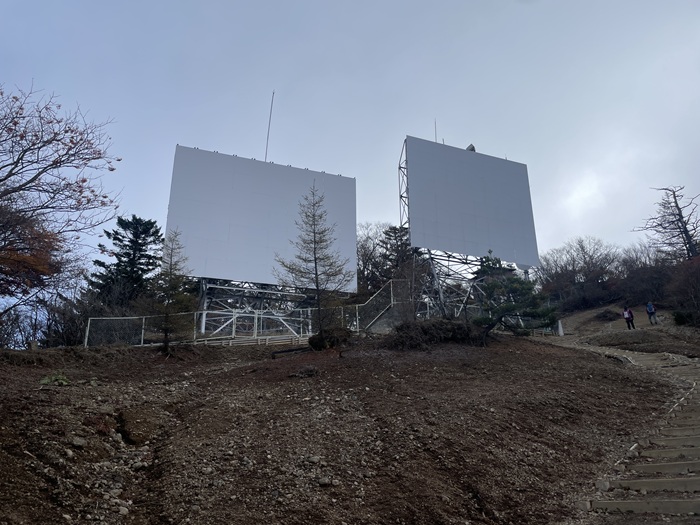

送信所の付近にはUTY・YBSの反射板もありました。
過去にはNHKの反射板もありましたが撤去されました。
左側:YBS、右側:UTY。

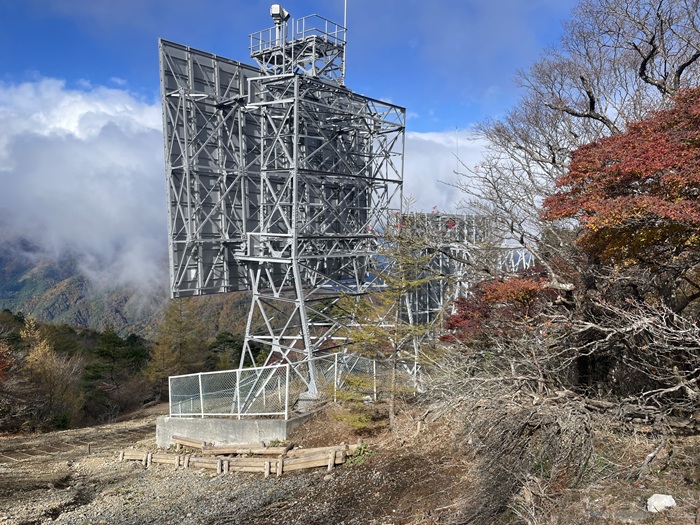

別の角度から撮影。手前側がUTYの反射板です。

UTY反射板

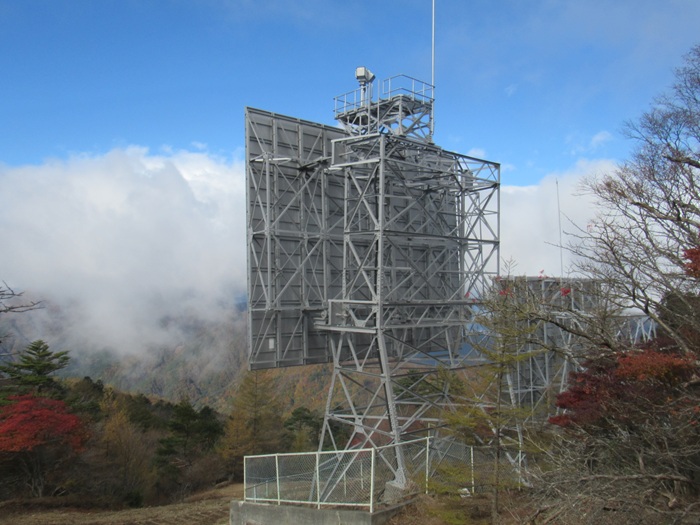

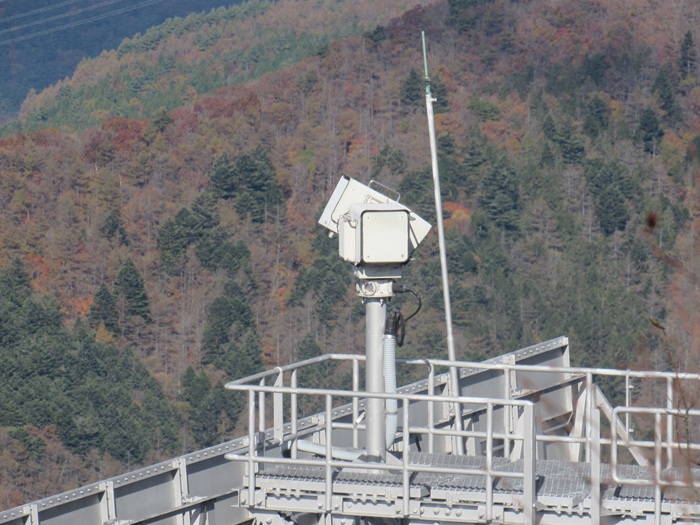

UTYの反射板です。お天気カメラが付いています。

カメラを拡大しました。

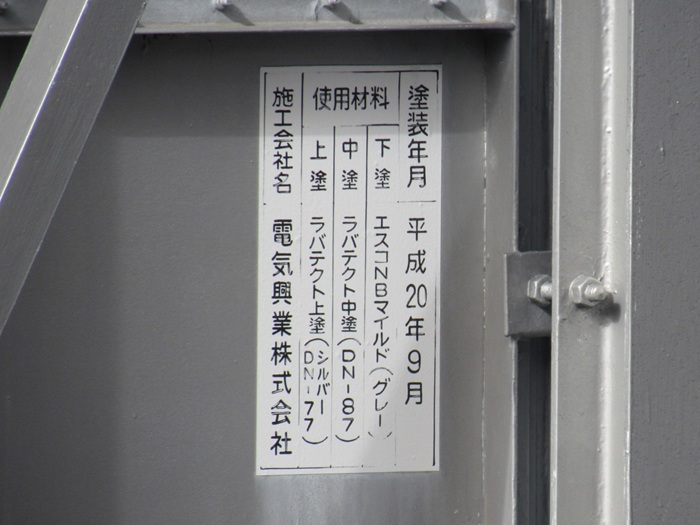

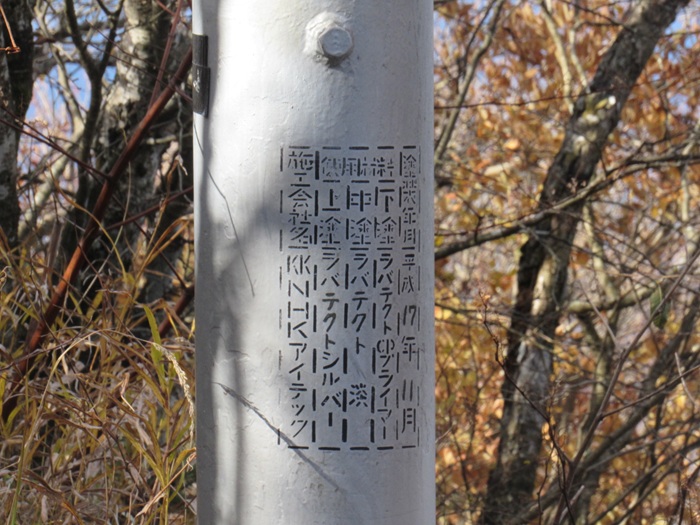

塗装に関する表示です。

表札もありました。

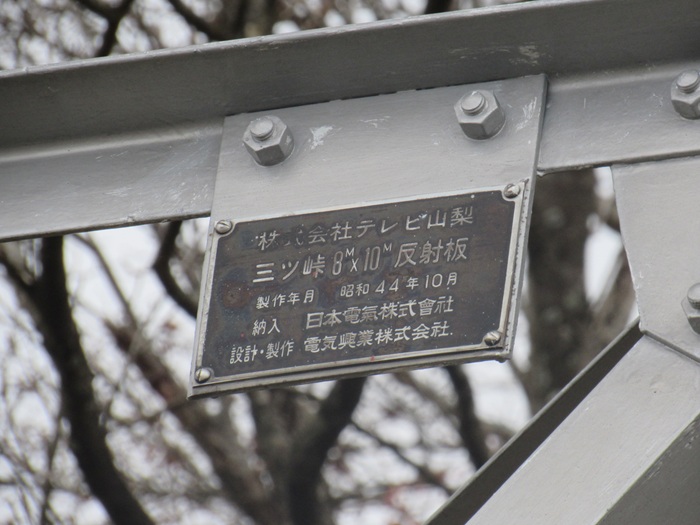

反射板の銘板です。

YBS反射板

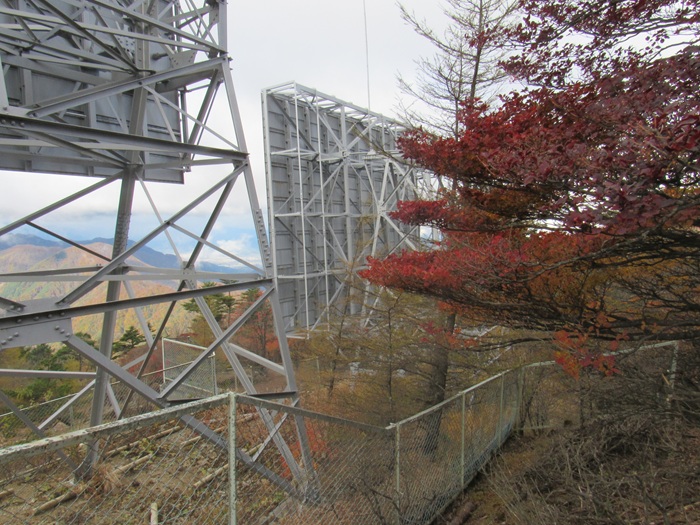

YBSの反射板です。

塗装に関する表示がありました。

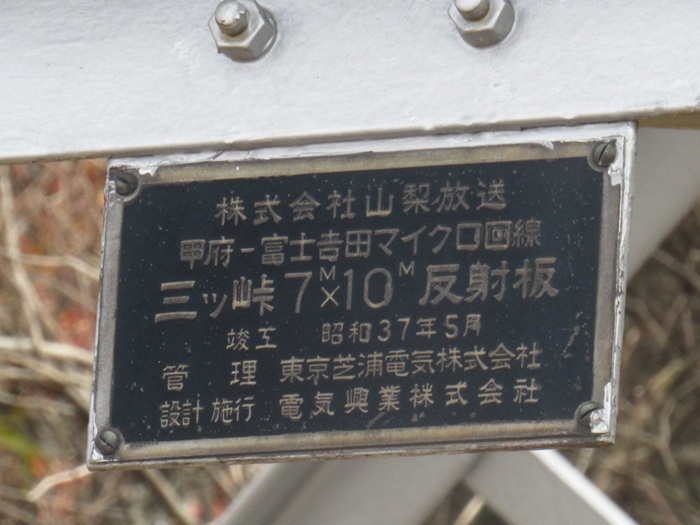

反射板の銘板です。

その他

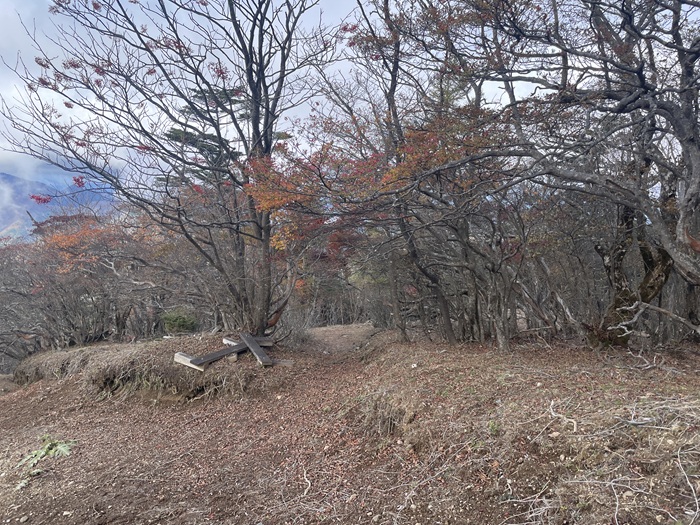

おそらくNHK反射板のあった場所です。空き地になっています。

業務無線鉄塔(開運山)

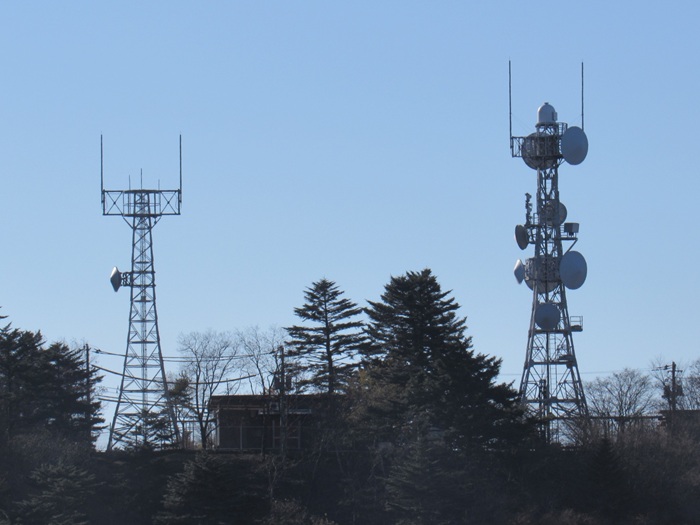

一番送信所に近い位置にある山梨県防災行政無線の鉄塔×2

別の角度から撮影。

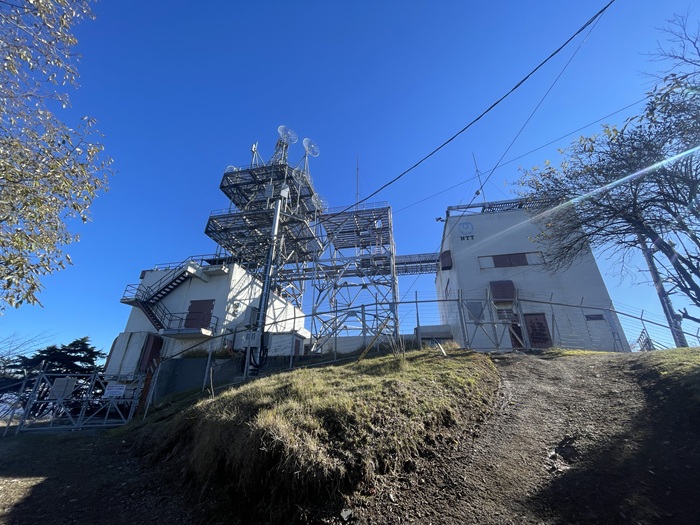

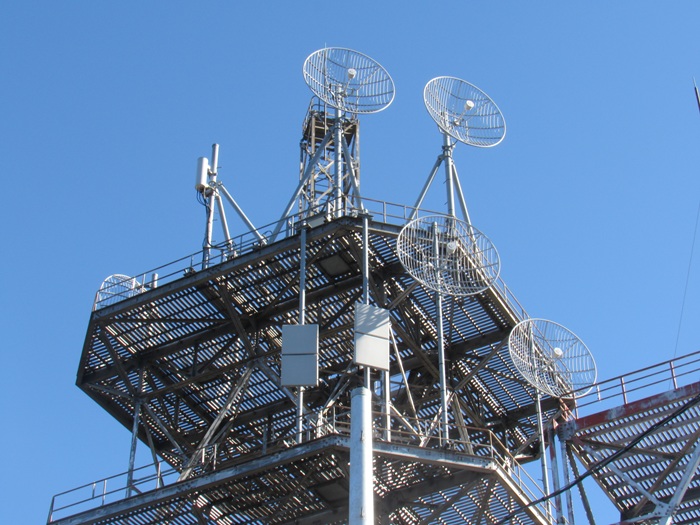

NTTの鉄塔もありました。現在はNTTドコモが使用?

グリッドパラボラが大量に付いているのが気になります。

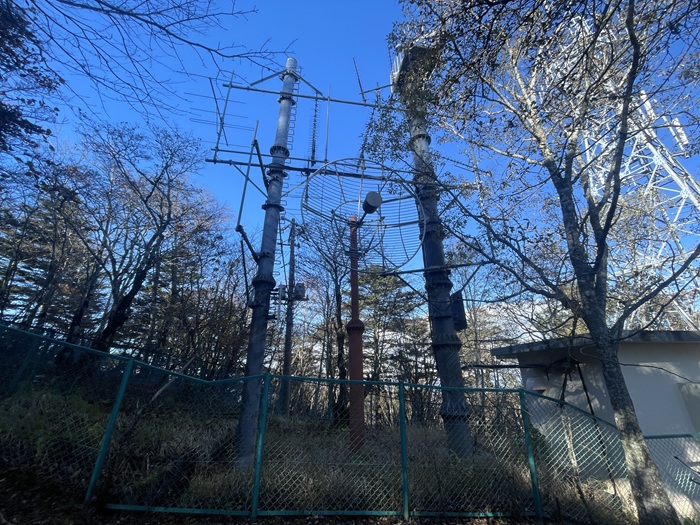

NNS(日本ネットワークサービス)の東京波受信点もありました。
詳細は共聴施設訪問「NNS三ッ峠受信点(山梨県・南都留郡富士河口湖町)」をご覧ください。

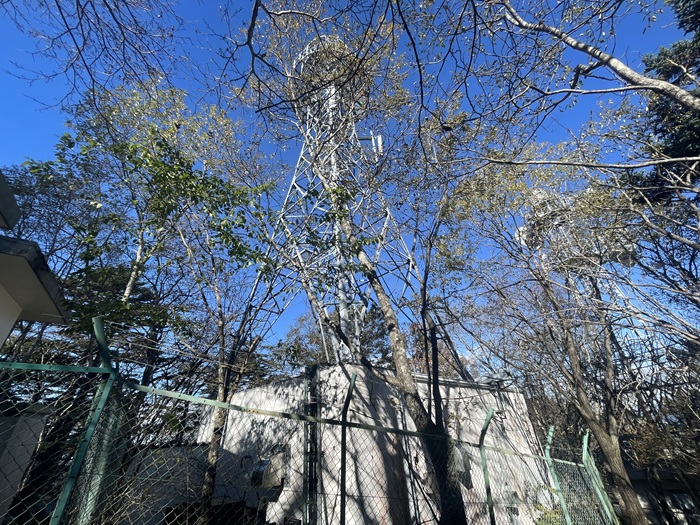

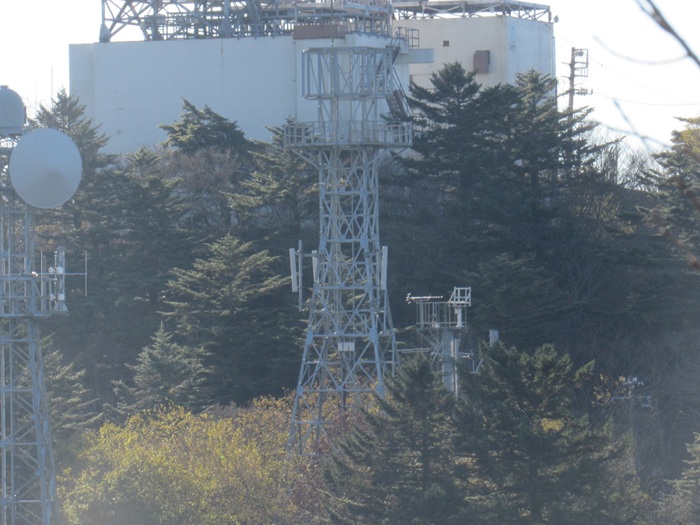

NNS受信点に隣接してあるソフトバンク基地局。

別の角度から撮影。

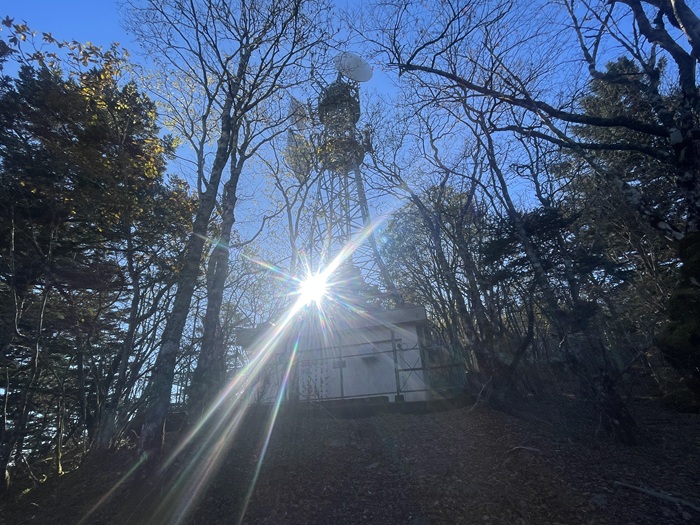

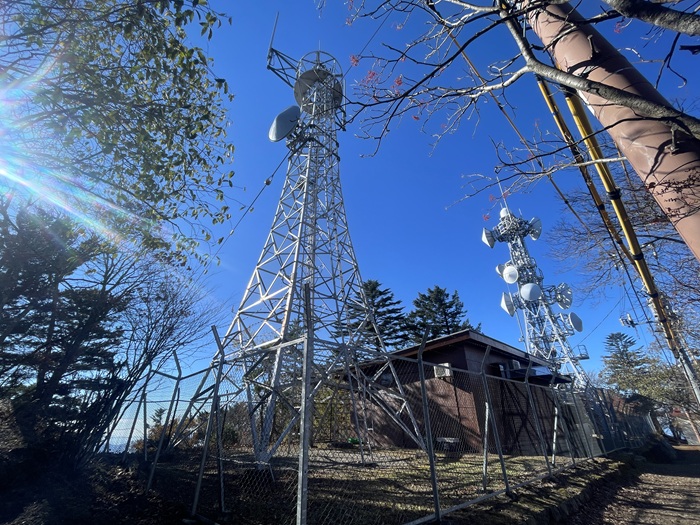

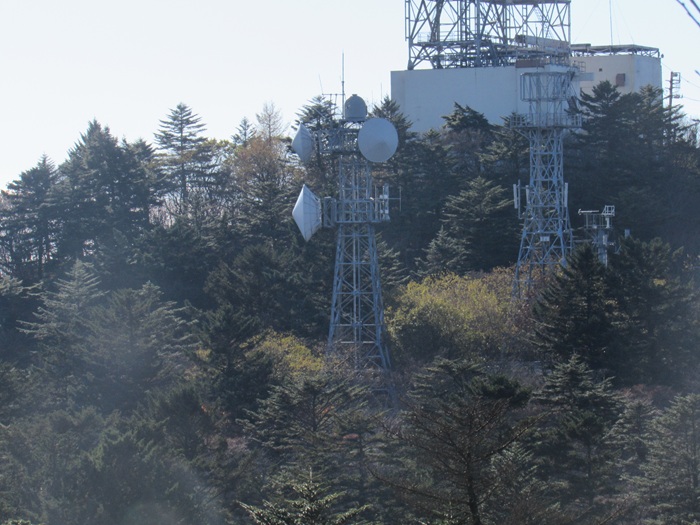

ソフトバンクの隣には「山梨県防災行政無線」がもうひとつありました。

別の角度から撮影。

業務無線鉄塔(御巣鷹山)

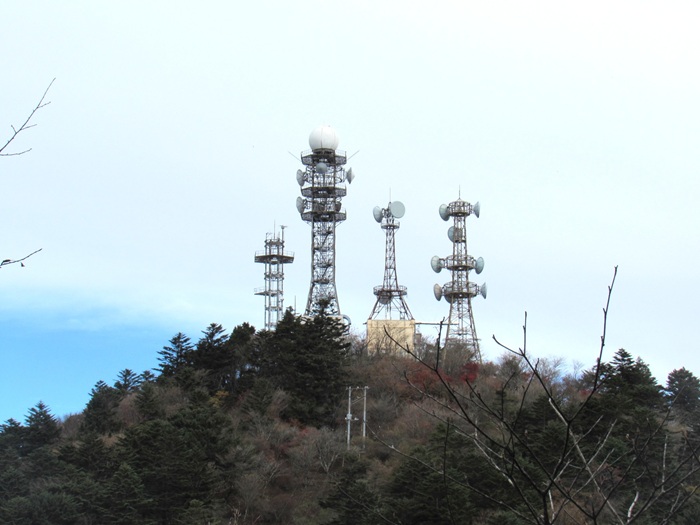

御巣鷹山にある無線局です。国土交通省(左)と東京電力(右)でそれぞれ2塔ずつあります。

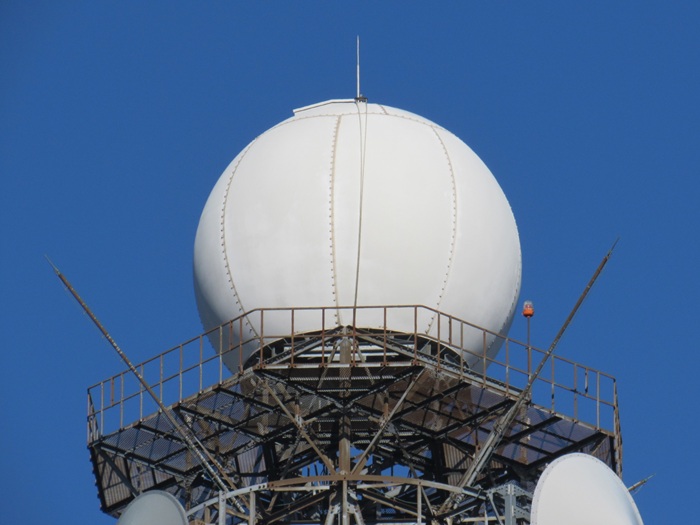

国土交通省の三ツ峠レーダー部分を拡大。

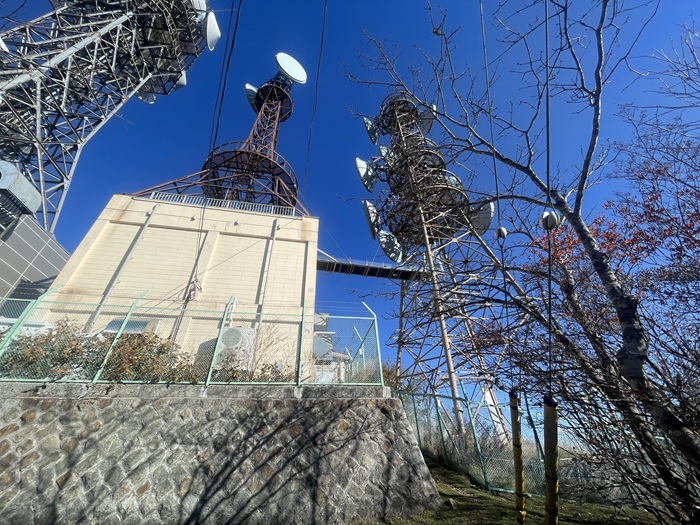

東京電力の鉄塔×2です。

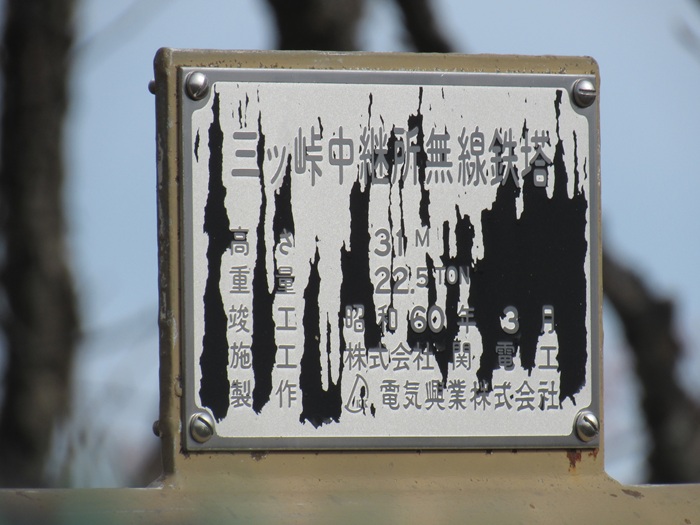

鉄塔の銘板です。

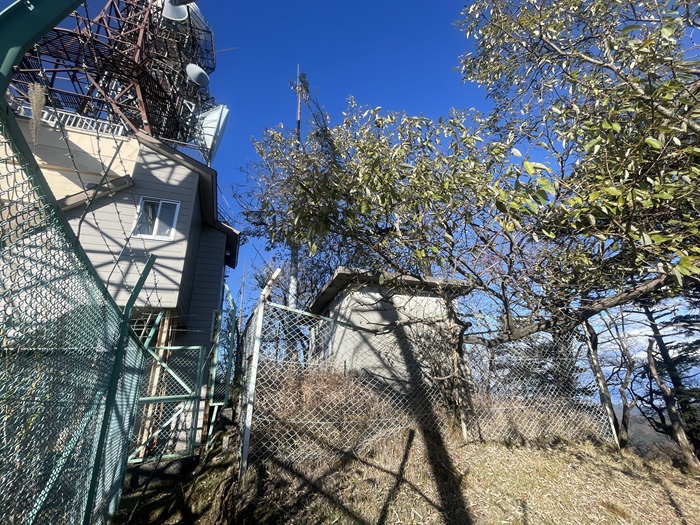

東京電力の裏側に山梨日日新聞社の無線局(廃局?)もありました。

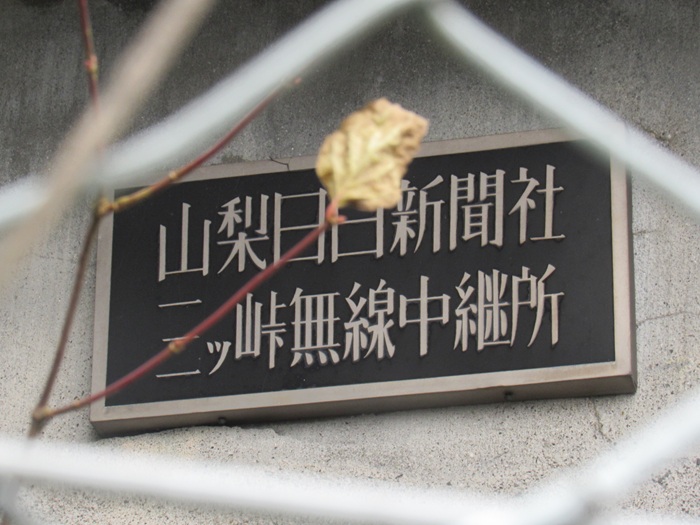

表札です。

道のり

御坂トンネル脇の道をしばらく走っていくと写真のような分岐に出会います。

分岐している林道方面へ少し走るとさらにこういう分岐があるので左折します。

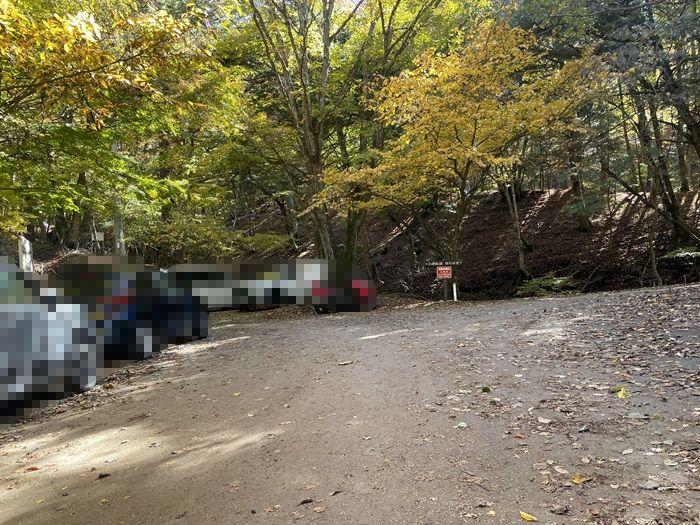

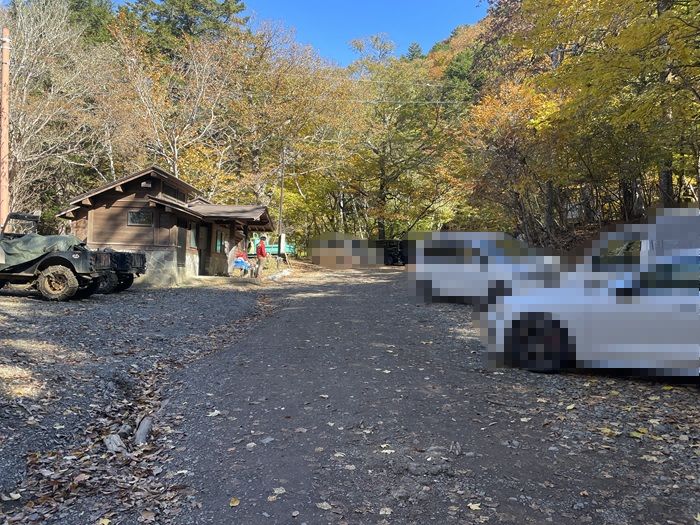

三ツ峠山登山口の駐車場です。トイレも整備されてます。

先程の駐車場からは徒歩での訪問になります。
登山道は関係車両以外は通行止めです。(仮に走っても悪路過ぎて登っていけないと思います)

登山道の途中には休憩できるポイントが複数ありました。

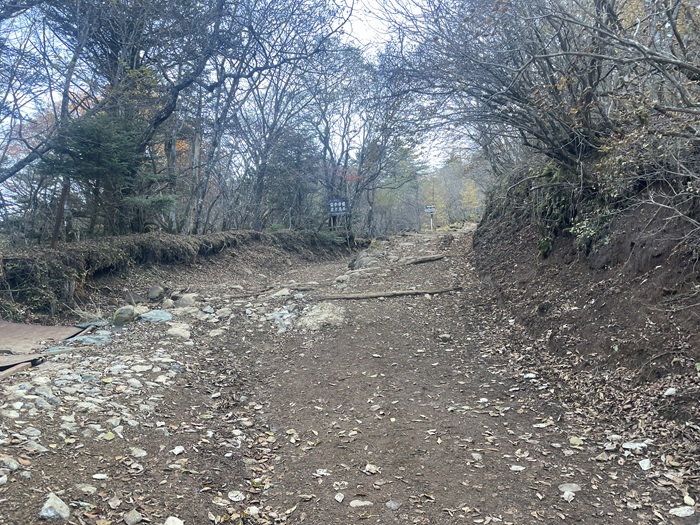

さらに登っていくとこのような分岐がありました。
登山口からココまで約70分かかりました。
どちらに進んでも山頂の送信所へ行けますが左側のほうが緩やかな道です。

登山道の入口にはこんな看板がありました。

こんな看板もありました。

遠望撮影

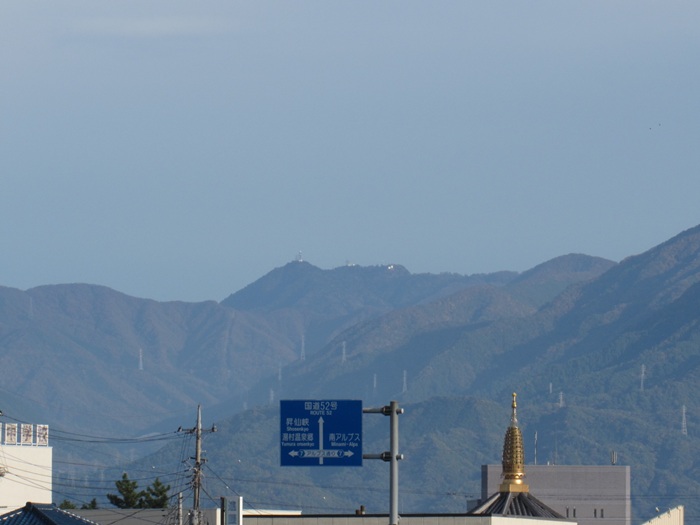

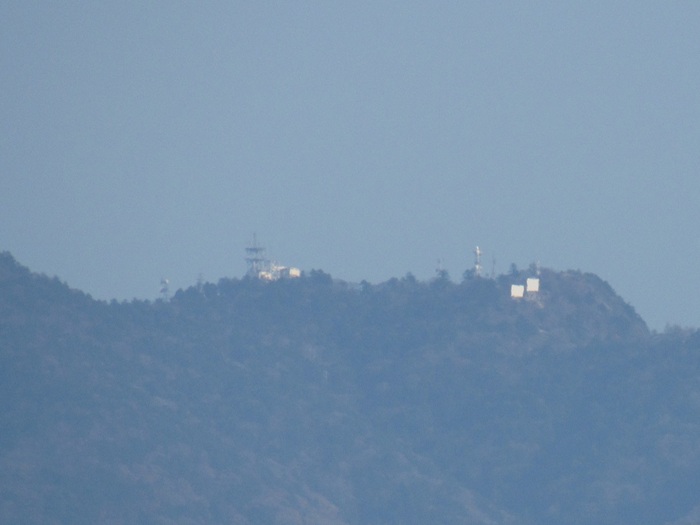

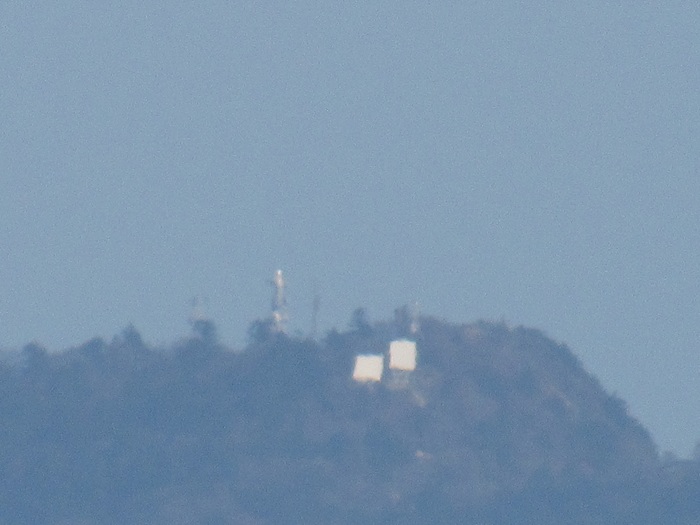

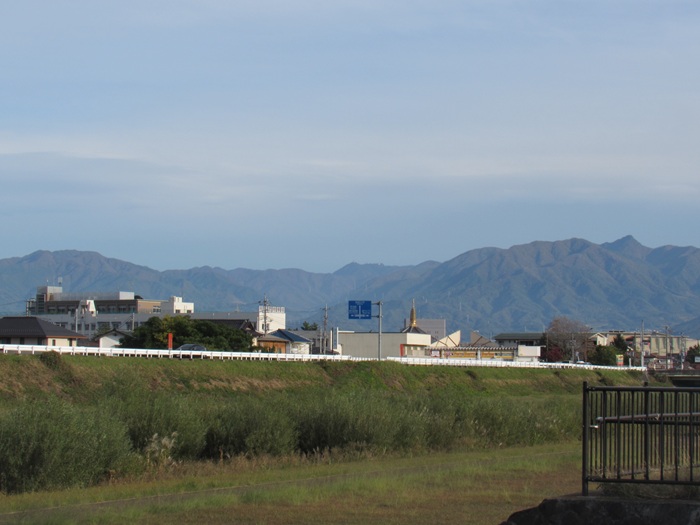

甲府市街地(荒川沿い)から遠望撮影しました。

少し拡大しました。

さらに拡大しました。

反射板がはっきりと確認できます。

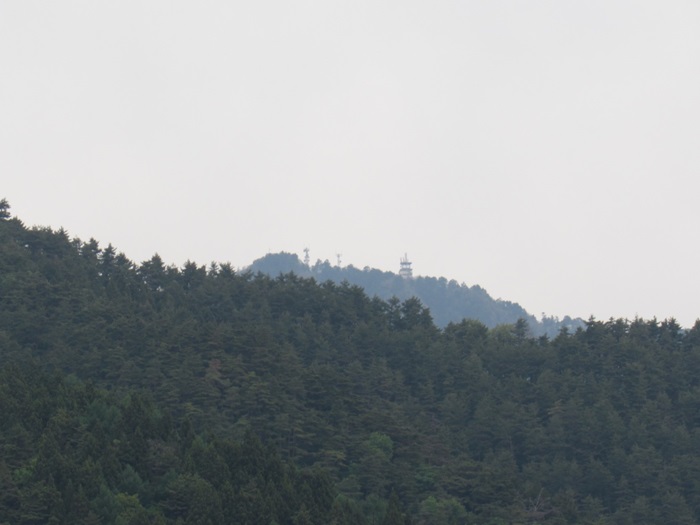

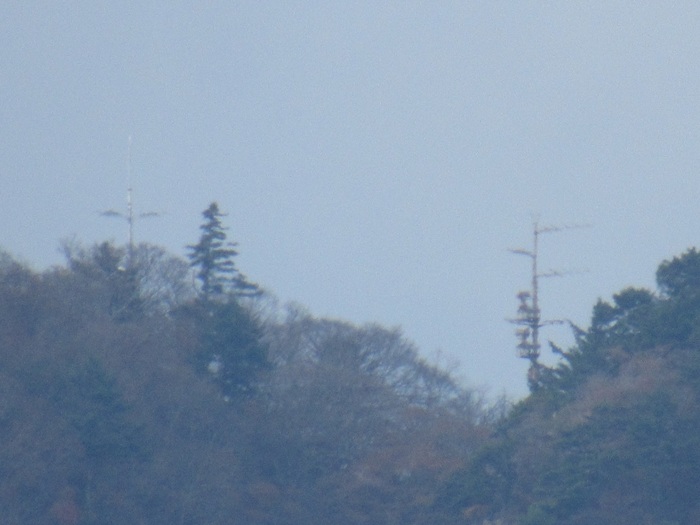

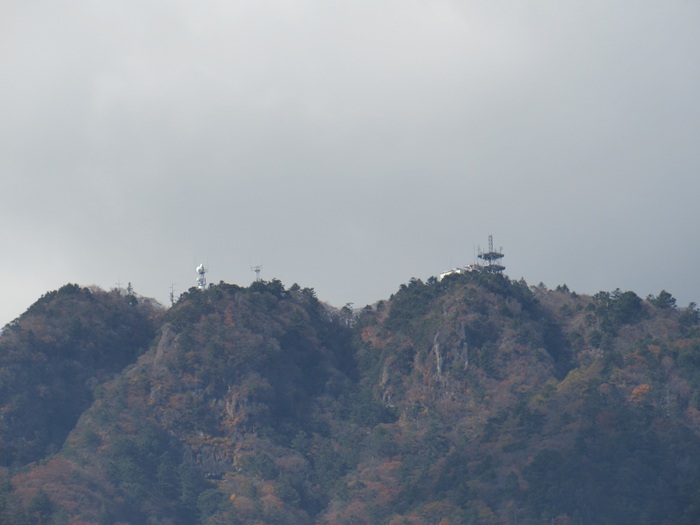

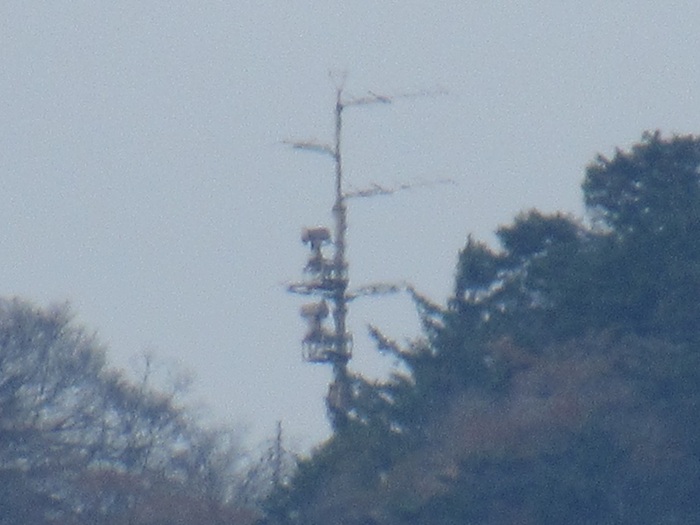

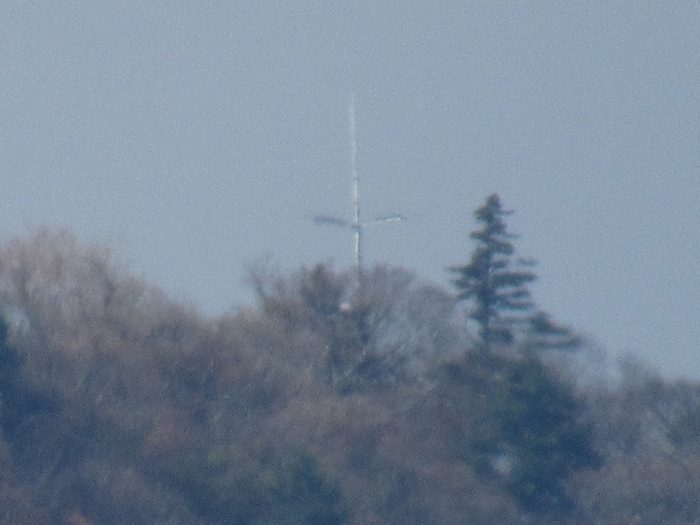

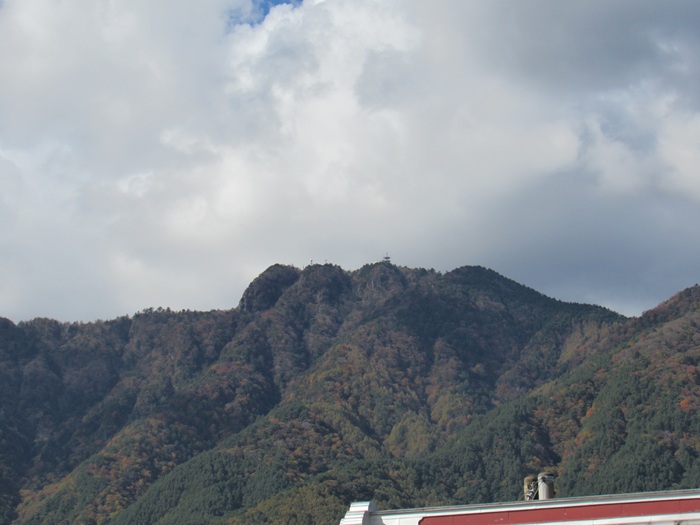

西桂町役場付近から遠望撮影しました。

少し拡大しました。

FM送信所を拡大しました。

NHK送信所。

FM富士・YBS-FM送信所。

景色・その他

御巣鷹山に向かう途中に見える開運山(送信所のある山)と富士山。

富士山を拡大しました。

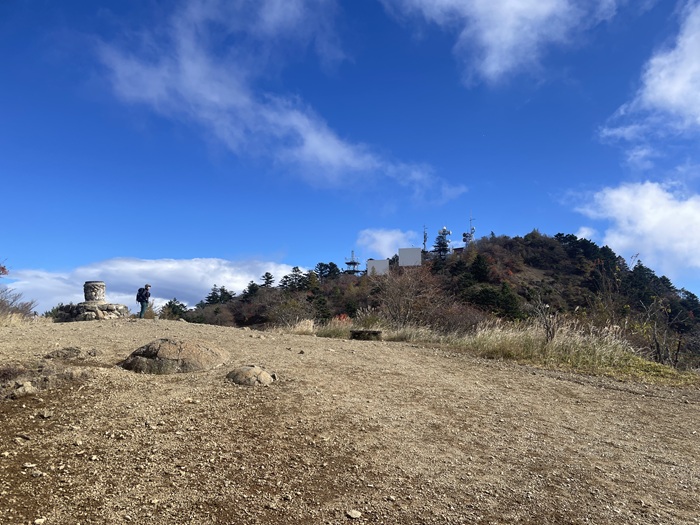

三ツ峠山の山頂にある石碑です。

こんな表示もあります。

山小屋のある付近から撮影した送信所と反射板。

2025年05月16日訪問分

2025年05月16日に訪問した際の画像です。
時間の都合で遠望撮影のみです。

遠望撮影

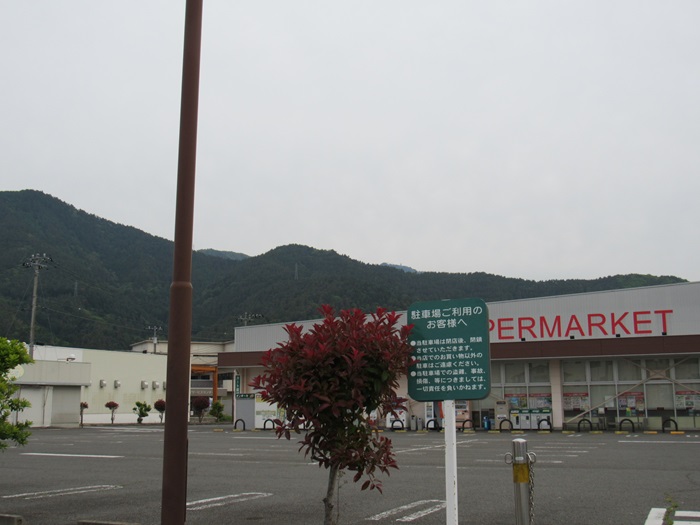

麓の富士吉田市、スーパーマーケット付近から撮影した遠望画像です。
すぐ近くにYBS富士吉田ラジオ中継局のある辺りから撮影しました。

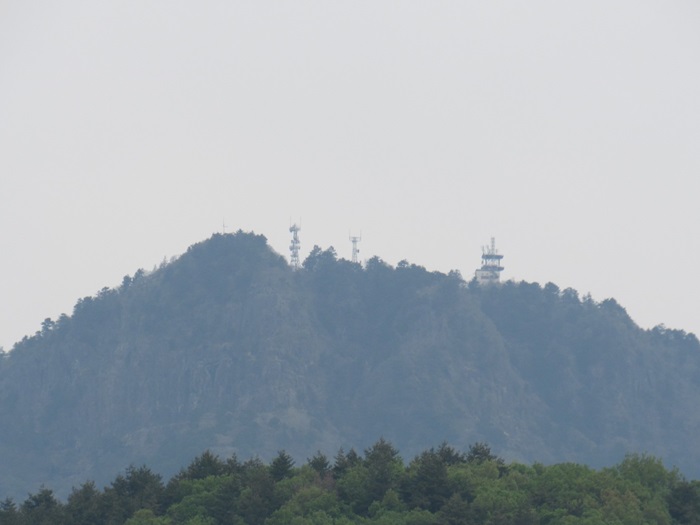

少し拡大しました。たくさん鉄塔が見えます。

さらに拡大しました。
分かりづらいですが、左からNHK、FMFUJI(YBS-FM併設)、業務無線?の鉄塔×2、NTT鉄塔です。

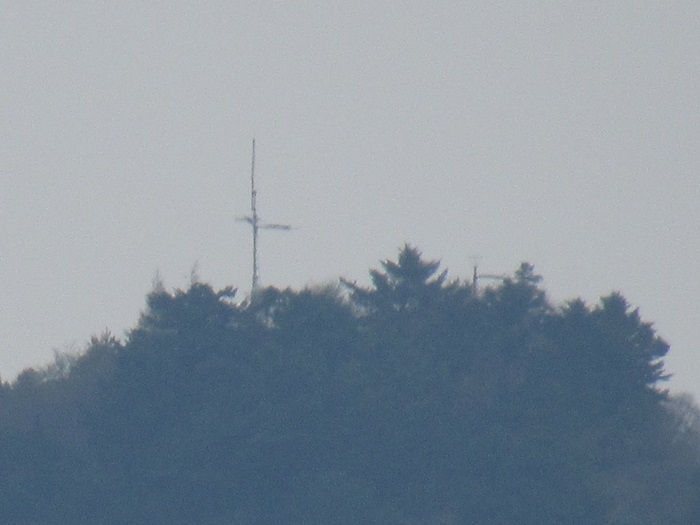

左側がNHK送信所、その隣にFMFUJI(YBS-FM併設)送信所です。
麓から見るとFMDUJIの鉄塔のほうが低いことがわかります。

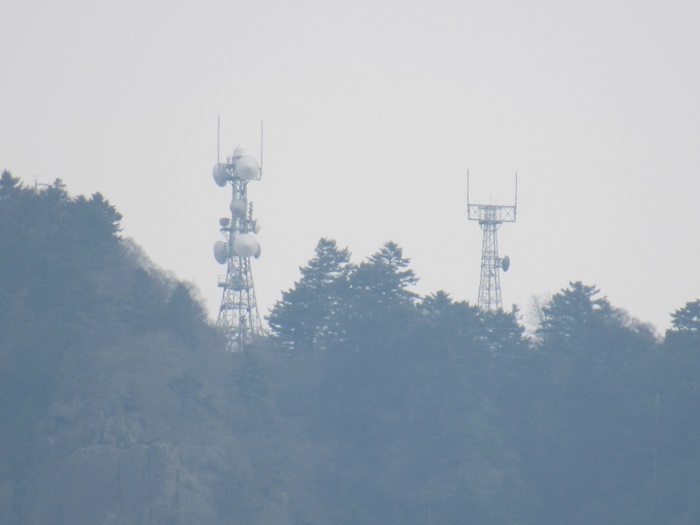

業務無線関係の鉄塔です。地元新聞社と山梨県の鉄塔という情報もあります。

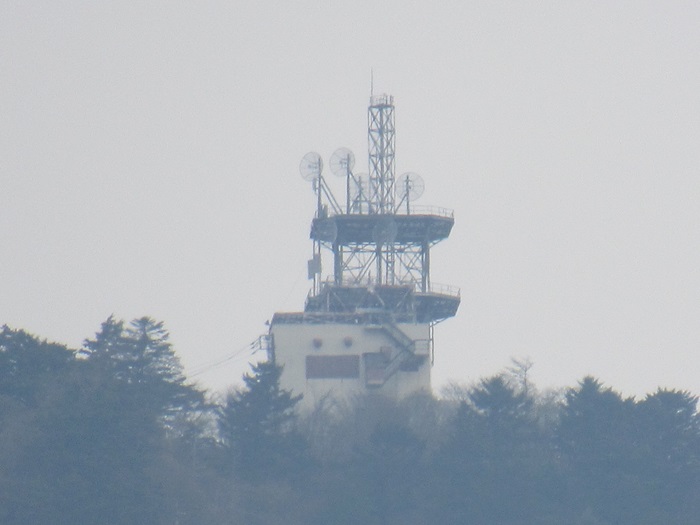

NTTの鉄塔です。グリッドパラボラがたくさん付いているのが気になります。
