都留テレビ中継局(山梨県・都留市)

山梨県都留市下谷(蟻山)にあるテレビ中継局です。
送信塔はNHK・YBS共用とUTY単独の2グループに分かれています。
送受信関係もNHKとYBS、UTYでそれぞれ個別に受信アンテナがある興味深い送信所です。

■最終訪問日:2025年05月15日
■初回訪問日:2025年05月15日

2025年05月15日訪問分

2025年05月15日に訪問した際の画像です。
時間の都合・登局路が不明なため遠望撮影のみです。

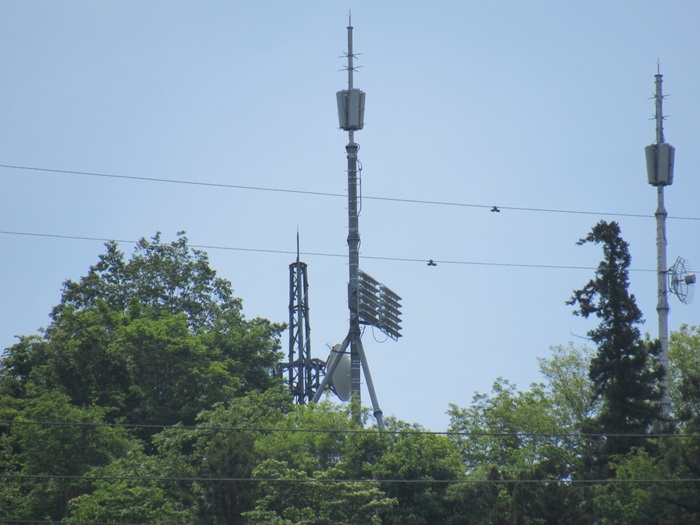

NHK・YBS

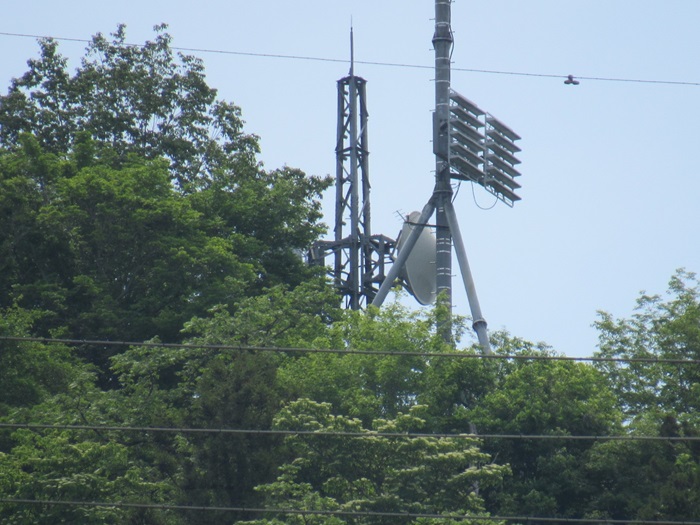

NHK・YBS共用の送信塔です。

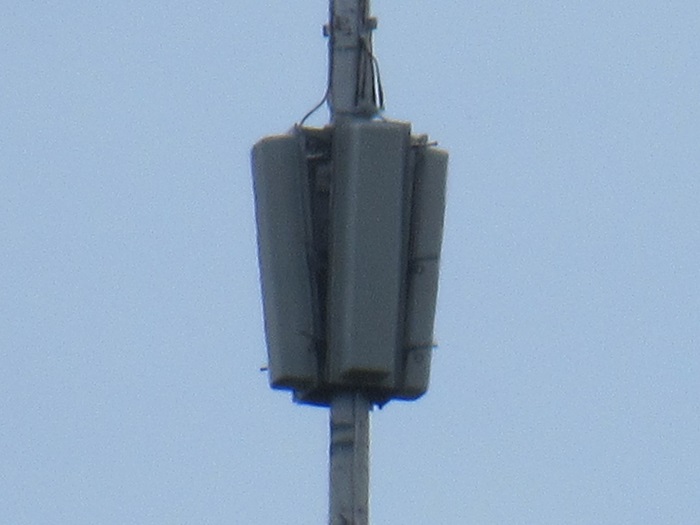

送信アンテナ

NHK・YBS共用の送信アンテナです。

・4L双ループ1段4面(NHK・YBSで共用)

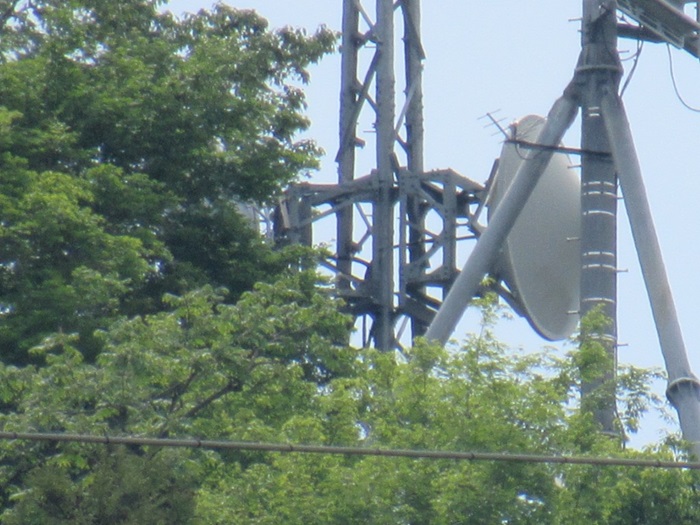

TTLアンテナ(NHK)

NHKの使用しているTTLアンテナです。
送信塔の後ろ側に見えます。

アンテナ部分を拡大しました。

・左向け:SHFプレートパラボラ(大月局へTTL送り:NHK総合・Eテレで共用)
・右向け:SHFプレートパラボラ(富士吉田局からTTL受信:NHK総合・Eテレで共用)

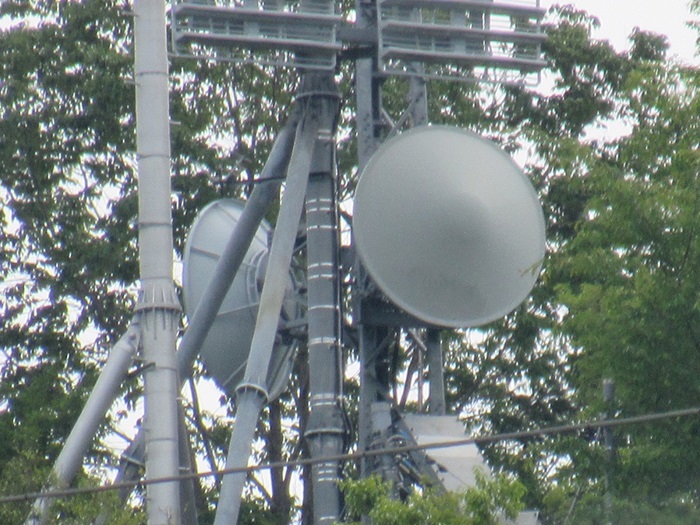

別の角度から撮影

・左向け:SHFプレートパラボラ(大月局へTTL送り:NHK総合・Eテレで共用)
・右手前向け:SHFプレートパラボラ(富士吉田局からTTL受信:NHK総合・Eテレで共用)

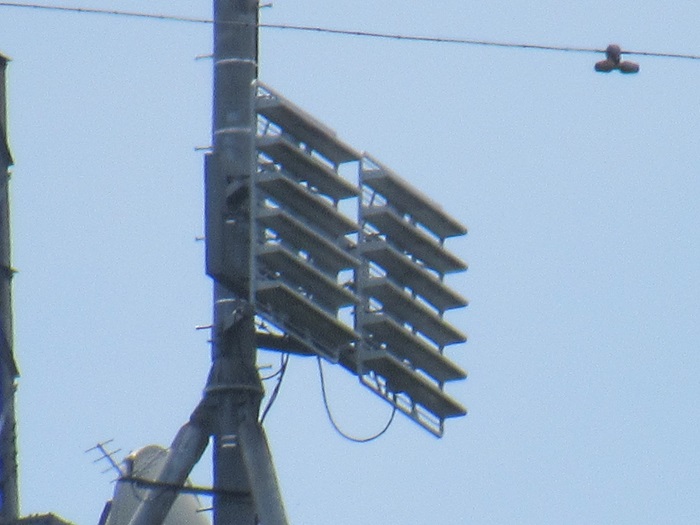

受信アンテナ(YBS)

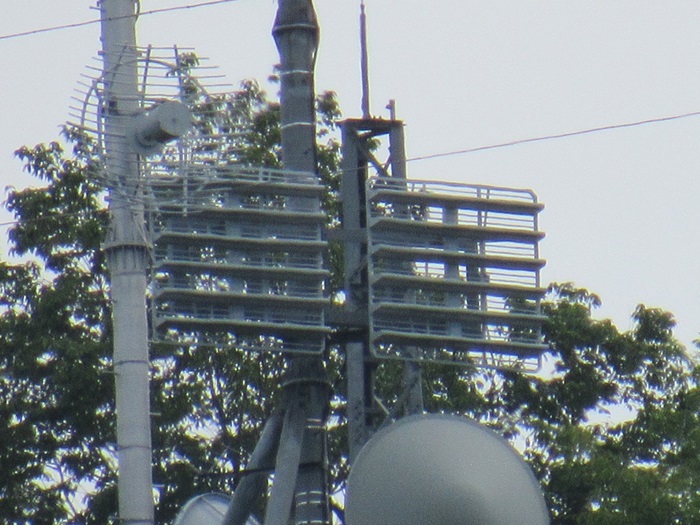

送信塔についている受信アンテナです。

・1.8ｍ四角キャンセリングアンテナ×2(富士吉田局を放送波受信:YBS単独)

別の角度から撮影。

UTY

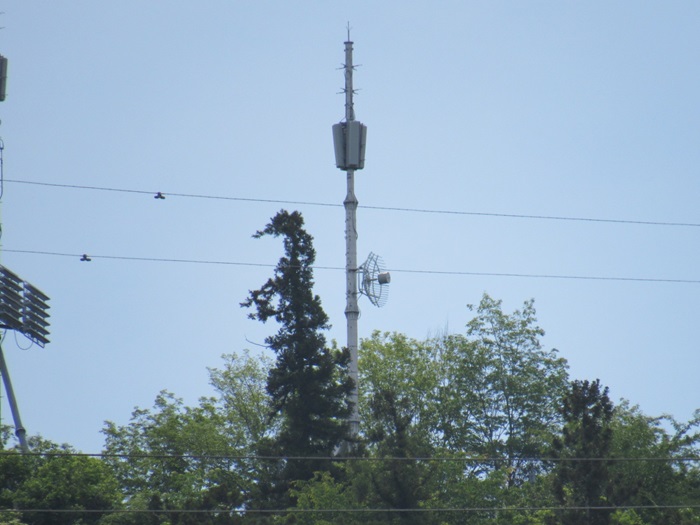

UTYの送信塔です。NHK・YBSの隣接地にあります。

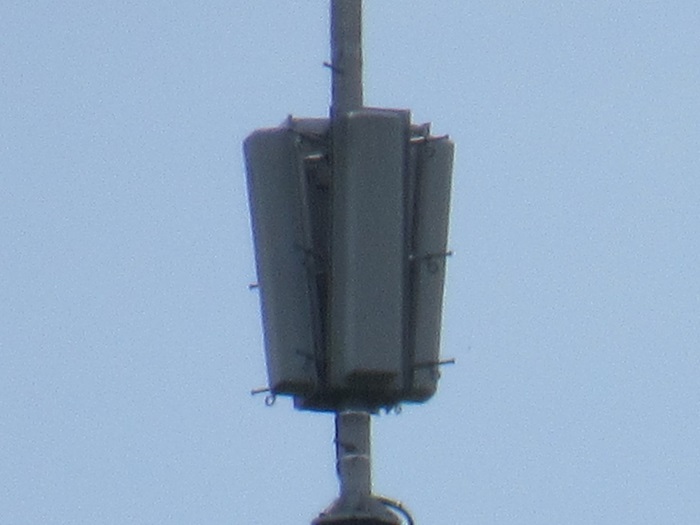

送信アンテナ

UTYの送信アンテナです。

・4L双ループ1段4面(UTY単独)

受信アンテナ

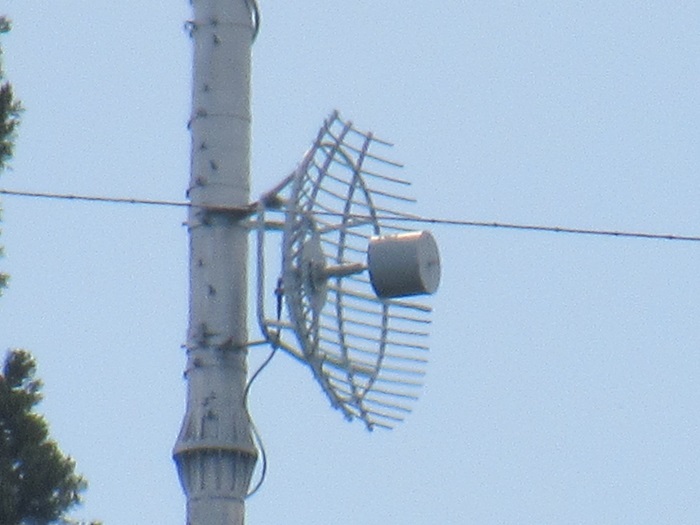

送信塔についている受信アンテナです。

・1.8mΦグリッドパラボラ(富士吉田局を放送波受信:UTY単独)

遠望撮影

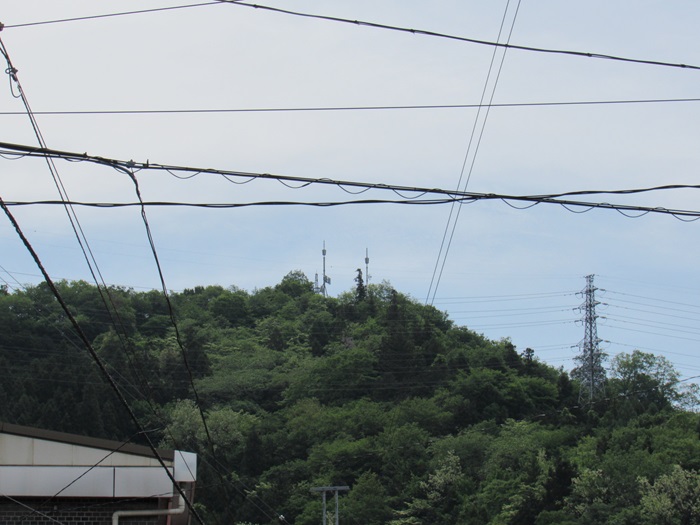

国道139号の中央一丁目信号付近から撮影した遠望画像です。

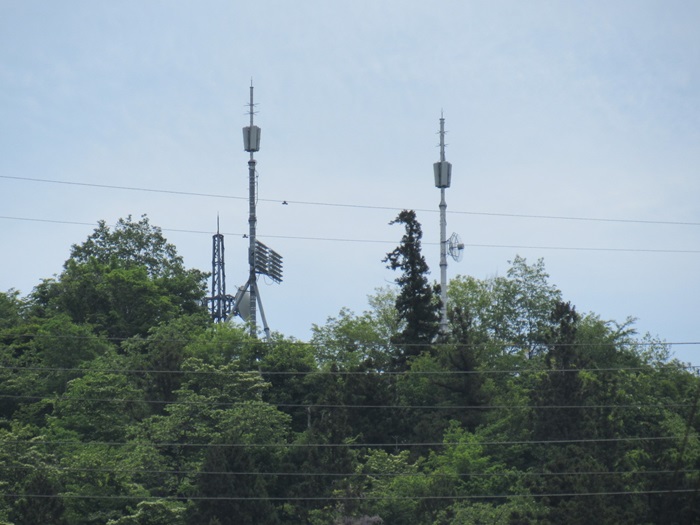

少し拡大しました。

はっきりと送信所の様子がわかります。
